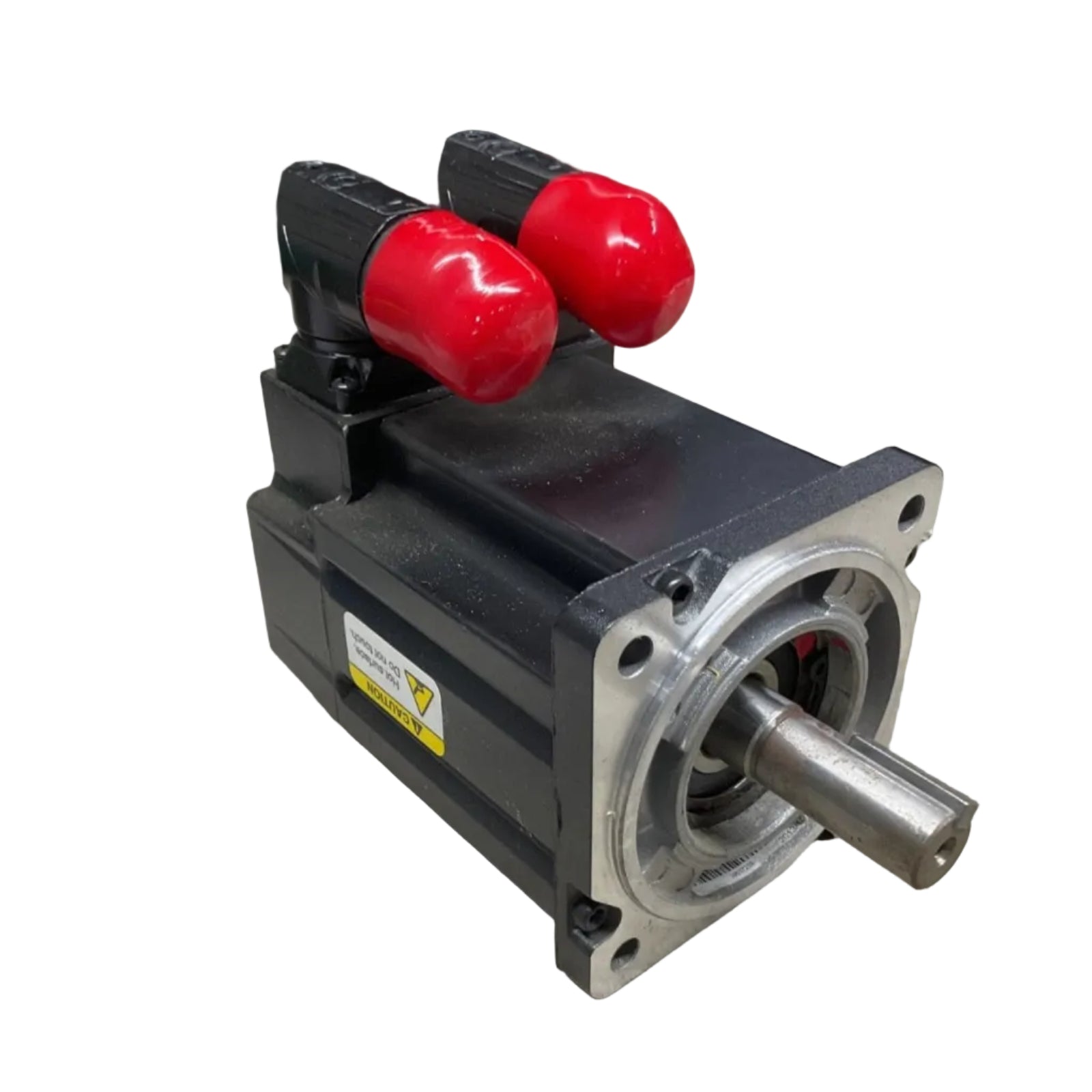

El Allen-Bradley MPL-B310P-MJ72AA, también catalogado como servomotor MPL-B310P-MJ72AA, funciona como un componente de hardware dedicado para el control de movimiento rotatorio dentro de las plataformas de accionamiento Kinetix. Esta unidad proporciona la ejecución física directa de comandos de par y posicionamiento de alta velocidad.

Datos de identificación del modelo

El MPL-B310P-MJ72AA pertenece a la serie Kinetix MPL de servomotores rotativos de imán permanente de primera calidad. La cadena de identificación significa una clase de tensión de 460 VCA, un tamaño de bastidor de 100 mm, una longitud de pila de imanes de 25,4 mm, una velocidad nominal de 5000 RPM, un codificador absoluto multivuelta y una configuración de eje con chaveta.

Especificaciones técnicas

Sistemas de control y redes deterministas

El MPL-B310P-MJ72AA está diseñado para su integración en redes deterministas EtherNet/IP. El funcionamiento correcto requiere la sincronización con accionamientos de movimiento compatibles para garantizar bucles de retroalimentación precisos. Se requiere compatibilidad de firmware flash entre el servovariador y los datos de la placa de identificación electrónica del motor para mantener la estabilidad del sistema y evitar errores de seguimiento de movimiento durante perfiles de alta velocidad.

Información para pedidos

• Una (1) unidad de servomotor MPL-B310P-MJ72AA.

• Paquete de documentación del producto.

• Nota: Los kits de conectores, los cables de alimentación y los cables de retroalimentación no están incluidos y deben adquirirse por separado.

Directrices de instalación en campo

• Alineación mecánica: Utilice herramientas de alineación láser de precisión para asegurar que el eje del motor sea concéntrico con la carga y evitar fallas prematuras de los rodamientos.

• Toma de tierra: Conecte el bastidor del motor a la barra colectora de tierra común de la máquina utilizando una correa trenzada de baja impedancia para reducir el ruido eléctrico de alta frecuencia.

• Blindaje: Utilice cables blindados unidos de alta frecuencia. Asegúrese de que la terminación del blindaje de 360 grados en el conector del variador esté intacta para minimizar la interferencia radiada.

• Disipación térmica: Monte el motor en una superficie térmicamente conductora (normalmente una placa de acero o aluminio) para facilitar la disipación del calor de la carcasa del motor.

Preguntas frecuentes

• ¿Cuál es el propósito principal del codificador absoluto multivuelta?

  Permite al sistema rastrear la posición absoluta del motor en múltiples rotaciones sin requerir una secuencia de origen después de un ciclo de encendido.

• ¿Este motor es de conexión en caliente?

  No. Se debe desconectar la alimentación y descargar completamente el bus de CC antes de desconectar el motor del variador.

• ¿Cuál es la tensión requerida para el codificador de retroalimentación?

  El codificador se alimenta directamente del servovariador a través del cable de retroalimentación, y normalmente funciona a 5 VCC o 9 VCC, según el modelo de variador.

• ¿Cómo se mantiene la curva par-velocidad?

  El par de salida se rige por el bucle de corriente del variador y las constantes de bobinado internas del motor. Asegúrese de que el variador esté correctamente autoajustado.

• ¿Los rodamientos son reparables en campo?

  No. El motor utiliza rodamientos sellados. Cualquier intento de desmontar la unidad anulará la alineación de fábrica y la calibración del codificador.

• ¿Se puede montar este motor verticalmente?

  Sí, pero asegúrese de que la orientación de montaje se tenga en cuenta en el análisis de carga para evitar una carga no deseada en el eje.

• ¿Cómo verifico el estado del motor a través del software?

  Utilice el software de control de movimiento para monitorear la integridad de la señal de retroalimentación y verificar si hay un error de posición excesivo durante el movimiento comandado.

• ¿Por qué es necesaria una placa de identificación electrónica?

  Almacena parámetros específicos del motor (resistencia de bobinado, límites térmicos) que el variador lee automáticamente para optimizar las ganancias de bucle al arrancar.
