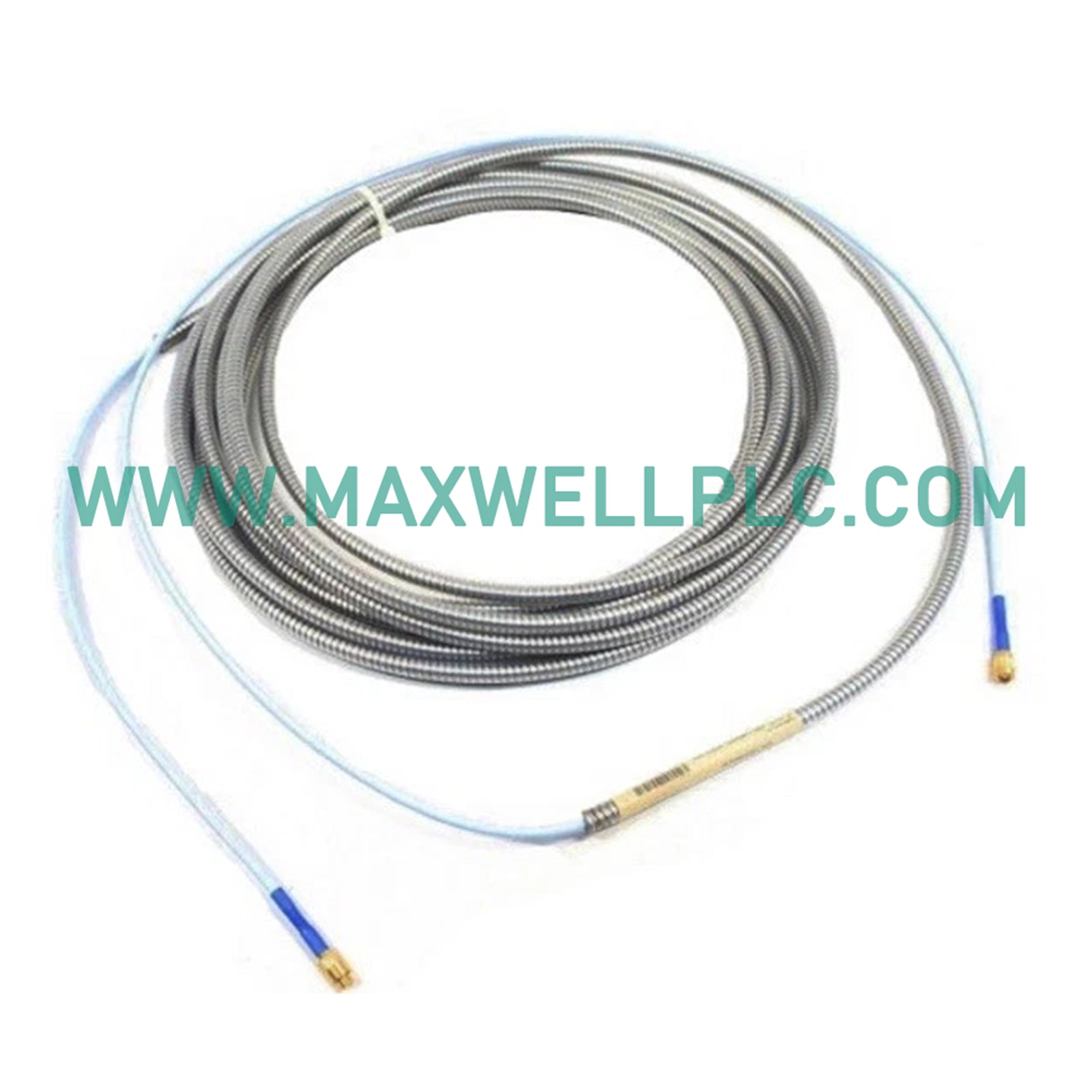

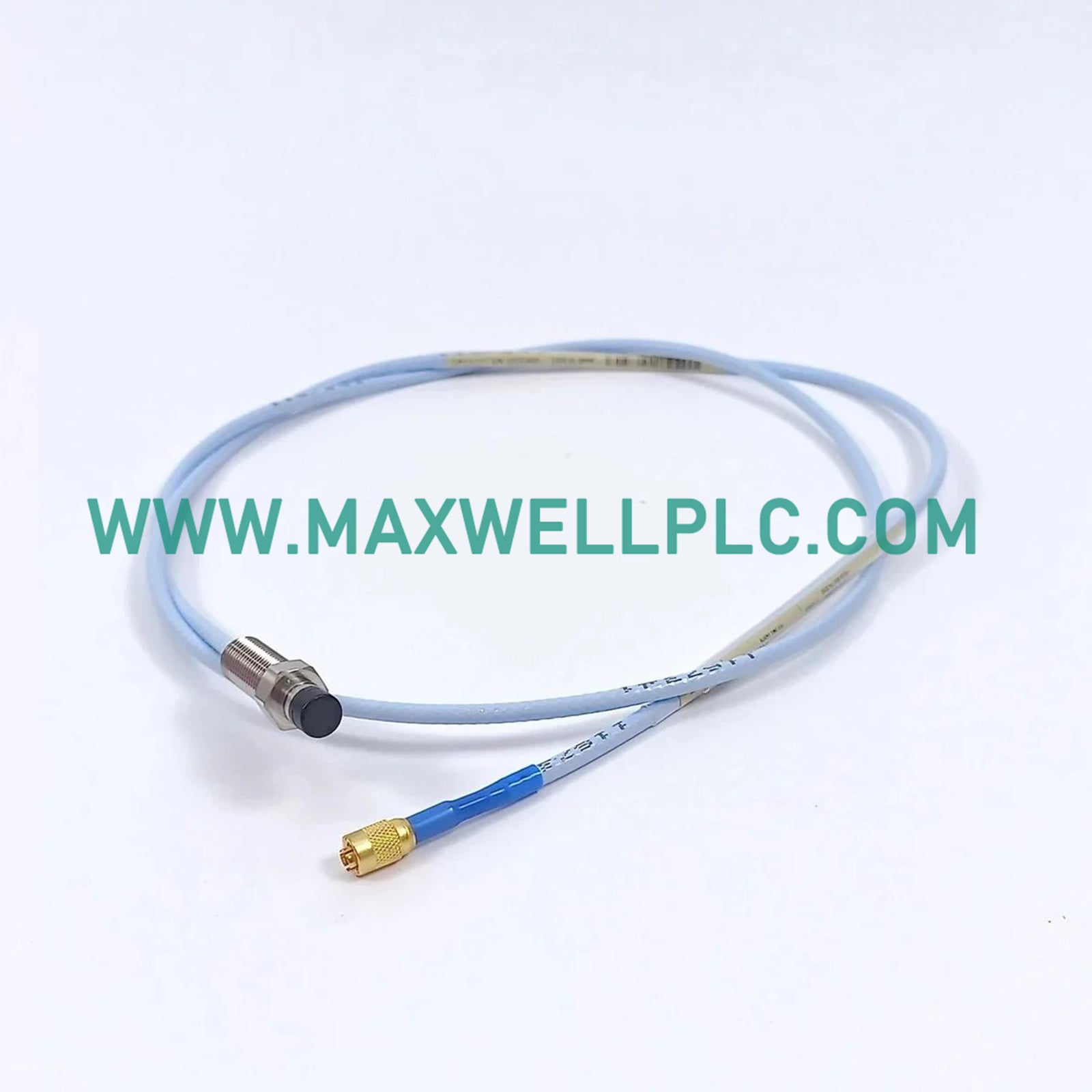

Configurada para la detección de alta frecuencia y el seguimiento de vibraciones en diseños espaciales restringidos, la Bently Nevada 330904-00-05-70-01-05 (sonda de proximidad 330904-00-05-70-01-05) proporciona generación de señal física directa a través de los lazos de maquinaria industrial.

Matriz del modelo y desglose del sufijo

• Arquitectura base: 330904 - Sonda 3300 NSv (rosca M8x1, con armadura)
• Opción de longitud sin rosca: 00 - Longitud mínima sin rosca (0 mm)
• Opción de longitud total de la carcasa: 05 - Longitud mínima (50 mm)
• Opción de longitud total: 70 - 7,0 metros (23,0 pies)
• Opción de conector y cable: 01 - Conector coaxial en miniatura ClickLoc con protector de conector, cable estándar
• Opción de aprobación de agencia: 05 - Múltiples aprobaciones

Especificaciones de hardware

Dinámica del rotor y escalado de la sonda de corriente de Foucault

El conjunto del transductor utiliza el escalado de la sonda de corriente de Foucault para convertir el espacio físico de la holgura en señales analógicas proporcionales, produciendo un factor de escala promedio de 7,87 V/mm (200 mV/mil). Para lograr un seguimiento preciso de la dinámica del rotor, se requiere una estricta validación del voltaje de la holgura, apuntando a un punto central nominal entre -9 VCC y -11 VCC. El cableado de impedancia adaptada y la supresión de la diafonía preservan la fidelidad de la señal de alta frecuencia en todo el circuito de monitoreo.

Información para pedidos

• 1 x 330904-00-05-70-01-05 Sonda de proximidad 3300 NSv (rosca M8x1, cable blindado, 7,0 metros de longitud total, conector coaxial en miniatura ClickLoc, protector de conector)

Pautas de instalación en campo

• Alineación de la rosca: Enrosque la carcasa de la sonda M8x1 con cuidado en el puerto de montaje de la maquinaria, evitando el roscado cruzado o el agarrotamiento mecánico.
• Verificación del voltaje de la holgura: Ajuste la holgura del entrehierro hasta que el monitor conectado registre un voltaje de holgura estático entre -9 VCC y -11 VCC.
• Apantallamiento y enrutamiento: Encamine el cable blindado lejos de las líneas de alimentación de corriente alterna para evitar interferencias electromagnéticas.
• Bloqueo del conector: Acople completamente el conector ClickLoc hasta que una acción de cierre positivo asegure la conexión contra vibraciones.

Preguntas frecuentes

• ¿Cuál es la función principal de la sonda 330904-00-05-70-01-05?

  Detecta el desplazamiento físico y la vibración del eje midiendo el entrehierro entre su punta y una superficie objetivo conductora.

• ¿Qué estándar de rosca utiliza esta sonda?

  La carcasa presenta una configuración de rosca de montaje M8x1.

• ¿Este sensor requiere una fuente de alimentación externa?

  No, funciona como un componente inductivo pasivo alimentado exclusivamente por su unidad de sensor Proximitor emparejada.

• ¿Cuál es la longitud total del cable integrado?

  Esta configuración incluye una longitud total de cable de 7,0 metros (23,0 pies).

• ¿Qué factor de escala de salida mantiene el sistema NSv?

  El transductor emite un factor de escala promedio de 7,87 V/mm (200 mV/mil).

• ¿Qué límites térmicos de funcionamiento se aplican a esta sonda?

  El hardware funciona de forma fiable en un rango de temperatura de -51 °C a +177 °C.

• ¿Cuál es el propósito del protector del conector?

  Sella la conexión ClickLoc para evitar que la humedad y la entrada de fluidos degraden la calidad de la señal.

• ¿Qué tamaño de objetivo se recomienda para las sondas NSv?

  Están diseñadas para ejes pequeños de menos de 51 mm o objetivos planos de menos de 15 mm donde no caben las sondas estándar.
