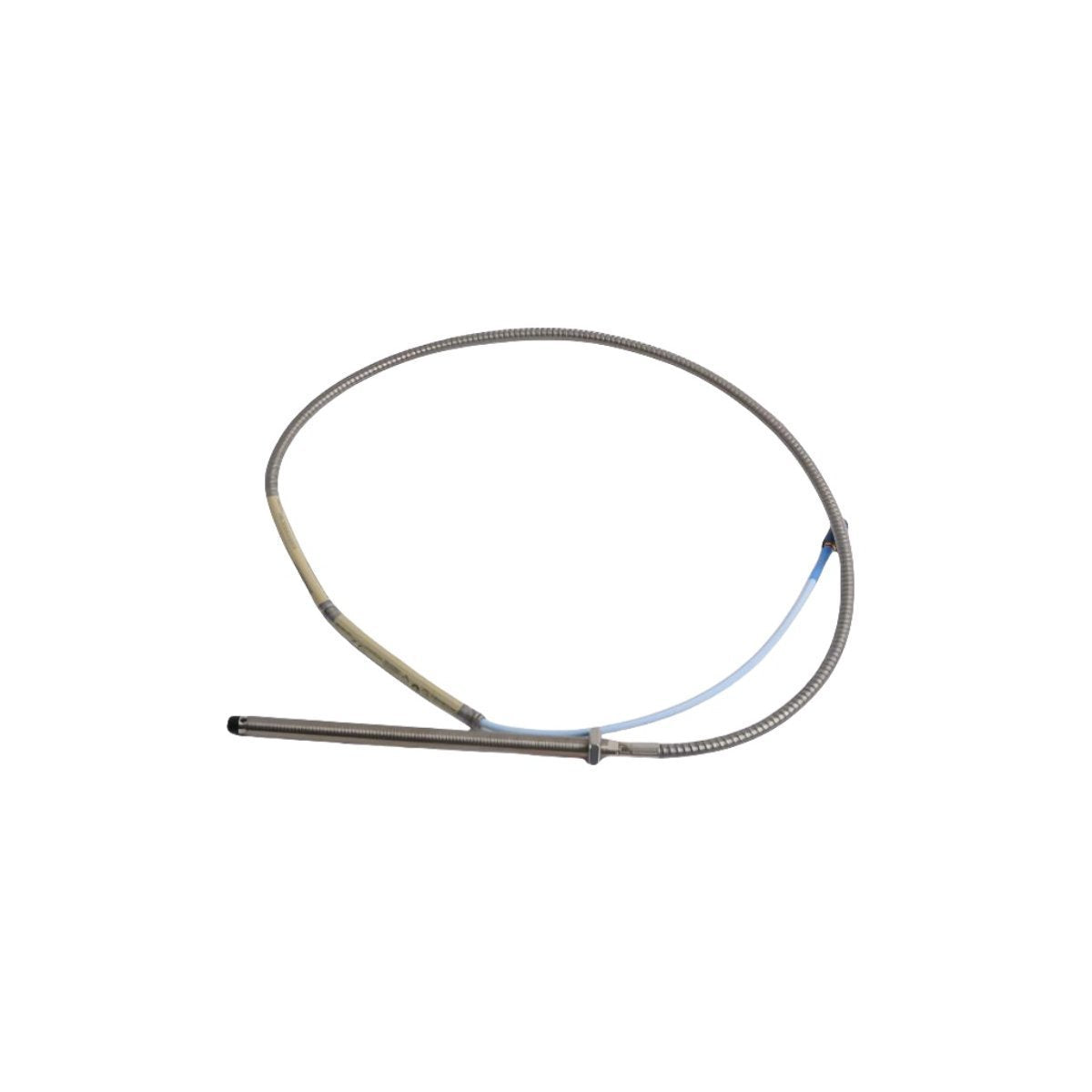

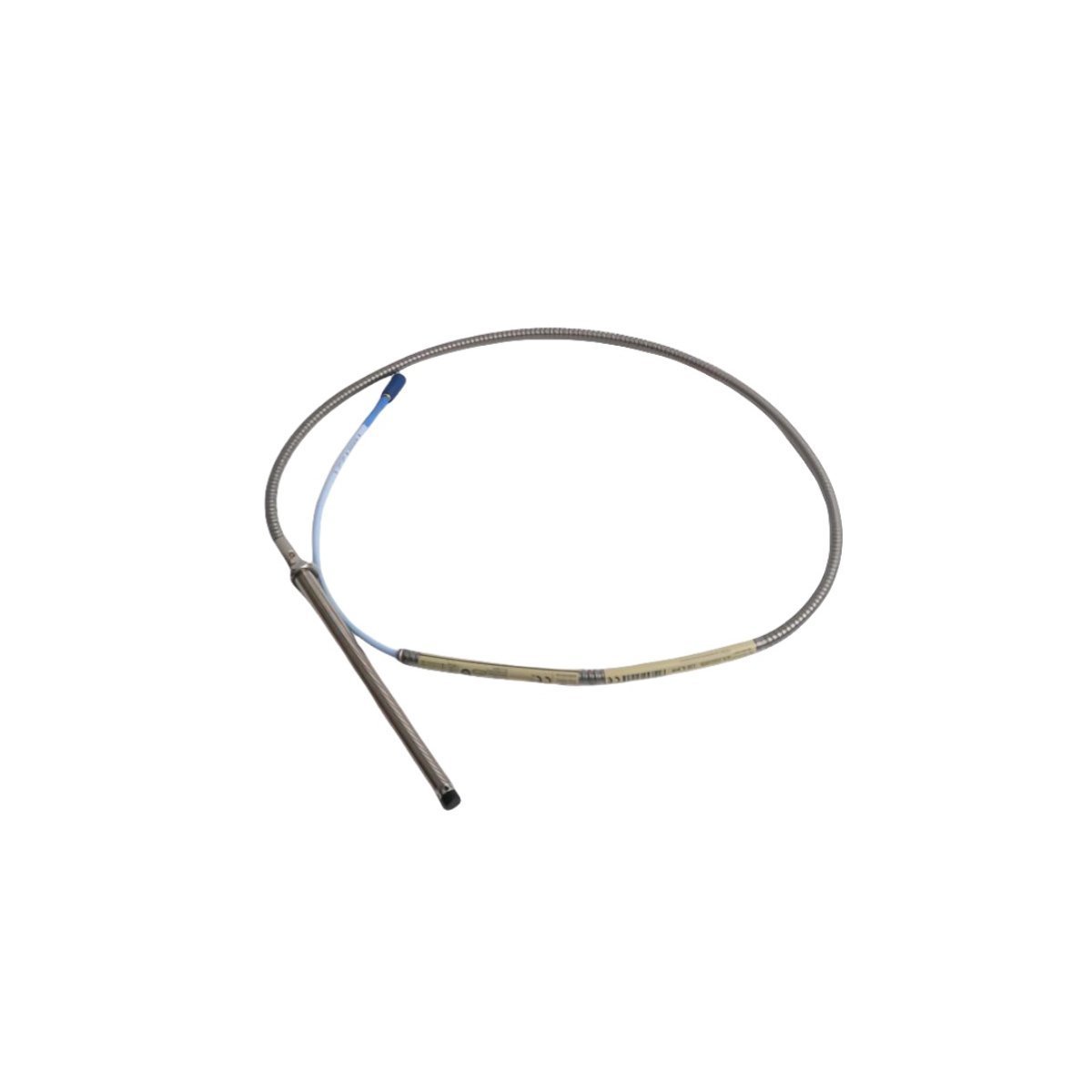

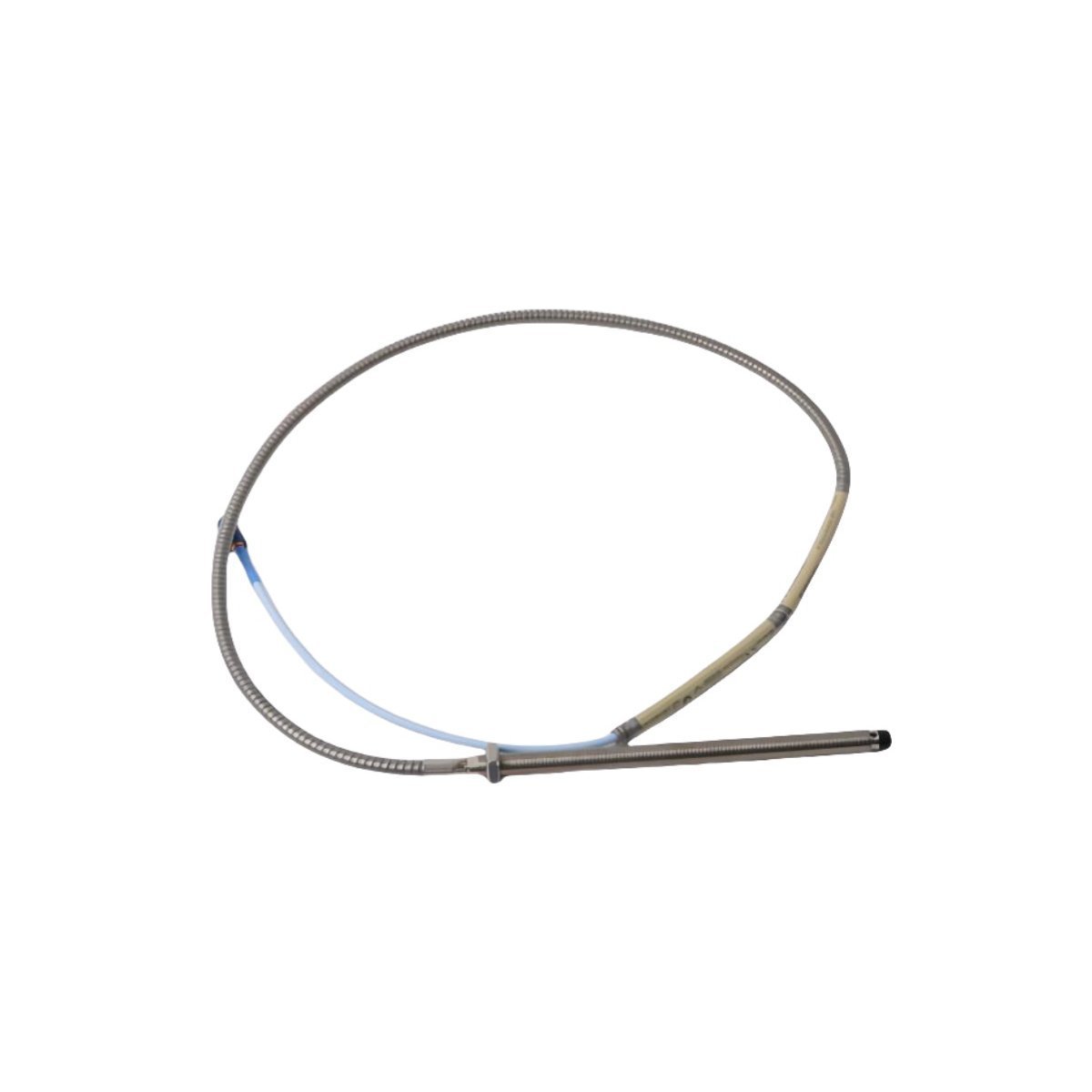

Configurada para la monitorización de desplazamiento sin contacto en sistemas de protección de maquinaria 3500, la Bently Nevada 330902-00-40-10-02-CN (sonda de proximidad 330902) proporciona ejecución física/eléctrica directa. Este hardware convierte la distancia relativa entre la punta de la sonda y un objetivo metálico giratorio en una señal de voltaje analógica proporcional. El sistema está diseñado para proporcionar mediciones de alta resolución de la posición y vibración del rotor, particularmente para ejes de pequeño diámetro donde las huellas estándar de sondas de 8 mm están restringidas.

Desglose de sufijos y matriz de modelos

• 330902: Sonda de proximidad 3300 NSv

• -00: Opción de longitud sin rosca (0.0 pulgadas de manguito de sonda sin rosca)

• -40: Opción de longitud total de la carcasa (4.0 pulgadas de longitud total de carcasa roscada)

• -10: Opción de longitud total (1.0 metro de longitud del sistema)

• -02: Opción de conector (conector coaxial miniatura Click-Loc con protección contra fluidos)

• -CN: Opción de aprobación de agencia (certificación de cumplimiento específica de China)

Especificaciones de hardware

Dinámica del rotor y precisión de corrientes de Foucault

El sistema 3300 NSv se basa en una escala precisa de sondas de corrientes de Foucault para garantizar que los datos de vibración sigan siendo representativos de la salud de la máquina. Durante la fase de configuración, se realiza la validación del voltaje de holgura para alcanzar un objetivo de -10 VCC en el punto medio del rango de operación lineal. Esto asegura que el balanceo de la señal esté centrado dentro del rango de entrada del módulo de monitor. Los técnicos deben priorizar la supresión de la diafonía manteniendo una separación adecuada entre las puntas de las sondas, lo que evita que los campos de excitación de los sensores adyacentes distorsionen las mediciones de ángulo de fase y amplitud.

Información para pedidos

• Una (1) sonda de proximidad 330902-00-40-10-02-CN

• Dos (2) contratuercas hexagonales 3/8-24 UNF-2A

• Una (1) funda protectora de conector de silicona

• Documentación de cumplimiento y calibración de fábrica

Pautas de instalación en campo

• Acoplamiento de montaje: Asegure un mínimo de cinco (5) vueltas completas de rosca dentro del soporte de montaje para asegurar la posición de la sonda bajo vibración.

• Ajuste de holgura: Verifique la holgura estática utilizando una galga de espesores para asegurar que la punta de la sonda no entre en contacto con el eje durante la expansión térmica o la deflexión mecánica.

• Gestión de cables: Fije el conductor coaxial a un miembro estructural estático a intervalos frecuentes para minimizar el latigazo del cable y evitar la tensión del conector.

• Conexión a tierra del blindaje: Conecte a tierra el blindaje coaxial en un solo punto, el terminal del rack del monitor, para evitar bucles de tierra que introduzcan ruido en la cadena de señal.

Información de entrega

• Tiempo de entrega: 2-7 días una vez finalizado el pago.

• Enviado a través de DHL/FEDEX/UPS.

• Embalaje industrial antiestático utilizado para garantizar la protección contra impactos y descargas electrostáticas.

Preguntas frecuentes

• ¿Se puede utilizar la sonda 330902 con Proximitors 3300 XL estándar?

  No. La sonda NSv está diseñada específicamente para el sensor Proximitor 3300 NSv debido a las diferentes frecuencias portadoras y características de impedancia.

• ¿Cuál es la consecuencia de exceder el rango lineal de 1.5 mm?

  Exceder el rango hace que la señal se desvíe de la pendiente lineal, lo que lleva a formas de onda de vibración distorsionadas y mediciones de amplitud inexactas.

• ¿Es esta sonda adecuada para servicio sumergido en aceite?

  Sí, siempre que el conector coaxial esté protegido por la funda de silicona para evitar que los fluidos conductores unan los pines del conector y causen atenuación de la señal.

• ¿Por qué el voltaje de salida de la sonda aumenta con la distancia?

  La sonda utiliza un oscilador inductivo; a medida que el objetivo se aleja, la carga en la bobina disminuye, desplazando el voltaje de salida más cerca del voltaje de suministro (-24 VCC).

• ¿Se puede acortar el cable de la sonda en campo?

  No. Alterar la longitud del cable cambia la impedancia del circuito sintonizado, lo que invalida la calibración de fábrica y degrada significativamente la precisión de la medición.

• ¿Cómo se supervisa la salud de la sonda en el sistema 3500?

  El monitor comprueba constantemente el voltaje de holgura. Los valores fuera del rango de -1 VCC a -21 VCC activan un estado de NO OK, lo que indica una falla o un circuito abierto.

• ¿El diámetro de la punta de la sonda afecta la medición?

  Sí. La punta 330902 está optimizada para objetivos más pequeños que las sondas estándar de 8 mm, proporcionando una mejor resolución para aplicaciones de ejes de pequeño diámetro.

• ¿Cómo puedo verificar que la sonda funciona correctamente?

  Mida el voltaje de holgura en el terminal del Proximitor. Si el valor está dentro del rango lineal y cambia con el desplazamiento del eje, el circuito de la sonda está sano.
