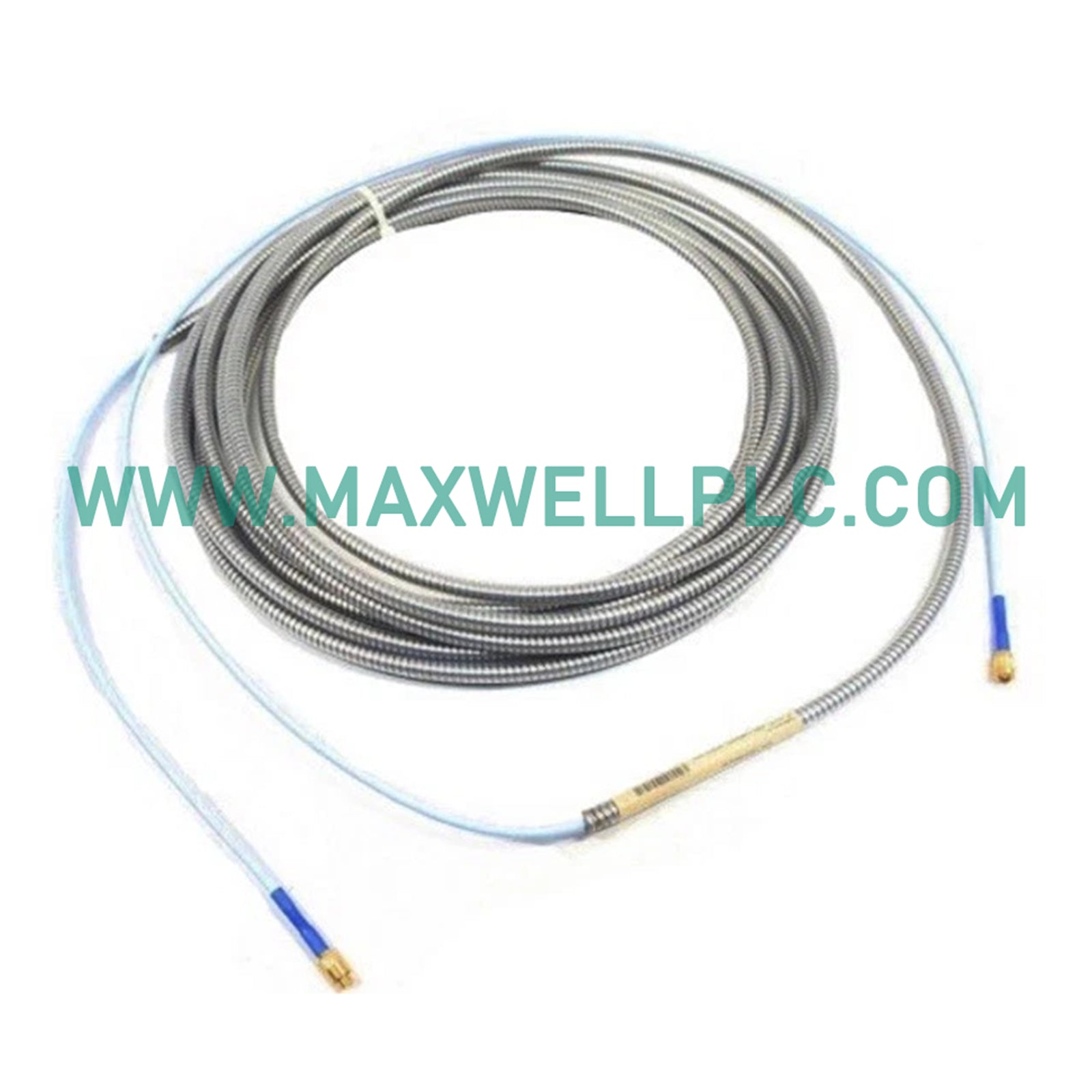

El Bently Nevada 330901-00-24-05-02-05, también catalogado como 330901-00-24-05-02-05 Probes de proximidad, funciona como un componente de hardware dedicado para la medición sin contacto de vibraciones y posición dentro de los sistemas de monitoreo de maquinaria rotatoria.

Desglose del número de pieza y matriz de configuración

• Designación del modelo base: 330901 (transductor de proximidad 3300 XL NSv)
• Opción 00: Opción de longitud sin rosca
• Opción 24: Opción de longitud total del cable
• Opción 05: Opción de conector
• Opción 02: Opción de aprobación de agencia
• Opción 05: Opción de montaje
• Arquitectura de la serie: Bently Nevada 3300 XL NSv

Especificaciones del hardware

Dinámica del rotor y validación de la tensión del entrehierro

El funcionamiento correcto del sistema transductor se basa en un escalado preciso de la sonda de corrientes de Foucault para garantizar una respuesta lineal en todo el rango de medición. Los técnicos de campo deben realizar la validación de la tensión del entrehierro durante la configuración inicial, apuntando a un punto de ajuste operativo nominal de -10 VCC para posicionar correctamente la línea central del eje dentro del rango lineal de la curva característica. El análisis de la dinámica del rotor depende de una transmisión de señal precisa, lo que requiere técnicas rigurosas de supresión de diafonía y una conexión a tierra adecuada para eliminar la interferencia electromagnética entre canales de sonda adyacentes en marcos de monitoreo de turbomaquinaria de alta velocidad.

Información para realizar pedidos

• 1 x conjunto de punta de sonda de proximidad 330901 NSv
• 1 x cable coaxial integrado con conector ClickLock
• 1 x hoja de datos de prueba y calibración de fábrica

Pautas de instalación mecánica y cableado

• Montaje de la sonda: Enrosque la sonda en el soporte de montaje o en la carcasa de la máquina, utilizando la profundidad de rosca NPT adecuada (normalmente 5 roscas completas) para garantizar la estabilidad estructural.
• Mantenimiento del espacio libre: Asegure un espacio libre físico adecuado alrededor de la punta de la sonda para evitar interferencias de objetivo no deseadas o efectos de borde durante el monitoreo de vibraciones radiales.
• Cableado blindado: Pase los cables de extensión a través de conductos metálicos dedicados, manteniendo las líneas de señal aisladas del cableado de alimentación de alto voltaje para evitar el ruido inducido.
• Protección del conector: Asegure todas las conexiones coaxiales utilizando botas aislantes para protegerlas contra la entrada de humedad y la contaminación por aceite en entornos industriales hostiles.

Preguntas frecuentes

• ¿Cuál es la función principal del sistema de proximidad 3300 XL NSv?

  El sistema mide la vibración radial estática y dinámica, la posición axial y la velocidad en ejes de maquinaria rotatoria, especialmente en espacios reducidos.

• ¿Por qué es fundamental la validación de la tensión del entrehierro durante la configuración?

  Dirigirse a una tensión de entrehierro de -10 VCC asegura que la sonda opere en la región lineal de su curva de respuesta de tensión-distancia para lecturas precisas.

• ¿Se puede alterar la longitud del cable de extensión en el campo?

  No, la longitud total del sistema (sonda, cable y proximitor) está calibrada de fábrica y debe coincidir con las especificaciones eléctricas del sistema para mantener la precisión de la calibración.

• ¿Cómo afecta el escalado de corrientes de Foucault a la precisión de la medición?

  Un escalado preciso garantiza que la tensión de salida refleje con exactitud el desplazamiento físico en mils o micrómetros sin distorsión de escalado.

• ¿Qué precauciones evitan la diafonía de señal entre sondas?

  Mantener una distancia de separación física adecuada entre las puntas de las sondas adyacentes y utilizar conductos conectados a tierra elimina el acoplamiento electromagnético.

• ¿La punta de la sonda está clasificada para entornos de alta temperatura?

  Sí, la punta de la sonda soporta temperaturas de funcionamiento de hasta +177 °C, lo que la hace adecuada para aplicaciones de turbinas industriales pesadas.

• ¿Qué causa los picos erráticos en la salida del monitor de proximidad?

  Los picos erráticos suelen ser causados por el descentramiento mecánico, los arañazos en la superficie del eje, los soportes de montaje sueltos o el blindaje deficiente del cable.

• ¿Este transductor admite el intercambio en caliente en vivo?

  Las sondas y los sensores se pueden reemplazar durante las interrupciones por mantenimiento, pero no se recomienda el intercambio en caliente en vivo debido a las posibles alarmas transitorias en los monitores de la maquinaria.
