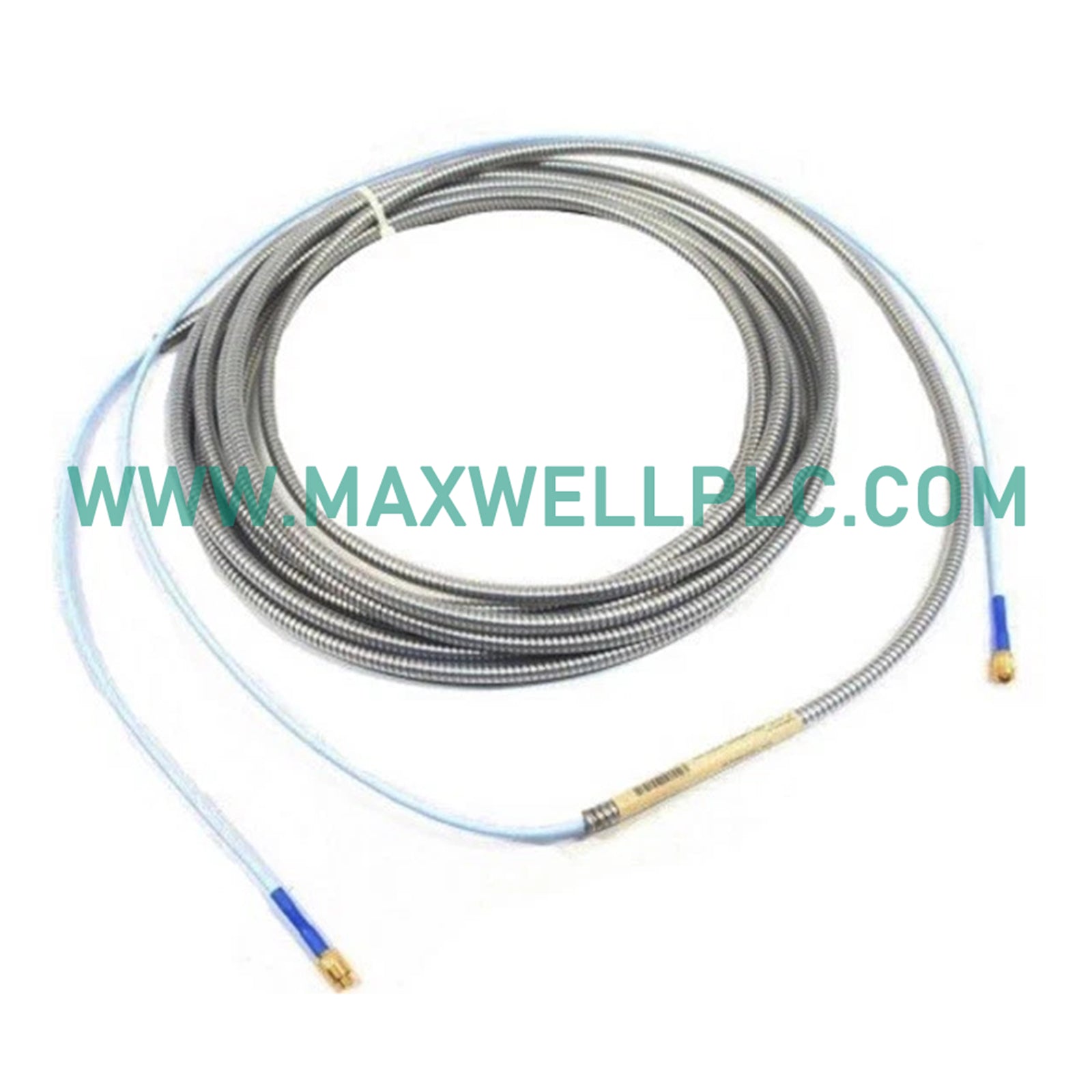

Configurado para expansión diferencial de alta temperatura y vigilancia de la posición del eje dentro de plataformas de turbinas de vapor, el Bently Nevada 330851-02-000-060-10-01-05, también catalogado como la sonda de proximidad 330851 3300 XL de 25 mm, opera como un componente de hardware dedicado para la medición de desplazamiento por corrientes de Foucault en sistemas de protección de maquinaria.

Desglose de sufijos y matriz de modelos

• Número de modelo base: 330851 (conjunto de sonda de proximidad 3300 XL de 25 mm)
• Opción de tipo de caja de sonda (-02): Configuración de rosca M30x2 con 0 mm de longitud sin rosca
• Opción de longitud total de la caja (-000): Parámetro de longitud de la caja de 0,6 pulgadas
• Opción de longitud total (-10): 1,0 metro (3,3 pies) de longitud de cable
• Opciones de blindaje y aprobación (-01-05): Incluye blindaje de acero inoxidable y múltiples aprobaciones para áreas peligrosas

Especificaciones de hardware

Dinámica del rotor y mecánica de medición del transductor

• Escalado de la sonda de corrientes de Foucault: El transductor de 25 mm utiliza circuitos de radiofrecuencia de alta frecuencia para excitar la bobina de la punta de la sonda, produciendo una salida de voltaje lineal proporcional a la gran distancia de separación entre la cara de la sonda y los objetivos del eje de la turbina grande.
• Validación de voltaje de separación: Los técnicos de campo deben verificar que el punto de operación estático inicial logra los parámetros de voltaje exactos utilizando un multímetro calibrado durante la alineación mecánica para asegurar una respuesta lineal en todo el rango dinámico extendido.
• Supresión de diafonía: El aislamiento espacial y el diseño de modulación de alta frecuencia evitan la interferencia electromagnética cuando se instalan múltiples sondas de proximidad de gran formato adyacentes en carcasas de turbinas complejas.
• Monitoreo de la dinámica del rotor: Traduce el gran crecimiento térmico, la expansión diferencial y el movimiento axial del rotor en entradas eléctricas de alta fidelidad para monitores continuos de protección de maquinaria.

Información de pedido

• 1 x 330851-02-000-060-10-01-05 Conjunto de sonda de proximidad 330851
• 1 x Cable de extensión 3300 XL de 25 mm a juego con blindaje SST
• 1 x Protector de conector y kit de herramientas de instalación

Pautas de instalación mecánica

• Verificación del material objetivo: Asegúrese de que el objetivo monitoreado consista en acero AISI 4140 plano con un diámetro mínimo de 61 mm (2,4 pulgadas) para mantener la precisión de escala lineal.
• Uso de soporte deslizante: Utilice un soporte deslizante dedicado durante la puesta en marcha para mover físicamente la sonda, simulando el movimiento del eje y verificando la calibración del sistema.
• Par de la contratuerca y alambre de seguridad: Apriete firmemente la contratuerca de la carcasa roscada M30x2, utilizando orificios de alambre de seguridad pre-taladrados para evitar que se afloje bajo una vibración severa de la turbina.
• Enrutamiento de protección contra la humedad: Dirija el cable FluidLoc cuidadosamente a través de holguras estrechas utilizando el collar de conector ClickLoc extraíble mientras mantiene la integridad del sello delantero y trasero contra la humedad del ambiente de vapor.

Preguntas frecuentes

• ¿Cuál es el peso nominal total del conjunto de la sonda 330851?

  La unidad pesa aproximadamente 0,34 kg.

• ¿Cuáles son las dimensiones físicas del paquete de envío?

  El contenedor de envío mide 2,8 x 2,8 x 115 cm.

• ¿Qué rango de medición lineal proporciona el transductor de 25 mm?

  Ofrece un rango de medición lineal extendido de 12,7 mm (500 mils).

• ¿Cuál es el factor de escala nominal para este sistema de sonda de 25 mm?

  El factor de escala incremental está calibrado a 0,787 V/mm, equivalente a 20 mV/mil.

• ¿Qué temperatura máxima de funcionamiento puede soportar la sonda de forma continua?

  La sonda está clasificada para un funcionamiento continuo en temperaturas de hasta 200 grados C (392 grados F).

• ¿Qué límite de temperatura intermitente es compatible con la punta del sensor?

  Puede soportar temperaturas altas intermitentes de hasta 250 grados C (482 grados F).

• ¿Qué parámetro principal de la maquinaria monitorea este transductor?

  Monitorea la expansión diferencial (ED) en generadores de turbinas de vapor medianos a grandes causada por el crecimiento térmico diferencial.

• ¿Qué dimensiones del objetivo del eje se requieren para una precisión óptima?

  El sistema requiere un objetivo de acero AISI 4140 plano con un diámetro mínimo de 61 mm (2,4 pulgadas).
