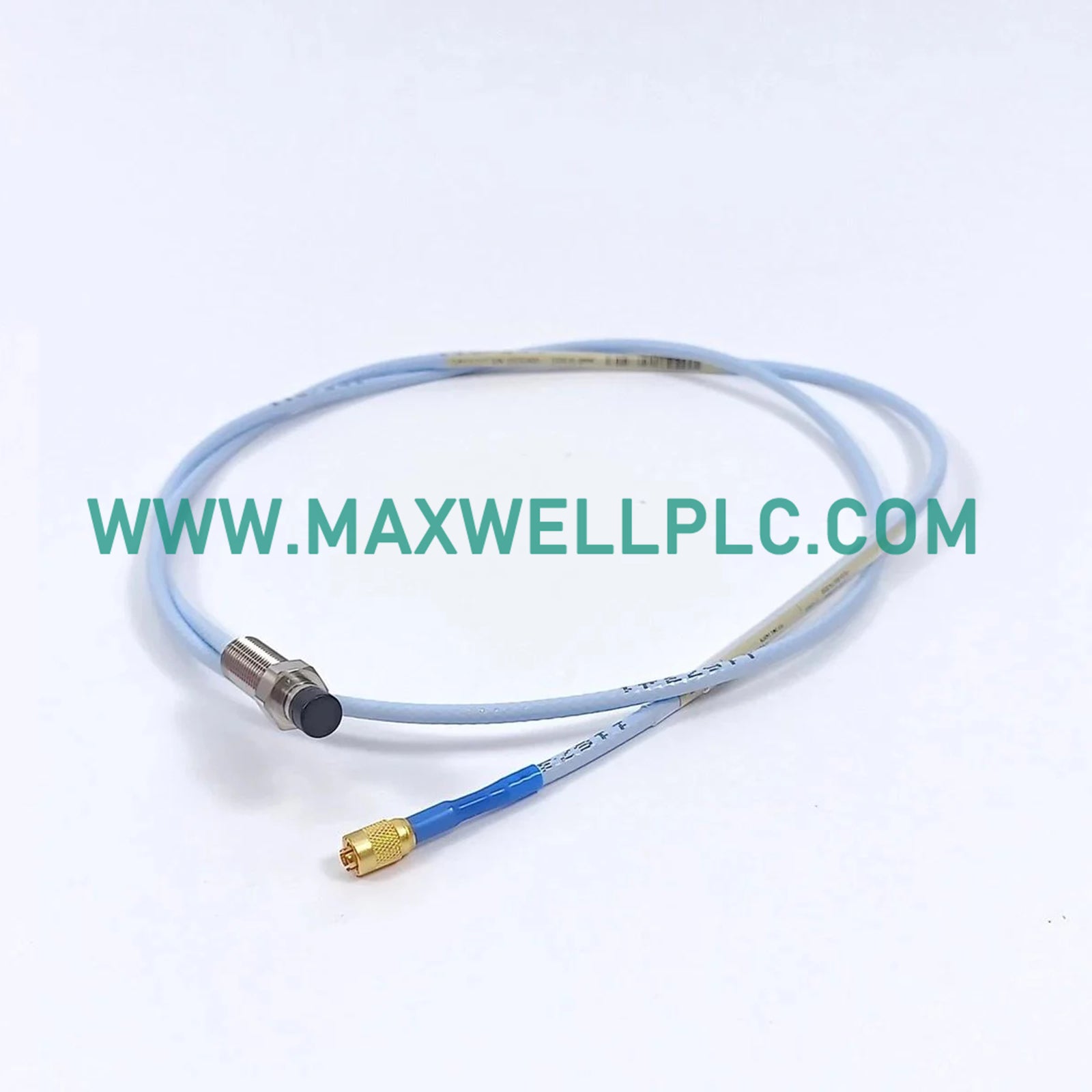

Configurado para la vibración mecánica continua y el seguimiento de la posición del eje en entornos industriales hostiles, el Bently Nevada 330800-28-20-057-03-02, también catalogado como el Transductor de Proximidad PROXPAC XL 330800, funciona como un componente de hardware dedicado para la detección integrada de desplazamiento por corrientes de Foucault dentro de los sistemas de protección de maquinaria rotatoria.

Desglose de Sufijos y Matriz de Modelos

• Número de modelo base: 330800 (Ensamblaje del transductor de proximidad PROXPAC XL)
• Cadena de catálogo completa: 330800-28-20-057-03-02
• Opción de sonda y aprobaciones (-28): Sonda 3300 XL de 8 mm con múltiples aprobaciones para áreas peligrosas
• Parámetros de diseño mecánico: Configuración de carcasa integrada que combina la punta de la sonda, las dimensiones del manguito y la electrónica interna del sensor Proximitor

Especificaciones de Hardware

Mecánica de Medición del Transductor y Comportamiento de Monitorización

• Escala de la sonda de corrientes de Foucault: Las señales de RF de alta frecuencia impulsan la bobina interna de la punta de la sonda de 8 mm, produciendo una variación de voltaje lineal que sigue directamente el cambio del entrehierro entre la cara de la sonda y el objetivo de eje giratorio conductor.
• Validación del voltaje de entrehierro: Los técnicos de campo deben verificar que el punto de operación estático inicial alcance exactamente -10 VCC utilizando un multímetro digital durante la alineación mecánica para garantizar un rango dinámico lineal completo.
• Supresión de diafonía: La separación espacial adecuada y el diseño de modulación de alta frecuencia minimizan la interferencia de la señal cuando se instalan múltiples conjuntos de proximidad muy cerca entre sí en la misma carcasa de la maquinaria.
• Monitorización de la dinámica del rotor: Traduce las órbitas de vibración radial y los cambios de posición axial en entradas analógicas en tiempo real para los sistemas de protección de maquinaria sin contacto físico con la superficie.

Información para Pedidos

• 1 x 330800-28-20-057-03-02 Ensamblaje base del transductor de proximidad PROXPAC XL
• 1 x Punta de sonda 3300 XL de 8 mm integrada y módulo de sensor Proximitor interno
• 1 x Cubierta de la carcasa de terminales asociada, revestimiento de puesta a tierra y kit de hardware de montaje

Pautas de Instalación Mecánica

• Límites de par de la carcasa: Apriete la tuerca de retención a 29,5 N m (260 in lb) y la contratuerca del manguito de la sonda a 39,3 N m (350 in lb) para asegurar la integridad estructural bajo vibración.
• Ajuste de la distancia de entrehierro: Gire el conjunto interno hasta que el entrehierro objetivo produzca una señal de salida de -10 VCC estable en el sistema de monitorización antes del bloqueo final.
• Enrutamiento de conductos y cables: Termine el cableado de campo a través de accesorios NPT certificados, manteniendo las líneas de señal físicamente separadas de los cables de motor de alto voltaje para evitar el acoplamiento de ruido.
• Cumplimiento de la puesta a tierra: Asegure que el revestimiento de puesta a tierra de acero inoxidable interno y la carcasa estén conectados correctamente a la referencia de tierra de la maquinaria para mantener la inmunidad al ruido.

Preguntas Frecuentes

• ¿Cuál es el peso nominal total del conjunto PROXPAC XL?

  El peso típico del sistema es de aproximadamente 1,44 kg (3,2 lbm) dependiendo de la configuración del manguito.

• ¿Qué tipo de sonda está integrada en este código de modelo específico?

  Integra una sonda de proximidad 3300 XL de 8 mm con múltiples aprobaciones para áreas peligrosas.

• ¿Cuál es el voltaje de entrehierro estático objetivo durante la configuración?

  Los instaladores deben ajustar la posición mecánica hasta que el multímetro registre una salida de -10 VCC.

• ¿Qué voltaje de alimentación de CC alimenta el sensor Proximitor interno?

  La unidad funciona con un voltaje de alimentación negativo que oscila entre -17,5 VCC y -26 VCC.

• ¿Qué material se utiliza para la carcasa protectora exterior?

  La carcasa está construida de termoplástico de sulfuro de polifenileno (PPS) reforzado con fibra de vidrio y resistente a los rayos ultravioleta.

• ¿Puede este transductor soportar impactos mecánicos severos?

  Sí, la carcasa está certificada para soportar impactos de hasta 7 Joules a temperatura ambiente.

• ¿Qué factor de escala proporciona la salida del transductor?

  Proporciona un factor de escala incremental estándar de 3,94 V/mm (100 mV/mil).

• ¿Qué parámetros principales de la maquinaria rastrea la unidad?

  Monitoriza la vibración radial del eje, el comportamiento dinámico del rotor y la posición de empuje axial.
