Descripción general del producto

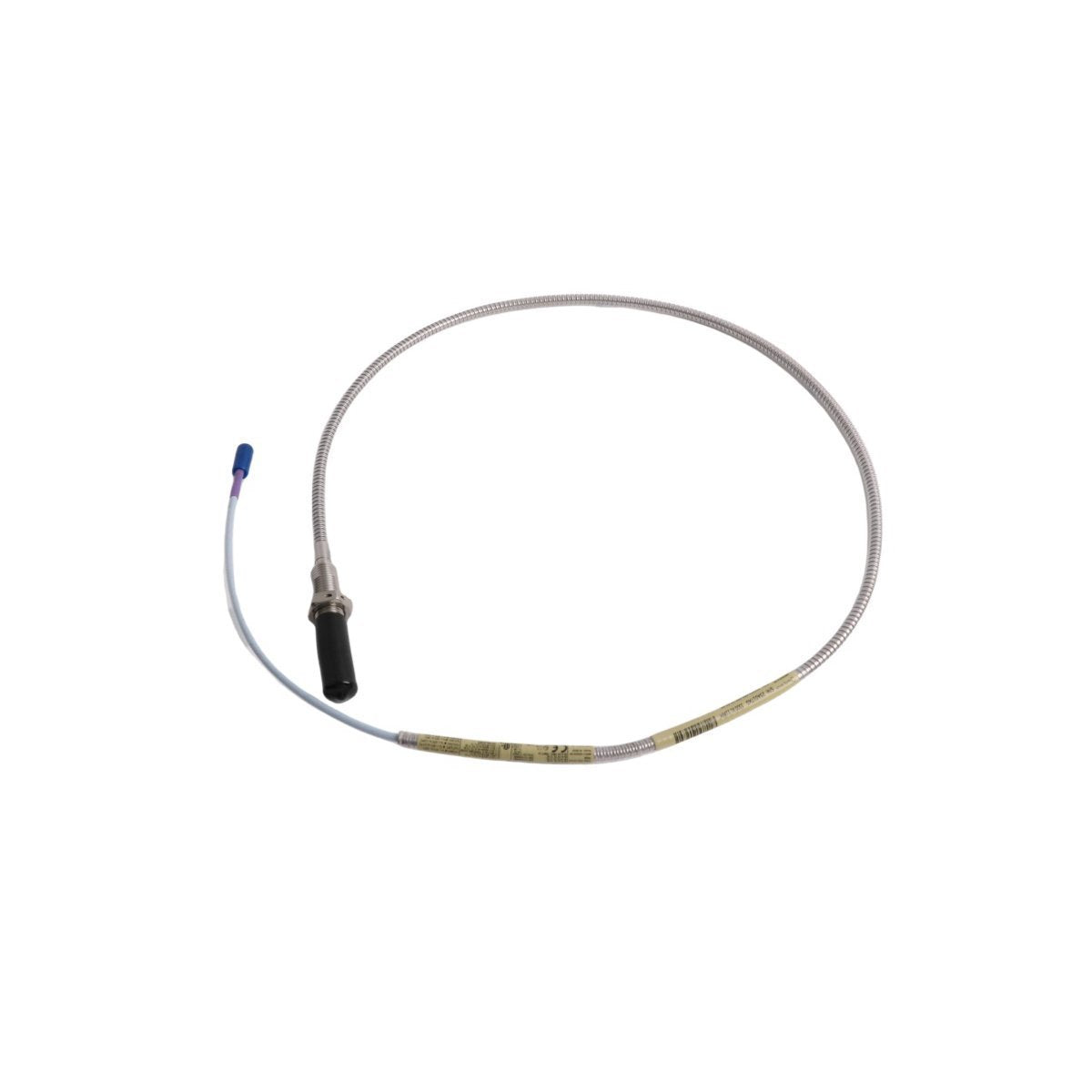

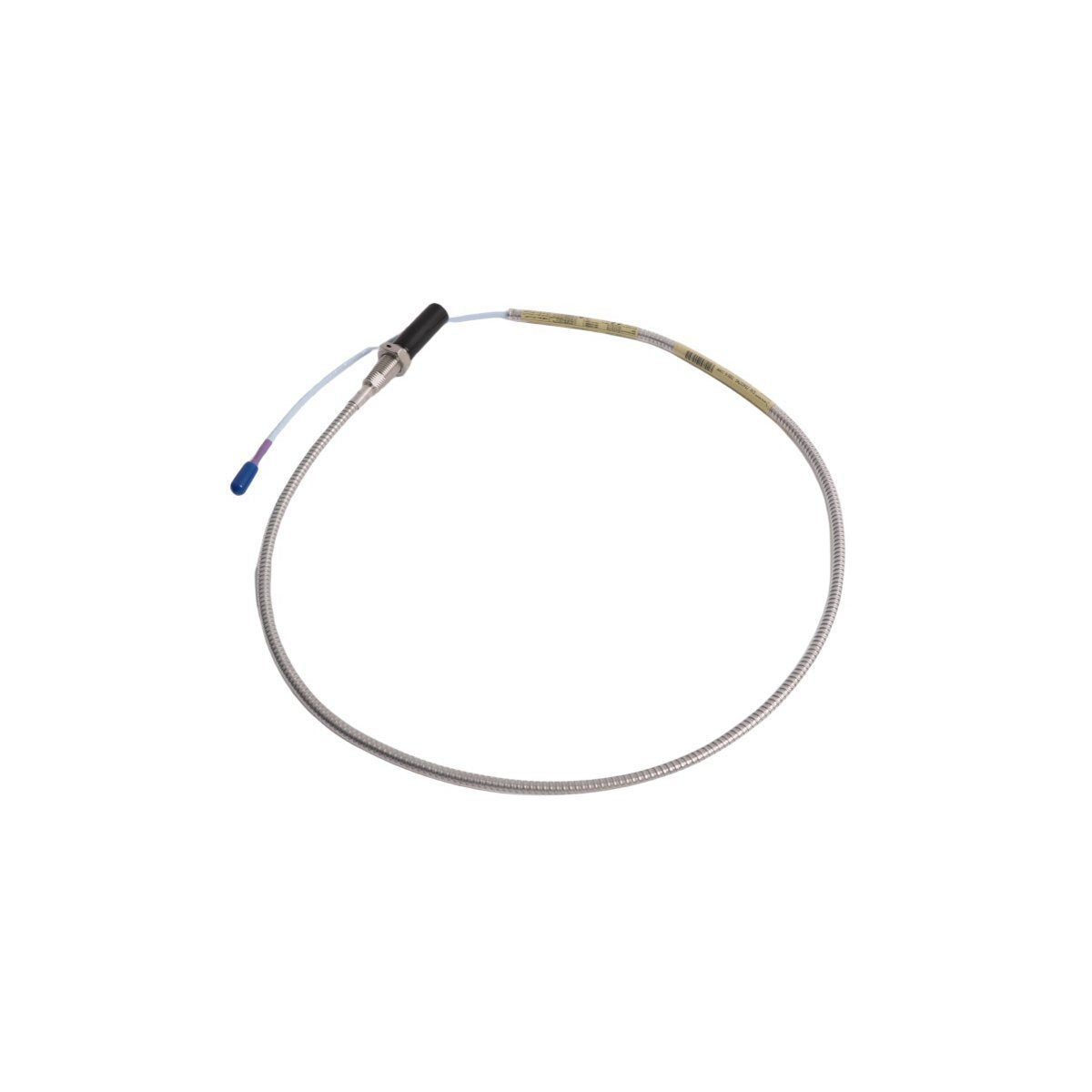

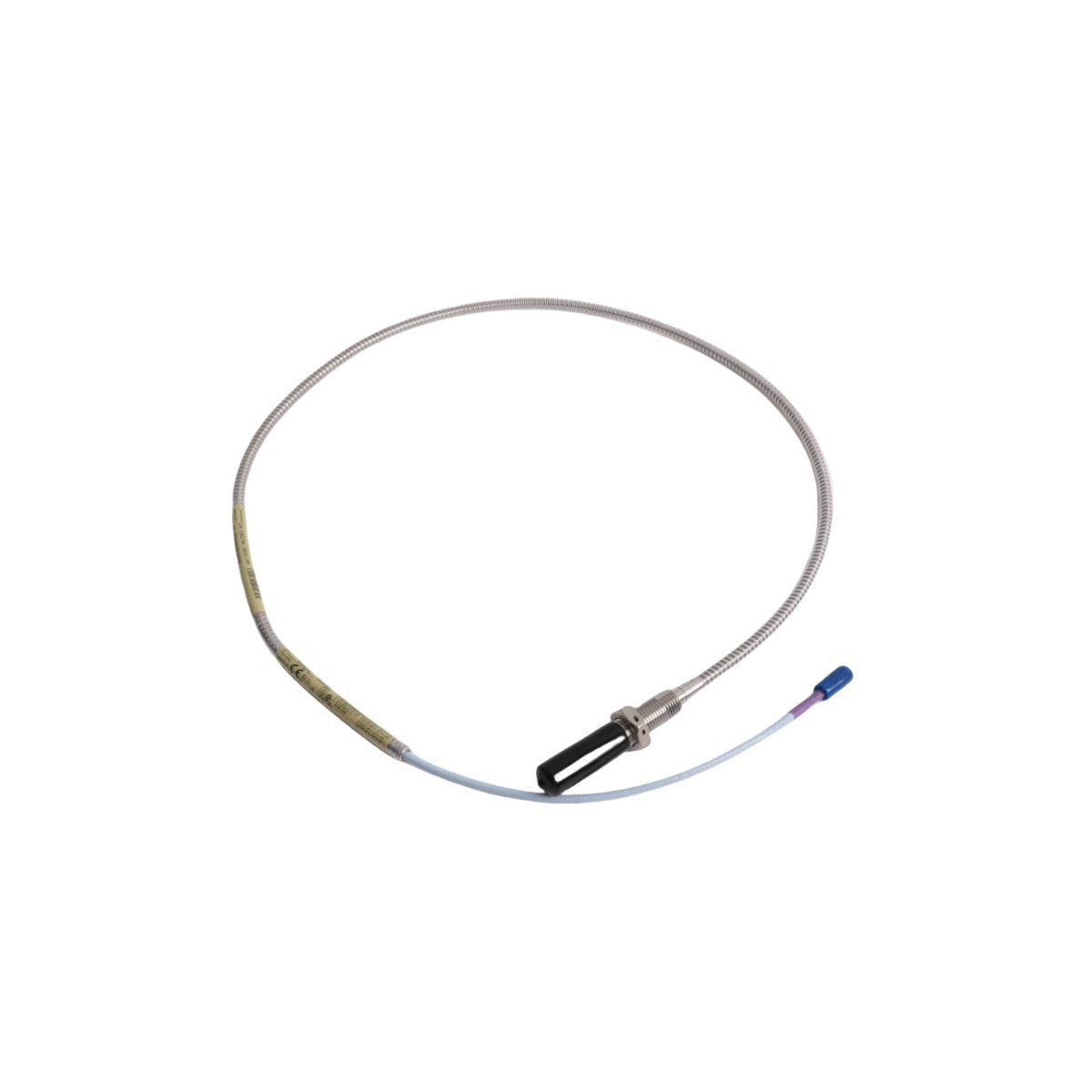

La Bently Nevada 330704-000-100-10-01-05 es una sonda de proximidad 3300 XL de 11 mm de alta fiabilidad diseñada para sistemas críticos de protección de maquinaria (MPS) y monitoreo continuo del estado de turbomaquinaria. Operando bajo principios avanzados de corrientes de Foucault, este sensor sin contacto proporciona mediciones precisas de desplazamiento físico y vibración dinámica de ejes giratorios. Sirve como un elemento de instrumentación esencial para el monitoreo crítico de maquinaria, específicamente donde los sistemas de sonda estándar de 8 mm carecen del rango lineal o la holgura física requeridos.

Al utilizar un diámetro de punta mejorado de 11 mm, esta sonda ofrece un rango lineal extendido de 4,0 mm (160 mils), lo que duplica la envoltura de medición de los sensores convencionales de 8 mm. Esto la hace altamente efectiva para rastrear grandes movimientos térmicos del eje, desplazamiento de empuje axial y expansión diferencial en maquinaria giratoria de alta capacidad.

Esta configuración métrica específica presenta un cuerpo roscado M14 x 1.5 con una longitud sin rosca de 0 mm, una longitud total de la carcasa de 100 mm, un cable coaxial integrado de 1.0 metros envuelto en una resistente armadura de acero inoxidable y un conector coaxial miniatura ClickLoc especializado. Completa con aprobaciones de múltiples agencias para áreas peligrosas, se integra directamente con el monitor sísmico Proximitor Bently Nevada 3500/42M o con los racks de vibración de la serie 3300 antiguos a través de un cable de extensión 3300 XL de 11 mm a juego y un bucle de sensor Proximitor.

Especificaciones técnicas

Explicación de la configuración del modelo

La nomenclatura del producto 330704-000-100-10-01-05 define la configuración estructural explícita de la sonda métrica 3300 XL de 11 mm:

• 330704: El identificador de modelo base fundamental para la sonda de proximidad 3300 XL de 11 mm con roscas métricas estándar (M14 x 1.5).
• 000: Opción de longitud sin rosca. Especifica 0 mm de cuerpo sin rosca. Toda la longitud de la carcasa está completamente roscada, maximizando la flexibilidad de posicionamiento dentro de los soportes de montaje.
• 100: Opción de longitud total de la carcasa. Significa una longitud total de la carcasa de 100 mm, diseñada para pasar de forma segura a través de carcasas de maquinaria profundas o alojamientos de rodamientos gruesos.
• 10: Opción de longitud total. Dicta una longitud de cable de sonda integrada de 1.0 metro (3.3 pies), óptima para el tendido desde el núcleo de la máquina hasta una caja de conexiones externa.
• 01: Opción de conector y cable. Cuenta con un conector coaxial miniatura ClickLoc acoplado con una armadura flexible de acero inoxidable que recorre toda la longitud del cable para resistir el desgarro físico y la degradación química.
• 05: Opción de aprobación de agencia. Paquete de certificación de Múltiples Aprobaciones. Esto verifica la seguridad intrínseca (IS) y el estado no incendiario bajo los marcos ATEX, IECEx y CSA de América del Norte para su implementación en entornos de proceso peligrosos de Zona 0, 1, 2 y Clase I, División 1 o 2.

Aplicaciones típicas

La sonda 330704-000-100-10-01-05 se implementa principalmente en turbomaquinaria de alta velocidad y alta consecuencia, donde las tolerancias mecánicas precisas son vitales para la seguridad del proceso y el tiempo de actividad:

• Turbinas de vapor y gas: Seguimiento continuo de la posición del empuje axial y la vibración radial del eje para evitar el roce interno rotor-estator a alta velocidad.
• Compresores centrífugos: Análisis de órbita en tiempo real, monitoreo de vibraciones de eje cruzado y evaluaciones de estabilidad de cojinetes de película de aceite.
• Seguimiento de la expansión del rotor: Monitoreo de la expansión diferencial (DE) donde la discrepancia de crecimiento térmico relativo entre la carcasa pesada y el eje giratorio excede los límites de medición de los sensores de pequeña escala de 8 mm.
• Generadores hidroeléctricos: Medición del descentramiento estructural del eje, el bamboleo estructural de baja frecuencia y la excentricidad del rotor durante las fases de arranque en frío y sincronización.
• Cajas de engranajes industriales: Medición de vibraciones dinámicas de los ejes de entrada y salida bajo cargas de torsión extremas dentro de las líneas de procesamiento químico y petroquímico.

Compatibilidad del sistema

La sonda 330704-000-100-10-01-05 no puede funcionar como un sensor independiente. Para cumplir con los estándares de la industria API 670 para la protección de maquinaria, debe combinarse con componentes de calibración específicos y coincidentes:

• Compatibilidad con cable de extensión: Debe combinarse con un cable de extensión 3300 XL de 11 mm (como la serie 330730). La longitud combinada del cable de la sonda (1.0 m) y el cable de extensión debe ser exactamente de 5.0 metros o 9.0 metros.
• Compatibilidad con sensor Proximitor: Requiere conexión a un sensor Proximitor 3300 XL de 11 mm (modelo 330780). Este sensor proporciona la señal de radiofrecuencia (RF) a la punta de la sonda y rectifica la señal de retorno en un voltaje de CC lineal.
• Integración del rack de monitoreo: Se conecta sin problemas con el módulo monitor sísmico Proximitor Bently Nevada 3500/42M o los monitores de vibración dual clásicos 3300/20, lo que permite la generación automática de alarmas, disparos de relé de alerta y comunicación Modbus/Ethernet al sistema de control distribuido (DCS).

Pautas de instalación mecánica

• Condición de la superficie objetivo: Asegúrese de que el área objetivo del eje tenga un acabado superficial de 0.8 micrómetros (32 micropulgadas) Ra o mejor, y que esté completamente libre de rayones profundos, surcos de mecanizado o cromados, que pueden distorsionar las lecturas de las corrientes de Foucault.
• Configuración del voltaje de espacio: Monte la sonda utilizando un buje o soporte de aislamiento. Conecte un multímetro digital al terminal de salida "BUF" del sensor Proximitor y gire la sonda en la rosca de montaje hasta que el voltaje de espacio marque aproximadamente -10.0 Vdc. Esto coloca la sonda precisamente en el centro de su rango de funcionamiento lineal de 4.0 mm.
• Espacio alrededor de la punta: Para evitar la carga lateral o la interferencia de "falsos objetivos" de las paredes metálicas circundantes, mantenga un diámetro de avellanado de al menos 38 mm (1.5 pulgadas) alrededor de la punta expuesta de la sonda de 11 mm.
• Prevención de la diafonía: Si instala dos sondas en una configuración ortogonal X-Y, asegure una distancia de separación física mínima de 40 mm (1.6 pulgadas) entre las puntas de las sondas para eliminar la interferencia mutua del campo electromagnético.
• Aseguramiento de la instalación: Una vez verificado el espacio mecánico mediante lecturas de voltaje, apriete la contratuerca M14 a un par máximo de 22.6 N·m (200 in·lb). Pase un cable de seguridad de acero inoxidable de alta calidad a través de los orificios integrados de la contratuerca y átelo al soporte para evitar el aflojamiento mecánico causado por la vibración continua de la máquina de alta frecuencia.

Ventajas del producto

• Envoltura de medición ampliada: La punta de la sonda de 11 mm genera un campo electromagnético más amplio, lo que proporciona un rango lineal completo de 4.0 mm. Esto minimiza el riesgo de que la sonda se salga de rango durante un crecimiento térmico extremo o condiciones de carga de empuje pesadas.
• Conexión coaxial ClickLoc: Equipada con conexiones de latón chapado en oro que no requieren herramientas especiales para terminar. El diseño de bloqueo positivo elimina los problemas de contacto intermitente y resiste las altas vibraciones industriales.
• Durabilidad estructural extrema: Utiliza moldeo TipLoc patentado para unir químicamente la punta de la sonda al cuerpo de acero inoxidable, junto con la construcción CableLoc para proporcionar 330 N de alivio continuo de la resistencia a la tracción del cable.
• Cubierta blindada integrada: La armadura flexible y hermética de acero inoxidable protege la delicada línea coaxial interna contra pellizcos, virutas de metal afiladas, baños de aceite caliente y lubricantes sintéticos comunes en los alojamientos de rodamientos.
• Intercambiabilidad de componentes verdadera: Fabricado con estrictas tolerancias físicas y eléctricas, lo que permite el reemplazo directo de sondas, cables o sensores individuales sin una tediosa recalibración del sistema.

Información para pedidos

Nota de adquisición: Para nuevas instalaciones o reemplazos de bucle completos, verifique si la configuración de su bucle requiere un sistema de 5.0 metros o 9.0 metros, y adquiera el cable de extensión 3300 XL de 11 mm y el sensor Proximitor correspondientes junto con esta sonda.

Logística y envío

Para proteger la instrumentación industrial de alta precisión de los daños durante el tránsito y el estrés ambiental, todos los artículos siguen las reglas de embalaje industrial estandarizadas:

Protocolo de embalaje profesional:

Cada sonda Bently Nevada 330704 se sella dentro de un escudo de embalaje industrial antiestático para aislar completamente los componentes internos de corrientes de Foucault de las descargas electrostáticas (ESD). Todo el conjunto, incluido el cable blindado, se asegura en espumas de alta densidad con corte personalizado que absorben los golpes para evitar la compresión, la flexión o el desplazamiento durante el tránsito global. Cada envío llega completo con los registros de trazabilidad de material originales y un Certificado de conformidad (CoC) de fábrica.

Preguntas frecuentes

• ¿Puedo usar una sonda de proximidad de 11 mm con un sensor Proximitor estándar de 8 mm?

  No. La sonda de 11 mm opera a una frecuencia de sintonización de RF completamente diferente y requiere el perfil de calibración específico de un sensor Proximitor 3300 XL de 11 mm (modelo 330780). La mezcla de componentes de 8 mm y 11 mm dará como resultado graves errores de factor de escala y evitará que el sistema de monitoreo funcione correctamente.

• ¿Qué indica la opción "000" con respecto a la longitud sin rosca?

  La opción "000" significa que el cuerpo de la sonda tiene 0 mm de longitud sin rosca. Toda la carcasa de acero inoxidable de 100 mm está completamente roscada con roscas M14 x 1.5 desde la base hasta la punta, lo que permite la máxima profundidad ajustable dentro de su soporte de montaje.

• ¿Cuál es el factor de escala estándar de este sistema de sonda cuando está completamente ensamblado?

  El factor de escala nominal es de 3,94 V/mm (100 mV/mil). Esto significa que por cada 1 mil (0,001 pulgadas) o 0,0254 mm de movimiento físico del eje hacia o desde la punta de la sonda, la señal de voltaje de salida cambia exactamente 100 mV.

• ¿Por qué se recomienda la opción de armadura de cable ("01") para instalaciones de turbomaquinaria?

  La armadura de acero inoxidable protege el cable coaxial interno de daños físicos causados por el tendido a través de conductos metálicos afilados, zanjas de hormigón y áreas expuestas a escombros voladores, aceites calientes y productos químicos de proceso corrosivos.

• ¿Cómo soluciono un "Fallo de E/S OK" en un monitor 3500 emparejado con esta sonda?

  Verifique el voltaje de espacio de CC en el sensor Proximitor o en el plano posterior del monitor. Si el voltaje lee cerca de 0 Vdc (cortocircuito) o cerca de -24 Vdc (circuito abierto), busque cortes físicos en el cable blindado, conexiones coaxiales ClickLoc sueltas o contaminadas, o espaciado incorrecto de la sonda.

• ¿Se requiere calibración en campo al reemplazar una sonda 330704 dañada?

  No. Todos los componentes del sistema Bently Nevada 3300 XL de 11 mm son completamente intercambiables. Puede reemplazar una sonda dañada por una nueva con opciones idénticas sin realizar una calibración de banco, siempre que la longitud total del bucle del sistema (5 m o 9 m) permanezca sin cambios.

• ¿Para qué material objetivo está calibrada de fábrica esta sonda específica?

  La sonda está calibrada para objetivos de acero eléctrico AISI 4140. Si su máquina presenta un eje hecho de otras aleaciones, acero inoxidable o acabados cromados, el factor de escala debe compensarse o calibrarse a medida para garantizar la precisión de la medición.

• ¿Para qué entornos de área peligrosa está certificada la opción de aprobación "05"?

  La opción de múltiples aprobaciones "05" combina los estándares ATEX, IECEx y CSA en una sola opción. Permite que la sonda se implemente de forma segura en configuraciones intrínsecamente seguras y no incendiarias en Zona 0, Zona 1, Zona 2 y entornos de Clase I, División 1 o 2 a nivel mundial.
