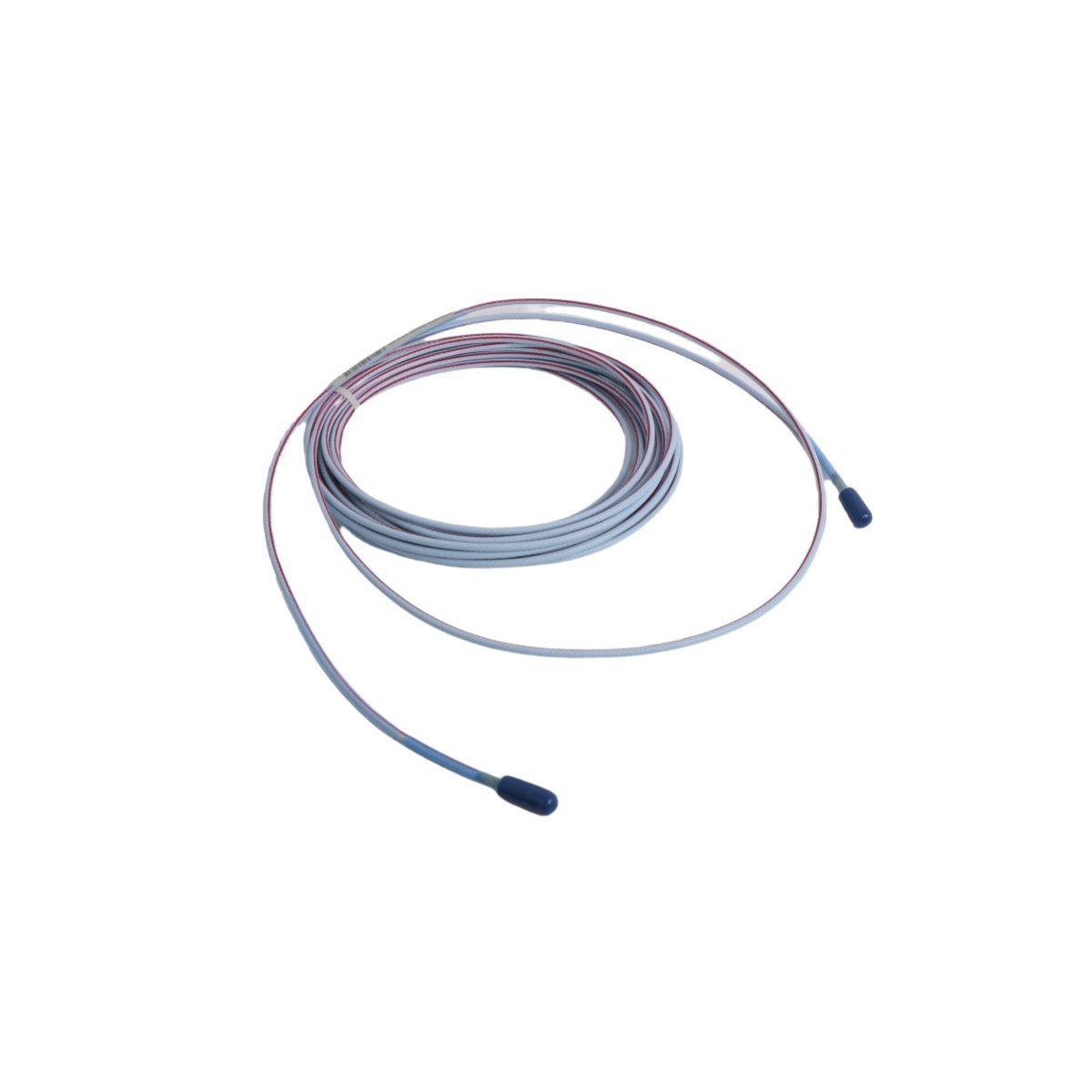

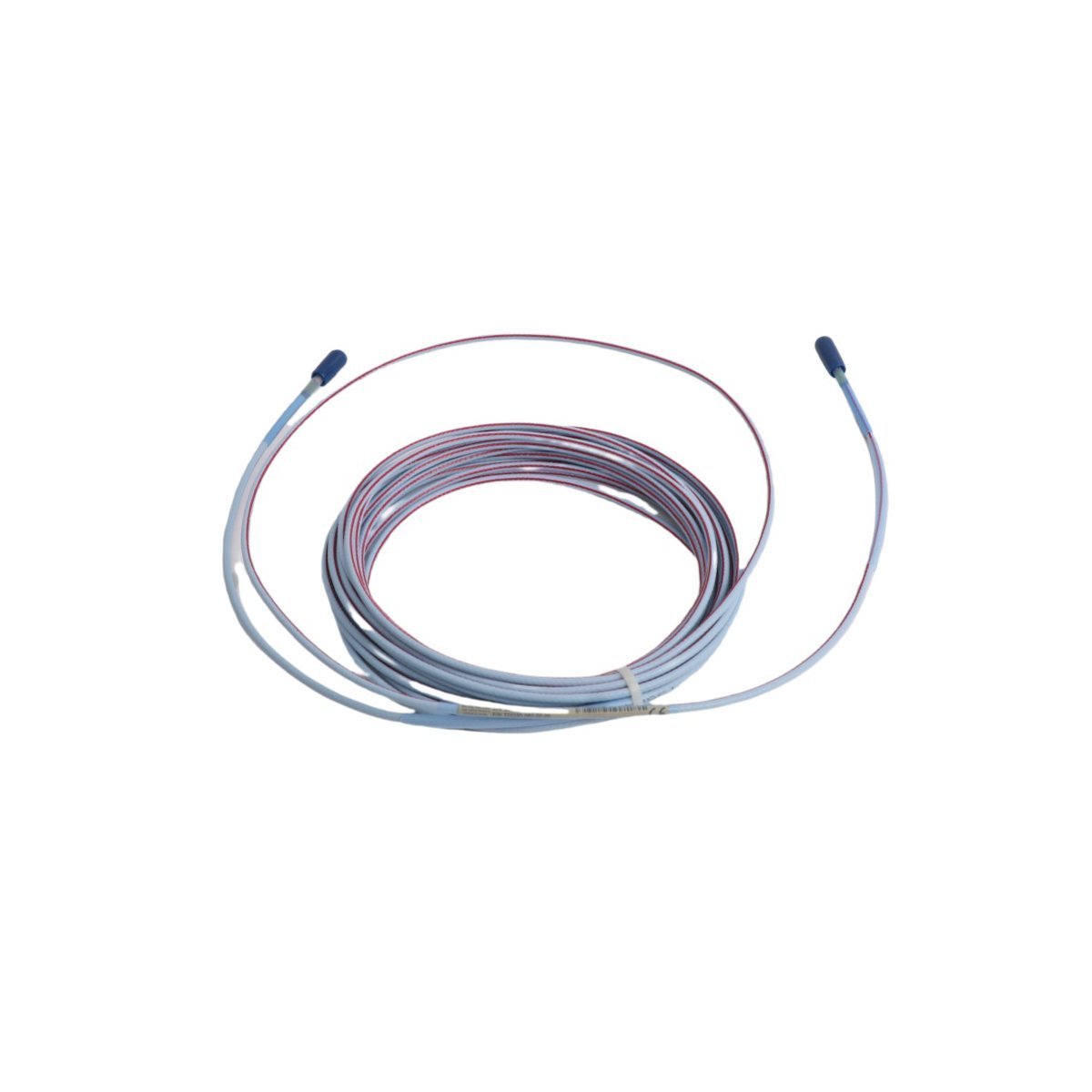

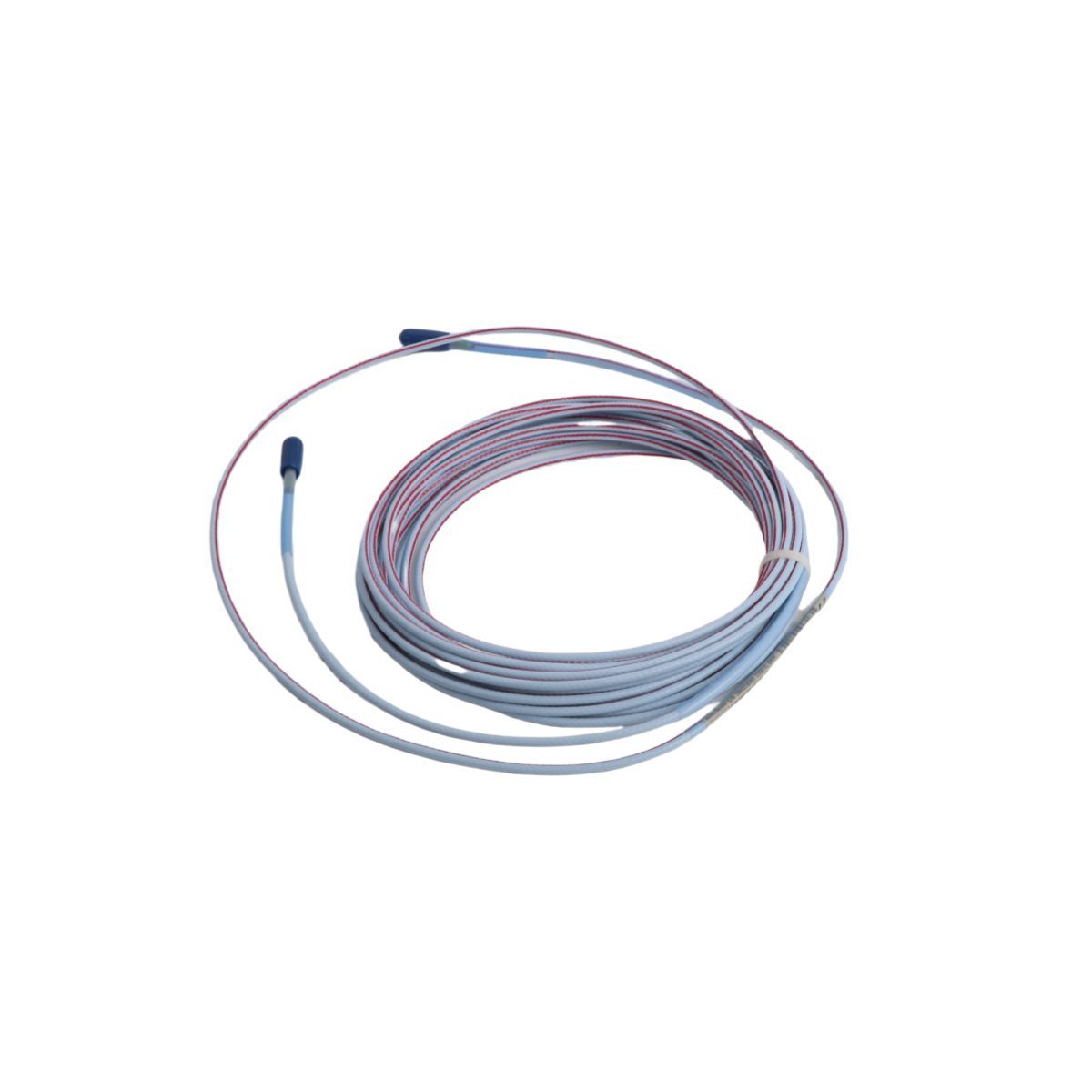

Configurado para el monitoreo de desplazamiento a alta temperatura en sistemas de transductores 3300 XL, la Bently Nevada 330192-00-28-05-00 (sondas de proximidad 330192) proporciona la ejecución directa de la señal física a través de la inducción de corrientes de Foucault en aplicaciones de Rango de Temperatura Extendido (ETR).

Matriz de modelo

El 330192-00-28-05-00 designa una geometría de sonda de proximidad específica para ETR. La cadena del número de pieza define las dimensiones mecánicas de la carcasa, el paso de rosca y la longitud total del sistema calibrados para entornos operativos de alta temperatura, lo que garantiza la estabilidad del rendimiento en condiciones que superan los límites operativos estándar del 3300 XL.

Especificaciones de hardware

Dinámica del rotor y escala del transductor

La sonda 330192 ETR utiliza materiales especializados para mantener la integridad del sensor en zonas de alta temperatura. La escala de la sonda de corrientes parásitas se ajusta para que coincida con la curva de respuesta del sensor Proximitor ETR. La validación del voltaje del entrehierro debe realizarse en el punto operativo de -10 VCC para mantener la linealidad. En aplicaciones de alta temperatura, la expansión térmica mecánica de la carcasa de la máquina puede desplazar el entrehierro de la sonda; por lo tanto, se requiere una verificación del entrehierro específica del sitio después de que la máquina alcance la temperatura de funcionamiento. La supresión de la diafonía se mantiene respetando las reglas de espaciado entre sondas estandarizadas proporcionadas en la documentación del sistema.

Información para pedidos

• Una (1) sonda de proximidad ETR 330192-00-28-05-00

• Dos (2) tuercas de seguridad 3/8-24 UNF

• Manguito protector del conector

• Certificado de calibración de linealidad para objetivo de acero 4140

Pautas de instalación en campo

• Interfaz mecánica:

• Limpiar cualquier residuo de las roscas de montaje.

• Usar un micrómetro de profundidad para confirmar la distancia del entrehierro antes de apretar las contratuercas.

• Conexión eléctrica:

• Acoplar el conector ClickLoc utilizando un movimiento axial recto.

• Verificar el acoplamiento táctil para asegurar la continuidad de la señal.

• Blindaje y conexión a tierra:

• Asegurarse de que el cuerpo de la sonda de acero inoxidable esté en contacto directo de metal con metal con la toma de tierra de la máquina.

• Dirigir el cable coaxial dentro de un conducto metálico con toma de tierra para evitar la degradación térmica y la entrada de EMI.

Preguntas frecuentes

• ¿Cuál es la principal diferencia entre las sondas XL estándar y las ETR?

  Las sondas ETR incorporan materiales y técnicas de construcción internas específicas para mantener la estabilidad eléctrica a temperaturas de hasta 260 °C, donde los materiales de sonda estándar fallan.

• ¿Puedo usar un Proximitor 3300 XL estándar con una sonda ETR?

  No. La sonda ETR debe emparejarse con un sensor Proximitor compatible con ETR para garantizar la coincidencia de impedancia y la calibración de la señal correctas.

• ¿Es ajustable la longitud del sistema en campo?

  No. El conjunto de cables tiene una impedancia ajustada en fábrica; la modificación de la longitud dará lugar a la reflexión de la señal y a una salida de datos no válida.

• ¿Qué sucede si la sonda se instala en una carcasa sin conexión a tierra?

  La falta de contacto a tierra comprometerá la eficacia del blindaje EMI/RFI, aumentando los niveles de ruido de la señal.

• ¿Se puede usar esta sonda en zonas de aceite a alta presión?

  Sí, la sonda es estanca a la presión si se instala con los selladores de roscas de alta temperatura adecuados, compatibles con los lubricantes de turbinas estándar.

• ¿Cómo se verifica el estado de la sonda?

  Monitorizar el voltaje de polarización de CC en la interfaz del rack. Una lectura de salida fuera del rango operativo esperado indica una posible falla del sensor o del cable.

• ¿Requiere mantenimiento esta sonda?

  La sonda es un componente pasivo. Se recomienda una inspección visual periódica del cable para detectar daños térmicos durante las paradas programadas.

• ¿Cómo se tiene en cuenta la expansión térmica en los ajustes del entrehierro?

  Ajustar el entrehierro nominal para tener en cuenta el crecimiento mecánico esperado de la carcasa de la máquina a la temperatura máxima de funcionamiento.
