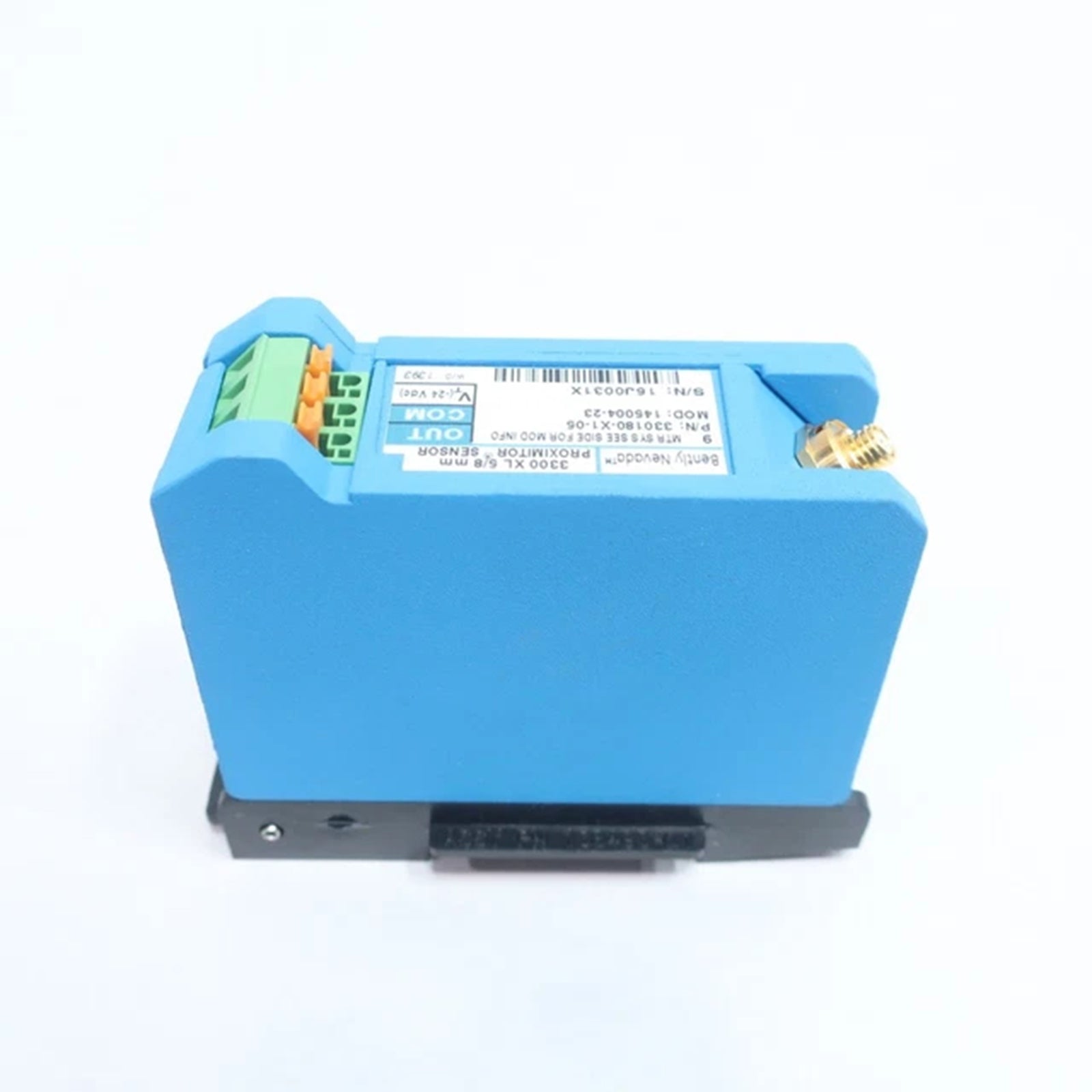

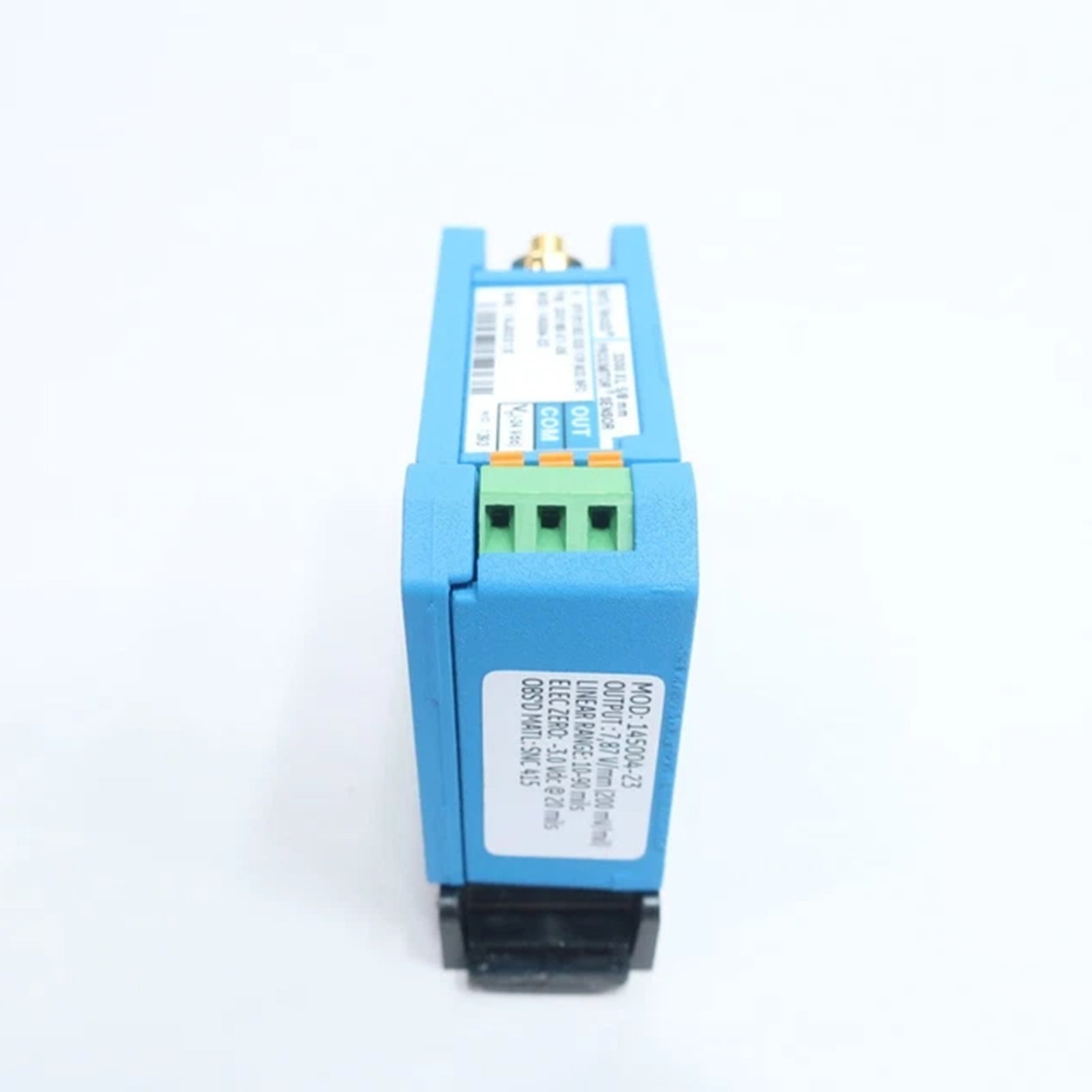

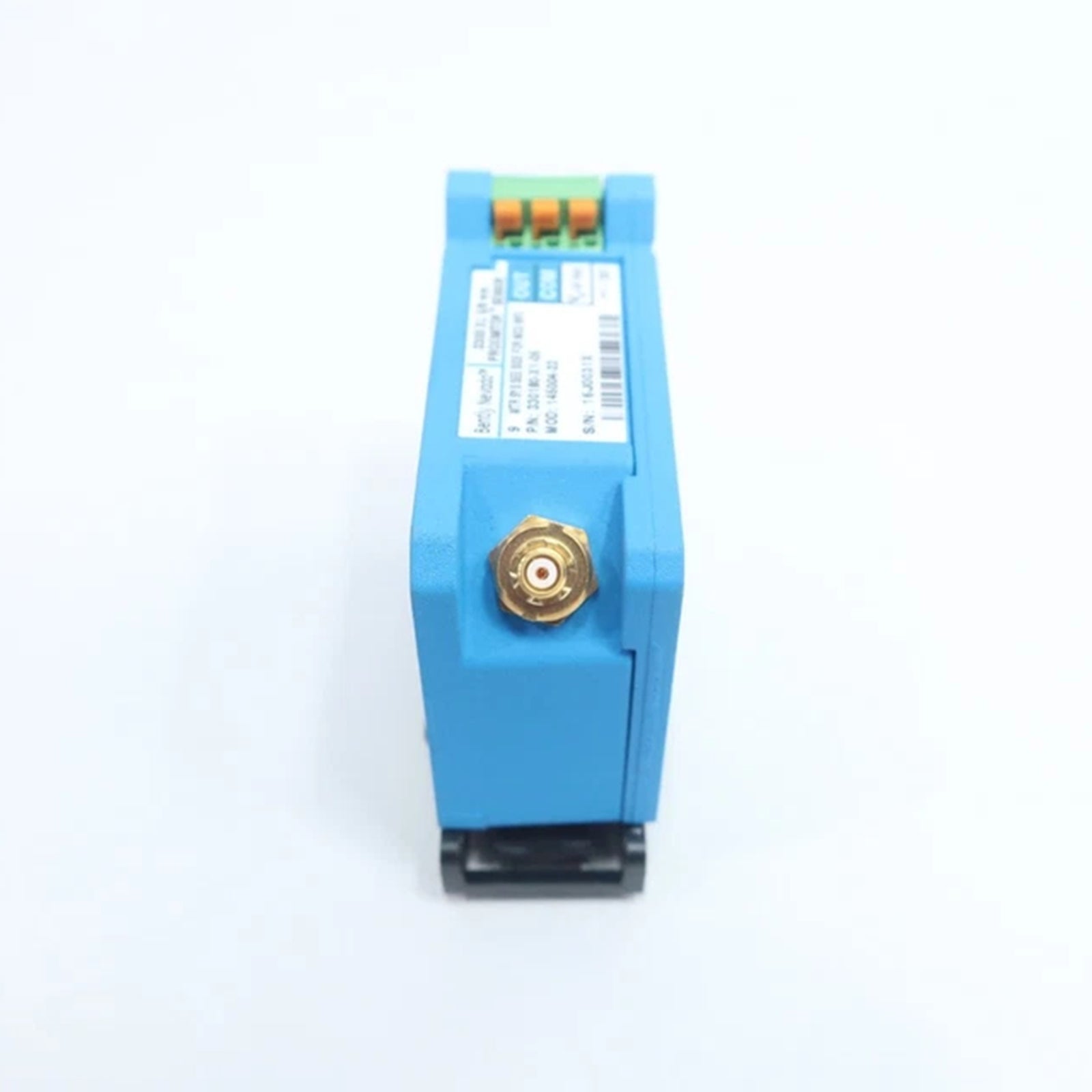

El Bently Nevada 330180-X1-05 MOD:161255-02, designado como el sensor Proximitor 330180-X1-05 MOD:161255-02, funciona como una interfaz avanzada de acondicionamiento de señal diseñada para traducir la excitación de radiofrecuencia de alta frecuencia en voltajes de desplazamiento proporcionales para sistemas de protección de maquinaria rotatoria industrial.

Arquitectura del modelo y definiciones de sufijos

• Modelo base: 330180 (Unidad Proximitor 3300 XL)
• Opción de longitud del sistema: X1 (Configurable para longitudes de bucle totales de 11 [1,0 metros], 51 [5,0 metros] o 91 [9,0 metros])
• Aprobaciones para zonas peligrosas: 05 (Certificaciones CSA, ATEX e IECEx)
• Modificación de fábrica: MOD:161255-02 (Configuración de ingeniería patentada)

Matriz de especificaciones técnicas

Características de ingeniería y procesamiento de señales

La unidad funciona enviando una señal de radiofrecuencia regulada al cable de extensión coaxial y a la punta de la sonda, generando un campo de corrientes de Foucault contra la superficie del eje giratorio. Las variaciones en la distancia física modifican la carga en la punta de la sonda, que el circuito interno desmodula en una salida de voltaje de alta precisión. La alineación adecuada requiere un voltaje de holgura inicial calibrado de -10 VCC para posicionar el punto de funcionamiento directamente en el centro del rango lineal, asegurando que tanto la vibración radial como la telemetría de posición axial permanezcan libres de distorsión.

Contenido del paquete de entrega

• 1 módulo sensor Proximitor 330180-X1-05 MOD:161255-02
• 1 clip de base mecánica integrado para montaje DIN
• 1 folleto de datos de cumplimiento normativo

Directrices de implementación mecánica y cableado

• Protocolo de montaje: Encaje la base de forma segura en un riel DIN estándar de 35 mm dentro de la carcasa del instrumento, asegurando una retención mecánica sólida.
• Interfaz coaxial: Enrosque el conector BNC o ClickLoc en el terminal del sensor estrictamente con la mano; limite el uso de herramientas a un par máximo de 0,565 N m.
• Restricciones de radio: Conserve un radio de curvatura mínimo estricto de 25,4 mm a lo largo de todos los recorridos del cable coaxial para evitar la deformación interna del conductor.
• Gestión de blindaje: Conecte a tierra el blindaje de la señal coaxial exclusivamente en el punto de terminación del rack de monitoreo para eliminar bucles de tierra e inyección de ruido.

Consultas de ingeniería y preguntas frecuentes operacionales

• ¿Qué función tiene el sufijo MOD:161255-02 en esta configuración?

  Designa una modificación específica diseñada de fábrica aplicada al diseño estándar de la placa de circuito 330180 para parámetros de aplicación especializados.

• ¿Cómo gestiona el proximitor las variaciones de entrada de energía?

  El circuito de regulación interno acepta cualquier suministro de CC limpio que oscile entre -17,5 VCC y -26 VCC sin alterar los factores de escala de salida.

• ¿Son intercambiables los componentes individuales dentro del sistema 3300 XL?

  Sí, las sondas, los cables de extensión y las unidades de proximitor se pueden reemplazar de forma independiente sin necesidad de recalibración en banco o emparejamiento personalizado.

• ¿Qué causa una deriva repentina en el voltaje de holgura de la línea base?

  La deriva suele ser causada por el desgaste de la superficie del objetivo, conexiones coaxiales sueltas, entrada de humedad en el conector o una conexión a tierra inadecuada.

• ¿Por qué es fundamental mantener el radio de curvatura mínimo de 25,4 mm?

  Exceder las curvas pronunciadas altera la impedancia característica del cable coaxial, introduciendo reflejos de señal y errores de medición.

• ¿Este sensor requiere una carcasa metálica separada para la protección EMI?

  No, el diseño de blindaje interno cumple con los estrictos estándares de inmunidad CE, lo que permite una instalación segura en carcasas no metálicas o de fibra de vidrio.

• ¿Puede esta unidad monitorear tanto la posición en estado estacionario como la vibración rápida simultáneamente?

  Sí, la respuesta de frecuencia abarca desde 0 Hz (holgura estática) hasta varios kilohercios, capturando tanto el crecimiento térmico como los vectores de vibración dinámica.

• ¿Qué ubicaciones peligrosas cubre la clasificación de aprobación 05?

  La unidad está certificada por CSA, ATEX e IECEx para su despliegue seguro en atmósferas explosivas designadas y zonas industriales peligrosas.
