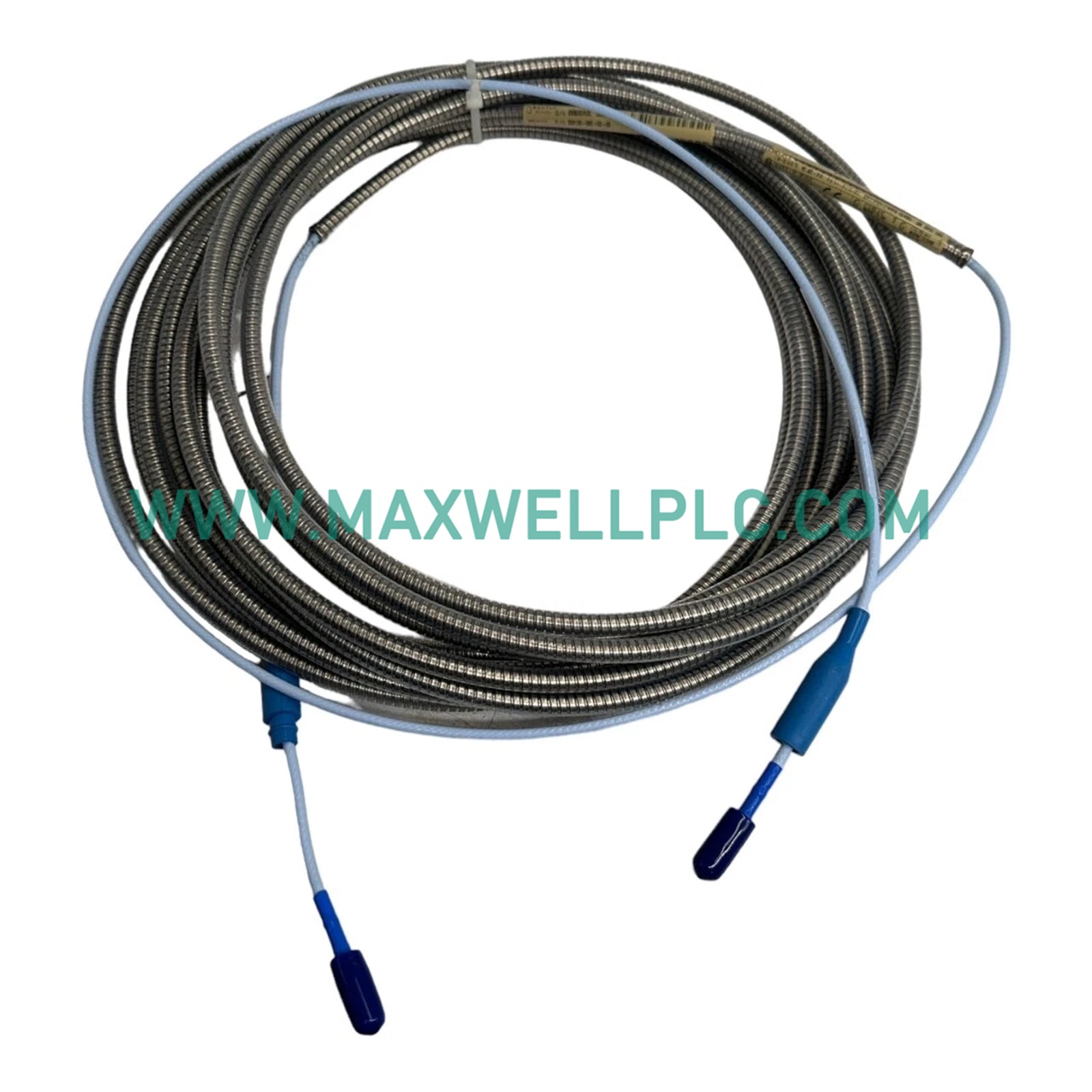

El Bently Nevada 330130-085-00-CN, también catalogado como el cable de extensión estándar 330130, funciona como un componente de hardware dedicado para la transmisión de señales de RF de alta frecuencia dentro de los bucles del sistema de transductor de proximidad 3300 XL.

Nomenclatura del sufijo

• 085: 8.5 metros (27.9 pies) de configuración de longitud de cable físico

• 00: Opción de cable estándar sin protectores de conector integrados

• CN: Aprobaciones estructurales de área peligrosa CSA, ATEX e IECEx

Especificaciones del hardware

Escalado de sondas de corriente de Foucault y dinámica del rotor

El cable de extensión funciona como un bloque de parámetros eléctricos calibrado que coincide con los requisitos de impedancia de RF del controlador del sensor de proximidad 3300 XL. Mantiene un perfil de distribución de capacitancia estable a lo largo de su ruta de 8.5 metros para preservar las pendientes de la línea de escalado de la sonda de corriente de Foucault. Esta estabilización permite un seguimiento preciso de los desplazamientos del objetivo durante los cambios dinámicos de la dinámica del rotor. El diseño físico interno aísla los voltajes de desplazamiento de bajo nivel de los campos de ruido errantes para asegurar la supresión de diafonía entre bucles de proximidad paralelos, lo que garantiza una validación precisa del voltaje de espacio contra líneas de base de objetivo estandarizadas de -10 VCC.

Información de pedido

• Conjunto de cable de extensión coaxial 330130-085-00-CN

• Extremos de conector miniatura coaxial macho y hembra instalados de fábrica

• Paquete de etiquetas de identificación de instalación del transductor

Pautas de instalación en campo

Dirija el cable de extensión dentro de un conducto metálico dedicado, limpio y con conexión a tierra para aislar la ruta de RF de las fuerzas de corte mecánicas y la interferencia electromagnética externa. Cuando los límites de diseño dicten cambios de dirección, observe un límite de radio de curvatura mínimo para evitar aplastar las capas dieléctricas internas y cambiar el perfil de impedancia nominal de 50 ohmios. Asegúrese de que todas las conexiones coaxiales en miniatura estén apretadas con los dedos y selladas con fundas aislantes limpias y secas para evitar la entrada de fluidos. No acorte ni altere la longitud física del cable, ya que cambiar las métricas de sintonización de 8.5 metros invalidará la calibración del sensor Proximitor correspondiente.

Información de envío

Tiempo de entrega: 2-7 días cuando se documentan los parámetros de finalización del pago. Todos los artículos se envían internacionalmente desde Xiamen, China, a través de redes aéreas globales que incluyen DHL, FEDEX y UPS. Los componentes industriales endurecidos se aseguran individualmente dentro de configuraciones de embalaje industrial antiestático de varias capas para mantener una integridad de aislamiento completa durante el transporte continental o transoceánico.

Preguntas frecuentes

P: ¿Cómo altera la operación del sistema una desviación de la capacitancia típica del cable de 69.9 pF/m?

R: El controlador Proximitor utiliza las propiedades inductivas y capacitivas específicas de la ruta de transmisión para linealizar la salida de desplazamiento. Las desviaciones de la capacitancia nominal distorsionan el escalado de la sonda de corriente de Foucault, lo que induce errores de medición en todo el rango de seguimiento del espacio objetivo.

P: ¿Se puede combinar un cable de extensión de 8.5 metros con diferentes longitudes de sonda 3300 XL?

R: La longitud eléctrica acumulada de la sonda de proximidad más el cable de extensión debe coincidir con la especificación de longitud total del sistema impresa en la etiqueta del Proximitor. La mezcla de elementos de longitud no coincidentes interrumpe el bucle resonante de RF sintonizado, lo que provoca fallas en la validación del voltaje de espacio.

P: ¿Cuáles son las consecuencias de ingeniería de la acumulación de humedad dentro de los conectores coaxiales?

R: La contaminación por líquido o aceite en la interfaz del conector introduce rutas de resistencia paralelas. Esta ruta reduce el índice de aislamiento, degrada las métricas de supresión de diafonía y cambia las lecturas de voltaje dinámico, lo que puede imitar tendencias artificiales de la dinámica del rotor o causar fallas en el bucle.
