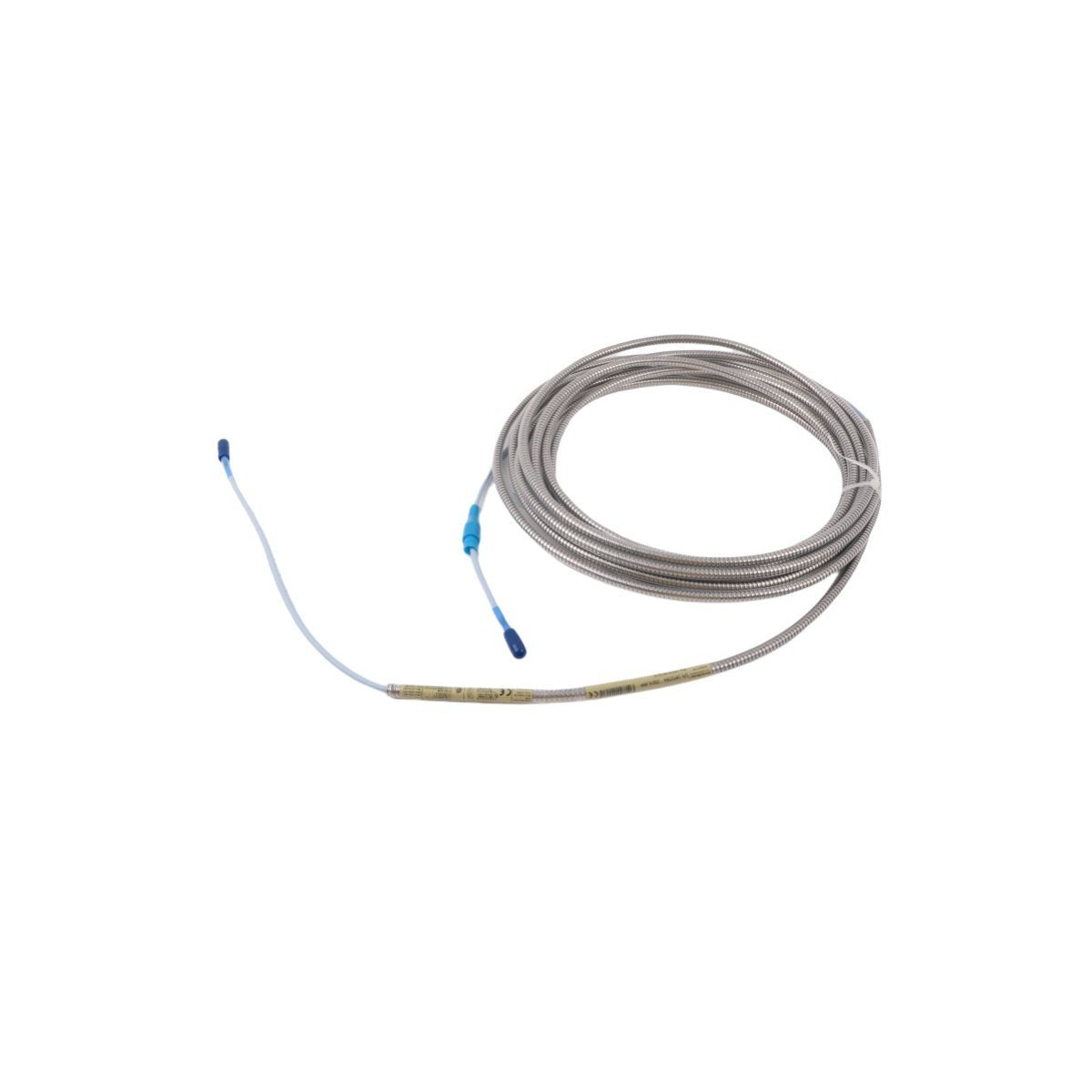

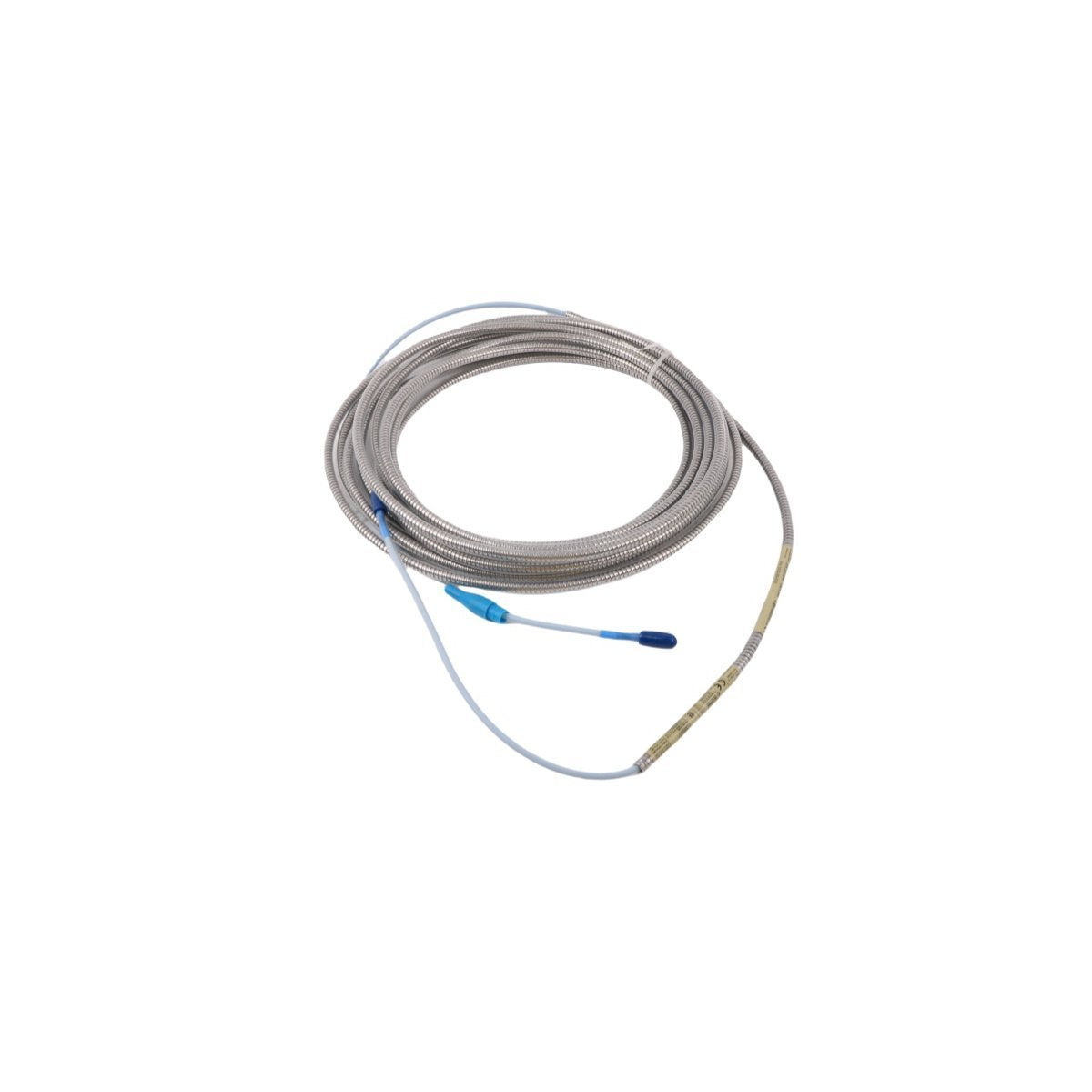

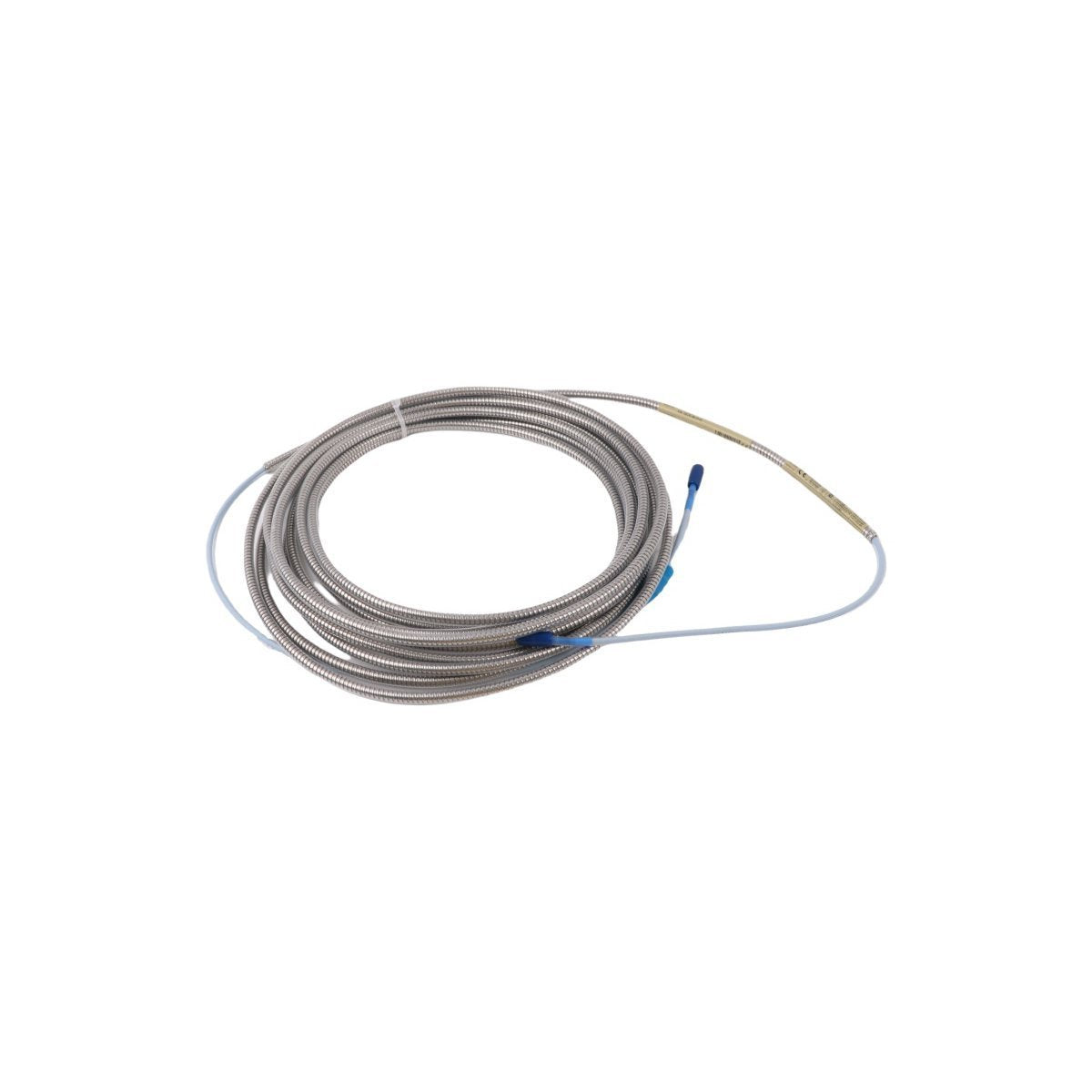

Configurado para la transmisión de señales entre sondas de proximidad y sensores Proximitor, el cable Bently Nevada 330130-080-03-05 (330130-080-03-05 Cable de extensión) proporciona una ejecución física directa de enrutamiento de señal coaxial de baja pérdida dentro de las plataformas de monitoreo de turbinas (TSI).

Desglose de Sufijos y Matriz de Modelos

El 330130-080-03-05 está estructurado de acuerdo con los estándares del sistema transductor 3300 XL de Bently Nevada:

• 330130: Cable de extensión 3300 XL.

• 080: Longitud del cable (8.0 metros).

• 03: Tipo de conector (Conector coaxial en miniatura).

• 05: Aprobación de agencia (CSA/NRTL/C).

Especificaciones de Hardware

Integridad de la Señal y Dinámica del Rotor

Este cable de extensión está diseñado para mantener la consistencia de la impedancia del sistema, lo cual es crítico para una escalada precisa de la sonda de corriente de Foucault. Debido a que el sistema 3300 XL se calibra como un conjunto (Sonda + Cable de Extensión + Proximitor), la longitud del cable se integra en la curva de respuesta general del transductor. La construcción utiliza un blindaje de alto rendimiento para una supresión efectiva de la diafonía, asegurando que las señales de vibración permanezcan aisladas de la interferencia electromagnética ambiental en aplicaciones de monitoreo de turbomaquinaria de alta velocidad. La selección adecuada del cable es necesaria para mantener la tensión de separación objetivo de -10 VCC y evitar la atenuación de la señal en instalaciones de largo recorrido.

Información para Pedidos

• Un (1) cable de extensión 330130-080-03-05.

• Capuchones protectores para conectores.

• Documentación de cumplimiento técnico (certificación CSA/NRTL/C).

• Nota: Los cables de extensión deben coincidir con la calibración de la longitud del sistema (por ejemplo, longitud total del sistema de 5 o 9 metros).

Pautas de Instalación en Campo

• Enrutamiento: Instale los cables en conductos o bandejas de cables dedicados; manténgalos separados de las líneas de alimentación de CA de alto voltaje para minimizar la interferencia inductiva.

• Conexión: Asegúrese de que los conectores de clic y bloqueo estén completamente acoplados; use un movimiento firme y recto hasta que se sienta el "clic" positivo para asegurar la continuidad eléctrica.

• Protección: Aplique grasa dieléctrica en las roscas de los conectores en ambientes de alta humedad o corrosivos para evitar la oxidación y la resistencia de contacto.

• Alivio de tensión: Use abrazaderas de alivio de tensión adecuadas para evitar la tensión en los conectores del cable, lo que puede provocar la desalineación o rotura del pin central.

• Radio de curvatura: Respete las especificaciones de radio de curvatura mínimo para evitar dañar el dieléctrico interno o el blindaje del cable coaxial.

Preguntas Frecuentes

• ¿La longitud del cable de extensión afecta la calibración?

  Sí. El sistema 3300 XL está calibrado para una longitud total de sistema específica. Cambiar la longitud del cable requiere recalibrar el Proximitor.

• ¿Qué indica el sufijo "05"?

  El sufijo "05" confirma que el conjunto de cables cumple con los requisitos de aprobación de las agencias CSA, NRTL y C para la instalación en áreas peligrosas.

• ¿Es compatible este cable con las sondas de la serie 3300 anteriores?

  Aunque los conectores físicos pueden coincidir, los cables 3300 XL están específicamente diseñados para el sistema 3300 XL; la compatibilidad en todo el sistema debe verificarse.

• ¿Puedo cortar este cable a una longitud más corta?

  No. Alterar la longitud del cable cambiará la impedancia del sistema y la respuesta de frecuencia, invalidando la calibración de fábrica.

• ¿Cómo protejo las roscas de los conectores?

  Utilice las tapas protectoras provistas durante la instalación y mantenga los conectores limpios; evite usar herramientas afiladas cerca de los contactos chapados en oro.

• ¿Cuál es la temperatura máxima de funcionamiento?

  El cable está clasificado para funcionamiento continuo hasta +177 °C; asegúrese de que la ruta de enrutamiento no pase por áreas que excedan este límite térmico.

• ¿El cable está blindado?

  Este modelo específico (330130-080-03-05) es la configuración estándar; verifique si los requisitos específicos de su sitio necesitan una variante blindada.

• ¿Cómo se identifica un cable dañado?

  Los signos comunes incluyen lecturas erráticas de "Error de holgura", picos de ruido en la señal de vibración o una pérdida de continuidad de la señal cuando se flexiona el cable.
