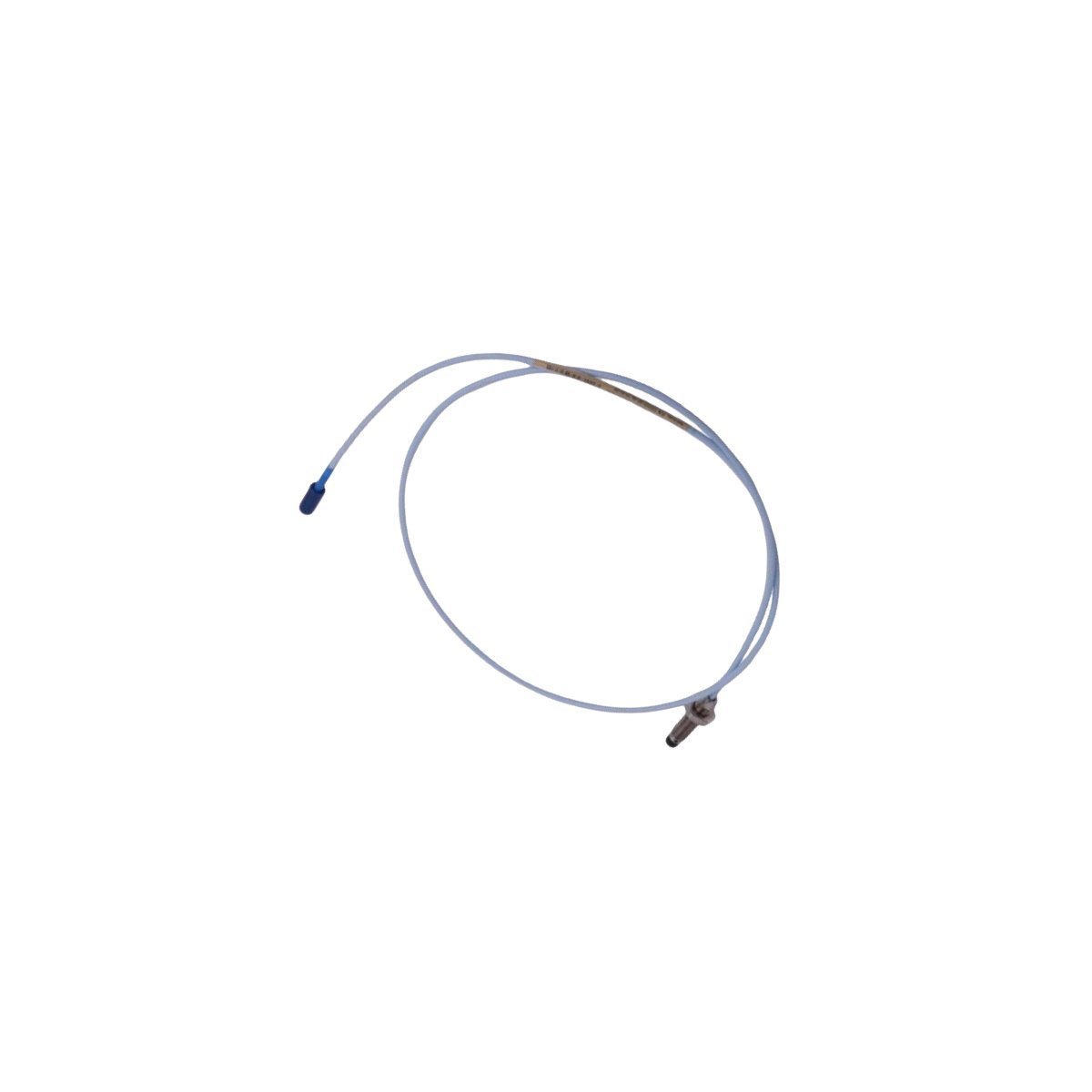

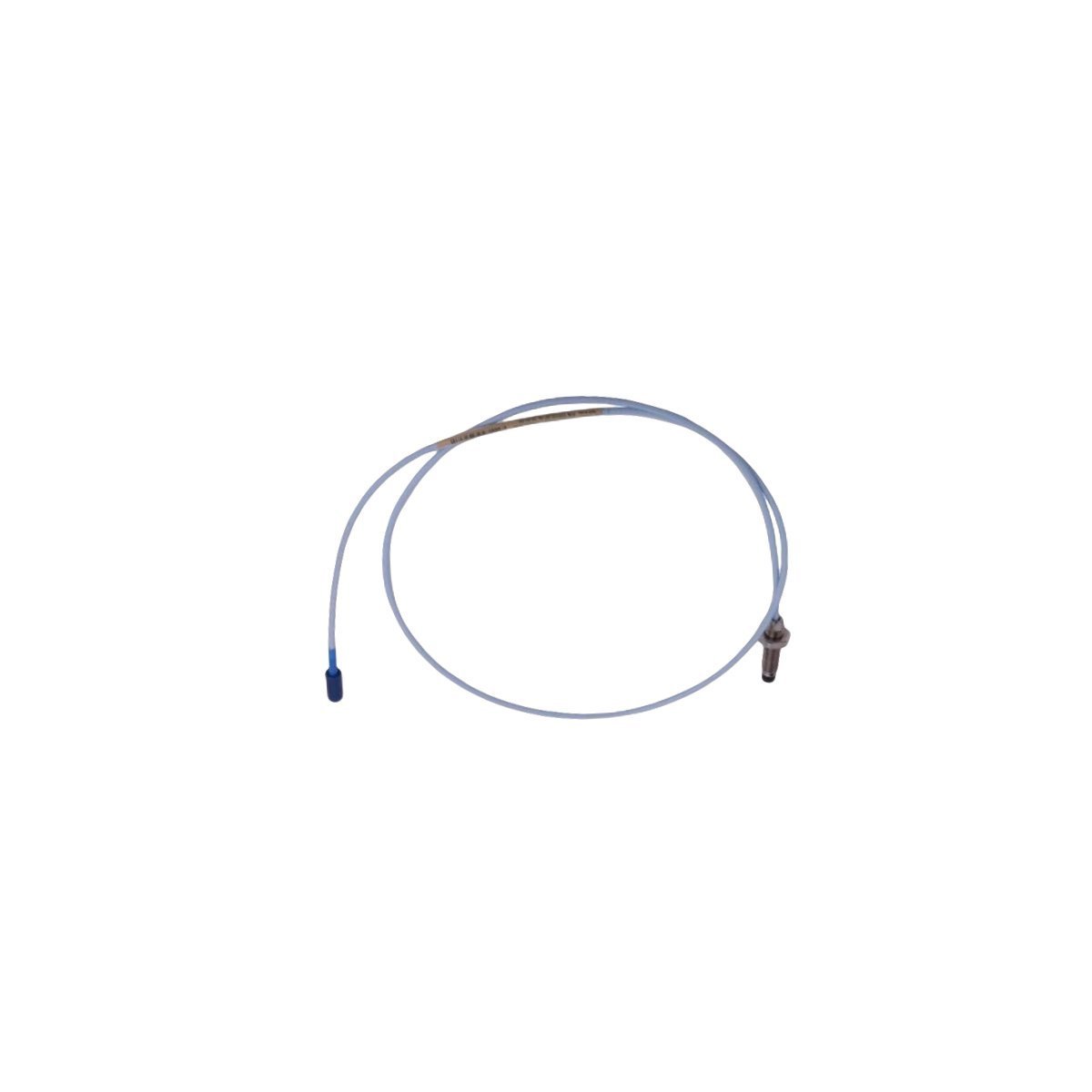

El Bently Nevada 330103-00-05-15-02-CN, también catalogado como 330103 Cable de Extensión, funciona como un componente de hardware dedicado para la transmisión de señales de alta frecuencia entre sondas de proximidad de 8 mm y sensores Proximitor dentro de sistemas de monitoreo de maquinaria rotativa.

Desglose de Sufijos y Matriz de Modelo

• 330103: Cable de extensión estándar 3300 XL.

• 00: Opción de Conector/Cable (Conector estándar).

• 05: Opción de Longitud de Cable (5.0 metros).

• 15: Opción de Longitud Total del Sistema (1.5 metros añadidos a la longitud de la sonda).

• 02: Opción de Aprobación de Agencia (Múltiples aprobaciones: CSA, ATEX, IECEx).

• CN: Identificación específica del país (China).

Especificaciones del Hardware

Monitoreo Mecánico e Integración TSI

El sistema 3300 XL se basa en una escalada precisa de la sonda de corriente de Foucault para asegurar una salida lineal con respecto al desplazamiento del objetivo. La instalación adecuada requiere la validación de la tensión de entrehierro, donde el entrehierro operativo del objetivo se centra típicamente en un punto de ajuste de -10 VCC para mantener la linealidad dentro del rango de 2 mm del transductor. El análisis de la dinámica del rotor, como el monitoreo de la línea central del eje y la vibración orbital, depende de la transmisión de la señal coherente en fase a través del cable de extensión y el sensor Proximitor. La supresión de la diafonía se mantiene mediante un blindaje de alta frecuencia, evitando interferencias cuando se instalan múltiples cables muy cerca dentro de los conductos de la maquinaria.

Información para Pedidos

• 1 x Cable de Extensión 330103-00-05-15-02-CN

• 1 x Protector de conector

• 1 x Conjunto de conector de cable

Directrices de Instalación en Campo

• Enrutamiento: Instalar dentro de conductos eléctricos dedicados. Mantener separación de las líneas de CA de alto voltaje para minimizar la interferencia electromagnética.

• Radio de curvatura: Adherirse a un radio de curvatura mínimo de 25 mm. Una flexión excesiva degrada el dieléctrico coaxial y deteriora la integridad de la señal.

• Especificaciones de Par: Apretar los conectores a los valores de par recomendados por el fabricante. Asegurarse de que todas las conexiones estén completamente asentadas para evitar la entrada de contaminantes.

• Conexión a tierra: Mantener la continuidad del blindaje desde la sonda hasta el monitor. Evitar múltiples puntos de conexión a tierra para prevenir bucles de tierra y ruido de señal.

Preguntas Frecuentes

• ¿Se puede acortar este cable en campo?

  No. El sistema está calibrado de fábrica para longitudes específicas. Cortar el cable cambia la impedancia y las características de fase, lo que resulta en imprecisión en la medición.

• ¿Cuál es el propósito del protector de conector?

  Proporciona un sellado ambiental contra el aceite, la humedad y los residuos, preservando la señal de onda portadora de alta frecuencia de la degradación.

• ¿Es este cable compatible con Proximitors 3300 no XL?

  No. Este cable está optimizado para la arquitectura 3300 XL; las desadaptaciones de impedancia con sistemas más antiguos invalidarán las especificaciones de precisión.

• ¿Cómo identifico el daño interno del cable?

  Utilice un multímetro para medir el conductor central y el blindaje; los circuitos abiertos o cortocircuitos indican un conjunto coaxial dañado que debe ser reemplazado.

• ¿El cable tiene blindaje interno?

  El sufijo 00 indica una construcción estándar sin blindaje. Para áreas de alto impacto, encamine el cable a través de conductos flexibles o rígidos blindados.

• ¿Se puede utilizar en aplicaciones de vacío?

  Sí, los materiales son adecuados para entornos de vacío, siempre que el conjunto se instale correctamente y se mantenga el sellado del conector.

• ¿Cómo debo asegurar el cable?

  Utilice bridas no metálicas a intervalos regulares para evitar vibraciones mecánicas, que pueden inducir ruido en la ruta de la señal.

• ¿Qué define la impedancia de 75 ohmios?

  El sistema 3300 XL está específicamente calibrado para un cable coaxial de 75 ohmios para asegurar una adaptación óptima de la señal de alta frecuencia generada por el Proximitor.
