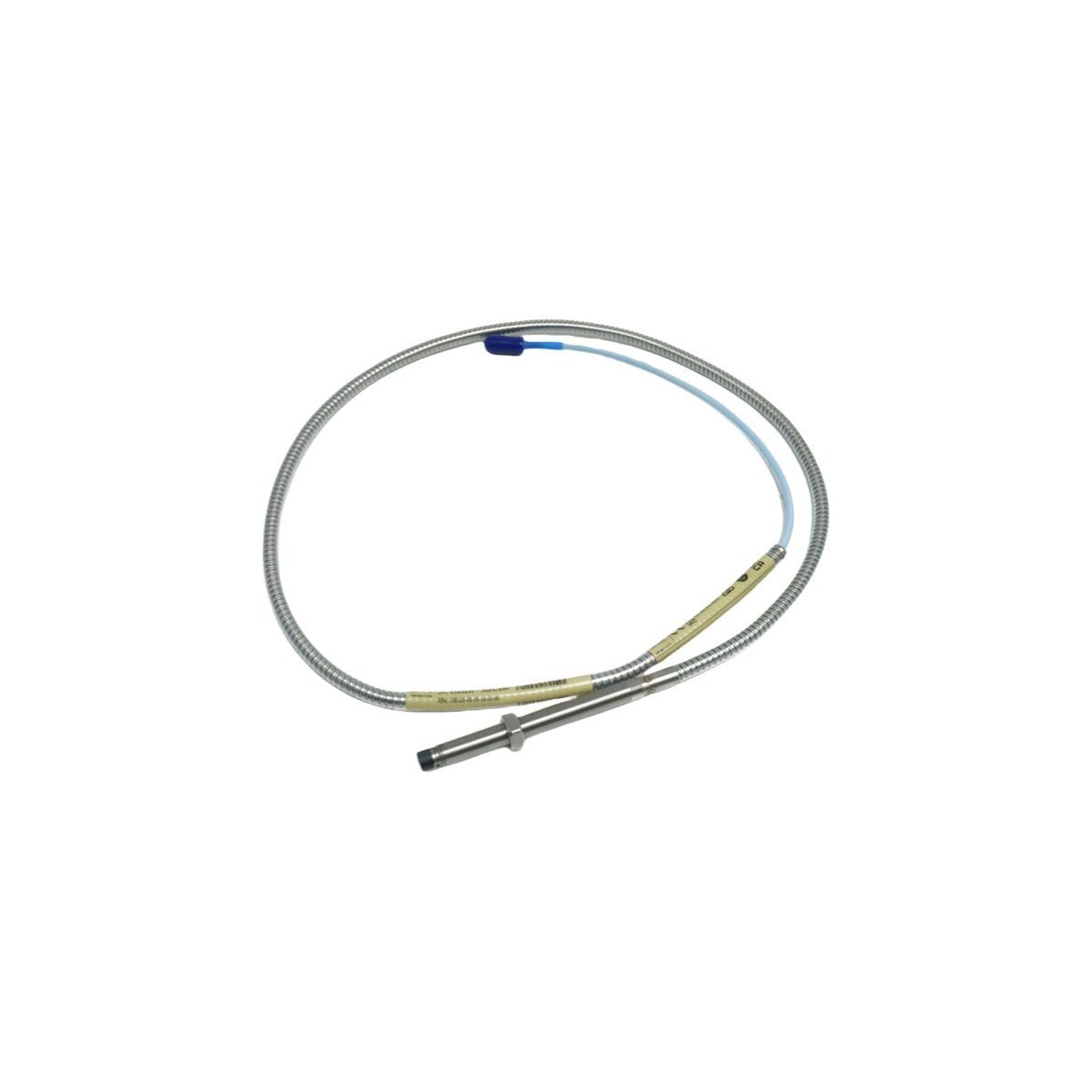

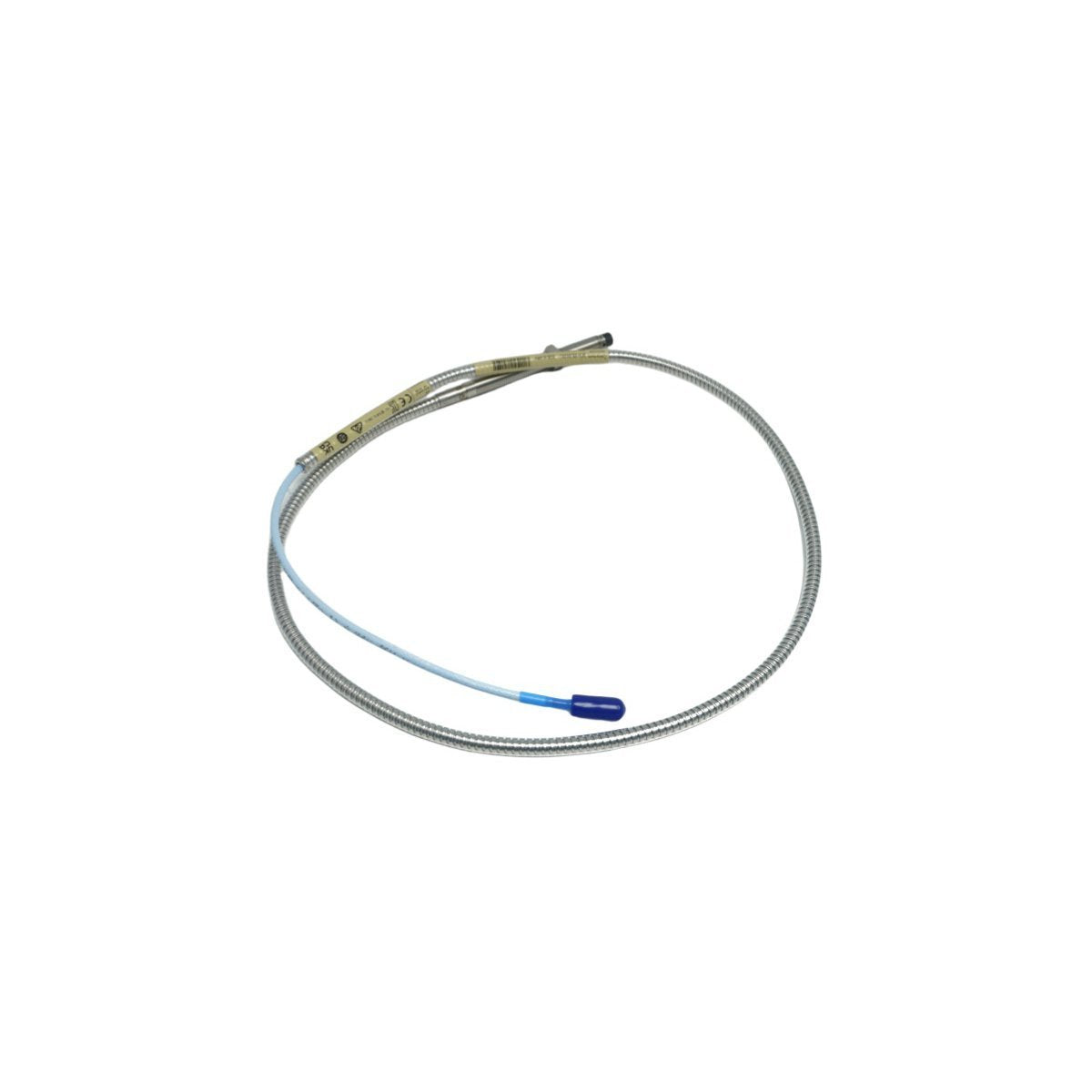

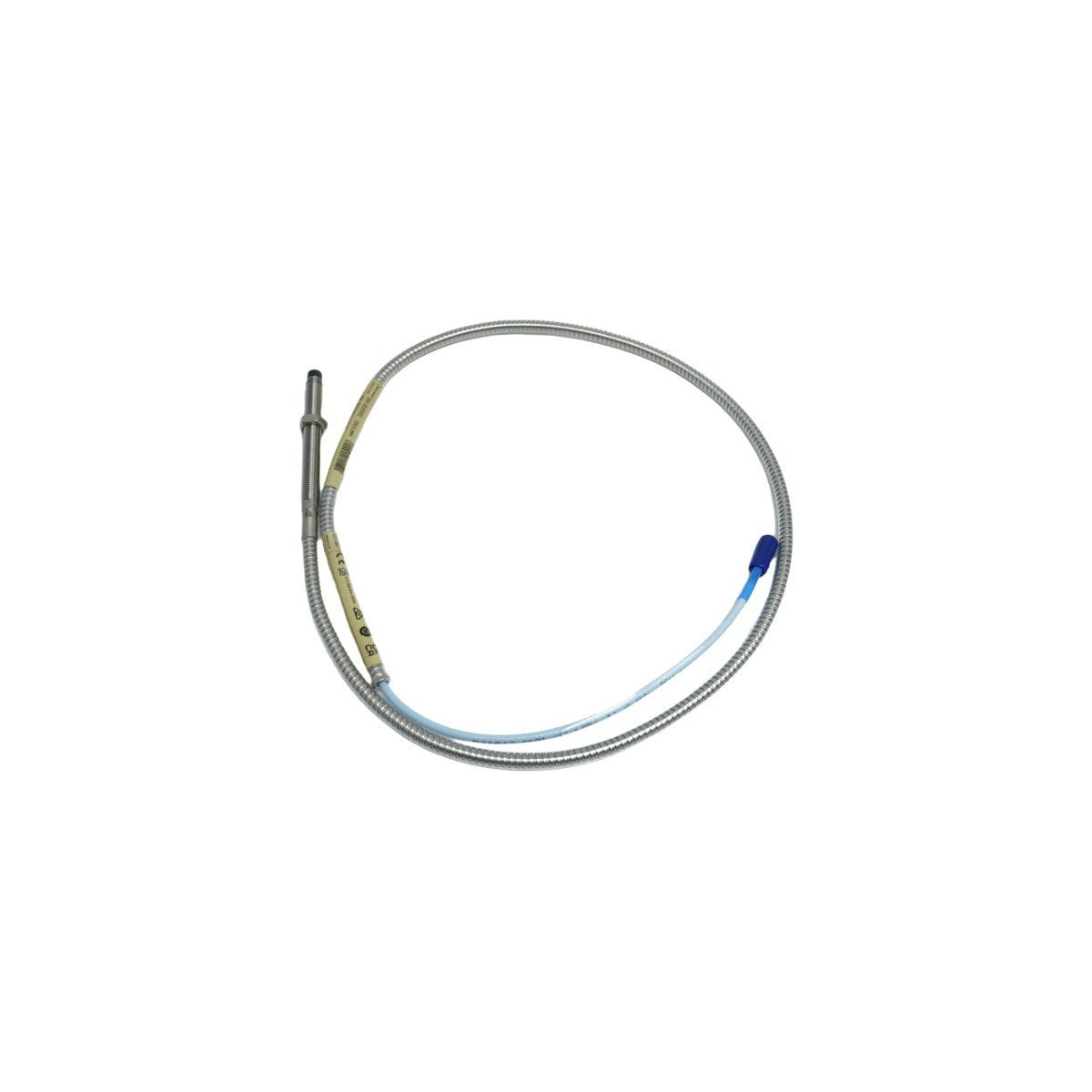

Configurada para la medición de vibración radial de alta precisión y posición axial dentro de la red de monitoreo 3300 XL, la Bently Nevada 330102-00-30-10-02-00 (Sonda de Proximidad 330102) proporciona transducción de señal física directa. Este hardware captura la distancia instantánea entre la punta de la sonda y un objetivo conductor giratorio, enviando la señal resultante al sensor Proximitor para su posterior procesamiento.

Matriz de Configuración y Análisis de Sufijos

• 330102: Sonda de Proximidad 3300 XL de 8 mm

• 00: Longitud sin rosca (métrica)

• 30: Longitud total de la caja (métrica)

• 10: Longitud total (métrica)

• 02: Tipo de conector (Conector coaxial en miniatura ClickLoc)

• 00: Aprobación de agencia (No requerida)

Especificaciones del Hardware

Corrientes Parásitas y Validación de Señal

La sonda funciona mediante un principio inductivo de corrientes parásitas, oscilando a una radiofrecuencia de 1 MHz. Una salida precisa depende de mantener un objetivo de voltaje de brecha de -10 VCC durante el funcionamiento nominal de la máquina para asegurar que la señal permanezca dentro del rango lineal del sensor. La supresión de la diafonía entre múltiples sondas debe gestionarse asegurando un espaciado físico adecuado, típicamente 40 mm o más entre las puntas de las sondas, para evitar interferencias de la señal de 1 MHz. Se requiere una validación periódica de la dinámica del rotor para asegurar que la linealidad de la señal se mantenga consistente con el factor de escala estándar de 7.87 V/mm (200 mV/mil).

Información para Pedidos

• 1 x Sonda de Proximidad de 8 mm 330102-00-30-10-02-00

• 1 x Cubierta protectora del conector

• Documentación de la hoja de datos técnicos

• Documento de conformidad de calibración

Procedimientos de Instalación en Campo

• Apriete la contratuerca de montaje al valor especificado por el fabricante utilizando una llave dinamométrica para asegurar la estabilidad mecánica.

• Asegúrese de que la punta de la sonda mantenga un espacio libre de al menos 10 mm de las paredes laterales del orificio de instalación para eliminar errores de visión lateral.

• Encamine el cableado coaxial a través de conductos metálicos dedicados para proporcionar blindaje contra la interferencia de campos electromagnéticos.

• Verifique la continuidad eléctrica en el bloque de terminales del monitor antes de iniciar el arranque de la máquina.

• Inspeccione los mecanismos ClickLoc del conector en busca de residuos mecánicos antes de acoplarlos con el cable de extensión.

Índice de Consultas Técnicas

• P: ¿Puede esta sonda operar en entornos de alta presión?

  R: Sí, la punta y la carcasa de la sonda están clasificadas para entornos de presión de hasta 60 bar cuando se sellan correctamente con una junta tórica adecuada.

• P: ¿Cómo se conecta a tierra la sonda?

  R: La carcasa de la sonda flota en relación con el común de la señal para evitar bucles de tierra; asegúrese de que el común del monitor esté conectado a un único punto de tierra.

• P: ¿Puedo usar esta sonda con sistemas de 5 m y 9 m indistintamente?

  R: No, el sistema está calibrado para una longitud total específica; la alteración de la longitud del cable cambia la frecuencia y amplitud de resonancia.

• P: ¿Cuál es la importancia de la frecuencia de 1 MHz?

  R: El oscilador de 1 MHz se selecciona para optimizar la profundidad de penetración de las corrientes parásitas para objetivos de acero 4140 estándar.

• P: ¿La punta de PPS requiere un manejo especial?

  R: Evite impactos físicos en la punta de PPS; las grietas o arañazos pueden alterar la permeabilidad del campo magnético y provocar una deriva en la salida.

• P: ¿Por qué es crítico el voltaje de la brecha?

  R: Si la brecha excede el rango lineal (típicamente 2 mm), la señal se recortará, lo que resultará en datos de vibración inexactos y posibles errores del sistema de monitoreo.

• P: ¿Estas sondas están protegidas contra la humedad?

  R: El conjunto de la sonda está herméticamente sellado en la conexión del cable; sin embargo, utilice protectores de conector para las conexiones expuestas.

• P: ¿Puedo usar esto con objetivos no ferrosos?

  R: La escala de la sonda está calibrada para acero 4140; el uso de otros materiales requiere un ajuste del factor de calibración para mantener la precisión de la medición.
