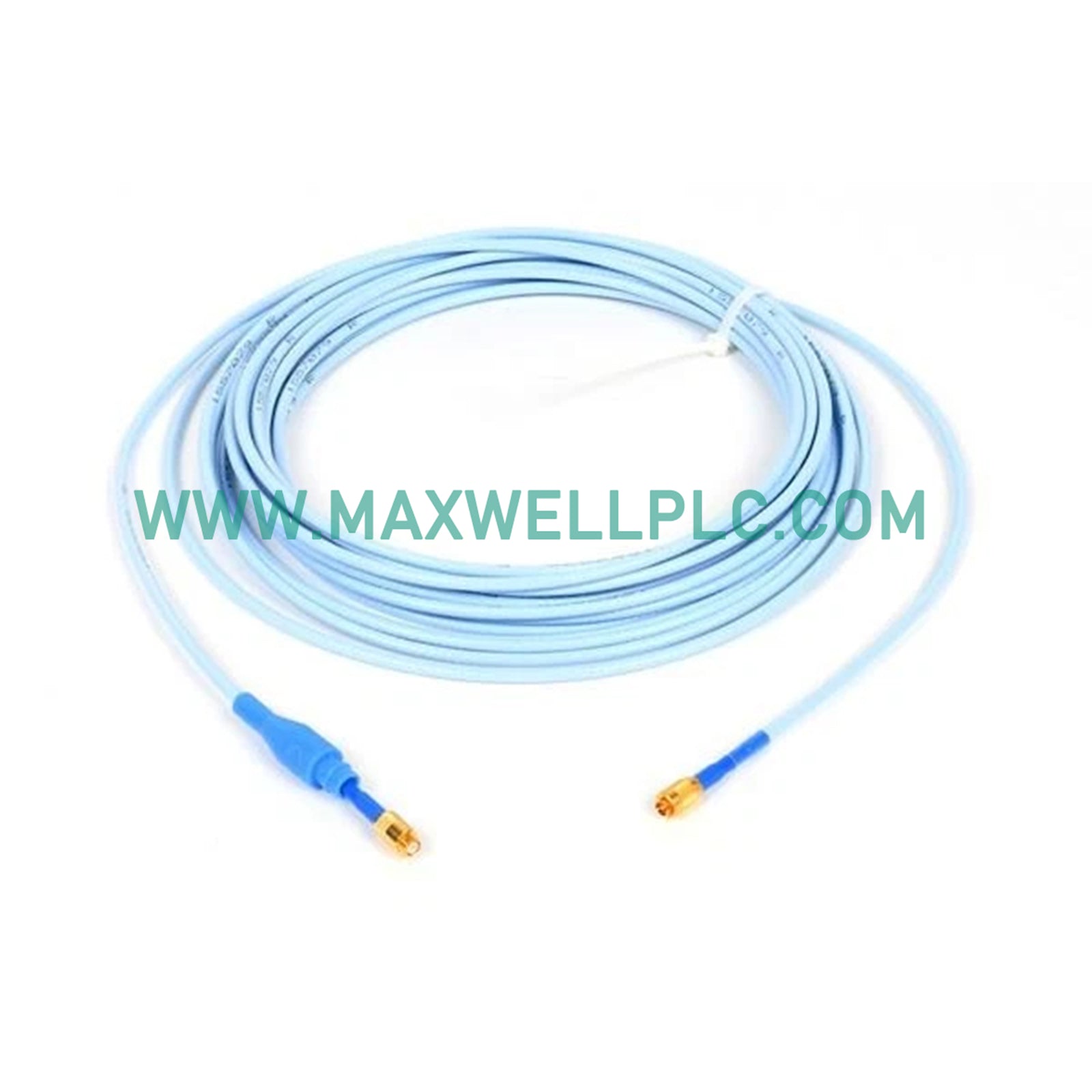

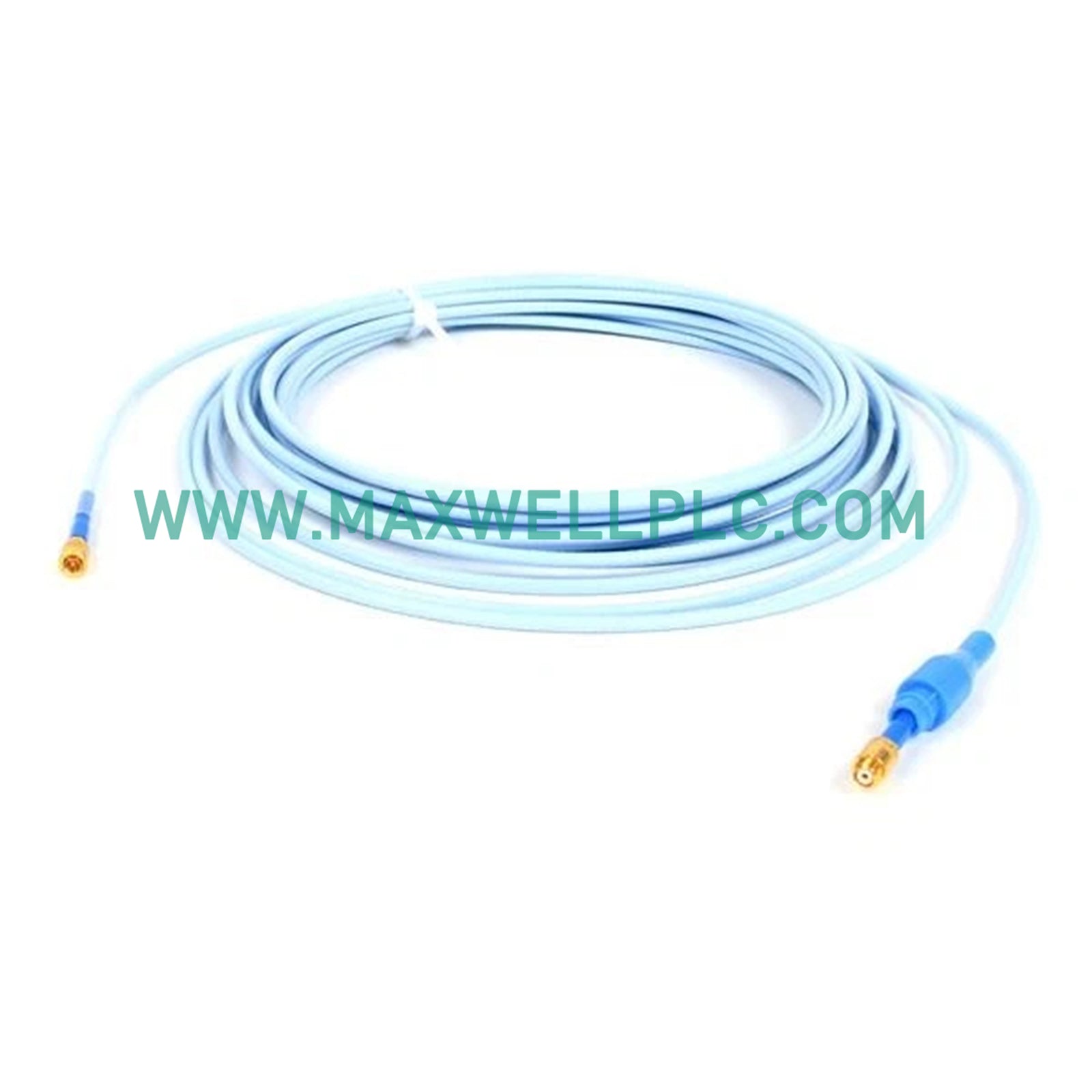

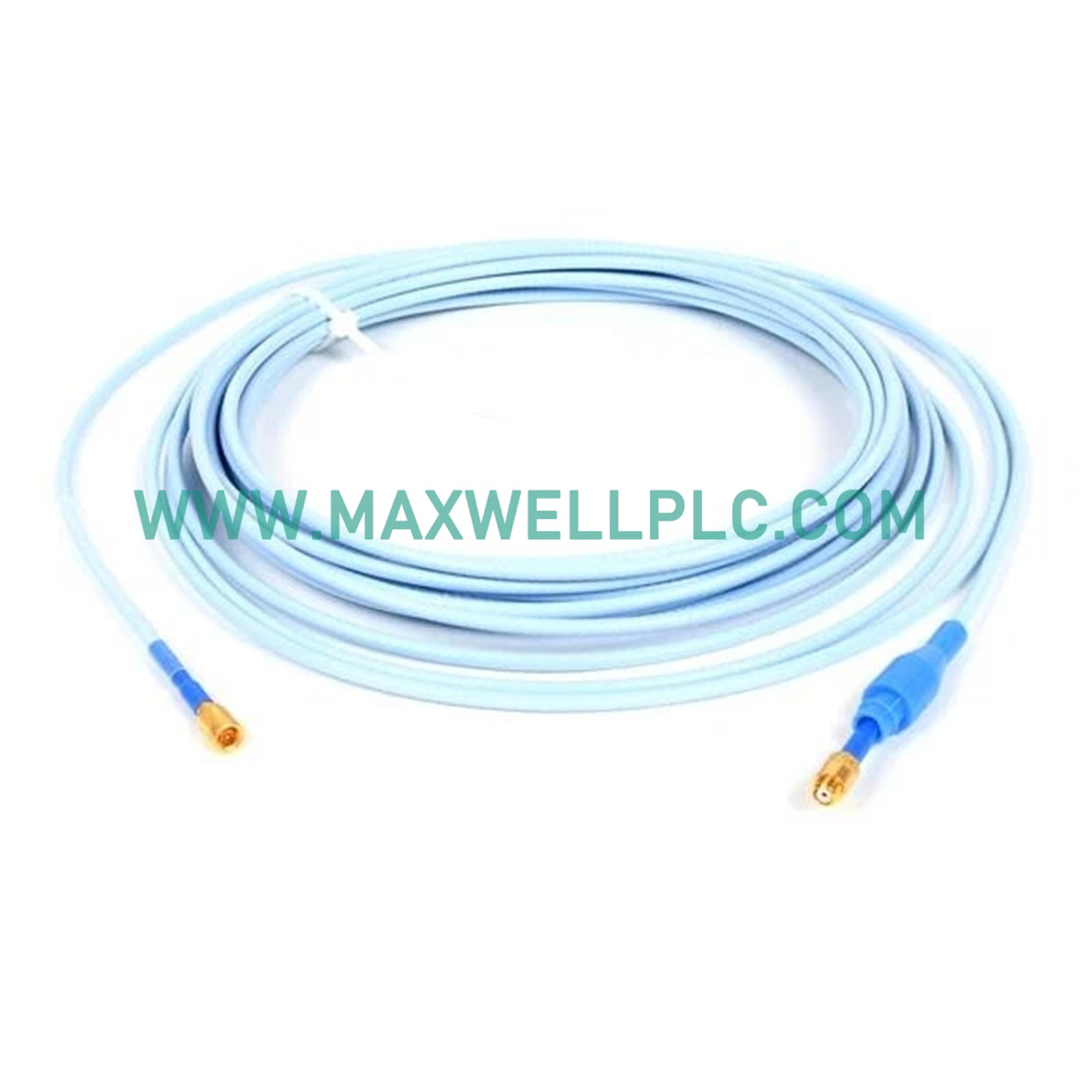

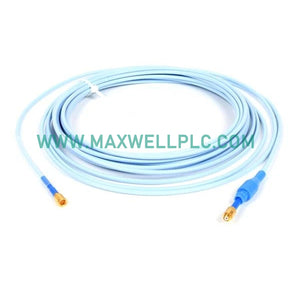

Configurada para la medición precisa de la posición del rotor en maquinaria rotativa, la Bently Nevada 330101-08-20-12-05 (sonda de proximidad de 8 mm 330101) proporciona una adquisición directa de la señal física para plataformas de monitoreo de vibraciones.

Matriz de Configuración

• Modelo: 330101 (Sonda 3300 XL de 8 mm)

• Rosca: 3/8-24 UNF (Sin armadura)

• Longitud del cable: 2,0 metros (6,6 pies)

• Conector: Coaxial en miniatura ClickLoc

• Tipo de cable: FluidLoc

• Aprobación de la agencia: CSA, ATEX, IECEx

Especificaciones del Hardware

Monitoreo mecánico e integridad de la señal

El transductor utiliza un principio de corrientes de Foucault para detectar el desplazamiento del eje en relación con la punta de la sonda. El análisis preciso de la dinámica del rotor requiere una validación precisa del voltaje de espacio, con objetivos típicos establecidos en -10 VCC a un espacio de 1,27 mm. Mantener la integridad de la señal del sistema requiere un estricto cumplimiento de las directrices de supresión de diafonía; las sondas adyacentes deben estar espaciadas para evitar interferencias de frecuencia portadora. La construcción del cable FluidLoc proporciona un sellado ambiental, evitando la entrada de fluido en el dieléctrico coaxial que de otro modo podría alterar la impedancia del sistema y degradar la señal de salida dinámica.

Información para pedidos

• Unidad de sonda de proximidad 330101-08-20-12-05

• Cable coaxial FluidLoc integral (2,0 m)

• Tuercas de montaje (2x)

• Documentación de cumplimiento normativo y de seguridad

Directrices de instalación en campo

• Preparación de la superficie: Asegúrese de que el área del eje objetivo sea lisa y esté libre de rebabas para mantener la linealidad de la señal.

• Roscado: La rosca de montaje 3/8-24 UNF permite ajustes axiales finos; apriete firmemente las tuercas de bloqueo para evitar la deriva bajo vibración.

• Espacio libre: Asegúrese de que la punta de la sonda esté instalada con el espacio de aire inicial recomendado para evitar el contacto durante eventos transitorios de alta amplitud.

• Conexión a tierra: Asegure la carcasa de la sonda a una toma de tierra común de la máquina para mantener la estabilidad de la ruta de retorno de la señal.

• Tendido de cables: Mantenga el cable coaxial alejado de posibles fuentes de alta EMI y evite dobleces pronunciados que excedan la especificación de radio mínimo del cable.

Información de entrega

• Tiempo de entrega: 2-7 días una vez finalizado el pago.

• Logística: Envío global a través de DHL, FEDEX o UPS.

• Embalaje: Todas las unidades se incluyen en un embalaje industrial antiestático para evitar daños electrostáticos y soportar los esfuerzos de manipulación durante el tránsito.

Preguntas frecuentes

• P: ¿Es la sonda 330101 compatible con los Proximitors del sistema 3300 antiguos?

  R: Sí, es compatible con versiones anteriores, pero la precisión del sistema se optimiza cuando se utiliza con los componentes del transductor 3300 XL correspondientes.

• P: ¿Cuál es el propósito de la rosca 3/8-24 UNF?

  R: Proporciona la interfaz mecánica estándar para el montaje de la sonda en carcasas de cojinetes y soportes de sonda de proximidad.

• P: ¿Requiere la sonda recalibración en campo?

  R: No, el sistema 3300 XL está calibrado de fábrica para la intercambiabilidad, eliminando la necesidad de calibración de la sonda específica del sitio.

• P: ¿Puede el cable FluidLoc exponerse al aceite hidráulico?

  R: Sí, el diseño FluidLoc está diseñado para resistir la absorción de fluidos y la degradación cuando se expone a lubricantes industriales comunes.

• P: ¿Qué sucede si la punta de la sonda toca el eje?

  R: El contacto puede provocar daños mecánicos en la punta de la sonda y una pérdida temporal de la señal, lo que activará una alarma de "Peligro" del monitor.

• P: ¿Puedo usar esta sonda en áreas peligrosas?

  R: Sí, este modelo incluye las aprobaciones CSA, ATEX e IECEx para su uso en entornos peligrosos certificados cuando se instala con las barreras adecuadas.

• P: ¿Cómo verifico que la sonda está operativa?

  R: Verifique la salida de voltaje del espacio en los terminales del Proximitor utilizando un multímetro de alta impedancia para asegurarse de que el valor se encuentre dentro del rango de funcionamiento lineal.

• P: ¿El cable está blindado en este modelo específico?

  R: No, esta configuración se suministra sin blindaje metálico.
