Configuradas para un seguimiento de alta precisión del desplazamiento del rotor dentro de las redes de maquinaria industrial, las sondas de proximidad Bently Nevada 330101-00-59-15-02-05 (330101-00-59-15-02-05) proporcionan una ejecución física y eléctrica directa. El conjunto convierte las alteraciones dinámicas de la holgura del eje en variaciones proporcionales de voltaje eléctrico de bajo nivel a través de un acoplamiento magnético sin contacto.

Desglose del número de pieza y matriz de configuración

Especificaciones de hardware

Dinámica del rotor y escalado del transductor

El sensor realiza un escalado continuo de la sonda de corrientes parásitas para cuantificar los espacios mecánicos instantáneos entre la punta de la sonda y la superficie del eje giratorio. La alineación operativa se basa en una estricta validación del voltaje de espacio frente a los objetivos estándar de -10 VCC para garantizar características de respuesta lineal. Las señales de dinámica del rotor pasan directamente a los racks de monitoreo sin desgaste por fricción. Los caminos incorporados de supresión de diafonía preservan la fidelidad de la señal cuando se instalan múltiples canales de transductor en configuraciones de carcasa de alta densidad.

Información para pedidos

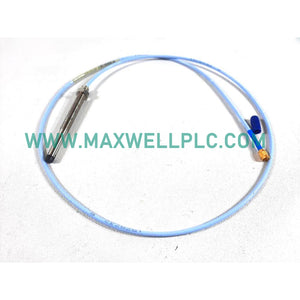

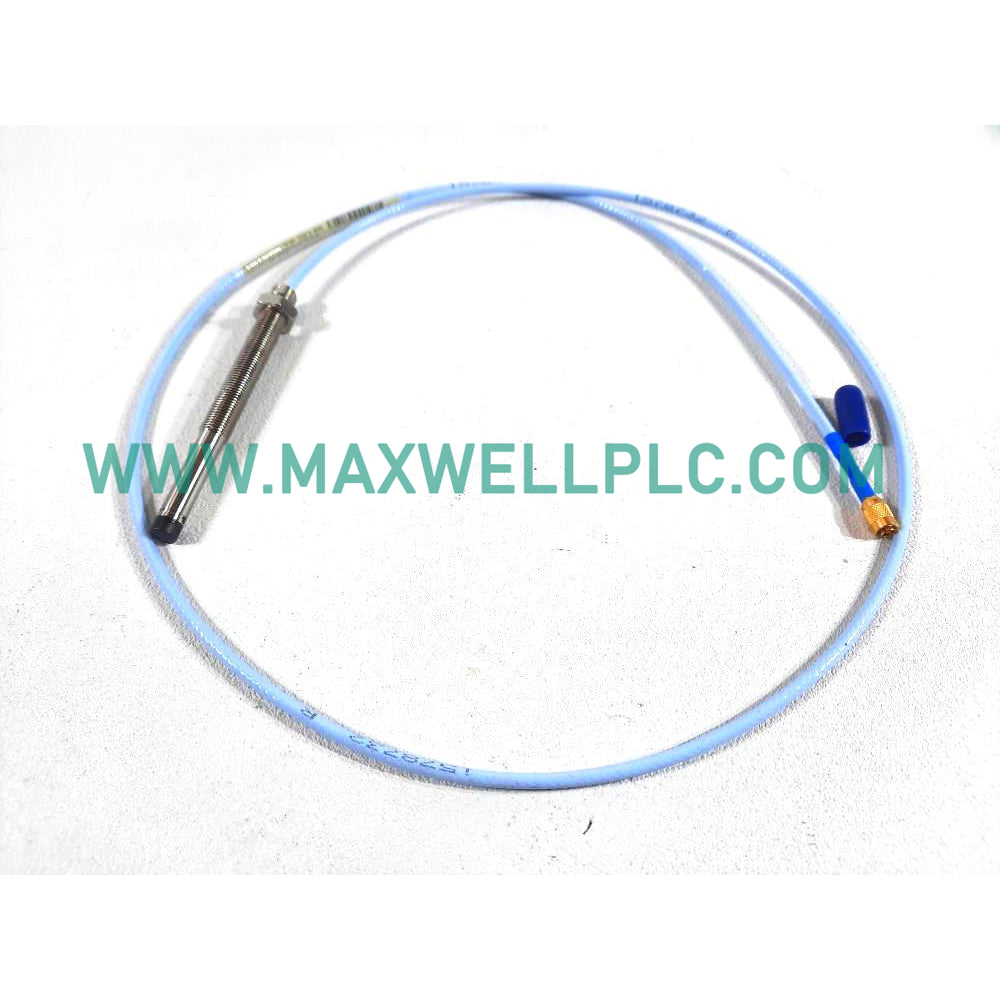

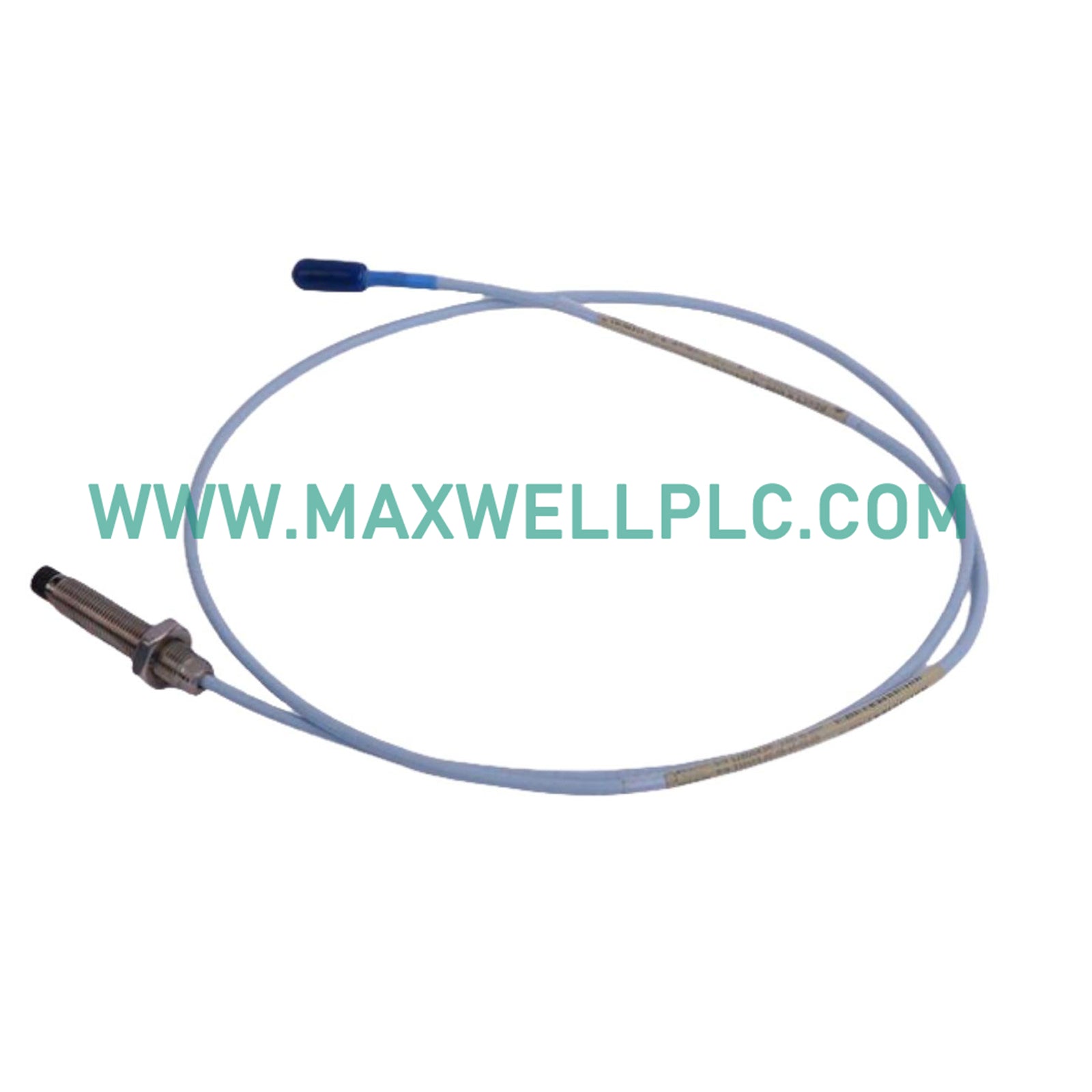

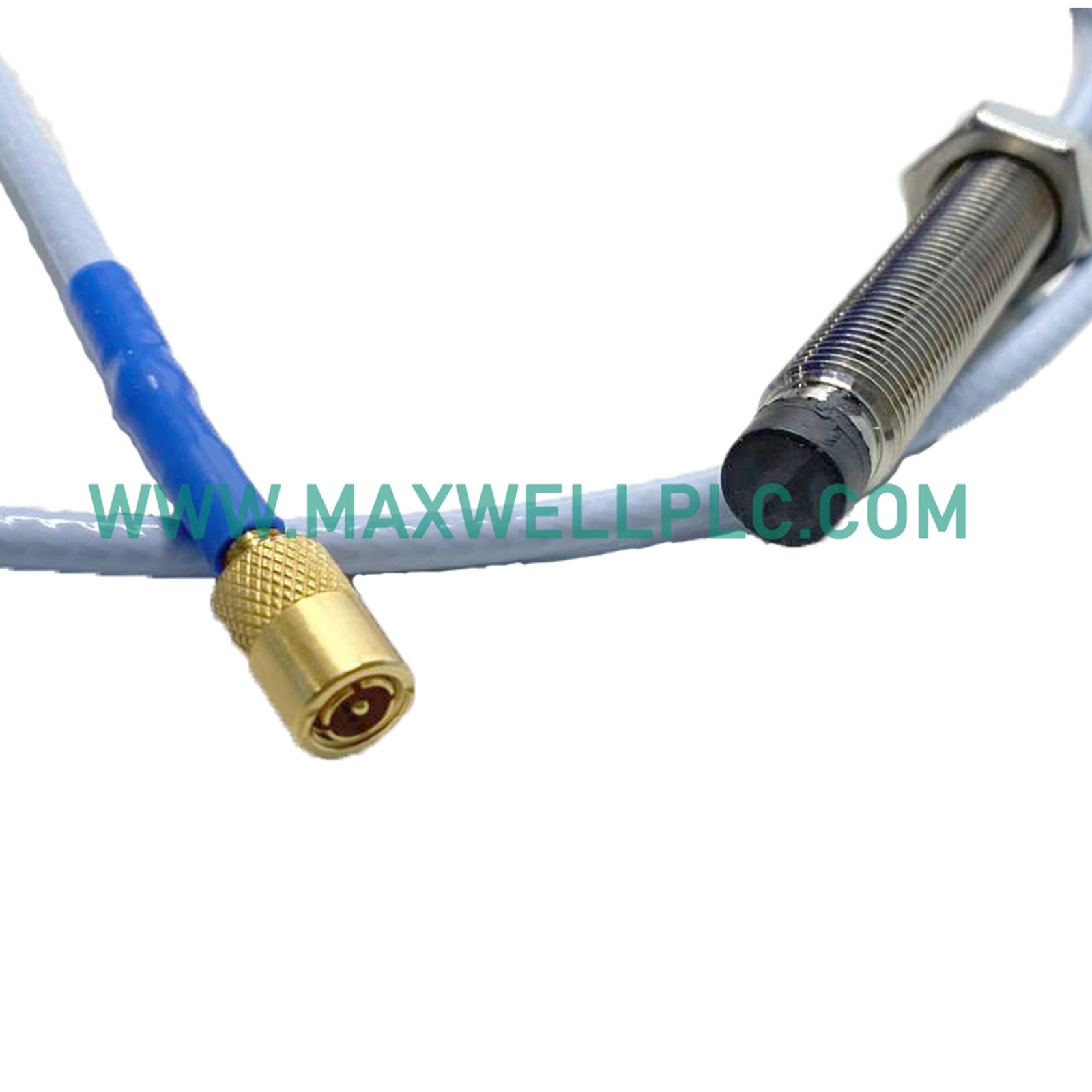

• 1 sonda de proximidad 3300 XL de 8 mm (número de pieza: 330101-00-59-15-02-05)
• 1 juego de contratuerca y arandela de montaje
• 1 folleto de referencia técnica del producto

Pautas de instalación en campo

• Enrosque la sonda en el puerto mecánico designado, asegurando un mínimo de 5 roscas completas.
• Asegure la contratuerca con herramientas de torsión calibradas, evitando fuerzas de torsión rotacionales en la línea coaxial.
• Aleje los cables de señal de los conductores de alta corriente para eliminar las interferencias electromagnéticas inducidas.
• Termine el drenaje del blindaje del cable estrictamente en la barra de tierra del panel del monitor para evitar bucles de tierra.

Preguntas frecuentes

• P: ¿Cuál es el factor de escala calibrado para este modelo específico de sonda de proximidad?
• R: El factor de escala es de 7,87 V/mm (200 mV/mil) en todo su rango de medición lineal.
• P: ¿Cómo influye el cambio de temperatura ambiente en el rendimiento eléctrico?
• R: La compensación de material interna restringe la deriva de la señal dentro del rango operativo definido de -51 °C a 177 °C.
• P: ¿Cuál es el propósito de verificar el voltaje de espacio de -10 VCC durante la calibración?
• R: Confirma que la sonda está centrada con precisión en el punto medio operativo lineal de su curva de voltaje.
• P: ¿Puede este transductor implementarse en lugares peligrosos y explosivos?
• R: Sí, incorpora clasificaciones de protección CSA certificadas para zonas industriales peligrosas.
• P: ¿Cuál es la profundidad mínima de rosca obligatoria requerida para la instalación?
• R: Los instaladores deben encajar al menos 5 roscas completas para garantizar la estabilidad mecánica bajo fuertes vibraciones.
• P: ¿La sonda requiere una fuente de voltaje externa aislada?
• R: No, funciona pasivamente, recibiendo energía de excitación directamente de su unidad Proximitor correspondiente.
• P: ¿Cómo deben protegerse las conexiones coaxiales de la humedad ambiental?
• R: Los conectores requieren una fijación segura ClickLock encerrada dentro de cajas de conexiones selladas a la intemperie.
• P: ¿Son intercambiables los cables de extensión entre diferentes configuraciones de sonda?
• R: Los cables de extensión deben coincidir con la estricta capacitancia eléctrica del sistema especificada para la plataforma 3300 XL.
