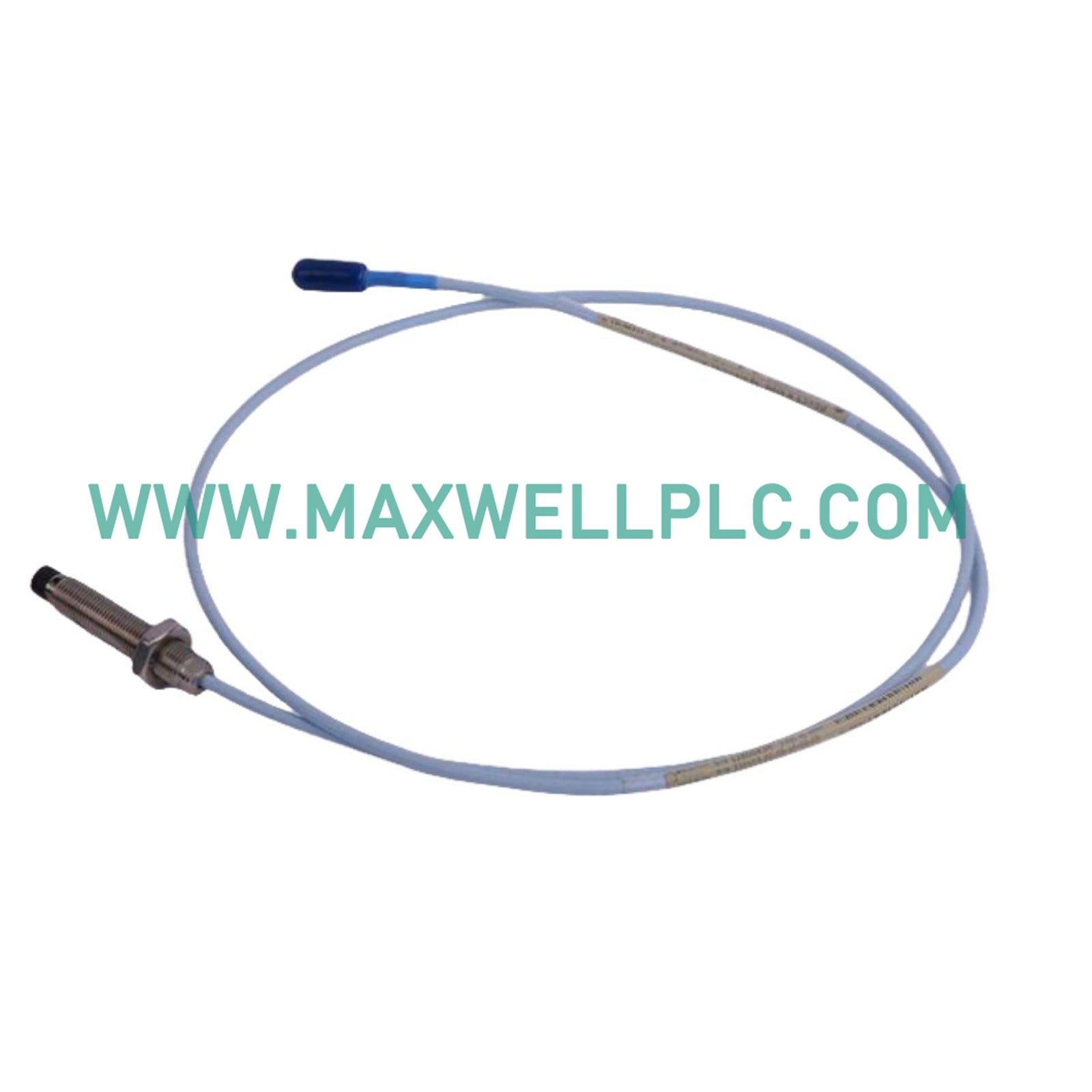

Configurada para la medición continua del desplazamiento radial en plataformas de maquinaria rotativa, la sonda de proximidad Bently Nevada 330101-00-30-90-02-05 (330101-00-30-90-02-05) proporciona una ejecución física y eléctrica directa transformando las variaciones mecánicas de la holgura de aire en señales de tensión de bajo nivel proporcionales.

Desglose de Sufijos y Matriz de Configuración

Especificaciones de Hardware

Dinámica del Rotor y Escala del Transductor

El conjunto realiza el escalado de la sonda de corriente de Foucault para monitorear las holguras mecánicas dinámicas y estáticas entre la punta de la sonda y la superficie del eje giratorio. La validación continua de la tensión de la holgura contra los objetivos estándar de -10 VCC confirma el posicionamiento adecuado del sensor y el sesgo eléctrico durante el funcionamiento activo de la máquina. Las señales de la dinámica del rotor se capturan sin contacto físico, eliminando el desgaste por fricción en condiciones de turbina de alta velocidad. Las propiedades de supresión de diafonía protegen la integridad de la señal cuando múltiples canales operan muy cerca dentro de carcasas de maquinaria ajustadas.

Información de Pedido

• 1 x Sonda de proximidad 3300 XL de 8 mm (Número de pieza: 330101-00-30-90-02-05)
• 1 x Tuerca de montaje roscada y conjunto de arandela de bloqueo
• 1 x Folleto de instrucciones técnicas y hoja de cumplimiento

Pautas de Instalación en Campo

• Enrosque el conjunto de la sonda en el puerto de montaje de la máquina manteniendo un mínimo de 5 roscas completas para la estabilidad estructural.
• Apriete las tuercas de montaje con herramientas calibradas evitando cualquier tensión torsional en la conexión del cable coaxial.
• Encamine el cableado de la señal lejos de los conductos de alimentación de alto voltaje para eliminar la interferencia electromagnética inducida en el bucle de medición.
• Verifique que el cable de drenaje de la pantalla del cable esté conectado a tierra estrictamente en el punto de terminación del panel del monitor para evitar bucles de tierra.

Preguntas Frecuentes

• P: ¿Cuál es el factor de escala de salida nominal para este modelo de sonda de proximidad?
• R: El factor de escala es exactamente 7.87 V/mm (200 mV/mil) en todo el rango de operación lineal.
• P: ¿Cómo afecta la fluctuación de temperatura a la precisión de la medición?
• R: La compensación térmica integrada limita la deriva de la salida en todo el rango de operación de -51 °C a 177 °C.
• P: ¿Cuál es la función del objetivo de tensión de holgura de -10 VCC durante la configuración?
• R: Alinea el punto de operación de la sonda con el punto medio exacto de su curva de respuesta de tensión lineal.
• P: ¿Se puede instalar este componente en zonas industriales peligrosas?
• R: Sí, incluye certificaciones CSA de área peligrosa para entornos industriales explosivos.
• P: ¿Cuál es el acoplamiento de rosca mínimo requerido para un montaje adecuado?
• R: Los instaladores deben mantener al menos 5 roscas completas de acoplamiento para soportar las altas vibraciones de la maquinaria.
• P: ¿La sonda requiere una conexión de fuente de alimentación externa?
• R: No, funciona pasivamente, recibiendo la potencia de excitación directamente del sensor Proximitor conectado.
• P: ¿Cómo debe protegerse el conector coaxial contra la entrada de humedad?
• R: Los conectores deben asegurarse con accesorios ClickLock y encerrarse en carcasas protectoras de empalme.
• P: ¿Son intercambiables los cables de extensión entre diferentes configuraciones de 3300 XL?
• R: Los cables de extensión deben coincidir con la clasificación de capacitancia del sistema específica requerida para la plataforma 3300 XL.
