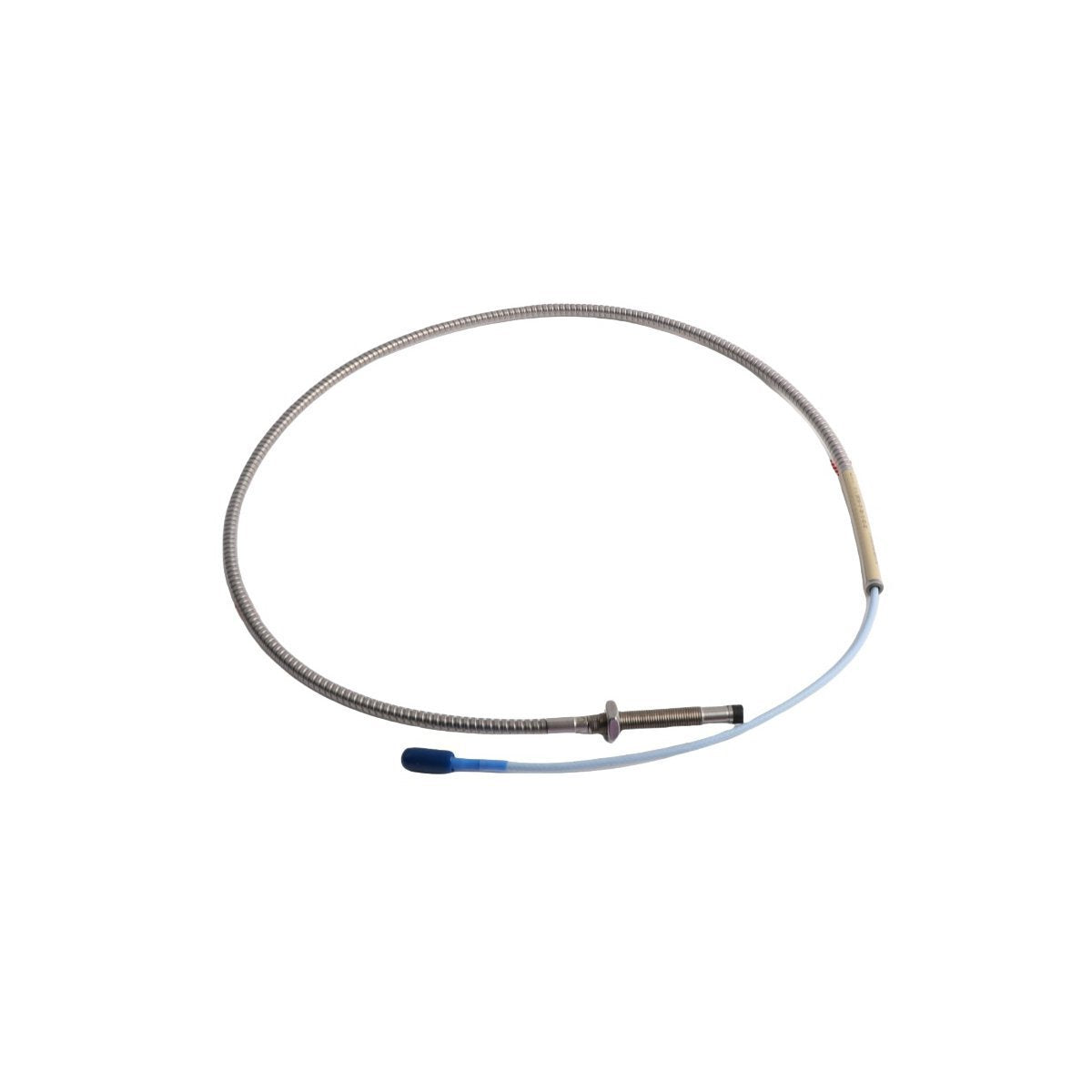

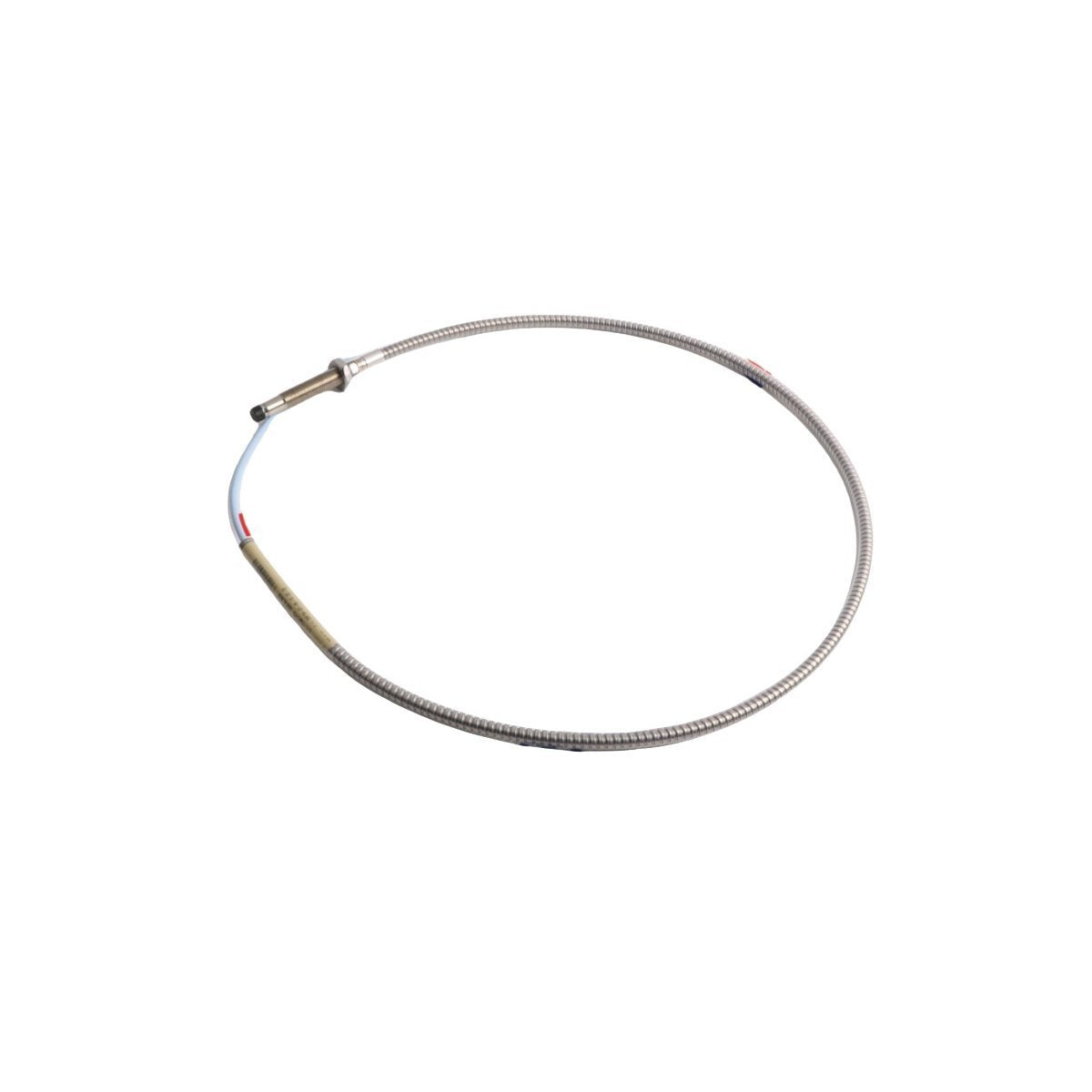

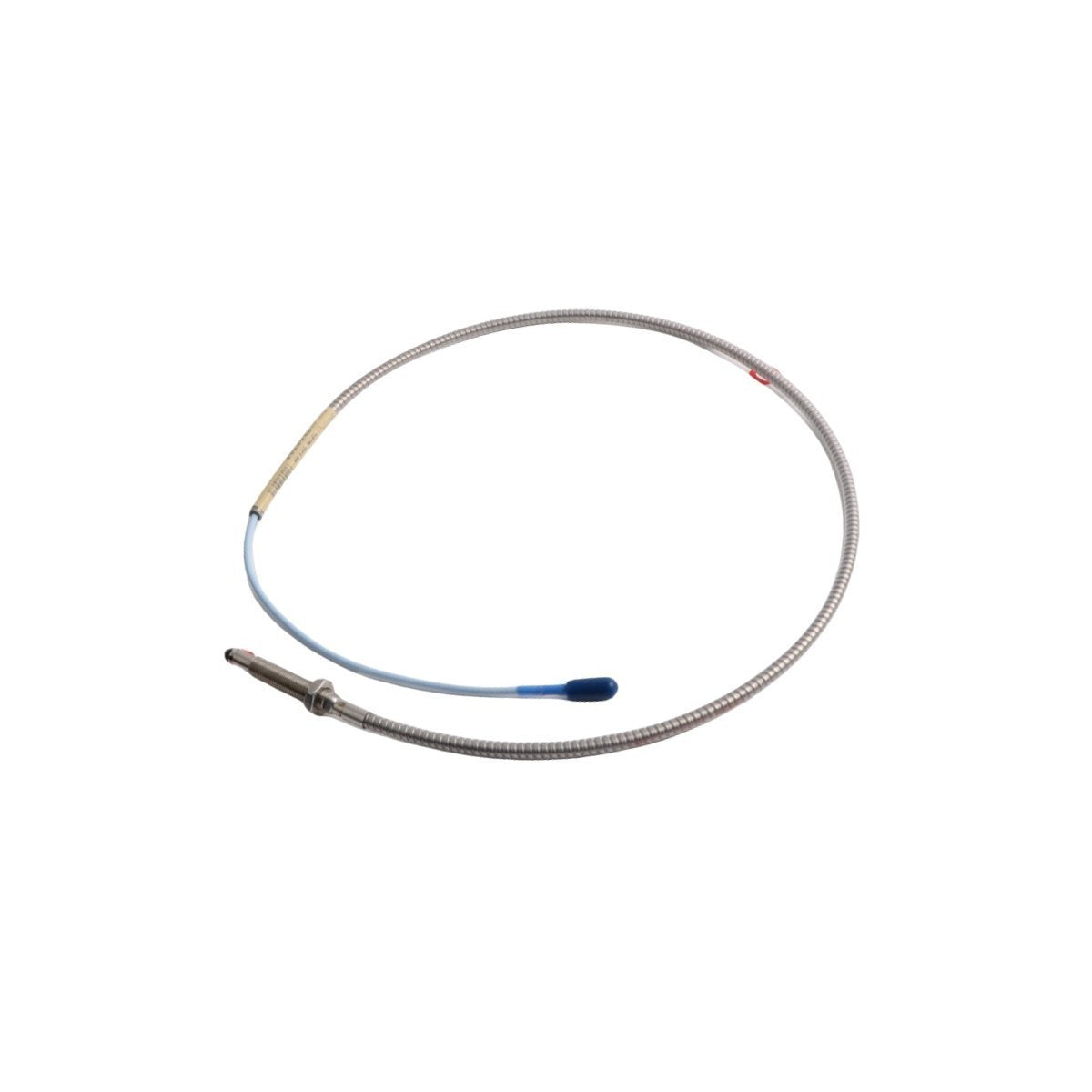

La Bently Nevada 330101-00-11-15-12-CN es un conjunto de sonda de proximidad de 8 mm diseñado para la medición de posición radial y axial sin contacto en maquinaria rotativa. Este componente sirve como sensor principal dentro del sistema de transductor 3300 XL, convirtiendo el desplazamiento físico del eje en una señal de voltaje proporcional.

Especificaciones de Hardware

Configuración física y eléctrica

Esta unidad cuenta con una punta de PPS de 8 mm de diámetro estándar montada en una carcasa de acero inoxidable AISI 303. El conjunto de la sonda incluye un cable coaxial integral terminado con un conector compatible con los sensores Proximitor 3300 XL. La calibración total del sistema —que consiste en la sonda, el cable de extensión y el Proximitor— está optimizada para un monitoreo de precisión en el rango lineal especificado.

Requisitos operativos

• Validación de voltaje de espacio: Durante la puesta en marcha inicial, el voltaje de espacio debe ajustarse al objetivo de -10 VCC. Esto garantiza que el objetivo del eje esté centrado dentro del rango de funcionamiento lineal del sensor.

• Integridad de la señal: La supresión de diafonía depende del mantenimiento de la continuidad del blindaje. El blindaje coaxial debe conectarse a tierra solo en el extremo del monitor para evitar bucles de tierra que introduzcan ruido electromagnético en los datos de la dinámica del rotor.

• Restricciones ambientales: El conjunto de la sonda está clasificado para funcionar entre -35 °C y +177 °C. La exposición a temperaturas que excedan este límite comprometerá las propiedades dieléctricas de la punta de PPS y el cableado interno.

• Par de instalación: Los cuerpos de la sonda roscados deben asegurarse en los soportes de montaje utilizando las contratuercas provistas, apretadas a 15 Nm para evitar el aflojamiento inducido por vibraciones.

• Consideraciones de la superficie: La precisión de la medición requiere una superficie objetivo conductora y no magnética. Los arañazos, rebabas o variaciones del recubrimiento de la superficie modularán el campo de corriente de Foucault y degradarán la calidad de la señal.

Manipulación y tránsito

Las unidades están protegidas por un embalaje industrial antiestático para evitar daños por descarga electrostática en la bobina interna y el dieléctrico coaxial. El envío incluye la sonda, los herrajes de montaje y las cubiertas protectoras antipolvo del conector. Los plazos de entrega suelen ser de 2 a 7 días, con entrega coordinada a través de DHL, FEDEX o UPS.

Consultas técnicas

• Compatibilidad: Esta sonda está adaptada en impedancia específicamente al Proximitor 3300 XL y no se puede utilizar con componentes estándar 3300 antiguos.

• Integridad del cable: El cable coaxial está calibrado de fábrica para una capacitancia específica; no se permite cortar ni empalmar el cable, ya que altera la respuesta de frecuencia de la señal.

• Conexión a tierra de la carcasa: La carcasa de la sonda está al mismo potencial eléctrico que la carcasa de la máquina; asegúrese de que el soporte de montaje esté correctamente unido al bastidor de la máquina para evitar potenciales flotantes.

• Indicadores de fallo: Un cambio repentino en el voltaje de espacio o un nivel de ruido de alta frecuencia (50/60 Hz) indica típicamente una rotura del blindaje del cable o un cortocircuito de conector a terminal.

• Limpieza: Retire el aceite o los residuos residuales de la interfaz del conector antes de acoplarlo para evitar rutas de fuga resistivas que podrían sesgar la señal de la sonda.

• Daño de la punta: La abrasión menor de la punta es generalmente aceptable, pero el agrietamiento estructural de la punta de PPS requiere el reemplazo inmediato del sensor para garantizar la uniformidad del campo eléctrico.

• Redundancia: En el monitoreo crítico de maquinaria, las sondas se instalan típicamente en configuraciones 2oo2 (dos de dos) o redundantes para garantizar la disponibilidad de datos durante una falla de un solo sensor.

• Pruebas: La verificación de la sonda se realiza utilizando un soporte de calibración estático; las pruebas de campo se limitan a las verificaciones de voltaje de espacio y continuidad de salida.
