21505-00-28-05-02 Sonda de proximidad Bently Nevada

Bently Nevada

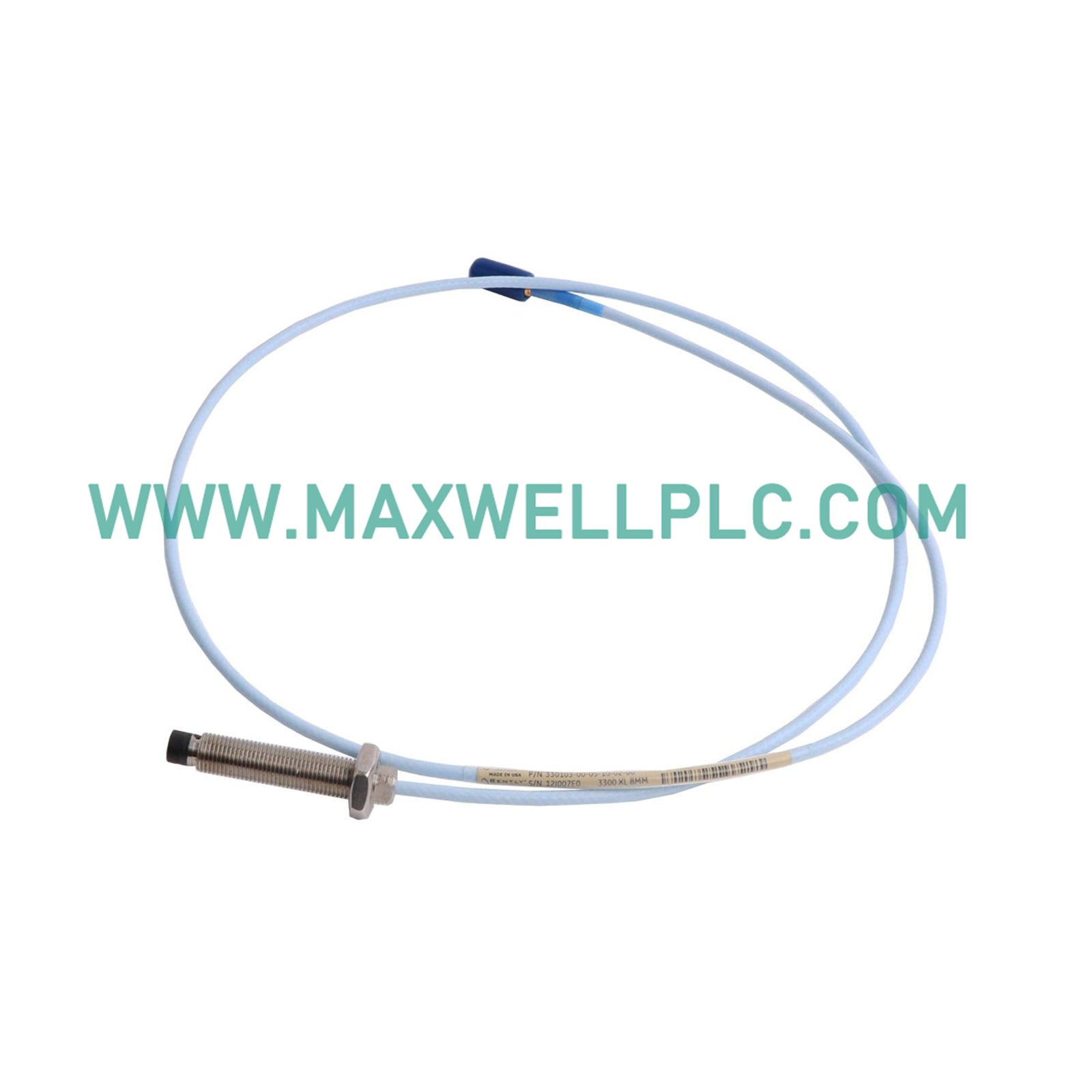

21505-00-28-05-02 Sonda de proximidad Bently Nevada Serie 7200

SKU: 21505-00-28-05-02

En existencia

Dimensiones: 55 x 1.5 x 1.5 cm
País de origen: USA
Pago: T/T, Western Union
Puerto de embarque: Xiamen

Categorías : Bently Nevada, Todos los productos

Etiquetas : 7200 Proximity Transducer Systems, Bently Nevada 7200, Extension Cables, Proximity Probes

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

La Bently Nevada 21505-00-28-05-02 sirve como la sonda de proximidad 21505 primaria utilizada para ejecutar mediciones de desplazamiento estático y dinámico sin contacto en las plataformas de los sistemas de transductores de proximidad de la serie 7200.

Desglose de la nomenclatura de sufijos

Las opciones modulares para la sonda de proximidad 21505-00-28-05-02 se designan de la siguiente manera:

21505: Serie de modelo base para la sonda de proximidad de 8 mm de la serie 7200 (montaje estándar, rosca 3/8-24 UNF).
-00: Longitud de caja sin rosca de 0.0 pulg.
-28: Longitud total de la caja de 2.8 pulg.
-05: Opción de longitud total de cable de 0.5 m (20 pulg.).
-02: Equipada con un conector coaxial macho en miniatura.

Especificaciones de hardware

Parámetro	Especificación
Modelo	21505-00-28-05-02
Marca	Bently Nevada
Origen	EE. UU.
Peso	0.06 kg
Dimensiones de envío	55.0 x 1.5 x 1.5 cm
Temperatura de funcionamiento	-51 a +100 °C (sonda y cable integrado)
Consumo de energía	Componente de transductor pasivo; el sistema consume 12 mA a -17.5 VCC a -26 VCC
Rango de medición lineal	2.0 mm (80 milésimas de pulgada)
Diámetro de la punta de la sonda	8.0 mm
Tipo de montaje	Montaje estándar con rosca 3/8-24 UNF-2A
Respuesta de frecuencia	0 Hz (CC) a 10 kHz
Factor de escala	200 mV/milésima de pulgada (aprox. 7.87 V/mm) cuando se calibra como un sistema
Linealidad del sistema	Dentro de 0.02 mm (0.8 milésimas de pulgada) de una línea recta de 200 mV/milésima de pulgada

Escalado de sonda de corrientes de Foucault e integración de la dinámica del rotor

La sonda 21505-00-28-05-02 impulsa el escalado de sonda de corrientes de Foucault de alta frecuencia cuando se acopla con un sensor Proximitor de la serie 7200. La bobina de la sonda proyecta un campo de RF en el área objetivo, convirtiendo los cambios en la distancia del espacio en variaciones continuas de voltaje. Este seguimiento de bucle electromagnético proporciona datos en tiempo real sobre la dinámica compleja del rotor, incluida la vibración radial del eje y la posición axial del empuje.

Para establecer un escalado de medición adecuado, la validación del voltaje de espacio debe realizarse durante la instalación física. Al ajustar la profundidad de la sonda hasta que la salida del Proximitor mida -10 VCC, el sistema se centra dentro de su rango lineal de 2.0 mm. La alineación física correcta minimiza las distorsiones eléctricas y logra la supresión de la diafonía entre sondas adyacentes instaladas en el mismo plano de la máquina.

Información para pedidos

1 x Sonda de proximidad Bently Nevada 21505-00-28-05-02
2 x Tuercas hexagonales de seguridad para montaje estándar

Pautas de instalación en campo

Verificación de la holgura lateral de la sonda

Mantenga una holgura lateral radial mínima de 8.9 mm (0.35 pulg.) entre la punta de la sonda y cualquier superficie metálica circundante para evitar interferencias con el campo electromagnético.
Ruteo y protección de cables

Evite enrutar el cable coaxial integrado de 0.5 m cerca de líneas de alto voltaje. Asegúrese de que el radio de curvatura del cable no caiga por debajo de 25.4 mm (1.0 pulg.) para evitar daños en el conductor interno.
Aislamiento de tierra del conector

El conector coaxial macho en miniatura debe permanecer eléctricamente aislado de la carcasa de la máquina. Deslice una funda aislante protectora sobre el punto de conexión durante la instalación.

Preguntas frecuentes

¿Cómo se valida el voltaje de espacio objetivo durante la instalación?

Ajuste la profundidad de la sonda en la rosca de montaje hasta que el voltaje de CC en la salida del Proximitor lea -10 VCC.
¿Qué ocurre si la punta de la sonda se instala demasiado cerca del metal circundante?

El metal circundante a menos de 8.9 mm de la punta distorsionará el campo de RF, causando errores de calibración.
¿Es esta sonda compatible con un Proximitor 3300 XL?

No, esta sonda heredada de la serie 7200 debe emparejarse con un Proximitor y un cable de extensión de la serie 7200.
¿Qué material objetivo se requiere para el factor de escala de 200 mV/milésima de pulgada?

La curva de calibración estándar se ajusta al acero AISI E4140; otras aleaciones requieren un escalado personalizado.
¿Cuál es el límite de temperatura para la punta de la sonda durante el funcionamiento?

La punta de la sonda y el cable están clasificados para funcionar en temperaturas que van desde -51 a +100 °C.
¿Puede el conector coaxial exponerse directamente a la humedad?

No, la conexión coaxial debe protegerse con una funda aislante o alojarse en una caja de conexiones.
¿Esta sonda admite el intercambio en caliente en vivo bajo alimentación de bucle?

Sí, pero la desconexión de la sonda hará que el canal del monitor de monitoreo informe una falla de "No OK".
¿Qué sucede si el radio de curvatura del cable es inferior a 25.4 mm?

Las curvaturas más ajustadas de 25.4 mm degradan la impedancia coaxial, generando ruido en la señal de vibración.
