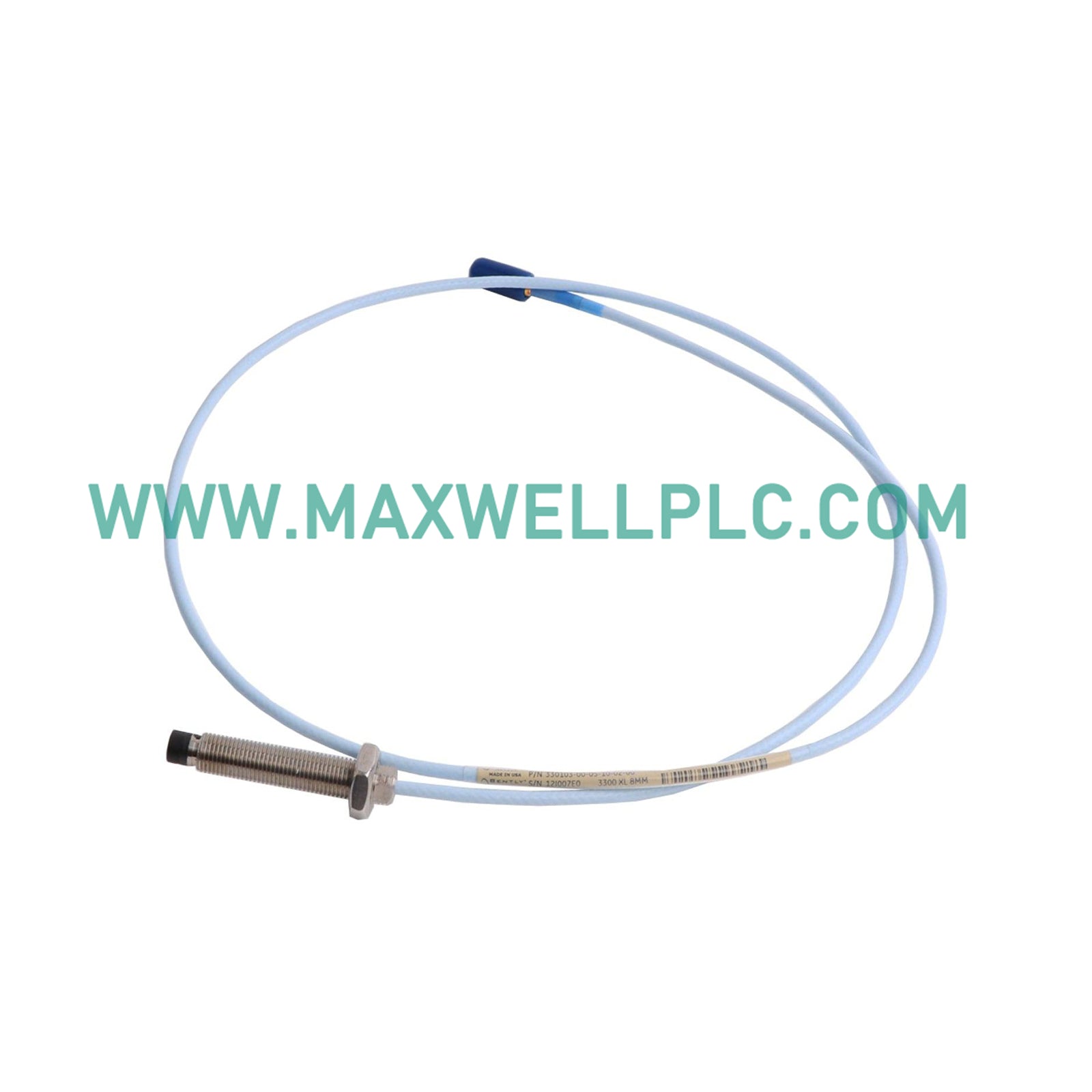

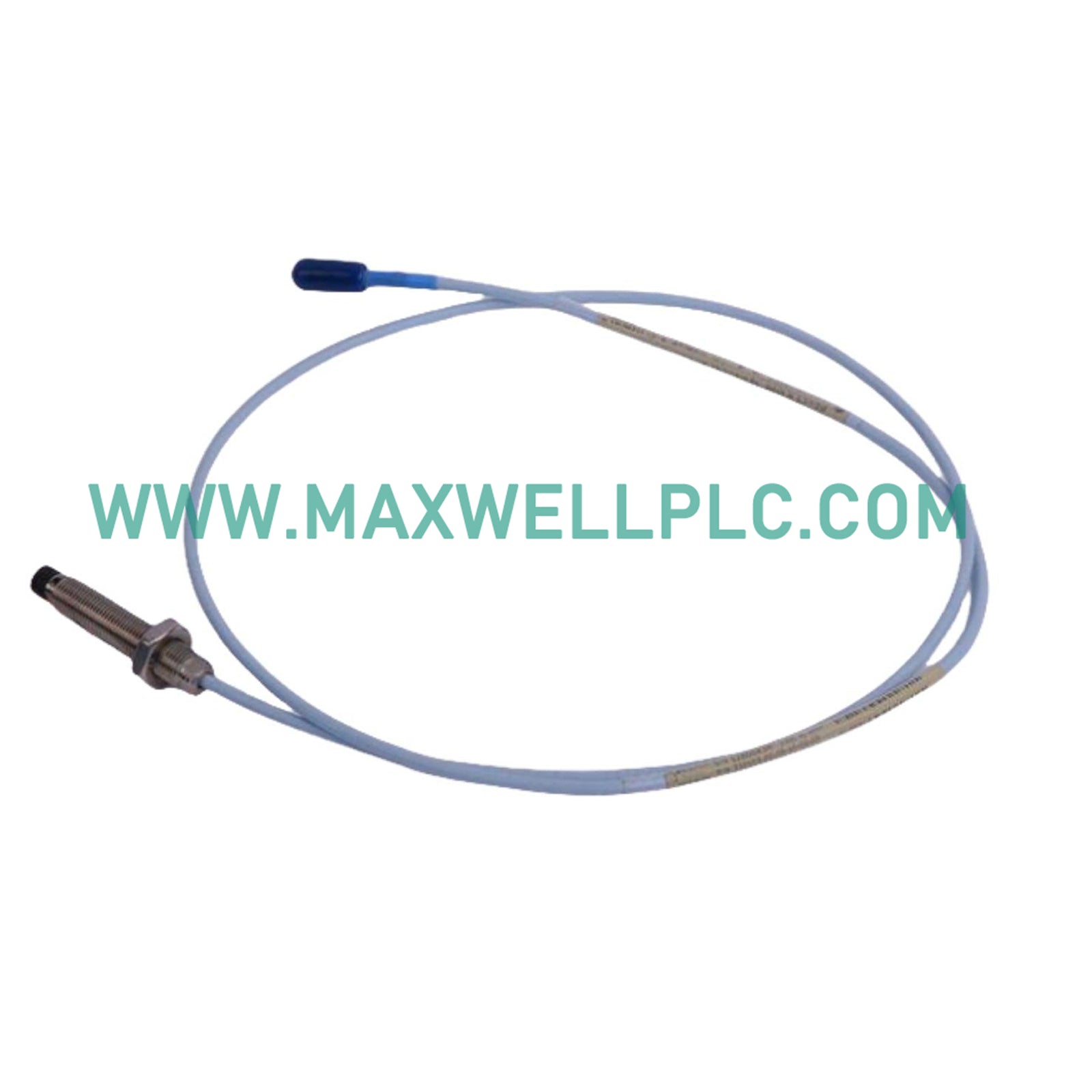

El Bently Nevada 21504-000-012-05-02 sirve como la sonda de proximidad principal 21504 utilizada para ejecutar mediciones de desplazamiento estático y dinámico sin contacto en plataformas de sistemas de transductores de proximidad de la serie 7200.

Configuraciones de rosca mecánica y cable

Las opciones físicas para esta sonda de proximidad de montaje estándar de 8 mm se designan de la siguiente manera:

• 21504: Número de modelo base para la sonda de proximidad de montaje estándar de 8 mm de la serie 7200 (rosca 3/8-24 UNF).

• -000: Especifica una longitud sin rosca de 0,0 pulg.

• -012: Configura una longitud de caja roscada de 1,2 pulg.

• -05: Selecciona una longitud total de cable de sonda de 0,5 m (20 pulg).

• -02: Integra un conector coaxial macho en miniatura.

Especificaciones de hardware

Escalado de sonda de corrientes de Foucault e integración de dinámica de rotor

La sonda 21504-000-012-05-02 opera dentro de un bucle de RF activo, impulsando un escalado de sonda de corrientes de Foucault de alta frecuencia para monitorear cambios dinámicos en la brecha física. Cuando se combina con un sensor Proximitor de la serie 7200 calibrado y un cable de extensión, la punta de la sonda proyecta un campo magnético sobre el eje giratorio. Este campo reacciona al movimiento del objetivo, lo que permite al sistema de monitoreo rastrear la dinámica del rotor de movimiento rápido, como la vibración del eje, la posición y la excentricidad.

Es necesaria la validación de la tensión de brecha adecuada para asegurar un escalado lineal en todo el rango de medición de 2,0 mm (80 milésimas de pulgada). Ajustar la profundidad de instalación física de la rosca 3/8-24 hasta que la salida del Proximitor registre un objetivo de -10 VCC coloca el objetivo en el centro del rango lineal del sensor. Esta alineación minimiza el recorte de la señal y asegura una supresión efectiva de la diafonía en configuraciones de múltiples sondas.

Información de pedido

• 1 sonda de proximidad Bently Nevada 21504-000-012-05-02

• 2 contratuercas de montaje hexagonales

Directrices de instalación en campo

• Verificación del acoplamiento y bloqueo de la rosca

  Enrosque la sonda en el soporte de montaje o en la carcasa de la máquina. Asegúrese de que las contratuercas hexagonales estén apretadas correctamente para evitar que la sonda se desplace debido a la vibración de la carcasa durante el arranque.

• Aislamiento del conector coaxial en miniatura

  El conector coaxial macho en miniatura debe permanecer aislado de la tierra de la máquina. Deslice una funda de silicona de alta temperatura o un protector de conector sobre la conexión para evitar bucles de tierra.

• Aplicación de los límites del radio de curvatura del cable

  Asegúrese de que el cable coaxial integrado de 0,5 metros no se doble más bruscamente que un radio de 25,4 mm (1,0 pulg). Las curvas pronunciadas alteran la impedancia eléctrica del coaxial, lo que provoca errores de calibración.

Preguntas frecuentes

• ¿Cómo se calibra la holgura física para este modelo de sonda específico?

  La sonda se gira dentro de su montaje 3/8-24 mientras se mide la salida del bucle Proximitor asociado hasta que se alcanza la tensión de holgura objetivo de -10 VCC.

• ¿Es esta sonda compatible con los sensores Proximitor de la serie 3300 XL?

  No, la 21504-000-012-05-02 es una sonda heredada de la serie 7200 y debe combinarse con sensores Proximitor de la serie 7200 para una escala precisa.

• ¿El cuerpo de la sonda sella contra la alta presión de aceite dentro de los alojamientos de los cojinetes?

  El cuerpo roscado sella el aceite salpicado estándar, pero las aplicaciones de alta presión requieren una carcasa de sonda dedicada y sellada externamente.

• ¿Puede esta sonda de 0,5 metros conectarse directamente al rack de monitoreo?

  No, el cable de 0,5 metros de la sonda debe unirse con un cable de extensión de la serie 7200 compatible para alcanzar la longitud total configurada del sistema de 5,0 o 9,0 metros.

• ¿Cuál es el material objetivo utilizado para la calibración estándar de fábrica?

  El sistema está calibrado para objetivos de acero AISI 4140 de alta permeabilidad; los metales objetivo alternativos requerirán un nuevo escalado.

• ¿Qué ocurre si la punta de la sonda entra en contacto físico con el eje giratorio?

  El contacto causará un daño físico inmediato a la punta de PPS y a la bobina interna, lo que resultará en una falla del bucle o un estado de "No OK".

• ¿Se puede reparar el conector coaxial en miniatura en el campo?

  Los conectores coaxiales estándar se pueden volver a terminar con herramientas de crimpado especializadas de Bently Nevada, aunque se recomiendan reemplazos moldeados de fábrica.

• ¿Cómo se produce la diafonía de la señal y cómo se evita?

  La diafonía ocurre cuando dos puntas de sonda se montan demasiado cerca. Mantenga una separación de al menos 40 mm entre las puntas de sonda adyacentes de 8 mm para suprimir la interferencia.
