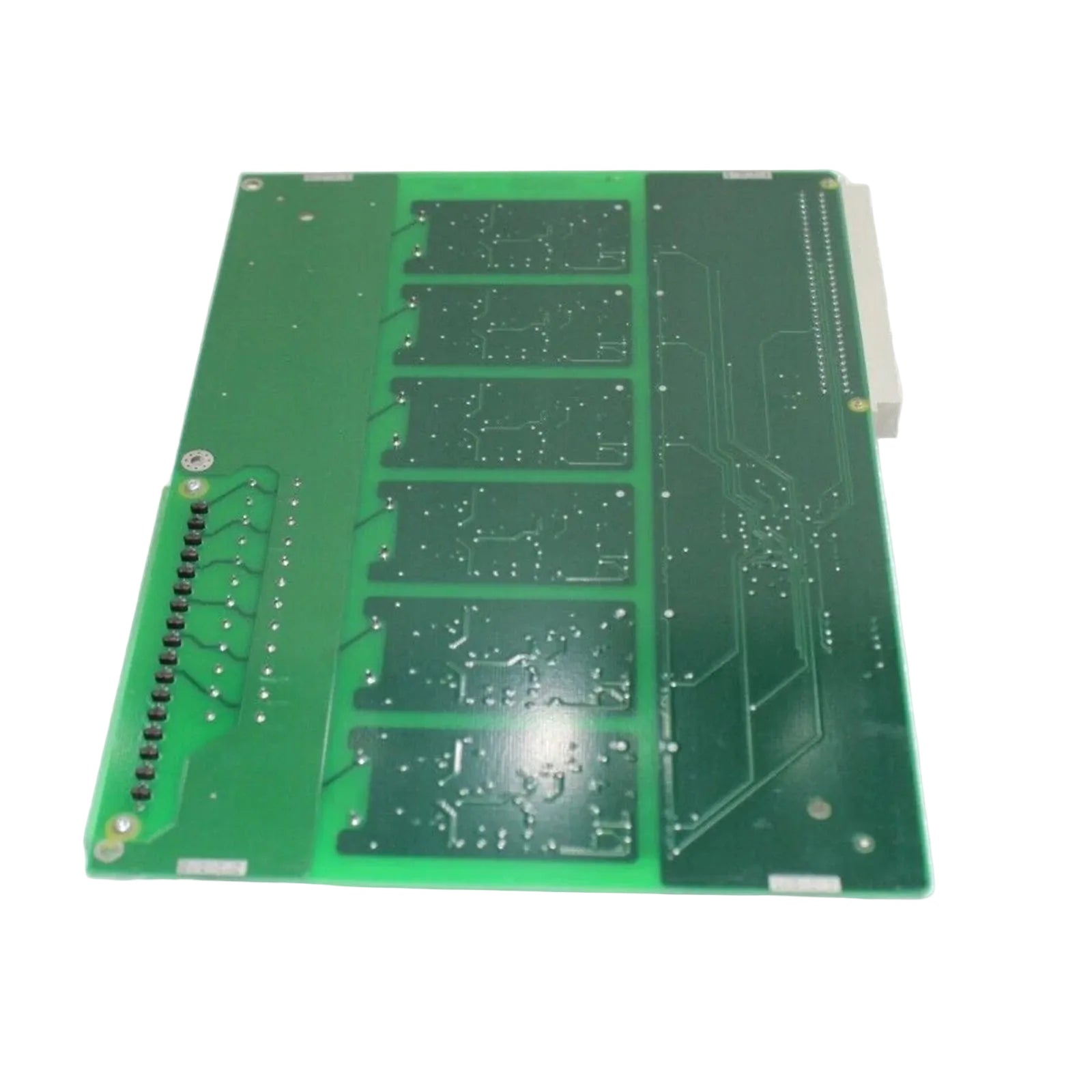

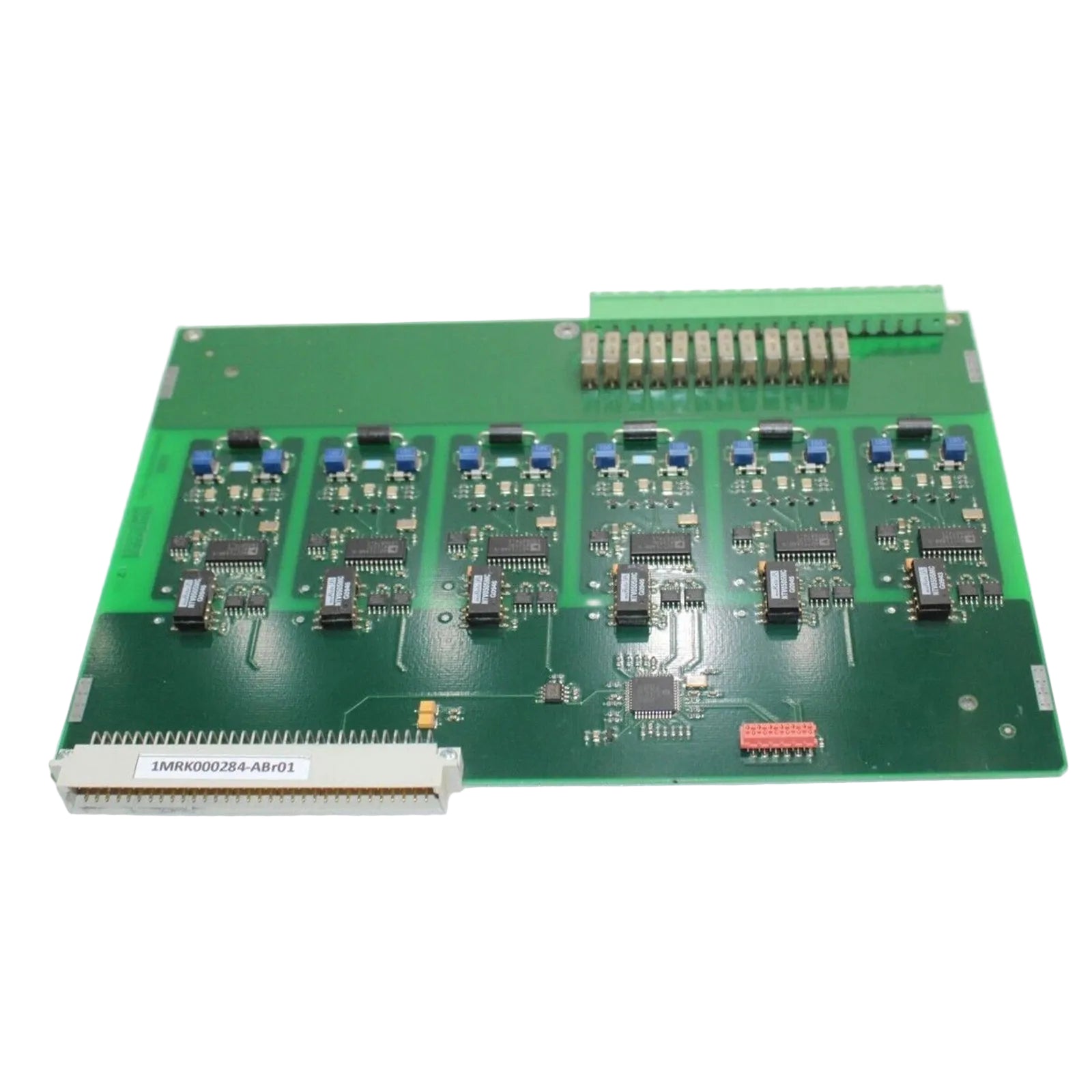

Configurado para la adquisición de estado binario y la supervisión de señales en los sistemas de protección y control ABB Relion, el ABB 1MRK000284-AB (Módulo de entrada binaria1MRK000284) proporciona una interfaz eléctrica directa entre los contactos de campo y los Dispositivos Electrónicos Inteligentes (IED). El módulo transfiere estados operativos discretos de interruptores, pulsadores, contactos de protección y dispositivos auxiliares para funciones de supervisión y control en tiempo real.

Identificación del producto

Especificaciones de hardware

Compatibilidad del firmware flash

El 1MRK000284-AB funciona como una placa de interfaz dentro de las arquitecturas de protección ABB Relion. La compatibilidad del firmware se gestiona a nivel del IED host en lugar de dentro de la propia placa de entrada binaria. Durante las actividades de mantenimiento, las placas de repuesto deben coincidir con la revisión de hardware instalada y la versión de firmware de relé aprobada para mantener el mapeo de señales y el procesamiento de eventos correctos.

El módulo admite la escalabilidad de la densidad de E/S al permitir la integración de puntos de estado binarios adicionales en los esquemas de protección y control. Las señales supervisadas típicas incluyen las posiciones de los interruptores, las alarmas de los transformadores, los permisos de los motores, los contactos auxiliares y las condiciones de enclavamiento.

Contenido del paquete

• Módulo de entrada binaria ABB 1MRK000284-AB

• Embalaje protector antiestático

• Etiqueta de identificación adherida al módulo

• No se incluyen cables, software, archivos de calibración ni manuales, a menos que se especifique por separado

Pautas de instalación en campo

• Verifique el voltaje de suministro de campo antes de energizar el módulo.

• Encamine el cableado de entrada binaria por separado de los conductores de alta corriente donde sea práctico.

• Mantenga una conexión a tierra protectora adecuada del envolvente del relé asociado.

• Observe las precauciones de descarga electrostática durante la manipulación y la instalación.

• Utilice únicamente las conexiones de terminales y los conjuntos de conectores aprobados especificados para el equipo host.

• Mantenga una distancia adecuada entre los cables de señal y los conductores vivos sin aislamiento.

• Inspeccione el cableado de contacto de campo para detectar daños en el aislamiento antes de la puesta en marcha.

Información de logística

Tiempo de entrega: 2-7 días una vez finalizado el pago.

El envío se organiza normalmente a través de DHL, FedEx o UPS, según los requisitos del destino. El módulo se empaqueta en un embalaje industrial antiestático con protección mecánica adicional adecuada para el transporte internacional.

Preguntas frecuentes técnicas

P: ¿El 1MRK000284-AB procesa directamente señales analógicas?
R: No. El módulo está diseñado para la adquisición de estado de entrada binaria o discreta y no realiza funciones de medición analógica.

P: ¿Se proporciona aislamiento galvánico entre el cableado de campo y la electrónica interna?
R: Sí. El módulo incorpora aislamiento galvánico para separar las señales de nivel de campo de los circuitos de control.

P: ¿Puede el módulo supervisar los contactos auxiliares del disyuntor?
R: Sí. Las indicaciones de apertura/cierre del disyuntor son aplicaciones típicas de entrada binaria dentro de los sistemas de protección y control.

P: ¿Se admite el intercambio en caliente mientras el relé host permanece energizado?
R: La capacidad de intercambio en caliente está determinada por el diseño del IED Relion host y los procedimientos de mantenimiento. Siga las instrucciones de servicio específicas del equipo ABB antes de la extracción o instalación.

P: ¿Qué tipos de dispositivos de campo se pueden conectar al módulo?
R: Las fuentes típicas incluyen selectores, pulsadores, contactos de relés auxiliares, contactos de alarma, interruptores de posición y otros dispositivos de señalización discretos.
