Descripción general del producto

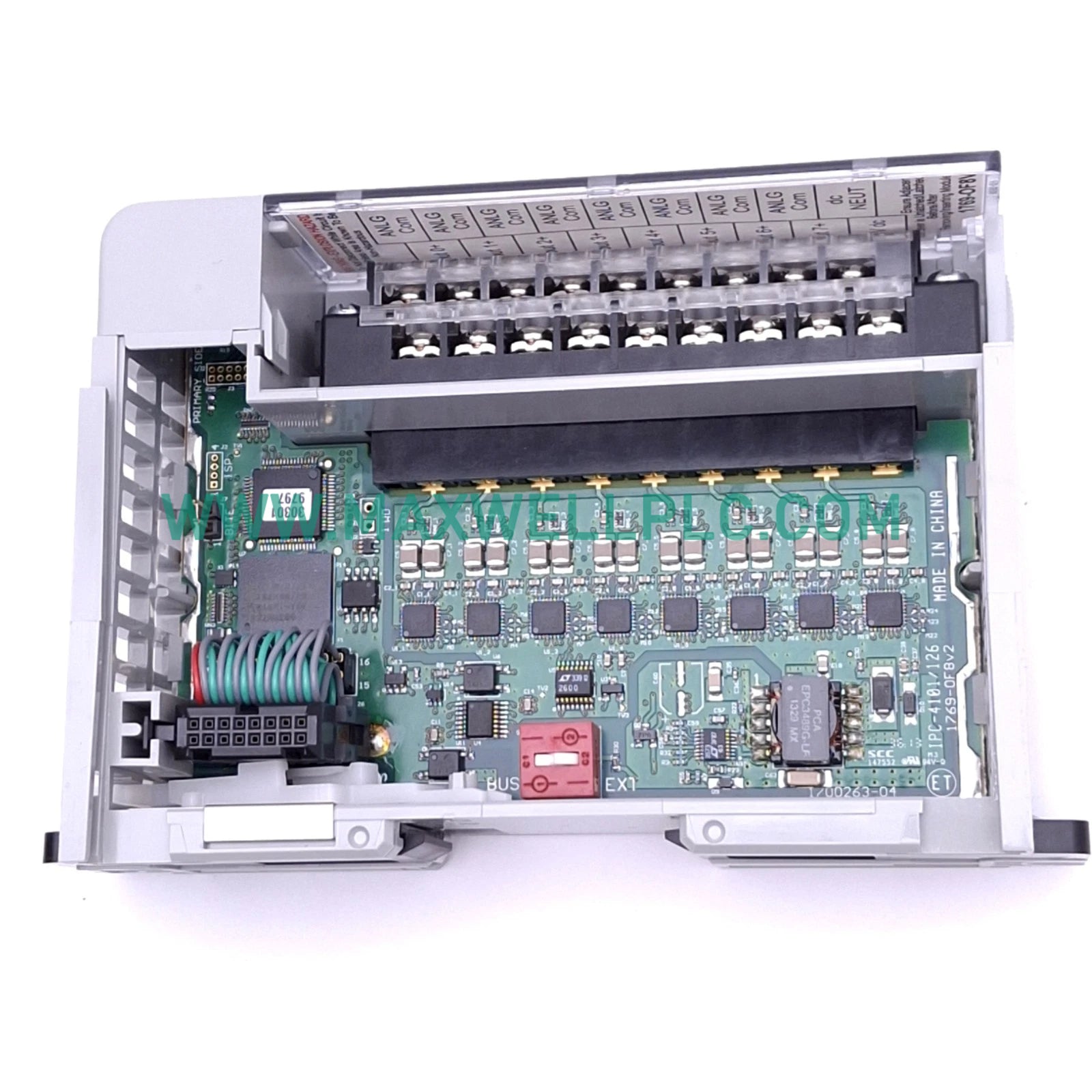

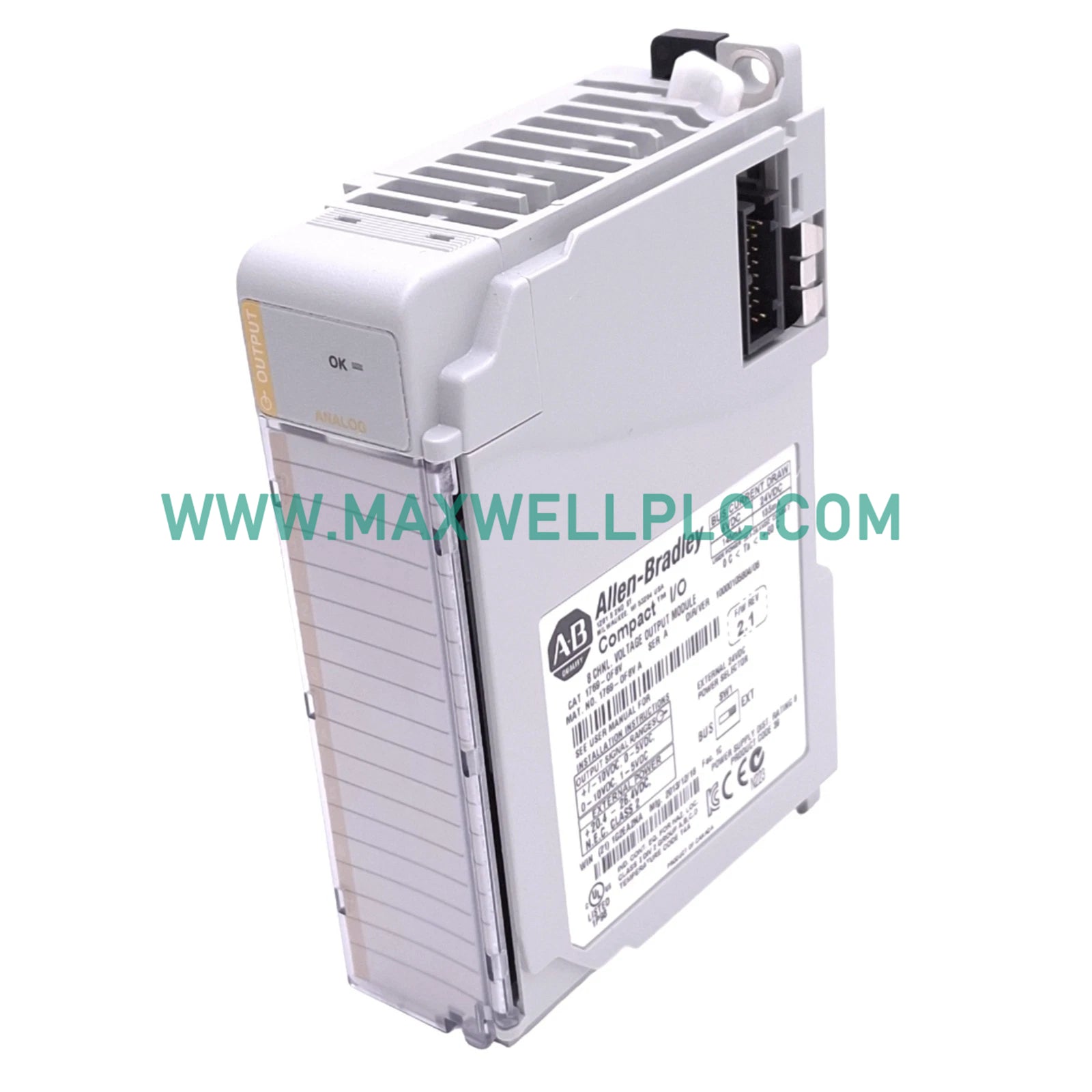

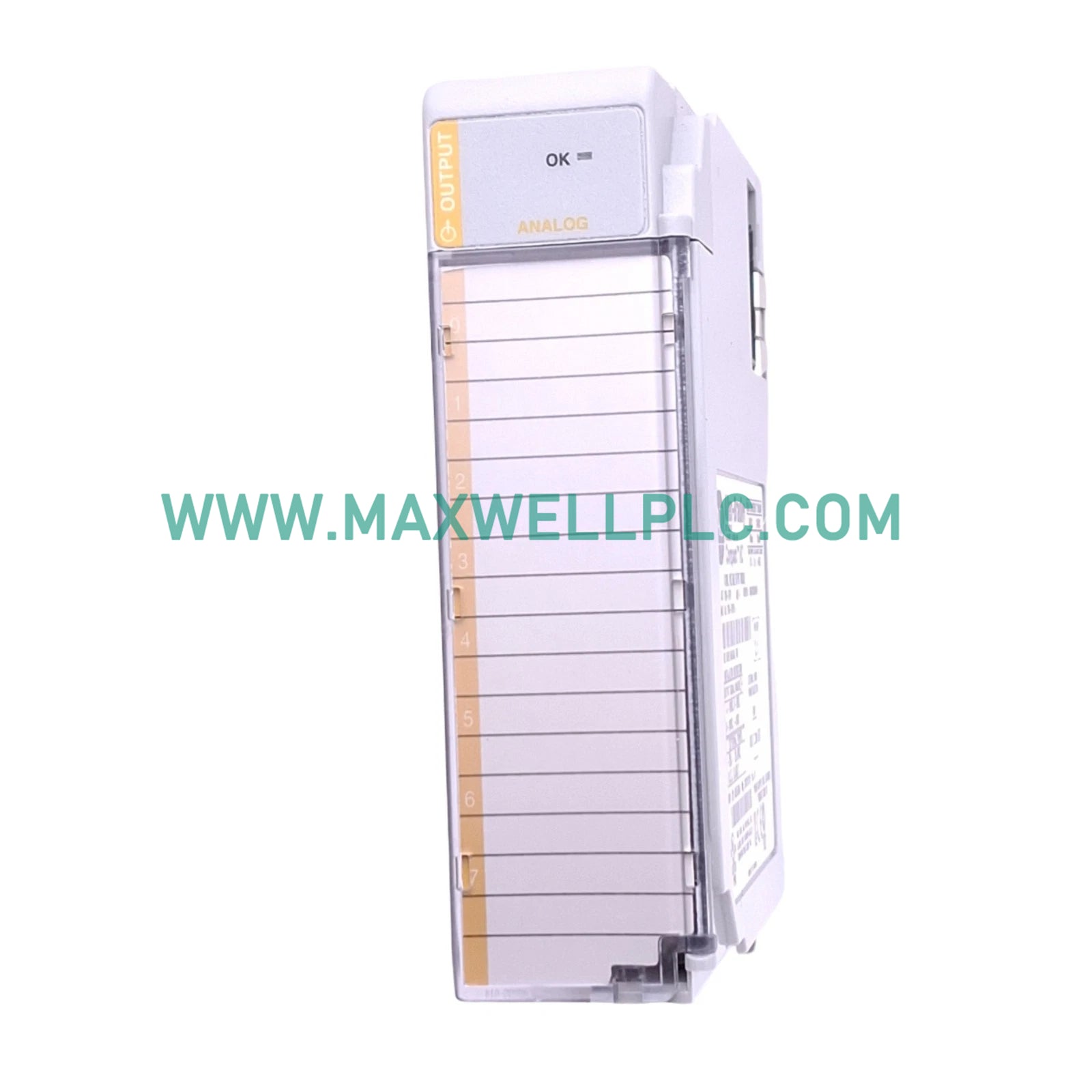

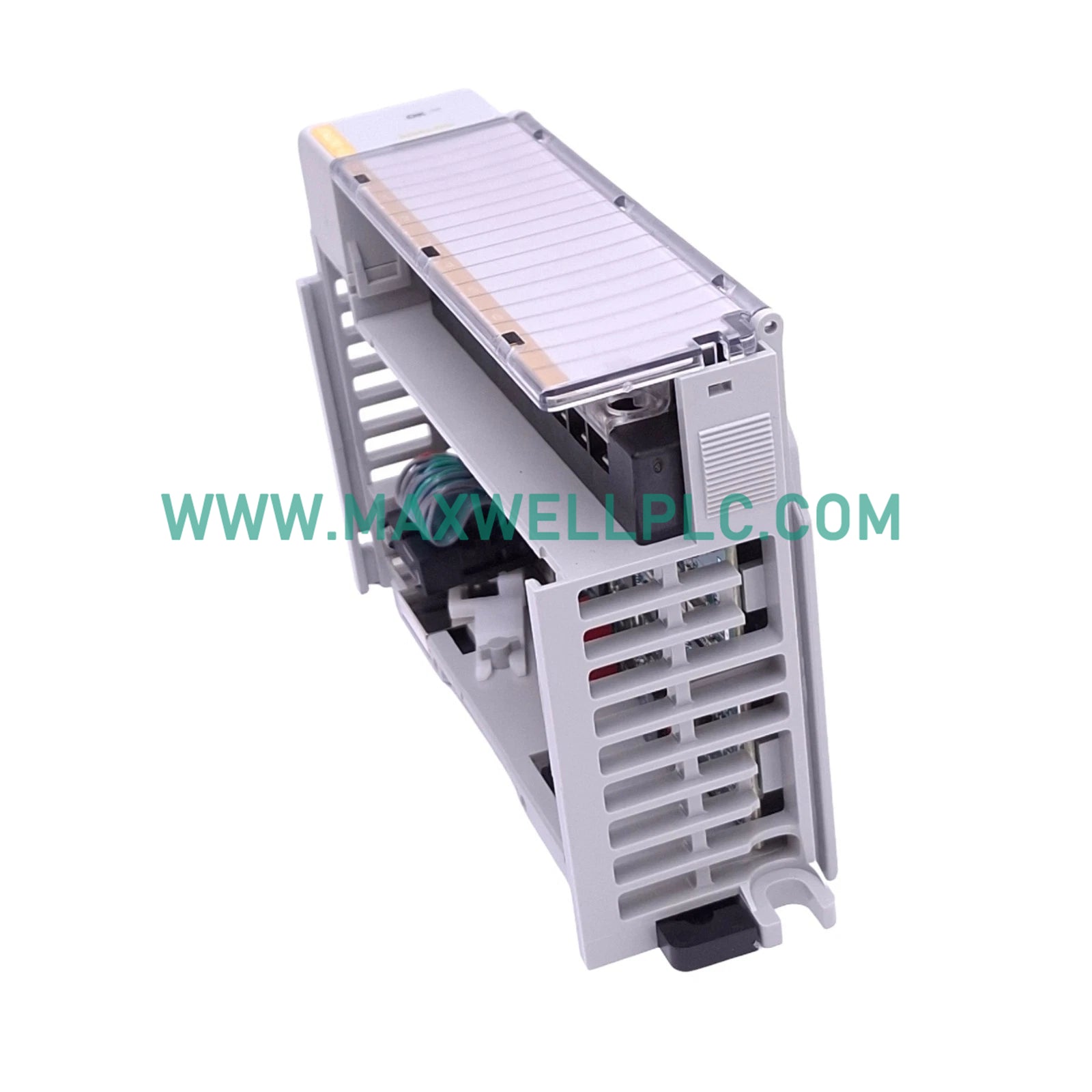

El Allen-Bradley 1769-OF8C es un módulo de salida de corriente analógica de 8 canales de alto rendimiento diseñado para las plataformas de control Rockwell Automation CompactLogix y MicroLogix 1500. Diseñado para facilitar un control preciso en entornos industriales exigentes, este módulo traduce los datos digitales de su procesador PLC en señales de corriente analógica precisas de 0-20 mA o 4-20 mA. Ya sea que esté administrando válvulas proporcionales complejas, variadores de velocidad de motor (VFD) o delicadas bombas dosificadoras de productos químicos, el 1769-OF8C proporciona la estabilidad y la resolución de 16 bits necesarias para la automatización de procesos de alta fidelidad.

A medida que los procesos industriales evolucionan hacia una mayor eficiencia, la necesidad de un control analógico confiable y de alta densidad se vuelve primordial. El 1769-OF8C aborda esto al ofrecer configuración de canal individual, funciones de diagnóstico completas y una integración perfecta en el sistema Compact I/O, lo que lo convierte en un componente esencial para ingenieros y especialistas en adquisiciones que buscan optimizar su infraestructura de control.

Características clave

• Salida de alta resolución: cuenta con una resolución de 16 bits para garantizar un control suave y preciso de los dispositivos finales analógicos.

• Densidad multicanal: proporciona 8 canales de salida de corriente independientes y configurables individualmente en un único módulo compacto.

• Diagnóstico avanzado: incluye detección de bucle abierto incorporada para notificar inmediatamente al controlador sobre condiciones de cables rotos, minimizando el tiempo de inactividad.

• Rangos de señal flexibles: admite señales estándar de la industria de 0–20 mA y 4–20 mA, con límites de salida configurables para evitar sobrecarga del sistema.

• Construcción robusta: Diseñado para uso industrial, presenta protección contra cortocircuitos (hasta 21 mA) y excelentes características de gestión térmica.

• Integración perfecta con CompactLogix: la compatibilidad directa con el bus garantiza una rápida transferencia de datos y una configuración sencilla dentro del entorno Studio 5000 o RSLogix 5000.

Especificaciones técnicas

Explicación de la configuración del modelo

La nomenclatura 1769-OF8C identifica su función precisa: la serie "1769" la define como E/S Compact para la plataforma CompactLogix. "OF" indica una función de salida, mientras que "8C" denota que el módulo posee 8 canales dedicados específicamente a señales de corriente (C). Esta convención de nomenclatura está diseñada para ayudar a los técnicos a identificar rápidamente el tipo de módulo dentro de un rack o documentación sin necesidad de hacer una referencia cruzada de cada número de pieza.

Aplicaciones típicas

• Tratamiento de agua y aguas residuales: suministro de señales de comando precisas para bombas dosificadoras de productos químicos y actuadores de válvulas motorizadas.

• Alimentos y bebidas: gestión de la regulación de flujo y temperatura para estaciones de mezcla complejas, pasteurizadores y líneas de embotellado.

• Petróleo, gas y productos químicos: control de válvulas proporcionales y posicionadores en entornos de flujo continuo y alta presión.

• Fabricación y envasado: suministro de señales de referencia a múltiples variadores de frecuencia (VFD) para el control de tensión y la sincronización de la velocidad del transportador.

• Metales y minería: regulación de válvulas proporcionales hidráulicas de servicio pesado utilizadas en procesos de trituración y refinación de materiales.

• Industria textil: supervisión y gestión de sistemas de control de tensión precisos para garantizar una calidad constante del material durante el hilado de alta velocidad.

Compatibilidad del sistema

El 1769-OF8C es compatible de forma nativa con todos los controladores basados en CompactLogix 1769 y los sistemas MicroLogix 1500. Requiere un módulo de fuente de alimentación compatible (como el 1769-PA2 o 1769-PB2) que proporcione suficiente corriente para soportar el consumo de 145 mA/185 mA del módulo. Debido a que forma parte de la familia Compact I/O, admite configuraciones de montaje flexibles, lo que permite colocarlo adyacente a la CPU o en bancos remotos conectados a través de cables de comunicación.

Pautas de instalación

• Montaje en riel DIN: asegúrese de que los pestillos del riel DIN del módulo estén en la posición cerrada. Presione el módulo firmemente contra el riel DIN de 35 mm hasta que los pestillos lo bloqueen en su lugar.

• Montaje en panel: cuando se prefiera el montaje en panel, use dos tornillos de cabeza plana M4 o #8. Use el módulo como plantilla física para marcar los orificios de perforación, asegurándose de que el módulo quede al ras del panel de metal conectado a tierra para mantener la compatibilidad electromagnética (EMC).

• Cableado: utilice siempre cables de par trenzado blindados para los bucles de corriente analógica para minimizar el impacto del ruido EMI/RFI en el entorno de la fábrica.

Ventajas del producto

• Estabilidad superior del proceso: la resolución de 16 bits se traduce en un control más preciso de los procesos físicos, lo que reduce la varianza en los productos de salida.

• Mantenimiento reducido: con capacidades de diagnóstico integradas como la detección de bucle abierto, las fallas se identifican en tiempo real, lo que permite un mantenimiento "predictivo" en lugar de "reactivo".

• Facilidad de puesta en marcha: el módulo es altamente configurable, lo que permite a los ingenieros establecer límites de canal y tipos de señal a través del software, lo que reduce la necesidad de ajustes manuales de hardware.

Información para pedidos

Cuando compra módulos 1769-OF8C, está eligiendo una solución estándar de la industria para el control analógico. Ya sea que esté buscando el precio del 1769-OF8C para un nuevo proyecto o un reemplazo de emergencia, mantenemos esta unidad en stock para minimizar su tiempo de inactividad. Como su proveedor profesional de 1769-OF8C, garantizamos que recibirá piezas originales de Allen-Bradley que cumplen con los más altos estándares del ecosistema de Rockwell Automation.

Logística y envío

Comprendemos la urgencia del mantenimiento industrial. Todos los pedidos del 1769-OF8C se envían utilizando un embalaje industrial antiestático profesional. Esto garantiza que la unidad esté protegida contra descargas electrostáticas (ESD) y golpes físicos durante el tránsito internacional. Ofrecemos envío acelerado desde nuestras instalaciones de Xiamen para garantizar que sus piezas de repuesto de automatización industrial lleguen a su sitio en óptimas condiciones.

Por qué elegir Maxwell PLC

En Maxwell PLC, aprovechamos 30 años de experiencia en el montaje, prueba y distribución de sistemas de automatización industrial. Mantenemos relaciones profundas y duraderas con fabricantes originales y distribuidores autorizados, lo que garantiza que nuestro inventario consista en equipos verificados y genuinos. Antes de que cualquier módulo salga de nuestro almacén, nuestros técnicos realizan pruebas funcionales y verificaciones rigurosas. Proporcionamos informes de prueba detallados para cada unidad, lo que brinda a nuestros clientes la confianza de que las piezas que reciben están listas para su implementación inmediata en sistemas críticos.

Preguntas frecuentes

• ¿El 1769-OF8C es un módulo aislado?

  El 1769-OF8C proporciona aislamiento de canal a backplane, lo que garantiza que el ruido eléctrico no se propague desde los dispositivos de campo a la unidad de procesamiento principal del controlador.

• ¿Qué sucede si un bucle de salida se rompe?

  El módulo cuenta con detección de bucle abierto; si un cable se rompe en el bucle de corriente, el módulo puede activar un bit de estado en el PLC, lo que permite que su lógica detecte la falla de inmediato.

• ¿El 1769-OF8C admite 4-20 mA y 0-20 mA?

  Sí, es totalmente configurable a través del software, lo que le permite elegir entre rangos estándar de 0-20 mA o 4-20 mA para cada canal individual.

• ¿Puedo usar esto para sistemas que no son de Allen-Bradley?

  El 1769-OF8C es propiedad de la plataforma Compact I/O de Allen-Bradley y no está diseñado para la integración directa con PLC que no sean de Rockwell.

• ¿Todavía está disponible el 1769-OF8C?

  Aunque algunos modelos heredados se enfrentan a EOL, mantenemos un suministro confiable del 1769-OF8C y normalmente podemos enviar unidades desde stock de inmediato.

• ¿Proporcionan datos de calibración con el módulo?

  Sí, cada unidad se somete a una prueba funcional y podemos proporcionar informes de verificación a pedido.

• ¿Cuál es el tiempo de respuesta de las salidas analógicas?

  El módulo tiene un tiempo máximo de actualización de 5 ms para los 8 canales, lo que garantiza una respuesta de proceso de alta velocidad.

• ¿El módulo es susceptible al ruido eléctrico?

  Como todos los componentes analógicos, es sensible a las EMI. Recomendamos encarecidamente utilizar cables blindados y prácticas de conexión a tierra adecuadas.

• ¿Requiere una fuente de alimentación externa de 24 V CC?

  Sí, el módulo requiere tanto 5 V CC (desde el backplane) como 24 V CC (alimentación de campo) para impulsar los bucles de corriente.

• ¿Por qué debería comprar a un proveedor independiente como Maxwell PLC?

  Ofrecemos soporte especializado, precios competitivos y pruebas rigurosas previas al envío que los minoristas genéricos a menudo no ofrecen.
