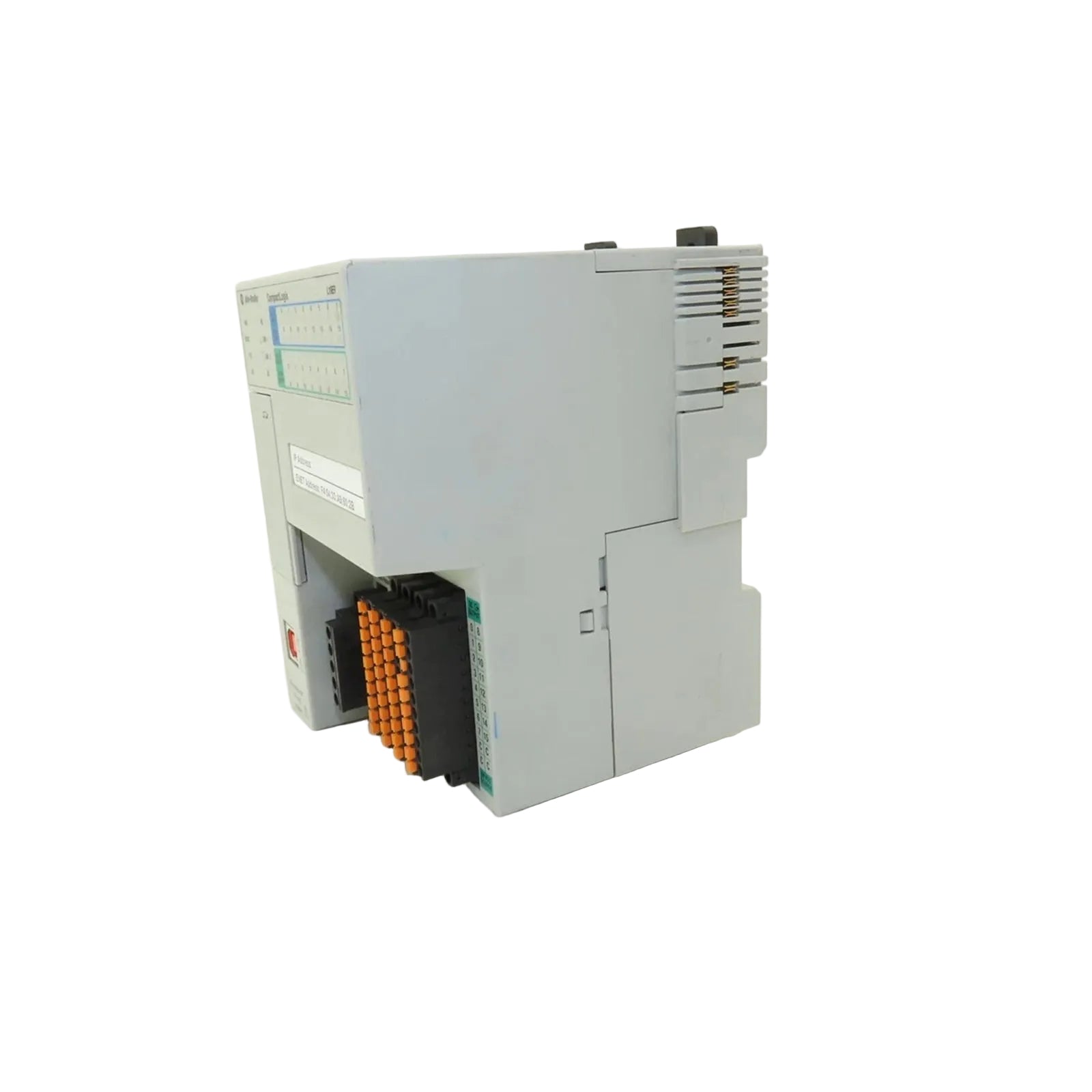

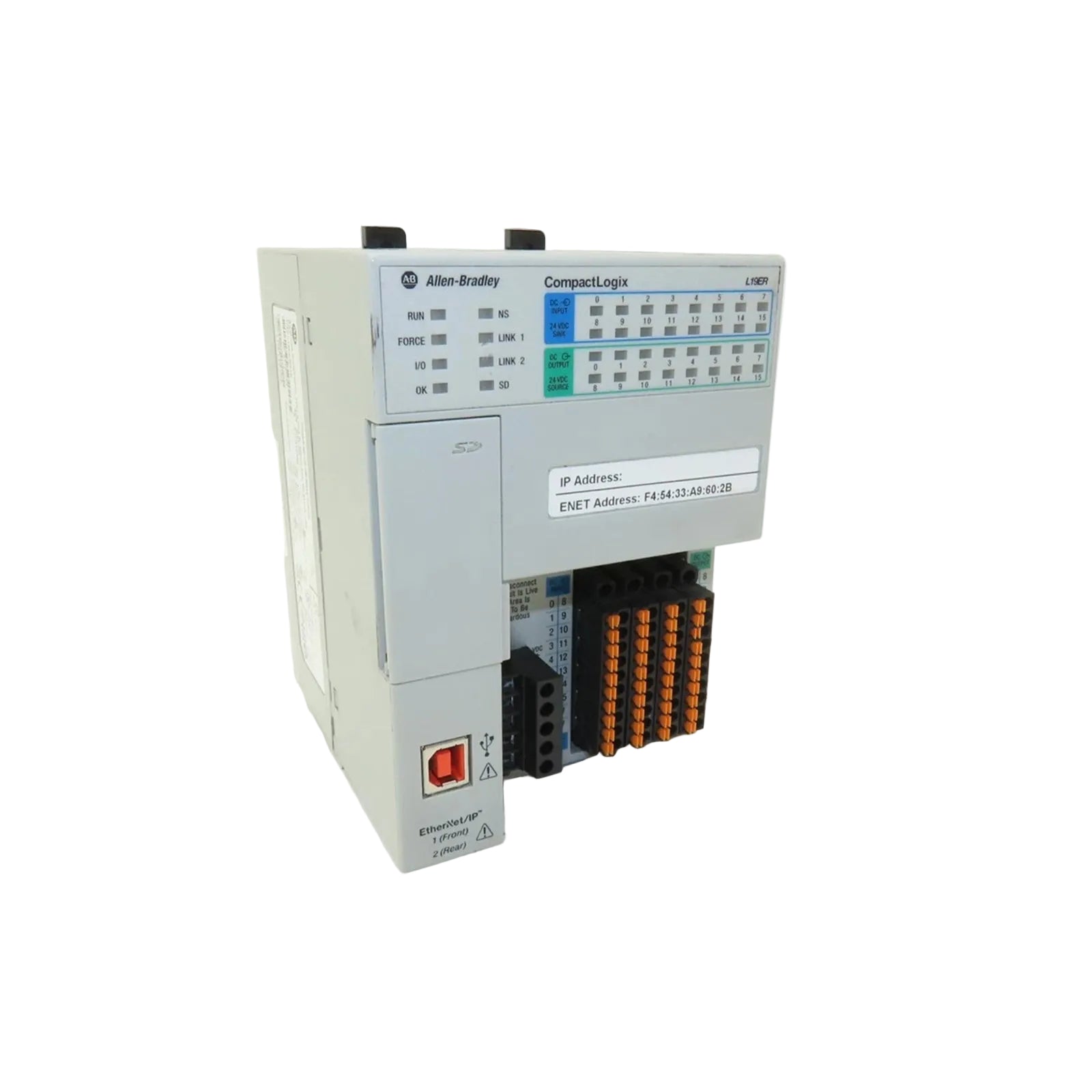

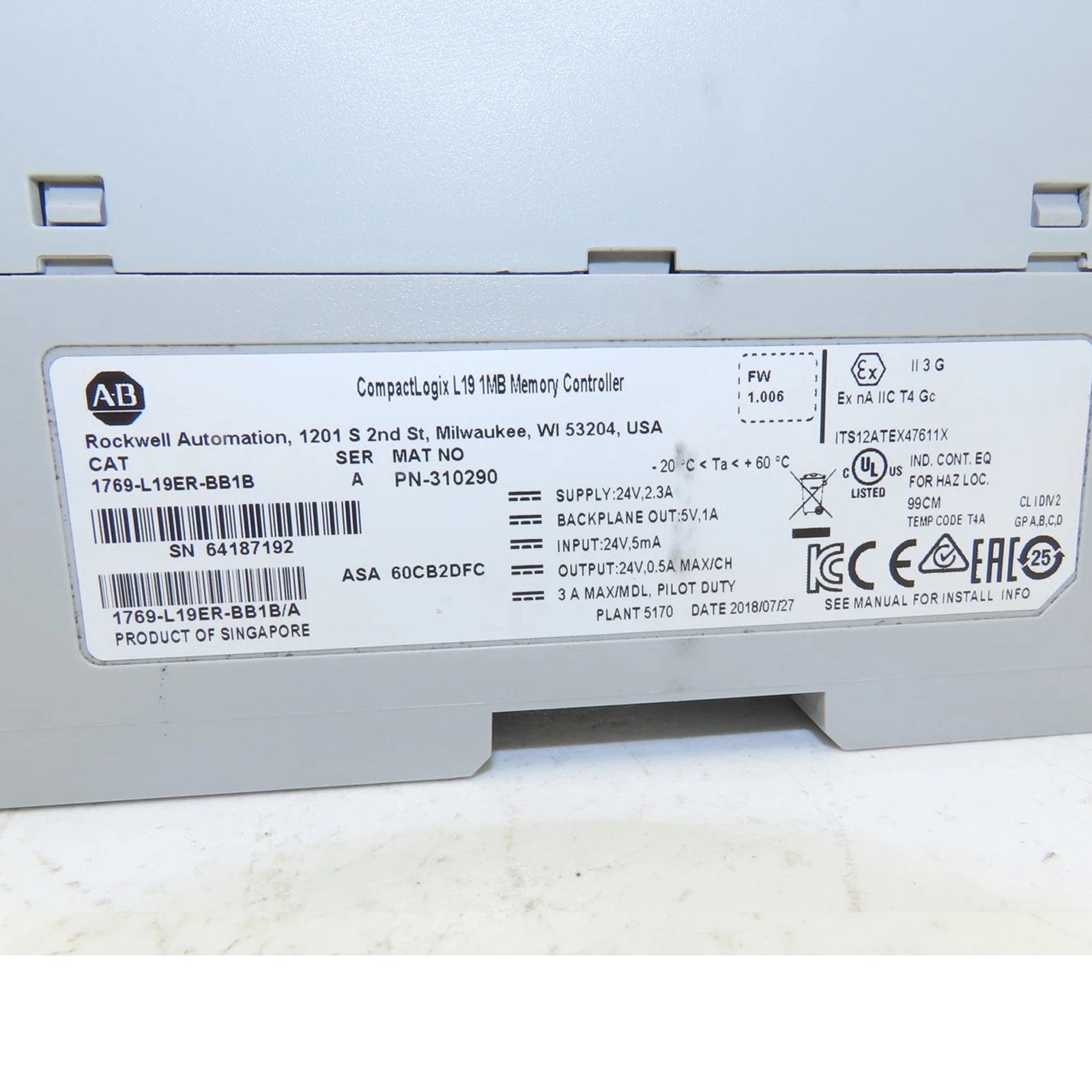

ElAllen-Bradley 1769-L19ER-BB1B, también catalogado como los procesadores de CPU1769L19ERBB1B, funciona como un componente de hardware dedicado para ejecutar lógica de máquina y control de E/S en tiempo real dentro de redes distribuidas EtherNet/IP.

Arquitectura de componentes

El controlador utiliza una capacidad de memoria de usuario de 1 MB con un módulo de memoria no volátil reemplazable de 1 GB para la retención de datos de la aplicación. El diseño del sistema integra 16 entradas digitales de 24 VCC directamente en el procesador lógico, lo que admite hasta 8 módulos de expansión de E/S POINT locales. La comunicación se facilita a través de dos puertos EtherNet/IP de 10/100 Mbps, que admiten topologías de red lineal, en estrella y Device Level Ring (DLR) para el intercambio determinista de datos.

Especificaciones del hardware

Rendimiento determinista de la red EtherNet/IP

El 1769-L19ER-BB1B utiliza un coprocesador de red dedicado para la gestión del tráfico EtherNet/IP, lo que garantiza una latencia de comunicación determinista en entornos industriales multinodo. Al admitir topologías DLR, el módulo mantiene la disponibilidad de la red durante condiciones de falla de un solo cable a través de una temporización de convergencia rápida a nivel de hardware. La compatibilidad con firmware flash permite actualizaciones de versión para que coincidan con los proyectos de sistema ControlLogix o CompactLogix existentes, lo que garantiza la coherencia en las estructuras de datos basadas en etiquetas a través del bus de la placa posterior.

Información para pedidos

• Unidad de controlador 1769-L19ER-BB1B.

• Bloque de terminales 1769-RTBN18 para cableado de campo.

• Módulo de memoria no volátil de 1 GB (preinstalado).

• Nota: Los módulos de E/S POINT adicionales deben pedirse como artículos de catálogo separados.

Pautas de instalación en campo

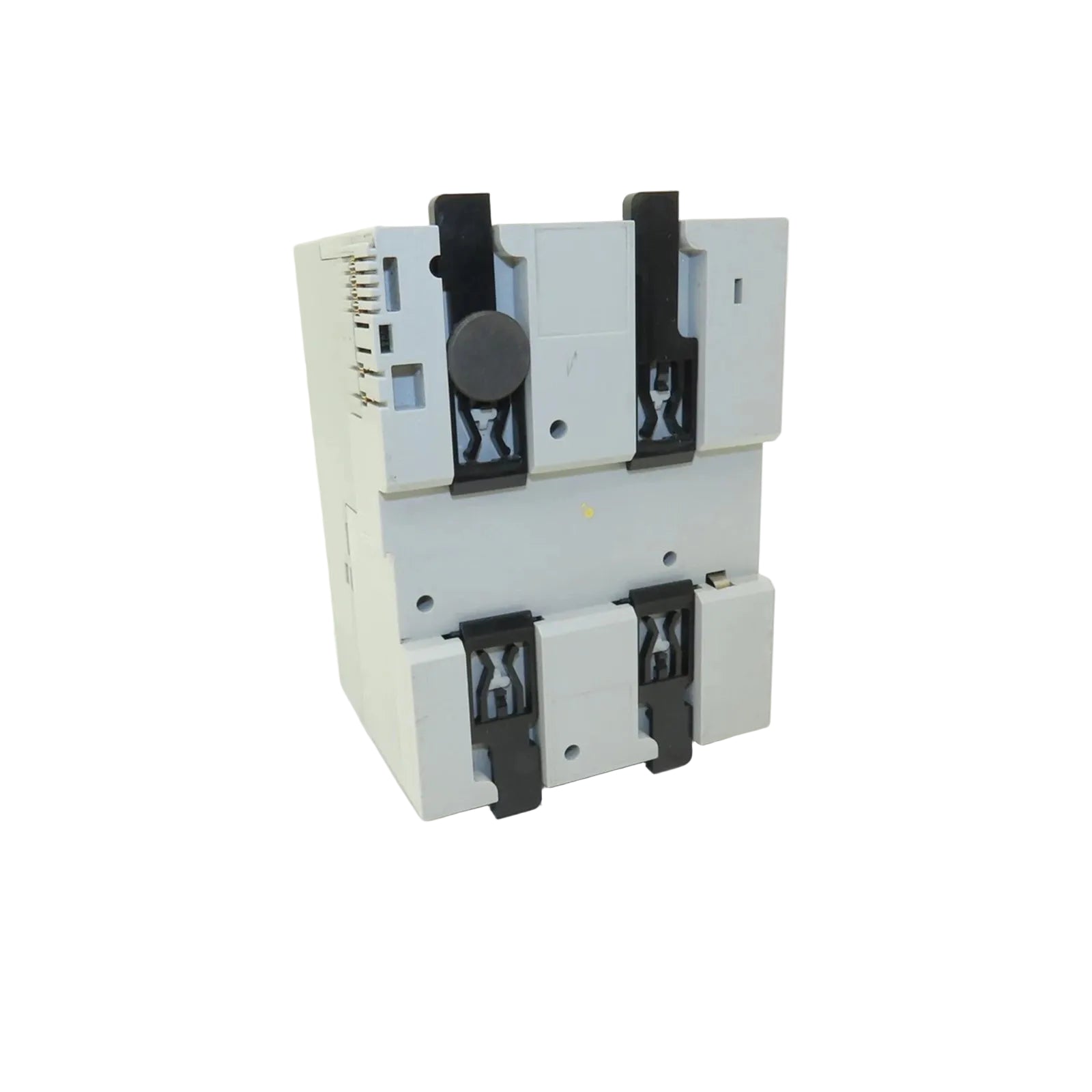

• Asegúrese de que el módulo esté montado en un riel DIN de 35 mm o en un panel con suficiente espacio libre para la ventilación.

• Utilice solo cableado de cobre con clasificación para al menos 90 °C para todas las conexiones de E/S.

• Termine los cables blindados en el punto de conexión a tierra designado en el chasis para minimizar el ruido de modo común.

• Verifique el nivel de voltaje de la fuente de alimentación de 24 VCC en el bloque de terminales antes de la conexión para evitar fluctuaciones en el circuito lógico.

• Asegure todos los bloques de terminales utilizando el mecanismo de bloqueo integrado para evitar que se aflojen debido a la vibración.

Logística y envío

• Plazo de entrega: 3-5 días después de la finalización del pago.

• Enviado a través de DHL/FEDEX/UPS.

• Embalaje industrial antiestático utilizado para todo el tránsito para evitar daños por descarga electrostática.

Preguntas frecuentes técnicas

• ¿Cuál es el número máximo de nodos Ethernet admitidos?

  El controlador admite hasta 8 nodos Ethernet dentro de la arquitectura del sistema.

• ¿Cómo se actualiza el firmware del controlador?

  El firmware se actualiza a través del puerto USB integrado utilizando el software de utilidad ControlFlash.

• ¿Se puede intercambiar en caliente la memoria no volátil de 1 GB?

  No, el módulo de memoria solo debe reemplazarse cuando el controlador esté en un estado desenergizado para evitar la corrupción de datos.

• ¿Cuál es la función principal del puerto USB integrado?

  El puerto USB proporciona una interfaz física dedicada para la programación y configuración local a través de Studio 5000 Logix Designer.

• ¿Están aisladas las entradas integradas?

  Las entradas comparten un punto de referencia común; consulte los esquemas eléctricos para una configuración adecuada de sumidero/fuente.

• ¿Qué sucede durante una pérdida de energía en la memoria no volátil?

  El módulo de memoria no es volátil; por lo tanto, retiene todos los programas y datos de configuración almacenados sin necesidad de batería de respaldo.
