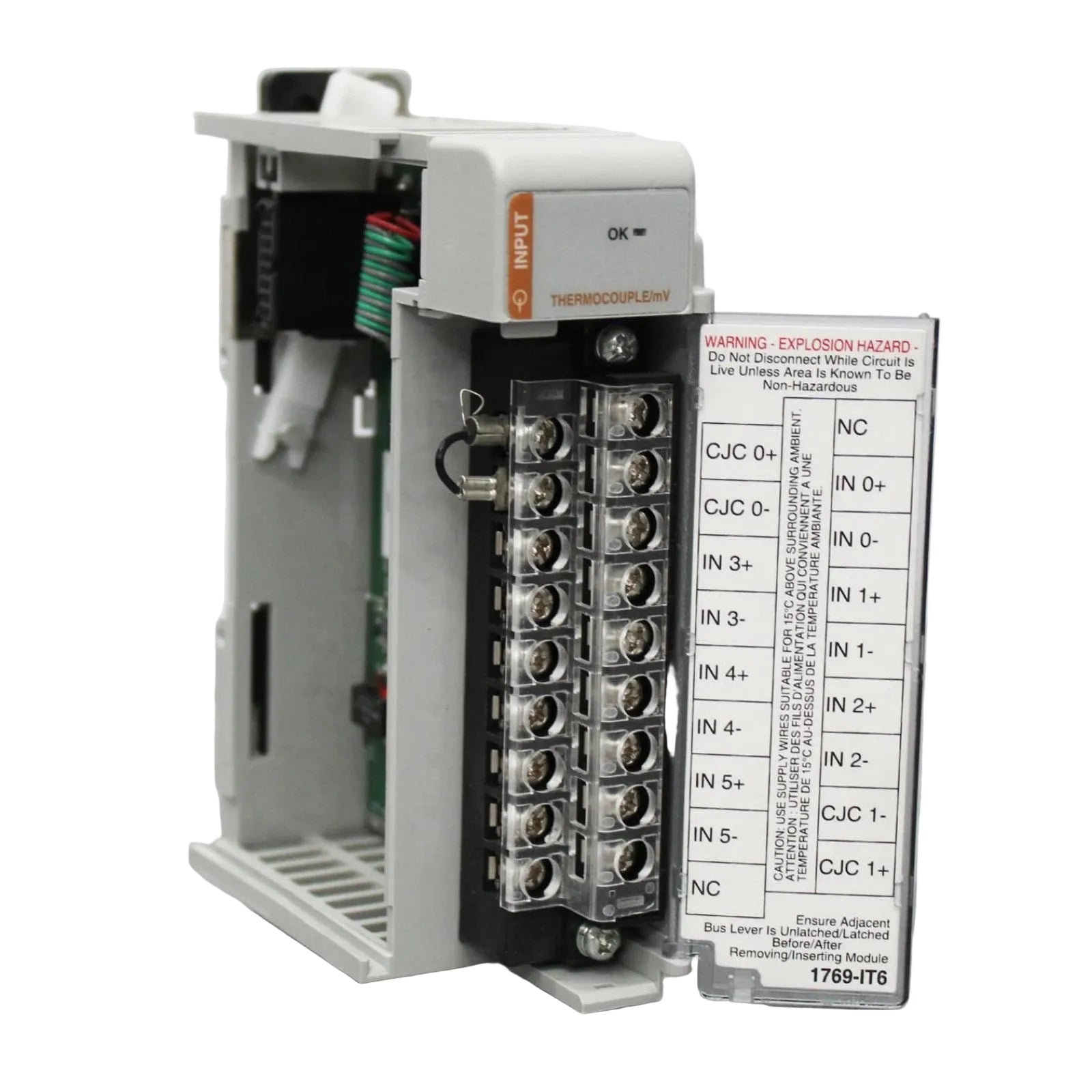

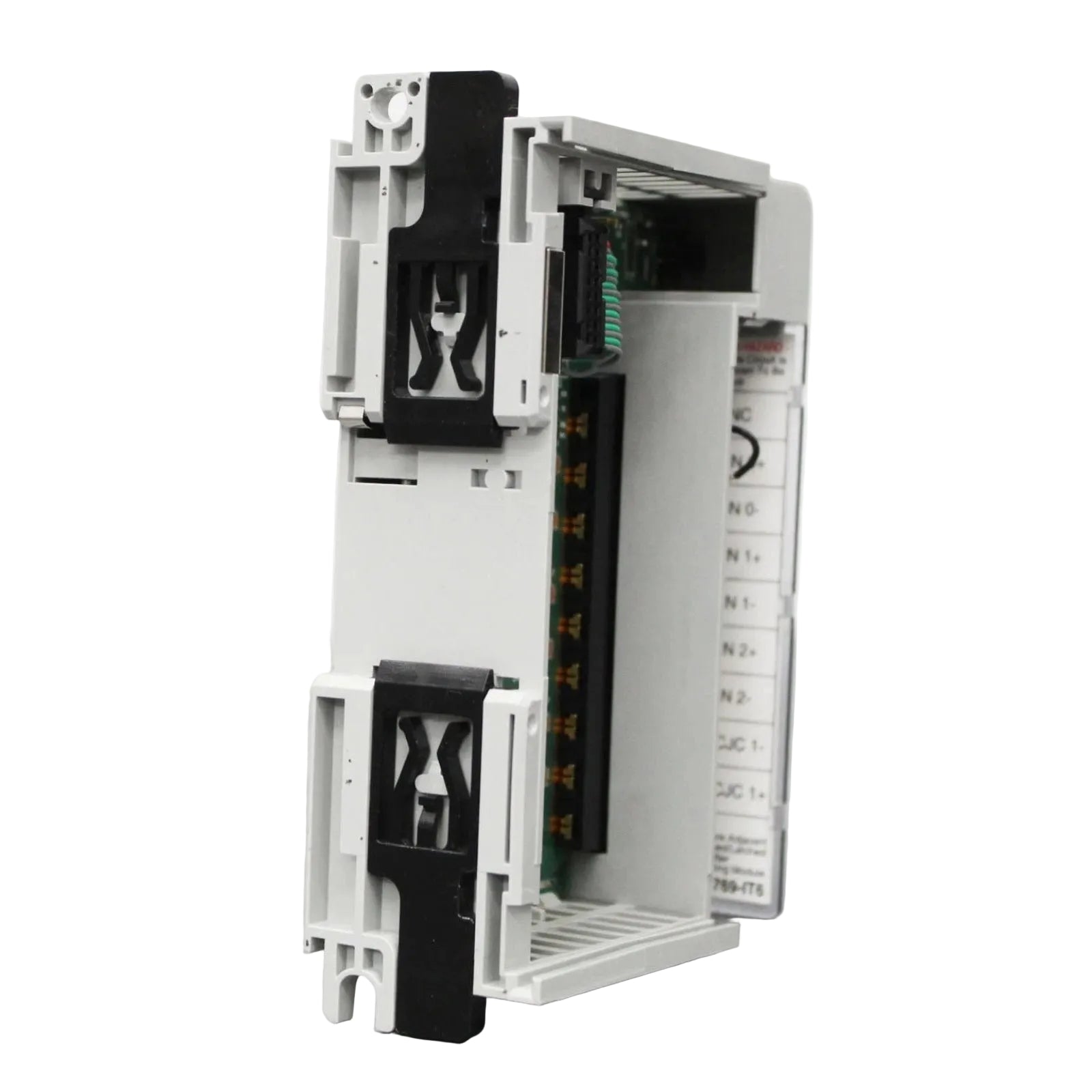

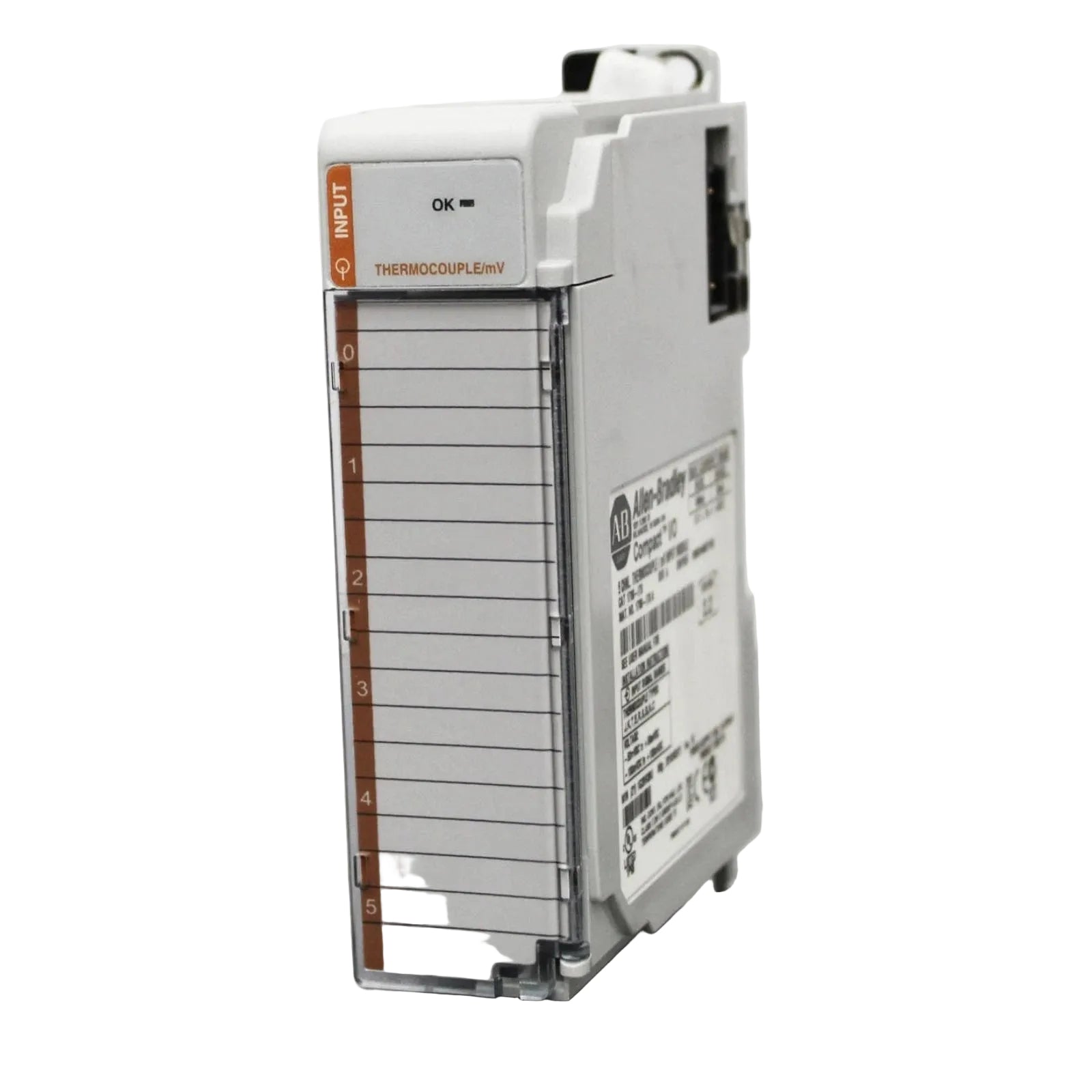

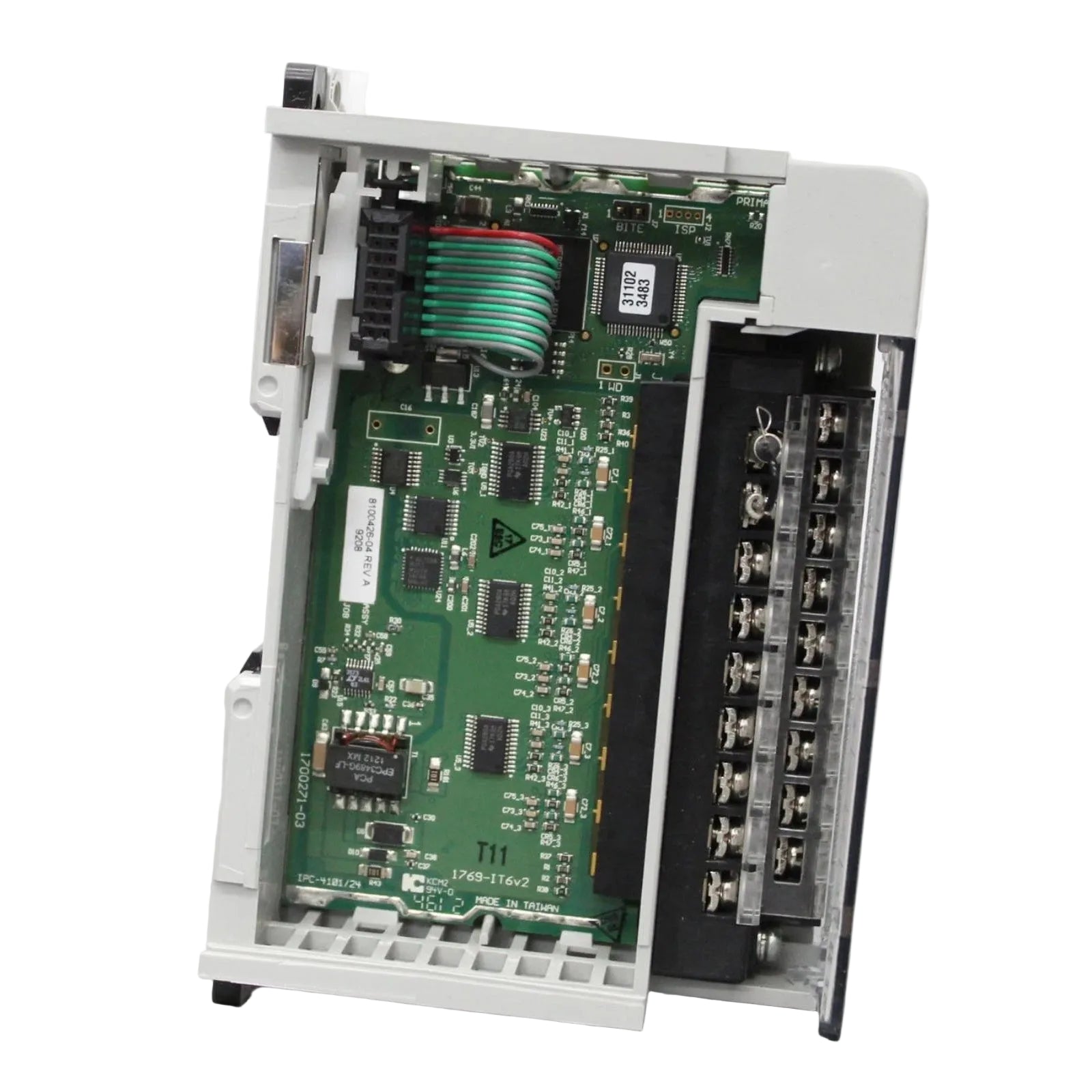

El Allen-Bradley 1769-IT6, también catalogado como el 1769IT6 Módulo de entrada de termopar, funciona como un componente de hardware dedicado para la adquisición de datos de temperatura de alta precisión dentro de las plataformas de control CompactLogix.

Identificación del dispositivo y lógica

El módulo sirve como una interfaz de termopar de 6 canales, diseñada para convertir señales térmicas de nivel de milivoltios en valores digitales para el procesamiento de la placa base. Admite varios tipos de termopares e incorpora un circuito de compensación de unión fría (CJC) integrado para mantener la integridad de la medición en condiciones ambientales cambiantes.

Datos físicos y eléctricos básicos

Red determinista e integración de módulos

El 1769-IT6 está diseñado para la integración dentro de redes deterministas EtherNet/IP y ControlNet cuando se utiliza con los controladores CompactLogix adecuados. La lógica interna aprovecha la comunicación de backplane de alta velocidad para garantizar que las tasas de actualización de datos cumplan con los requisitos de tiempo de control de procesos. Los usuarios deben verificar la compatibilidad del firmware flash con la revisión específica de la CPU para garantizar una asignación de E/S y una estabilidad de configuración fluidas durante las operaciones en tiempo de ejecución.

Pedido y alcance del suministro

• Módulo Allen-Bradley 1769-IT6

• Documentación estándar (Guía de inicio rápido)

• Nota: Los bloques de terminales externos y los conectores de cableado deben adquirirse por separado si son necesarios para terminaciones de campo específicas.

Procedimientos de implementación en campo

• Asegúrese de que la alimentación del sistema esté desactivada antes de montar el módulo en el riel DIN o en el panel.

• Mantenga una distancia mínima de 50 mm de los cables de alta tensión para evitar interferencias electromagnéticas (EMI) en las señales de milivoltios de bajo nivel.

• Verifique que los cables de extensión de termopar de par trenzado blindado estén conectados a tierra solo en el lado del instrumento para evitar bucles de tierra.

• Asegure el módulo utilizando el pestillo integrado del riel DIN o los tornillos de montaje en panel para garantizar la resistencia a las vibraciones en gabinetes industriales.

Logística y manipulación

• Tiempo de entrega: 2-7 días cuando el pago finaliza.

• Envío a través de DHL, FEDEX o UPS.

• Las unidades se envían utilizando embalaje industrial antiestático para evitar daños por descarga electrostática y garantizar la protección mecánica durante el tránsito.

Preguntas frecuentes

1. ¿Qué rangos de milivoltios admite este módulo?

   El módulo admite rangos de entrada de +/- 50 mV y +/- 10 mV para señales de termopar estándar.

2. ¿Cómo se gestiona la compensación de unión fría (CJC)?

   El módulo cuenta con dos sensores CJC dedicados que monitorean la temperatura del bloque de terminales para proporcionar una corrección de desplazamiento automatizada a nivel de software para las lecturas de voltaje del termopar.

3. ¿Este módulo es intercambiable en caliente?

   No. La serie 1769-IT6 no está diseñada para ser retirada o insertada mientras la alimentación de la placa base está activa. Desconecte siempre la alimentación antes de reemplazar el módulo.

4. ¿Cuál es la función del convertidor Delta Sigma?

   El convertidor Delta Sigma proporciona una conversión de analógico a digital de alta resolución con rechazo de ruido inherente, esencial para lecturas térmicas precisas en entornos industriales con alta EMI.

5. ¿Cuántos módulos pueden ser alimentados por una sola fuente de alimentación?

   La clasificación de distancia de la fuente de alimentación es de 8 módulos; exceder este límite requiere una fuente de alimentación de expansión adicional para mantener la estabilidad del voltaje del bus.
