Configurado para la adquisición de señales analógicas de precisión en entornos de automatización industrial, el Allen-Bradley 1746-NR8 1746NR8, también catalogado como el módulo de entrada de resistencia de 8 puntos SLC 1746-NR8, proporciona ejecución física y eléctrica directa para la medición de resistencia multicanal y entradas RTD en los racks del chasis del controlador.

Desglose de número de pieza y matriz de modelo

Especificaciones de hardware

Bus de backplane y parámetros de comunicación de red

El hardware utiliza licencias de velocidad de comunicación de bus de backplane para mantener tasas de sondeo deterministas en los canales de entrada analógica. Las capacidades de escalado de densidad de E/S permiten a los operadores expandir los conjuntos de medición en las ranuras del backplane sin violar las restricciones de temporización del bus o los intervalos de actualización. La compatibilidad con flash de firmware garantiza que las pilas de protocolos de comunicación de bajo nivel permanezcan sincronizadas con los procesadores del controlador durante la supervisión activa del proceso.

Contenido del paquete e información de pedido

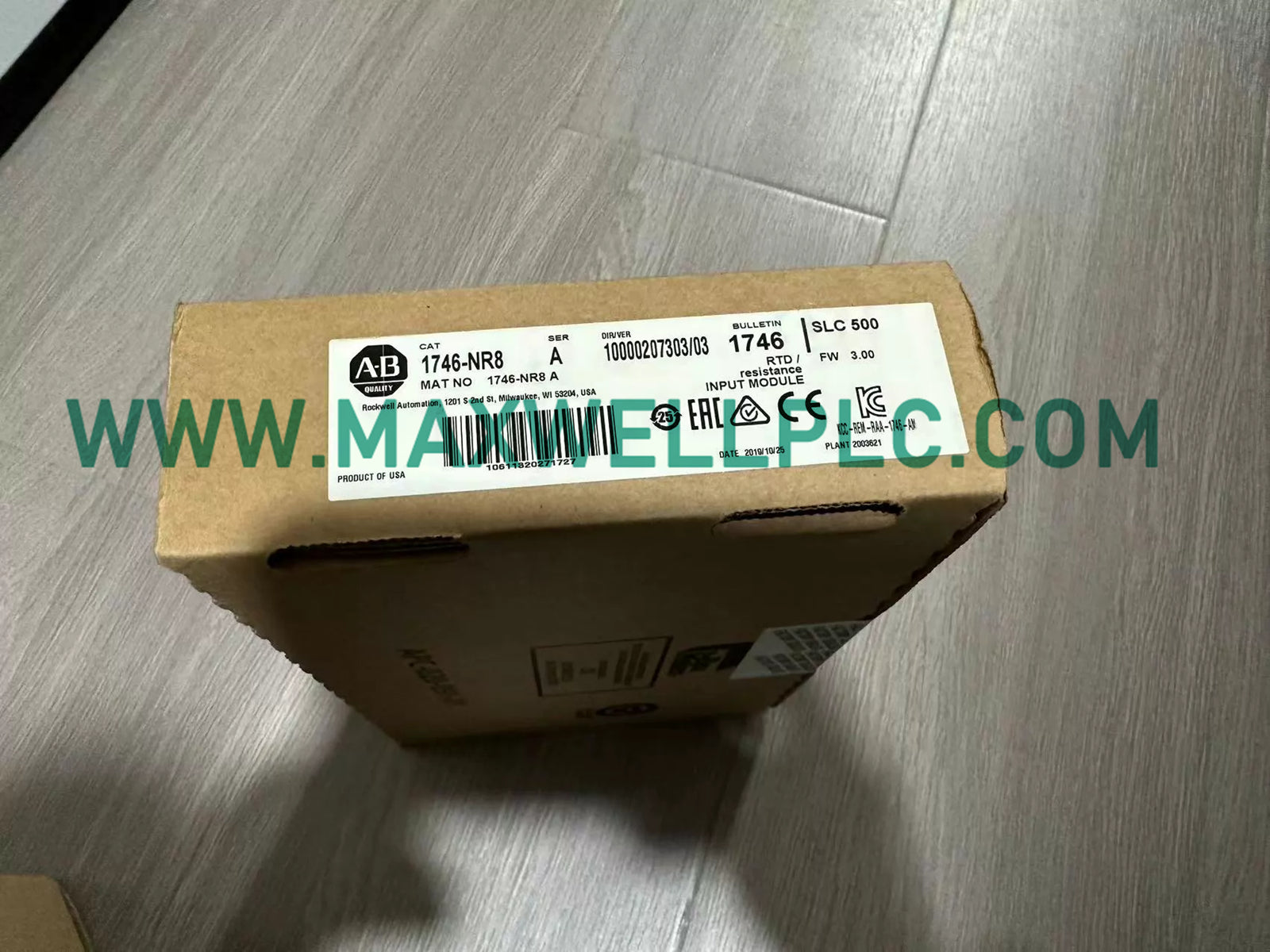

• 1 módulo de entrada de resistencia Allen-Bradley 1746-NR8 (número de pieza: 1746NR8)
• 1 conector de bloque de terminales extraíble (RTB)
• 1 folleto de documentación de cumplimiento técnico

Pautas de instalación en campo

• Asegúrese de que la alimentación del chasis esté completamente desconectada antes de insertar o extraer el módulo de entrada del rack del backplane.
• Monte el módulo en cualquier ranura de E/S disponible, excepto la ranura 0, asegurando la alineación adecuada con los rieles guía del backplane.
• Conecte el cableado de señal de campo al bloque de terminales extraíble, manteniendo el blindaje adecuado para mediciones de resistencia de bajo nivel.
• Encamine los cables de los sensores analógicos lejos de las líneas de alimentación de alto voltaje y los variadores de frecuencia para minimizar las interferencias electromagnéticas.

Preguntas frecuentes

• P: ¿Cuál es la función operativa principal de este módulo dentro del sistema de control?
• R: Mide señales de resistencia y RTD multicanal de sensores de campo y las convierte en valores digitales para el controlador.
• P: ¿Se puede instalar este módulo de entrada en la ranura 0 del chasis SLC 500?
• R: No, la ranura 0 está reservada para la unidad de procesador; este módulo puede ocupar cualquier otra ranura de E/S disponible.
• P: ¿Cuál es el perfil de consumo de energía del hardware?
• R: La unidad consume un máximo de 1,82 W, extrayendo 100 mA del backplane de 5 V CC y 55 mA de la fuente de 24 V CC.
• P: ¿Qué tiempo de respuesta de paso se especifica para los canales de entrada?
• R: El módulo presenta un tiempo de respuesta de paso de 60 milisegundos para las entradas y 2,5 milisegundos para las salidas.
• P: ¿Qué rango de temperatura de funcionamiento soporta el dispositivo?
• R: El hardware funciona de forma fiable dentro de un rango de temperatura ambiente de funcionamiento de 0 °C a +60 °C.
• P: ¿Este módulo admite inserción y extracción en caliente (intercambio en caliente)?
• R: No, la alimentación del chasis debe desconectarse antes de instalar o retirar el módulo del backplane.
• P: ¿Por qué se requiere un blindaje adecuado para el cableado de campo?
• R: El blindaje evita que el ruido eléctrico de alta frecuencia corrompa las señales sensibles de medición de resistencia y temperatura.
• P: ¿Qué procedimientos de mantenimiento se recomiendan para esta unidad?
• R: Inspeccione periódicamente las conexiones del bloque de terminales para asegurar un par adecuado y asegúrese de que la ventilación alrededor del chasis permanezca despejada.
