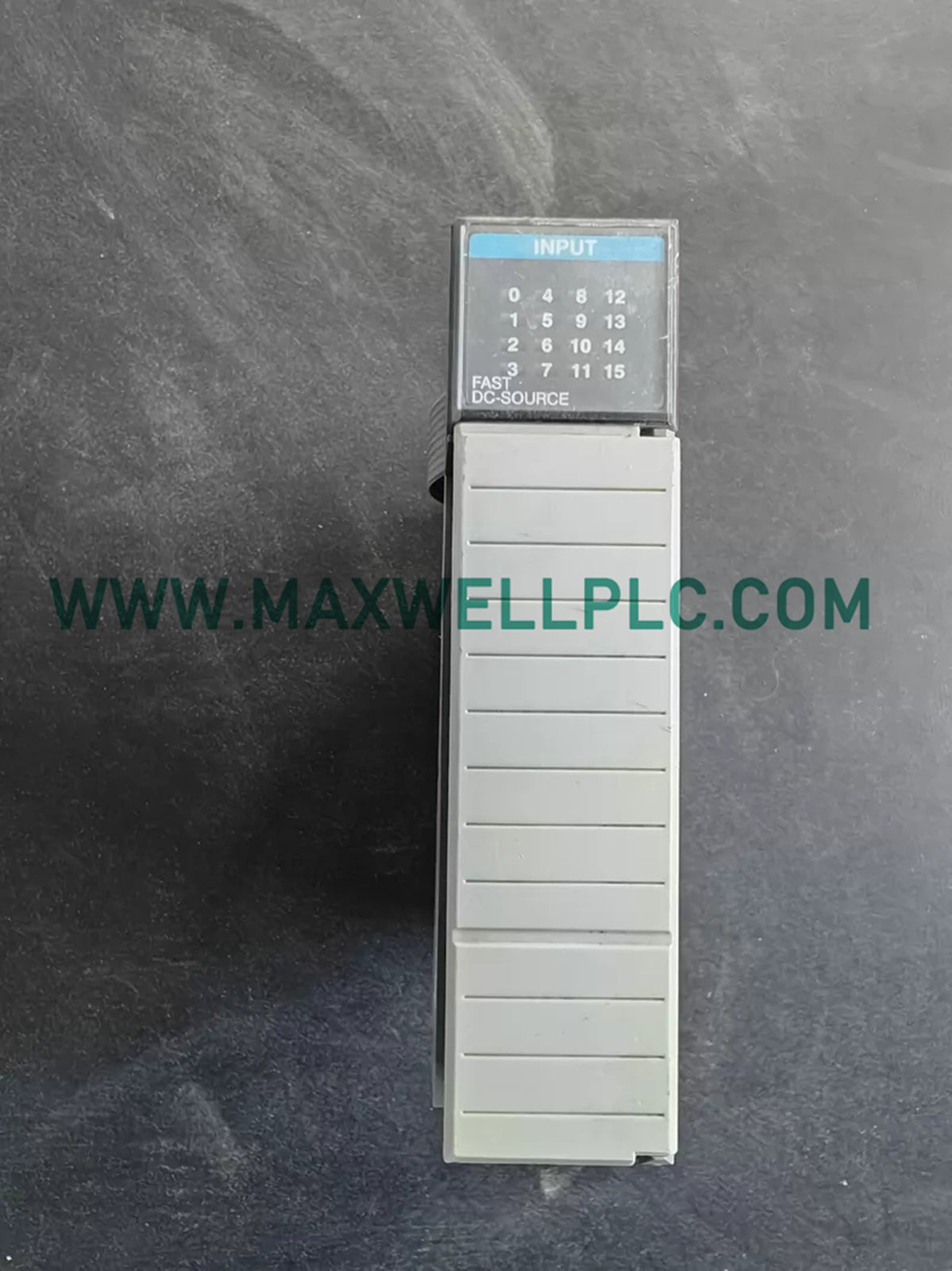

Diseñado específicamente para la adquisición de señales discretas de alta velocidad dentro de las arquitecturas de control modular Allen-Bradley SLC 500, el Módulo de Entrada de Alimentación DC de Respuesta Rápida 1746-ITV16 procesa dieciséis puntos de entrada de 24 VDC independientes con características de respuesta rápida para minimizar la latencia en secuencias de control industrial críticas en el tiempo.

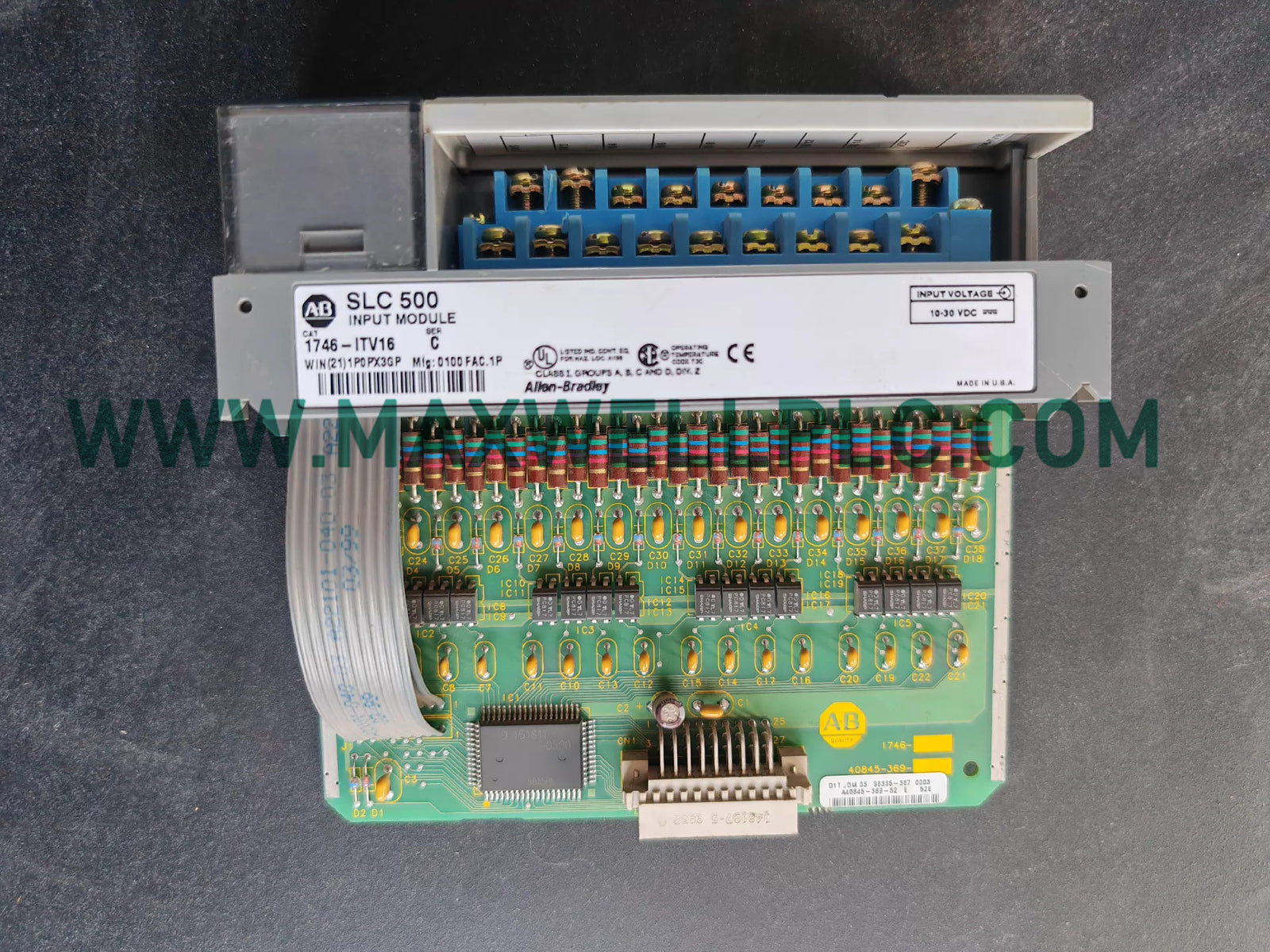

Arquitectura de Hardware y Especificaciones Técnicas

Funcionamiento Funcional y Comportamiento del Circuito

El módulo acepta señales de campo de origen CC a través de una configuración de suministro de corriente, donde la corriente fluye desde el terminal de entrada a través del dispositivo de campo hacia el común. Cada uno de los dieciséis canales incorpora un filtrado dedicado diseñado para aplicaciones de respuesta rápida, asegurando que los pulsos transitorios de alta velocidad o las transiciones rápidas de estado de codificadores, sensores ópticos o interruptores de límite de alta frecuencia se capturen con precisión sin que los retrasos de rebote causen estados lógicos perdidos.

Parámetros de Instalación y Cableado

• Aislamiento de energía: Desconecte siempre la energía del backplane del chasis antes de insertar o extraer el módulo para evitar arcos eléctricos o corrupción de la memoria.
• Asignación de ranuras: El módulo puede ocupar cualquier ranura de E/S disponible dentro de un chasis SLC 500 local o un rack de expansión.
• Bloque de terminales: Utiliza un bloque de terminales extraíble (RTB) en la parte frontal, lo que permite que el cableado de campo permanezca inalterado durante el reemplazo del módulo.
• Enrutamiento de cables: Separe el cableado de entrada de CC de bajo voltaje de las líneas de alimentación de CA de alto voltaje y los cables del motor de accionamiento de frecuencia variable para mitigar la inducción electromagnética y el ruido de la señal.

Preguntas Frecuentes

• P: ¿Cuál es la principal diferencia entre los módulos de entrada estándar y esta variante de respuesta rápida?
• R: La circuitería de respuesta rápida minimiza los retrasos del filtro interno, lo que permite al controlador registrar trenes de pulsos rápidos o cambios de estado de entrada de corta duración más rápidamente que los módulos estándar.
• P: ¿Puede este módulo interactuar con dispositivos de campo tipo "sinking"?
• R: No. El 1746-ITV16 está diseñado exclusivamente para cableado de campo de tipo "sourcing" (suministro de corriente), donde la corriente sale del terminal de entrada hacia el sensor.
• P: ¿Cuánta energía consume el módulo del chasis del controlador?
• R: Consume 0.085 A de la fuente de alimentación del backplane de 5 VCC, lo que contribuye a una carga de disipación térmica total de 3.6 W en la carcasa del módulo.
• P: ¿Cuál es la ventana de voltaje permitida para un estado lógico alto?
• R: El rango de voltaje de entrada abarca desde 10 VCC hasta 30 VCC, y cualquier valor inferior a 5 VCC se reconoce de forma segura como una condición de estado apagado.
• P: ¿Se admite la conexión en caliente (hot-swapping) en el backplane SLC 500?
• R: No. La alimentación del chasis debe desconectarse completamente antes de retirar o instalar cualquier módulo de E/S de la serie 1746.
• P: ¿Qué tamaño de cable se recomienda para el bloque de terminales extraíble?
• R: Se utiliza típicamente cable de cobre industrial estándar que va de 22 a 14 AWG, asegurando un par de apriete seguro en los tornillos de los terminales para evitar conexiones intermitentes.
• P: ¿El módulo requiere una fuente de alimentación externa para su lógica interna?
• R: No. La alimentación de la lógica interna se deriva directamente del backplane del rack, mientras que los dispositivos de campo requieren una fuente externa de 24 VCC.
• P: ¿Qué pasos se deben seguir si un canal de entrada no registra cambios de estado?
• R: Verifique los niveles de la fuente de alimentación externa de 24 VCC, revise el par de apriete de los terminales, confirme el cableado de polaridad de fuente/sumidero correcto e inspeccione los indicadores LED de estado del módulo.
