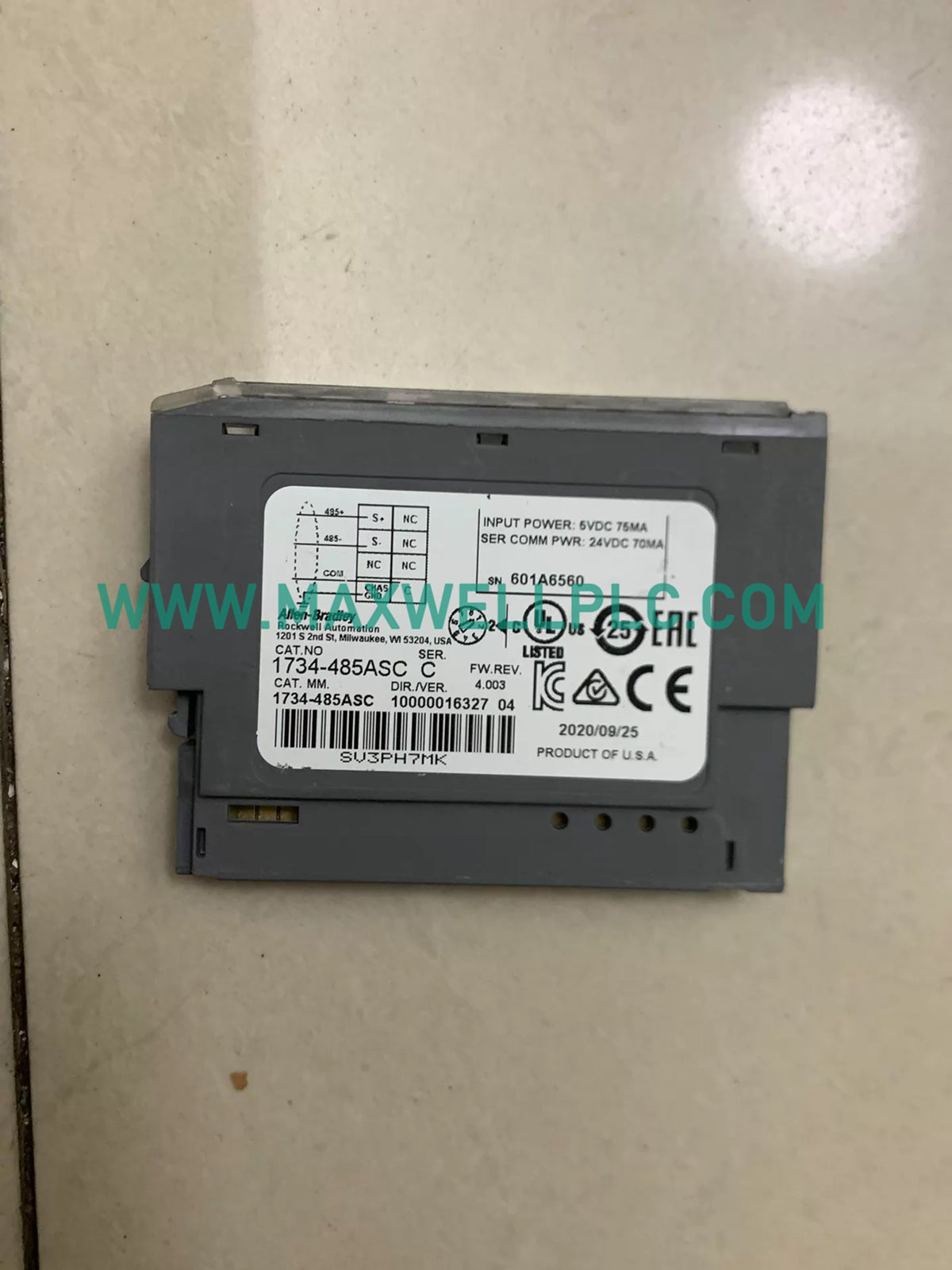

Configurado para el enrutamiento de datos de comunicación serie en redes industriales, el Allen-Bradley 1734-485ASC (módulo Point I/O 1734-485ASC) proporciona ejecución física/eléctrica directa.

Nomenclatura y desglose arquitectónico

• Base del producto: 1734
• Variante del módulo: 485ASC Interfaz serie
• Plataforma de la serie: POINT I/O
• Posición del interruptor de llave: 2
• Tensión de alimentación nominal: 24 V CC

Especificaciones de hardware

Red industrial e integración de backplane

Integrado en redes deterministas Profinet y EtherNet/IP, este módulo serie soporta la velocidad de comunicación del bus backplane y la escalabilidad de la densidad de E/S. La lógica de procesamiento integrada gestiona las latencias de conversión de protocolo y garantiza la compatibilidad con firmware flash, lo que permite una integración perfecta de instrumentos de campo serie heredados en arquitecturas de control distribuidas modernas sin comprometer la sincronización de la transmisión de paquetes.

Contenido del paquete y detalles de pedido

• 1 unidad de módulo de interfaz serie 1734-485ASC
• 1 conector de base de terminal extraíble
• 1 referencia de boletín de instalación técnica

Pautas de instalación física

• Espacio libre del gabinete: Mantenga un espacio adecuado vertical y horizontalmente alrededor de la carcasa del módulo para permitir un flujo de aire convectivo y una disipación térmica adecuados.
• Montaje en riel DIN: Asegure la unidad firmemente en un riel DIN industrial estándar de 35 mm, verificando que el mecanismo de bloqueo mecánico se enganche completamente.
• Terminación del cableado: Conecte las líneas de alimentación y comunicación serie entrantes de forma segura en los bloques de terminales, asegurando una longitud de pelado del conductor adecuada para evitar el cobre expuesto.
• Conformidad con la toma de tierra: Fije el conjunto de la base directamente a un panel metálico conectado a tierra o a una placa de montaje para mitigar las interferencias electromagnéticas y garantizar la inmunidad al ruido.

Preguntas frecuentes

• ¿Cuál es la función operativa principal de este módulo de hardware?

La unidad funciona como un módulo de interfaz serie dedicado diseñado para conectar dispositivos de comunicación serie a sistemas distribuidos de E/S de punto.

• ¿Cuál es el rango de tensión de alimentación especificado para un funcionamiento adecuado?

Funciona en un rango de tensión de entrada que va de 10 V CC a 28,8 V CC, con una potencia de alimentación nominal de 24 V CC.

• ¿Cuál es el consumo de corriente en condiciones normales de funcionamiento?

El módulo consume una corriente de suministro de 15 mA cuando se alimenta a 24 V CC.

• ¿Qué posición del interruptor de llave mecánico se asigna a esta variante de hardware?

El interruptor de llave físico está configurado en la posición 2 para evitar una inserción incorrecta del módulo en la base del backplane.

• ¿Cuál es el peso físico de la unidad del módulo?

El hardware pesa exactamente 0,26 kg.

• ¿Cuáles son las dimensiones estimadas del envío empaquetado?

Las dimensiones del envío miden 3,5 cm x 14 cm x 14,5 cm.

• ¿Dónde se encuentra el origen de fabricación de este componente?

El país de origen se designa como EE. UU.

• ¿Qué plataforma de sistema industrial admite este módulo?

Está diseñado exclusivamente para su integración dentro de la plataforma de hardware distribuido Allen-Bradley POINT I/O.
