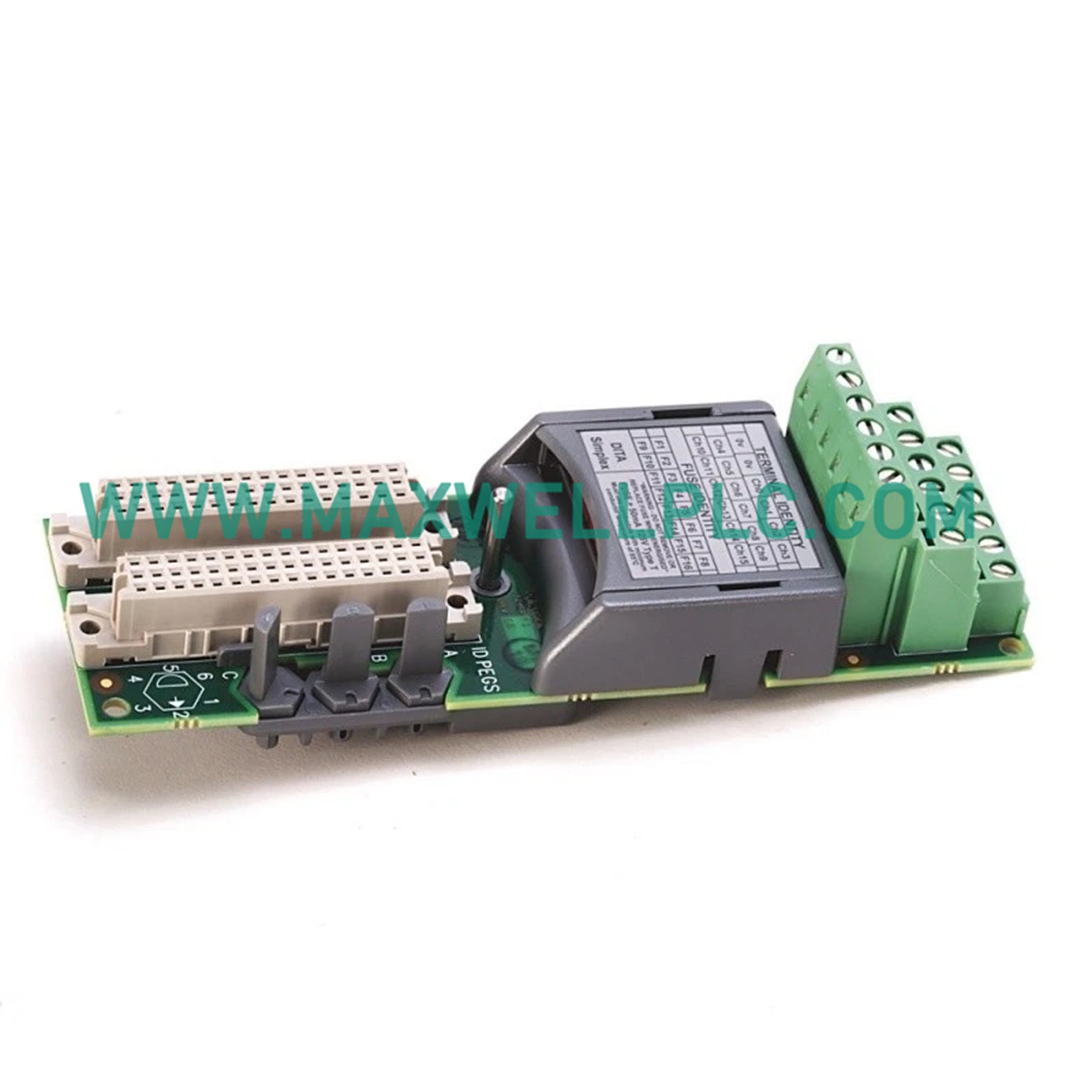

Configurado para la terminación de salida analógica dentro de redes de control industrial, el Allen-Bradley 1715-TASOF8 (ensamblaje de terminación 1715-TASOF8) proporciona una ejecución física/eléctrica directa.

Nomenclatura y desglose de componentes

• Base del modelo: 1715
• Tipo de componente: Ensamblaje de terminación
• Arquitectura de canales: Símplex de 8 canales
• Grupo funcional: Salida analógica
• Serie del sistema: E/S redundante

Especificaciones del hardware

Red determinista e integración de backplane

Integrado en las redes deterministas Profinet y EtherNet/IP, este conjunto de terminación mantiene la velocidad de comunicación del bus del backplane y la escalabilidad de la densidad de E/S. La topología interna gestiona las limitaciones de consumo de corriente y mantiene salidas de voltaje estables durante picos de carga dinámicos, protegiendo los nodos de controlador conectados de las fluctuaciones de voltaje transitorias y asegurando la compatibilidad del firmware flash en todos los nodos de la red.

Contenido del paquete y detalles de pedido

• 1 unidad de ensamblaje de terminación 1715-TASOF8
• 1 juego de bloques de terminales con interfaz de conexión por tornillo
• 1 documentación de instrucciones de instalación

Pautas de instalación física

• Espacio libre del gabinete: Mantenga un espacio vertical adecuado por encima y por debajo de la carcasa de estilo abierto para asegurar una disipación térmica adecuada y protección ambiental mediante un revestimiento protector.
• Montaje en riel DIN: Fije firmemente el ensamblaje en rieles DIN estándar de 35 mm o paneles de montaje, verificando el enganche del bloqueo mecánico.
• Terminación del cableado: Inserte conductores de cobre blindados (22 a 16 AWG) con una clasificación de al menos 85 °C en los terminales, apretando los tornillos a un par máximo de 0,5 N-m con un destornillador de cabeza plana de 0,4 x 2,0 mm.
• Cumplimiento de la conexión a tierra: Conecte el blindaje de protección a tierra directamente a la barra de tierra designada del gabinete utilizando un conductor de puesta a tierra con una sección transversal mínima de 3,31 mm cuadrados.

Preguntas frecuentes

• ¿Cuál es la configuración de canales de este ensamblaje de terminación?
• La unidad cuenta con una arquitectura de salida analógica símplex de 8 canales diseñada para sistemas de E/S redundantes.
• ¿Cuál es la potencia máxima de disipación?
• El módulo funciona con una disipación de potencia máxima de 3,6 W con 0,64 W por bucle de campo.
• ¿Qué rango de voltaje de entrada admite el ensamblaje?
• Admite voltajes de entrada operativos que van de 18 V CC a 32 V CC.
• ¿Qué tamaño y tipo de cable se requieren para las conexiones de campo?
• Utiliza un solo cable de cobre blindado sólido o trenzado de 0,33 a 1,5 mm cuadrados (22 a 16 AWG) con clasificación de 85 °C.
• ¿Se admite el intercambio en caliente durante el funcionamiento del sistema?
• Sí, los módulos se pueden quitar y reemplazar sin interrupción del sistema en configuraciones redundantes compatibles.
• ¿Qué par de apriete se especifica para los tornillos de los terminales durante la instalación?
• Los tornillos de los terminales deben apretarse a exactamente 0,5 N-m con un destornillador de cabeza plana de 0,4 x 2,0 mm para evitar daños en la rosca.
• ¿Cuál es el límite de voltaje de aislamiento especificado?
• El hardware proporciona una clasificación de voltaje de aislamiento eléctrico de 50 V.
• ¿Cuál es el peso físico del hardware?
• La unidad pesa aproximadamente 0,1 kg (o 133 gramos como se especifica en los esquemas físicos).
