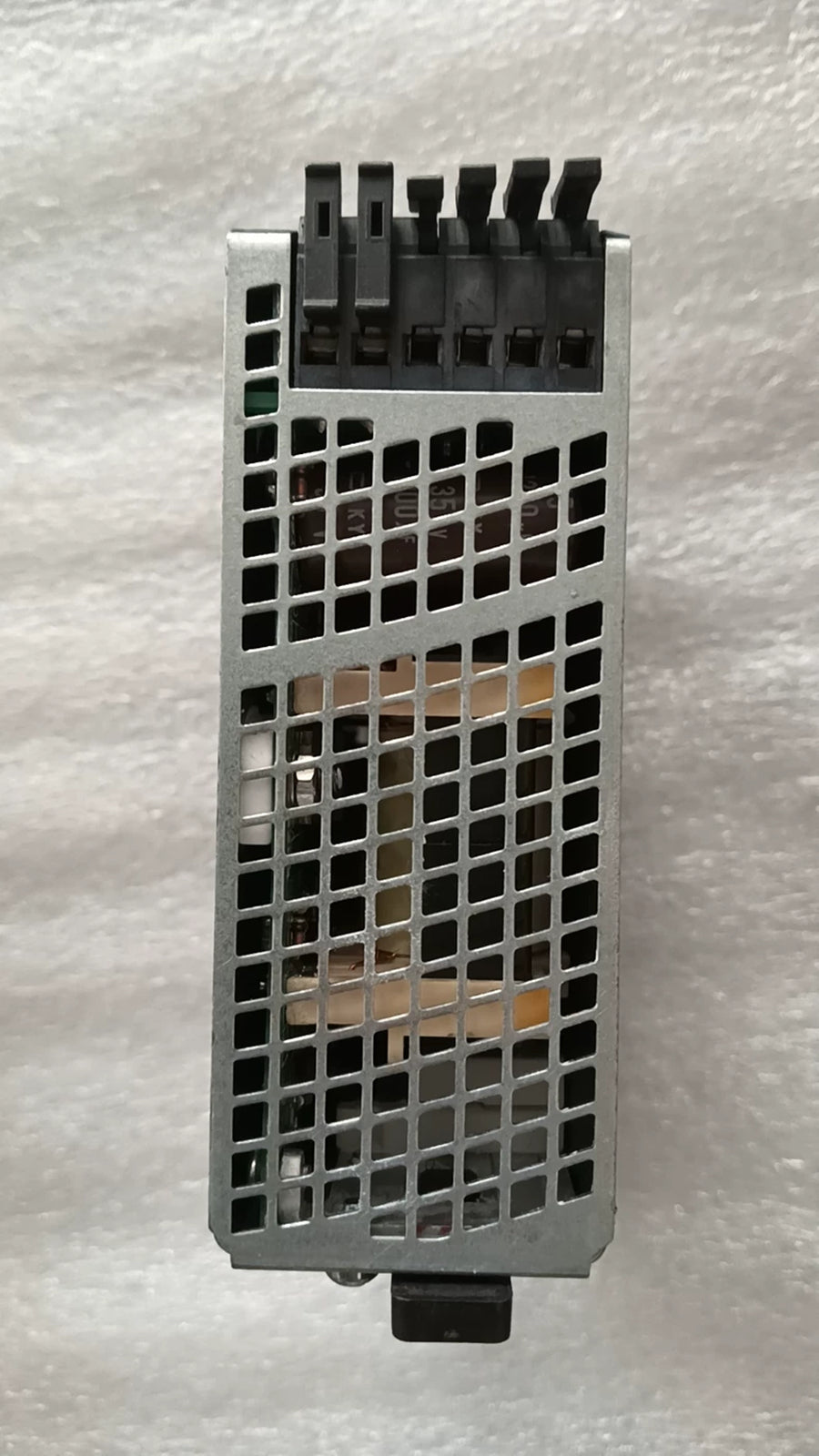

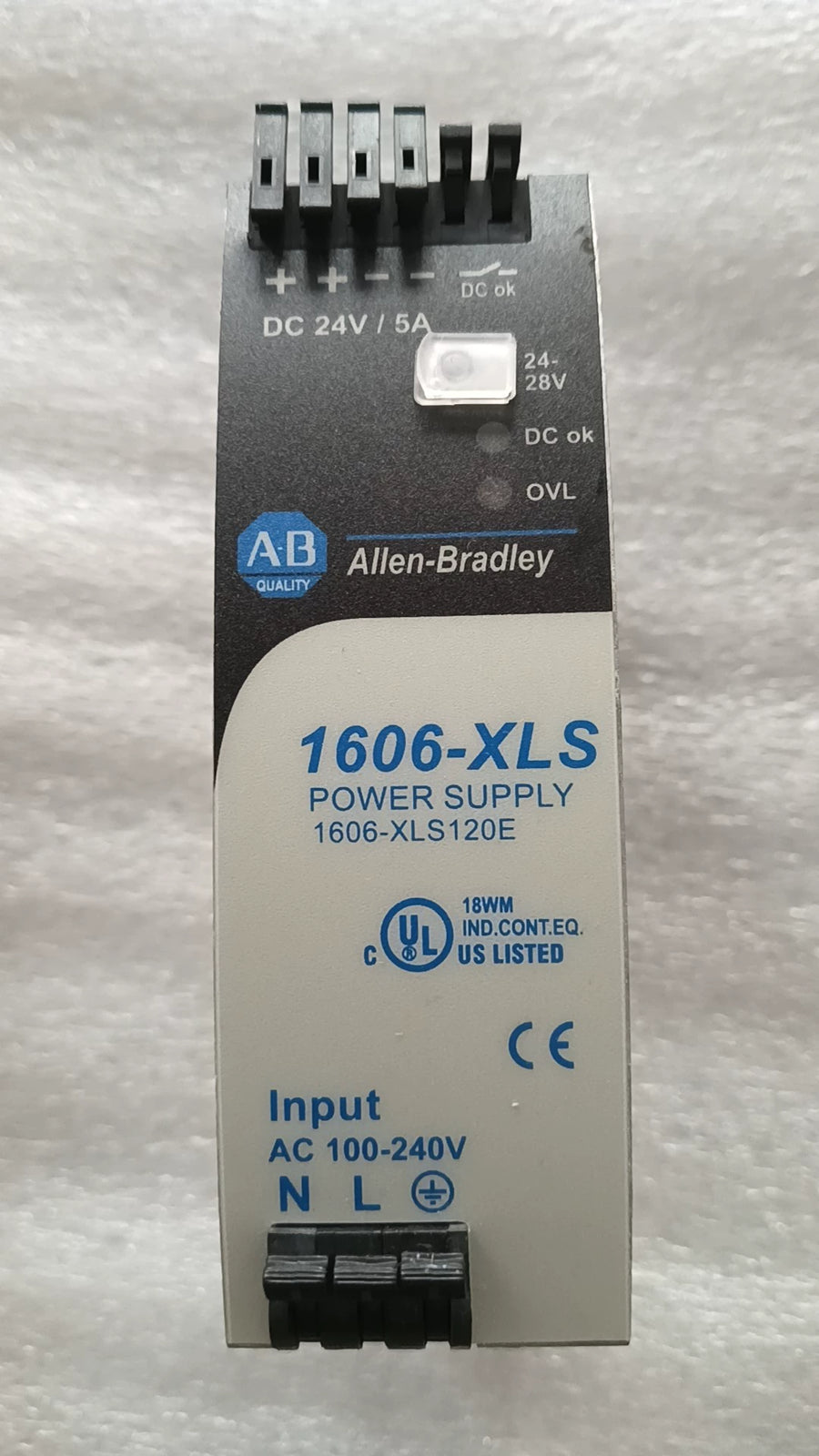

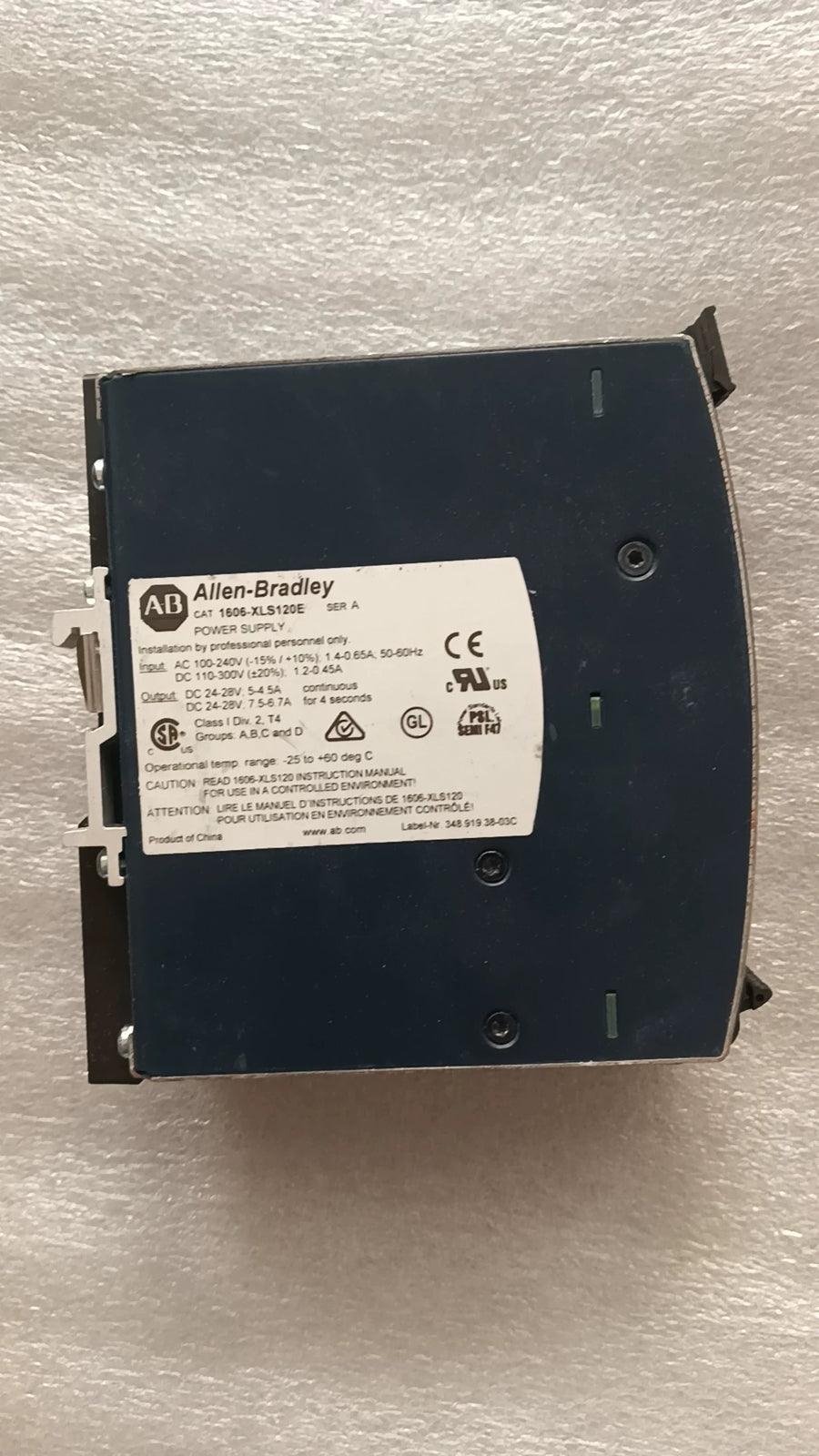

Configurada para la conversión y distribución de energía en redes de control industrial, la Allen-Bradley 1606-XLS120E (Fuente de alimentación 1606-XLS120E) proporciona una ejecución física/eléctrica directa.

Nomenclatura y desglose de componentes

• Base del modelo: 1606
• Serie de producto: XLS
• Potencia de salida: 120 W
• Clase de voltaje: 24 V CC a 28 V CC
• Rango de entrada: 120 V CA a 240 V CA / 110 V CC a 300 V CC

Especificaciones del hardware

Red determinista e integración en el backplane

Integrado en redes deterministas Profinet y EtherNet/IP, este módulo de alimentación mantiene la velocidad de comunicación del bus del backplane y el escalado de la densidad de E/S. La topología interna gestiona las limitaciones de consumo de corriente y mantiene salidas de voltaje estables durante picos de carga dinámicos, protegiendo los nodos de controlador conectados de las fluctuaciones de voltaje transitorias.

Contenido del paquete y detalles para pedidos

• 1 unidad de fuente de alimentación 1606-XLS120E
• 1 bloque de terminales de conexión de abrazadera de resorte
• 1 manual de instrucciones de instalación

Pautas de instalación física

• Espacio libre en el gabinete: Mantenga un espacio vertical mínimo de 50 mm por encima y por debajo de la carcasa para facilitar la disipación de calor por convección.
• Montaje en riel DIN: Encaje la unidad de forma segura en un riel DIN estándar de 35 mm, verificando el acoplamiento del pestillo de bloqueo mecánico.
• Terminación del cableado: Pele los conductores de CA/CC entrantes a la longitud recomendada e insértelos firmemente en los terminales de abrazadera de resorte para garantizar una baja resistencia de contacto.
• Conformidad con la toma de tierra: Conecte el terminal de tierra de protección directamente a la barra de bus de tierra del gabinete utilizando conductores de cobre de baja impedancia.

Preguntas frecuentes

• ¿Cuál es el rango de voltaje de salida nominal de esta unidad?
• La unidad ofrece una salida de CC ajustable que abarca desde 24 V CC hasta 28 V CC en condiciones de funcionamiento normales.
• ¿Qué formatos de voltaje de entrada son compatibles con el hardware?
• Acepta entradas de doble rango, incluyendo fuentes de 120 V CA a 240 V CA o de 110 V CC a 300 V CC.
• ¿Se admite el intercambio en caliente durante el funcionamiento activo del sistema?
• El intercambio en caliente está restringido; la alimentación de entrada debe estar aislada antes de instalar o quitar la unidad del riel DIN.
• ¿Qué tipo de terminales de conexión eléctrica se utilizan?
• El dispositivo emplea interfaces de conexión de abrazadera de resorte para una retención segura del cable contra las vibraciones industriales.
• ¿Cuál es el grado de protección de entrada designado?
• La carcasa tiene una clasificación IP20, lo que proporciona protección contra el contacto accidental de los dedos con los terminales activos.
• ¿El módulo admite configuraciones de montaje directo en la pared?
• Sí, el montaje en la pared es posible utilizando las opciones de montaje con tornillos mecánicos designadas en el chasis.
• ¿Cuál es la clasificación MTBF bajo cargas térmicas estándar?
• El tiempo medio entre fallas se clasifica en 831 kh a una temperatura ambiente de 40 grados C según los estándares SN29500.
• ¿Cuál es la especificación máxima de ondulación y ruido?
• La ondulación y el ruido de salida se controlan a un umbral máximo de 50 mV.
