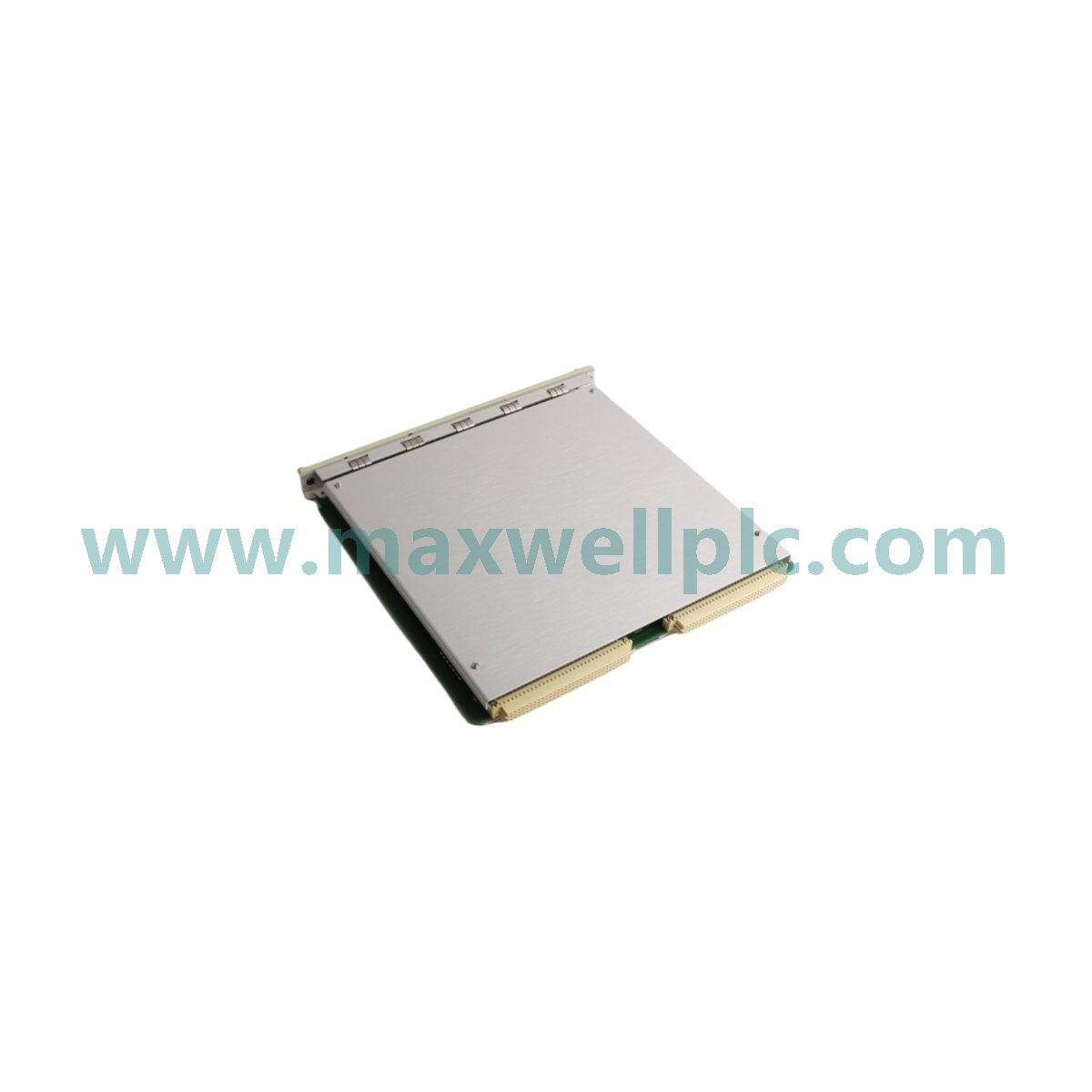

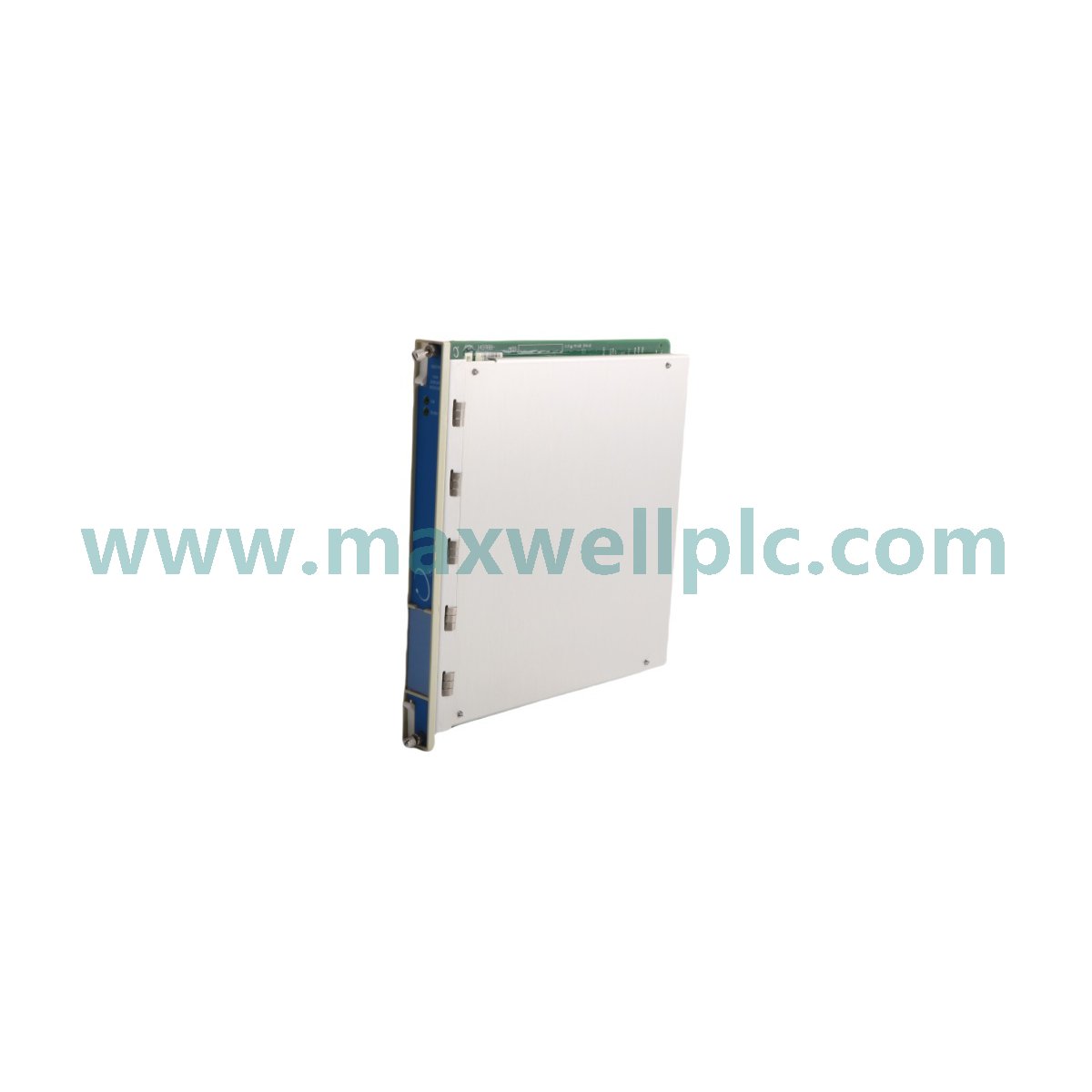

El Bently Nevada 145988-01, también catalogado como el módulo de monitor de pantalla visual VGA 3500/94, funciona como un componente de hardware dedicado para la visualización de datos HMI localizados y el monitoreo de parámetros de proceso dentro de la red del sistema de protección de maquinaria 3500.

Identificación del modelo

• Número de pieza: 145988-01

• Serie del sistema: 3500

• Clase funcional: Interfaz de pantalla visual

Parámetros físicos y eléctricos

Monitoreo mecánico e integración de señales

El módulo 3500/94 facilita la integración de datos de dinámica de rotor en la arquitectura de pantalla montada en rack. Realiza el procesamiento interno de las entradas del transductor, escalando específicamente las entradas de la sonda de corriente de Foucault en relación con los objetivos de voltaje de brecha establecidos. El módulo garantiza una supresión precisa de la diafonía al aislar el flujo de datos de la pantalla de la ruta lógica de protección principal. Admite la visualización de gráficos de órbita, formas de onda basadas en el tiempo y gráficos de barras derivados del bus del backplane del rack, lo que garantiza que la validación del voltaje de brecha se mantenga dentro de la ventana operativa requerida de -10 VCC para configuraciones estándar de sonda de proximidad.

Contenido del paquete estándar

• Módulo de monitor de pantalla VGA 145988-01

• Conjunto de conector de backplane estándar 3500

• Guía de configuración de firmware

Montaje e implementación en campo

• Instalación: El módulo debe insertarse en la ranura designada dentro del rack 3500. Asegúrese de que los pines de la interfaz del backplane estén alineados para evitar daños mecánicos durante el asiento.

• Blindaje: Utilice cables de par trenzado blindados para todos los enlaces de comunicación RS-485 para evitar interferencias electromagnéticas (EMI).

• Puesta a tierra: Asegúrese de que el chasis del rack esté conectado a una tierra de baja impedancia para cumplir con los protocolos de seguridad eléctrica y evitar bucles de tierra.

• Limitación de intercambio en caliente: Aunque el backplane 3500 admite el intercambio en caliente, verifique que la extracción del módulo no active falsas alarmas de estado en la configuración de monitoreo principal.

Consulta técnica y diagnóstico del sistema

• ¿Cuál es la función principal del módulo 145988-01?

  El módulo sirve como interfaz para presentar datos del sistema de protección de maquinaria en tiempo real en un dispositivo de pantalla VGA externo.

• ¿Este módulo realiza lógica de protección?

  No, este es un módulo de monitoreo de pantalla. Proporciona datos para visualización y no ejecuta lógica de disparo de máquina independiente.

• ¿Cómo se recuperan los datos del rack 3500?

  El módulo se comunica a través del bus del backplane del rack 3500 para agregar datos de otros módulos instalados.

• ¿El módulo es configurable en campo?

  Sí, la configuración se gestiona a través del software de configuración del rack 3500 mediante el módulo de interfaz.

• ¿Cuáles son los requisitos de voltaje?

  El módulo funciona con la fuente de alimentación del backplane del sistema 3500 estándar (típicamente +24 VCC).

• ¿Puede este módulo funcionar sin una interfaz de rack principal?

  No, el módulo requiere un módulo de interfaz de rack configurado para gestionar el sondeo de datos y la sincronización de todo el sistema.

• ¿Cómo maneja el módulo el escalado de la señal?

  Utiliza el factor de escala del transductor programado dentro del software de configuración para garantizar unidades de medida precisas en la pantalla.

• ¿Es la interfaz RS-485 para la comunicación del usuario?

  No, la interfaz RS-485 generalmente se reserva para la comunicación con módulos industriales auxiliares o periféricos de pantalla serial dedicados.
