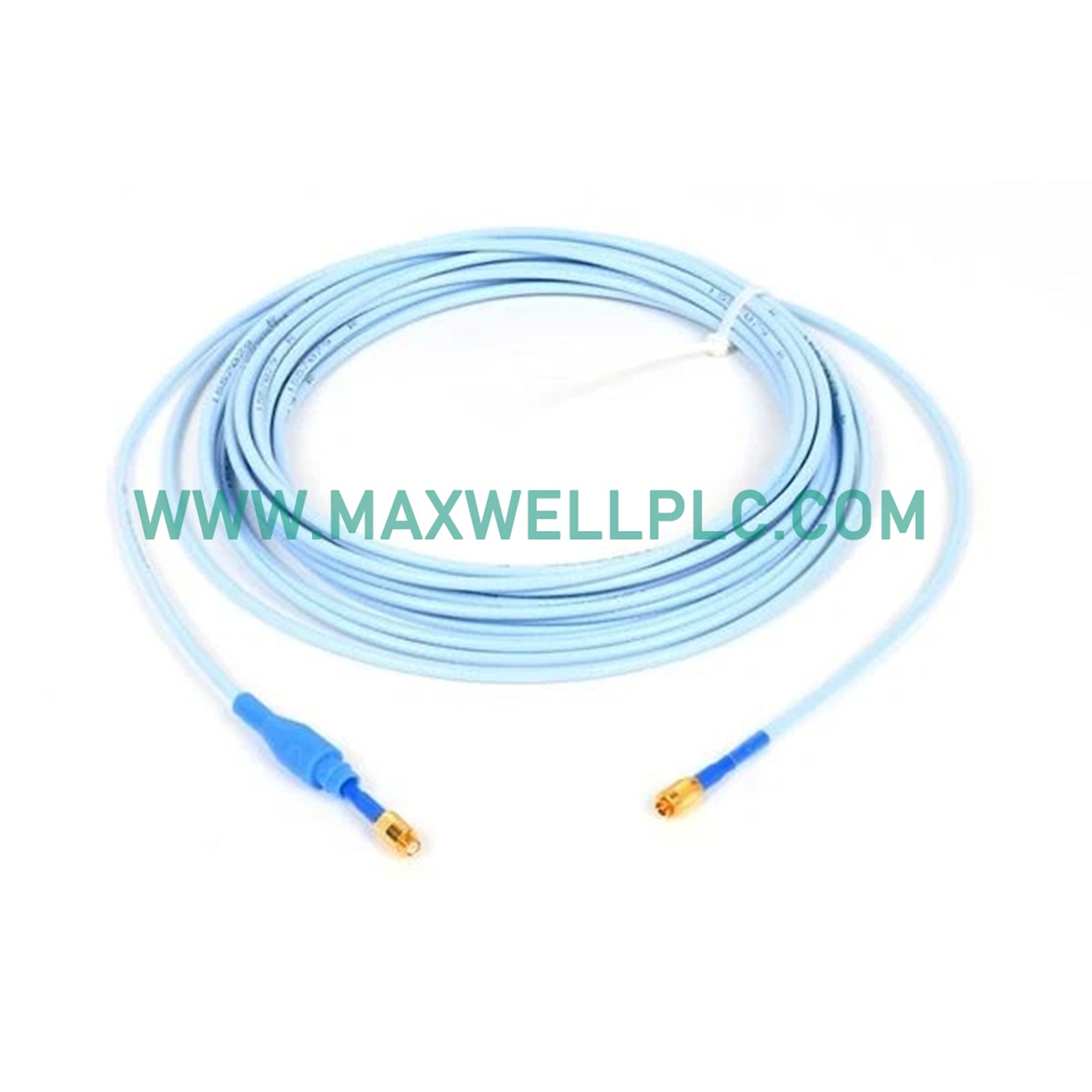

La Bently Nevada 10030-05-30-05-02 es la sonda de proximidad 10030 principal utilizada para realizar mediciones de desplazamiento estáticas y dinámicas sin contacto en las plataformas de la serie 10000.

Desglose de opciones de números de pieza

Los códigos de configuración de sufijo de opción determinan las dimensiones físicas y los parámetros de terminación del cable:

• 10030: Serie de modelo base para la sonda de proximidad de 5 mm de la Serie 10000 (diseño métrico con rosca M10 x 1.0).

• -05: Representa una longitud de carcasa sin rosca de 0.5 pulg.

• -30: Representa una longitud total de carcasa de 3.0 pulg.

• -05: Identifica una longitud total de cable de 0.5 m (aprox. 20 pulg).

• -02: Equipada con un conector coaxial macho en miniatura sin protector de conector.

Especificaciones del hardware

Escala de sonda de corriente de Foucault e integración de dinámica de rotor

La sonda de proximidad 10030-05-30-05-02 genera un campo electromagnético de alta frecuencia en su punta para admitir la escala de sonda de corriente de Foucault cuando se combina con un sensor Proximitor de la serie 10000. A medida que la superficie objetivo se mueve dentro del campo magnético de la sonda, los cambios de inducción alteran la impedancia del bucle del transductor. Las variaciones resultantes se emiten como un voltaje analógico directamente proporcional al espacio físico, sirviendo como entrada para monitorear dinámicas complejas del rotor, como vibración radial del eje, crecimiento térmico y desplazamiento del empuje axial.

Para asegurar límites de medición precisos, se debe verificar la validación adecuada del voltaje de espacio (-10 VCC objetivos) durante la instalación. Con la sonda colocada cerca del punto medio de su rango lineal, el voltaje de espacio de CC en la salida del Proximitor se establece en -10 VCC. La alineación de calibración adecuada asegura un factor de escala estable de 200 mV/mil y optimiza la supresión de diafonía cuando se montan múltiples sondas de 5 mm muy próximas axialmente.

Información para pedidos

• 1 x Sonda de proximidad Bently Nevada 10030-05-30-05-02

• 2 x Tuercas hexagonales métricas (rosca M10 x 1.0)

Pautas de instalación en campo

• Verificación de la holgura radial y el posicionamiento

  Asegure una holgura radial mínima de 7.6 mm (0.30 pulg) de cualquier carcasa metálica adyacente para evitar errores de blindaje. Enrosque a mano el cuerpo métrico con cuidado en el orificio de montaje para evitar daños en las roscas M10 x 1.0.

• Protección del conector y aislamiento de tierra

  El conector coaxial en miniatura debe permanecer completamente seco y aislado de la carcasa de la máquina. Proteja la conexión coaxial acoplada con un manguito aislante para evitar bucles de tierra.

• Enrutamiento del cable seguro para la impedancia

  Evite enrutar el cable integrado de 0.5 metros adyacente a conductos de alta corriente. Asegure el cable con un radio de curvatura mínimo de 25.4 mm (1.0 pulg) para preservar la integridad de la señal y la impedancia interna.

Preguntas frecuentes

• ¿Cómo se calibra el espacio físico del objetivo durante la configuración en campo?

  Ajuste la profundidad de la sonda en el orificio de montaje hasta que el voltaje de espacio de CC en la salida del Proximitor marque -10 VCC.

• ¿Esta sonda métrica es intercambiable con los sistemas roscados UNF estándar de 3/8-24?

  No, las roscas físicas son métricas M10 x 1.0. Intentar forzar su inserción en un orificio roscado UNF destruirá las roscas.

• ¿Qué ocurre si la curva física del cable es más pronunciada que 25.4 mm?

  Las curvas pronunciadas comprimen el dieléctrico interno, cambiando la impedancia coaxial y generando ruido eléctrico en las lecturas de vibración.

• ¿Se puede conectar esta sonda directamente a un Proximitor 3300 XL?

  No, las sondas de 5 mm de la Serie 10000 están diseñadas para usarse con sus Proximitors y cables de extensión correspondientes de la Serie 10000.

• ¿Cuál es la calibración estándar del material objetivo para esta sonda?

  La calibración estándar se ajusta a objetivos de acero AISI E4140. El uso de otras aleaciones metálicas requiere la recalibración del factor de escala.

• ¿El conjunto de la sonda está clasificado para uso continuo por encima de 100 grados C?

  Sí, este modelo admite un rango de temperatura de funcionamiento extendido hasta +150 grados C cuando se utiliza dentro de los límites nominales.

• ¿Este sensor pasivo requiere cableado de alimentación independiente?

  No, la sonda es pasiva y obtiene su voltaje de bucle de funcionamiento de la alimentación de -18 VCC a -26 VCC proporcionada por el Proximitor remoto.

• ¿Qué sucede con el canal del rack del monitor si se desconecta el conector coaxial?

  El sistema de monitoreo registrará inmediatamente una falla de bucle de circuito abierto, lo que activará un estado de "No OK" y deshabilitará las alarmas.
