نظرة عامة على المنتج

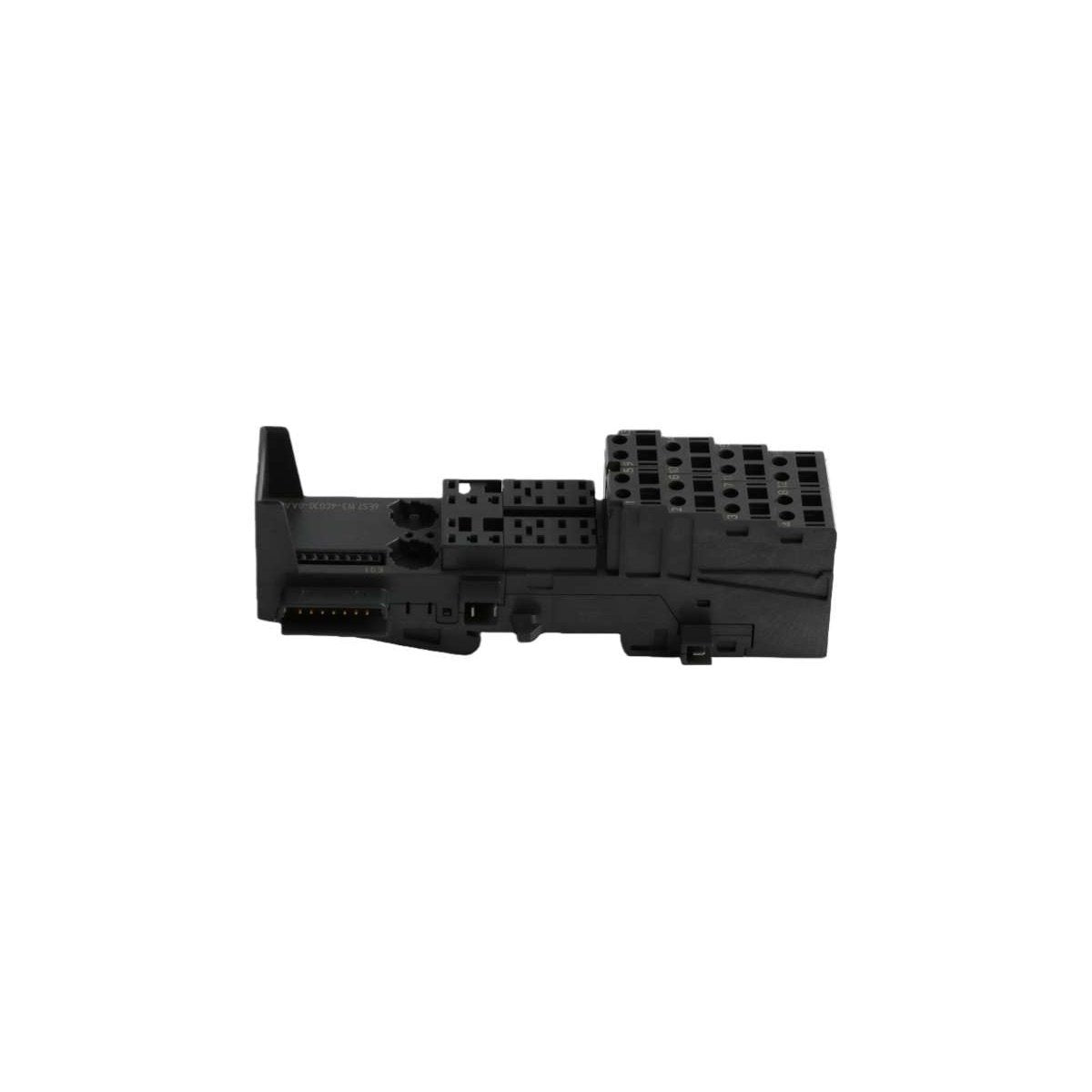

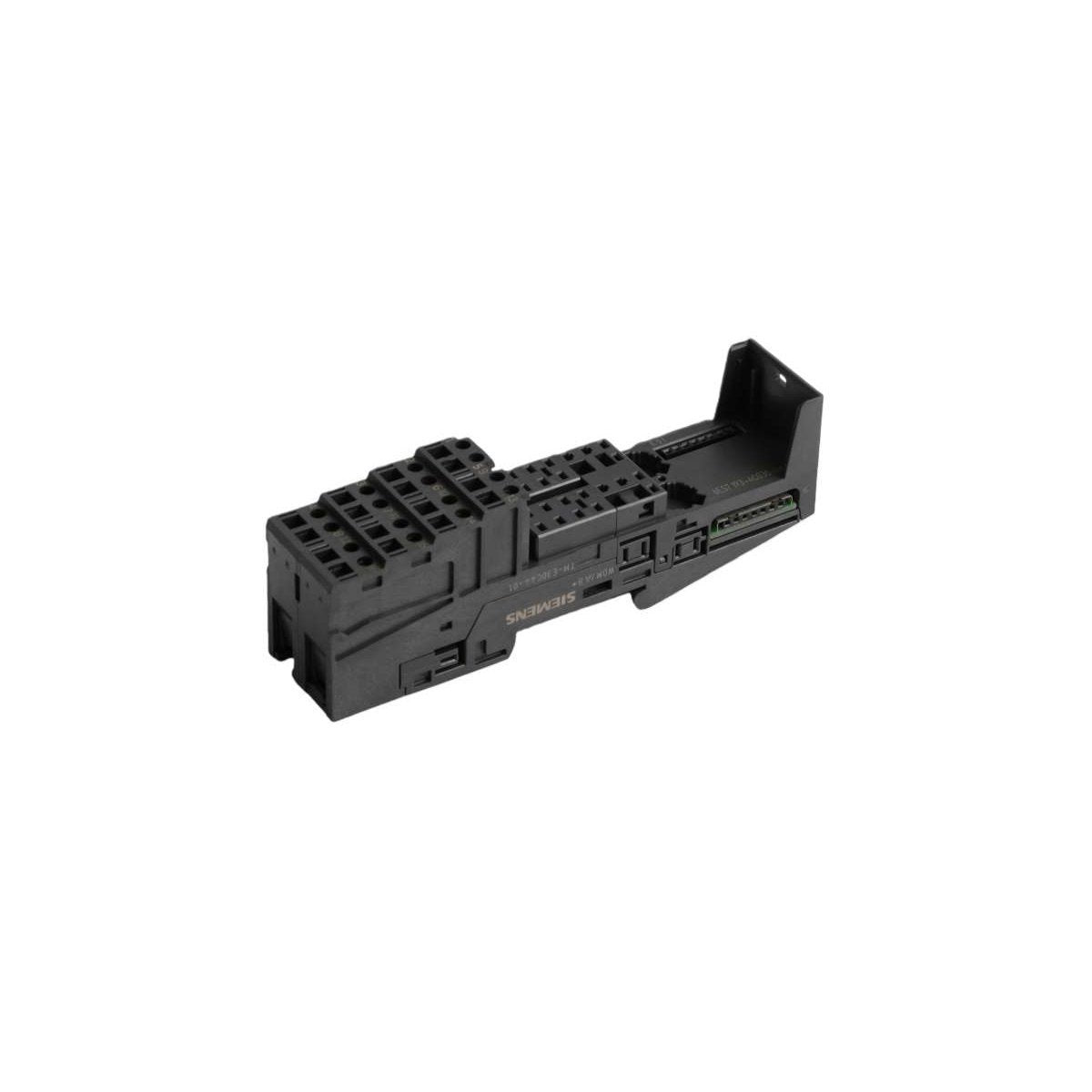

وحدة Siemens 6ES7193-4CG30-0AA0 هي وحدة طرفية متخصصة من طراز TM-P مصممة لتوفير واجهة مادية وكهربائية لوحدات الطاقة داخل نظام الإدخال/الإخراج الموزع SIMATIC ET 200S. تعمل هذه الوحدة الأساسية التي يبلغ عرضها 15 مم كأساس تركيب أساسي، مما يسهل توزيع جهد الحمل عبر مجموعة محتملة. تم تصميمها لأسلاك عالية الكثافة، وتتميز بواجهة طرفية قوية من نوع المسمار تضمن أقصى قدر من موثوقية الاتصال لكل من مصدر الطاقة والتوصيلات المساعدة. باستخدام هذه الوحدة الطرفية، يمكن للمهندسين إنشاء تقسيم كهربائي واضح داخل المحطة، مما يسمح بمناطق طاقة مستقلة وصيانة مبسطة في الموقع.

التصميم الفيزيائي ومعلمات الواجهة الكهربائية

تم تصميم 6ES7193-4CG30-0AA0 لتحمل الإجهاد الميكانيكي مع الحفاظ على قدرات حمل تيار عالية لإدارة الطاقة الصناعية.

• هندسة الأطراف: أطراف تقليدية من نوع المسمار لـ 2x3 توصيلات، مما يوفر احتفاظًا عاليًا بالعزم ومقاومة للاهتزاز.

• تجميع الإمكانات: يتميز بوصلات ناقل مدمجة لإنشاء مجموعة إمكانات جديدة (إصدار A0) أو متابعة مجموعة موجودة.

• تعدد استخدامات الأسلاك: يستوعب مقاطع عرضية تصل إلى 2.5 مم²، مناسب لموصلات الطاقة الصناعية القياسية.

• الميزات الميكانيكية: يتضمن آلية ترميز تلقائية تمنع إدخال وحدات إلكترونية غير صحيحة بمجرد إنشاء المحطة.

• الكفاءة الحرارية: قضبان ناقل داخلية معززة بالألومنيوم تقلل من تراكم الحرارة أثناء التشغيل عالي التيار.

• دعم الملحقات: مصمم للتكامل السلس مع شرائط التسمية ولوحات تحديد الأطراف لإدارة الكابلات المنظمة.

فائدة القطاع الصناعي واستراتيجيات الاتصال

تعد هذه الوحدة الطرفية هي الأساس الميكانيكي لتوزيع الطاقة في بنيات التحكم اللامركزية عبر مختلف الصناعات.

التصنيع الثقيل والختمفي البيئات ذات الاهتزاز الميكانيكي الكبير، يعد تصميم الأطراف اللولبية لـ 6ES7193-4CG30-0AA0 لا غنى عنه. يمنع فقدان الطاقة المتقطع لوحدات الإدخال/الإخراج التي قد تؤدي إلى حالات "توقف" PLC، مما يضمن التشغيل المستمر في أرضية المصنع.

توسيع خزانة التحكم الموزعةيسمح العرض المدمج 15 مم بتخطيطات عالية الكثافة على قضبان DIN. يمكن توسيع الأنظمة بسهولة عن طريق تثبيت وحدات طرفية إضافية على القضيب، حيث تتصل تلقائيًا مع ناقل لوحة ET 200S الداخلية، مما يقلل الحاجة إلى أسلاك توصيل يدوية.

البنية التحتية للمياه والطاقةبالنسبة لمحطات الضخ الخارجية أو البعيدة، تقاوم التوصيلات اللولبية القوية دورات التمدد والانكماش الحرارية. توفر هذه الوحدة الطرفية نقطة إنهاء مستقرة لتغذية الطاقة الأساسية، مما يضمن بقاء محطة PLC المحلية نشطة في ظل الظروف البيئية المتقلبة.

الصيانة التنبؤية وخدمة الحقولتسمح ميزة "الأسلاك الدائمة" لـ TM-P15S23-A0 باستبدال وحدة الطاقة الإلكترونية دون فصل أسلاك الحقول. يقلل هذا بشكل كبير من وقت التوقف عن العمل ويزيل مخاطر أخطاء الأسلاك أثناء تبديل الوحدات، وهي ميزة حاسمة لمنشآت الإنتاج التي تعمل على مدار الساعة طوال أيام الأسبوع.
