نظرة عامة على المنتج

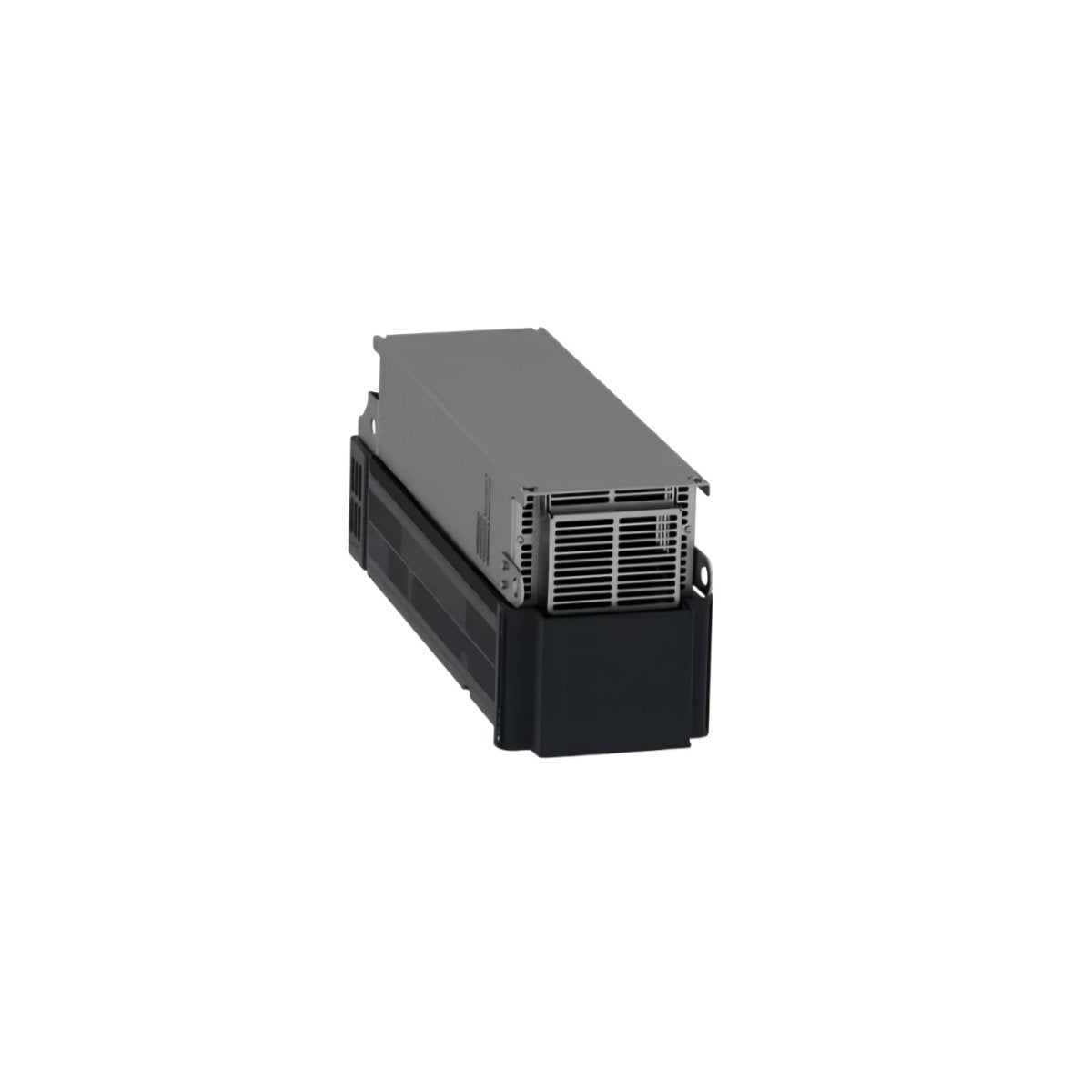

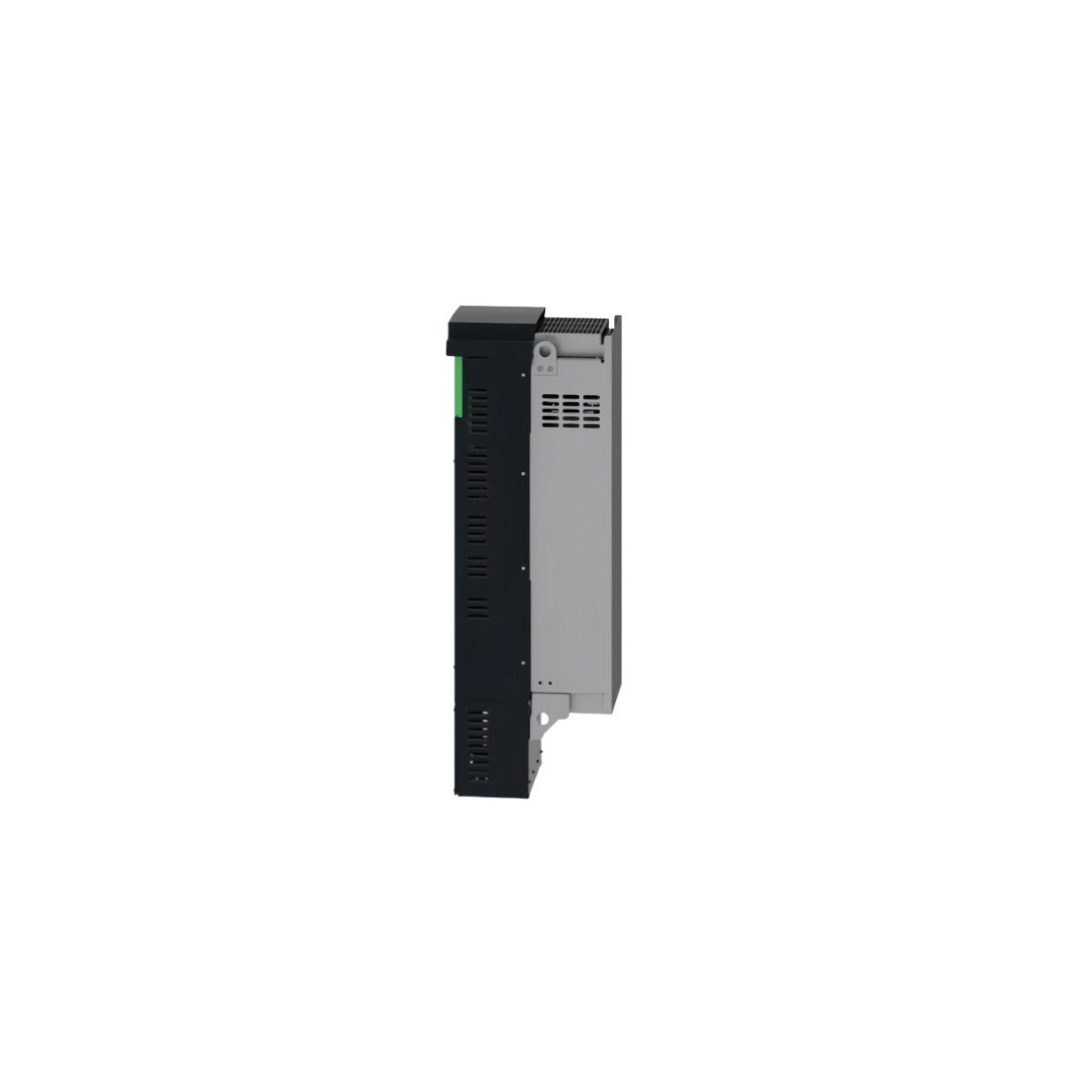

ATV630D75N4 هو عاكس تردد صناعي متخصص من عائلة Schneider Electric Altivar Process ATV600، مصمم لتحسين إدارة السوائل وكفاءة العمليات. هذا المحرك بقوة 75 كيلووات (100 حصان) هو أكثر من مجرد وحدة تحكم قياسية للمحرك؛ إنه جهاز "جاهز للمعلومات" يوفر إمكانات مدمجة لإدارة الطاقة ومراقبة الأصول. مصمم لتنظيم كل من المحركات غير المتزامنة والمتزامنة ثلاثية الأطوار، وهو يتفوق في تقليل إجمالي تكلفة الملكية (TCO) من خلال دمج تقنية "Stop and Go"، التي تقلل من استهلاك الطاقة خلال فترات الخمول. هذا المحرك مثالي للمنشآت التي تنتقل نحو الأتمتة الرقمية والصيانة المعتمدة على البيانات.

البنية الكهروميكانيكية وتكوين الأجهزة

تم بناء ATV630D75N4 في إطار صناعي متين مصمم لتحقيق الاستقرار الحراري عالي الطاقة والتكامل الواسع للشبكة.

• تصنيف الطاقة (الاستخدام العادي): 75 كيلووات / 100 حصان

• تصنيف الطاقة (الاستخدام الشاق): 55 كيلووات / 75 حصان

• جهد الإمداد المقنن: 380 فولت إلى 480 فولت تيار متردد (50/60 هرتز)

• تحمل الحمل الزائد: 120% لمدة 60 ثانية (الاستخدام العادي) أو 150% لمدة 60 ثانية (الاستخدام الشاق)

• الاتصال الرقمي: منفذا إيثرنت مزدوجان، Modbus TCP، و Modbus Serial (3x RJ45 إجمالي)

• تكامل السلامة: معتمد من STO (إيقاف عزم الدوران الآمن) SIL3

• تصنيف الغلاف: IP21 / UL Type 1

• البصمة المادية: 290 × 922 × 323 مم

• الوزن الصافي: 58 كجم (ملاحظة: يعكس الرقم القياسي 0.7 كجم وحدات التحكم فقط؛ وحدة الطاقة الكاملة تزن 58 كجم)

• متطلبات التركيب: التثبيت الرأسي على الحائط (ميل مسموح به ±10 درجة)

• دعم التوسع: متوافق مع وحدات توسيع الإدخال/الإخراج، واجهات التشفير، وبطاقات Fieldbus (Profinet، EtherCAT، CANopen)

سيناريوهات العمليات الصناعية وإدارة السوائل

تم ضبط سلسلة Altivar Process خصيصًا لأحمال عزم الدوران التربيعية والتطبيقات عالية القصور الذاتي الشائعة في قطاعات المرافق والموارد.

• معالجة المياه ومياه الصرف الصحي: تنظيم دقيق للمضخات الطاردة المركزية ذات السعة العالية، مع مراقبة متكاملة للمضخة وحماية من التكهف.

• التعدين والمعادن: تشغيل مضخات الطين ومراوح التهوية في البيئات القاسية حيث تعتبر المرونة الحرارية أمرًا بالغ الأهمية.

• البنية التحتية للنفط والغاز: تحسين محطات الضخ المتوسطة ومراوح التبريد مع تسجيل الطاقة في الوقت الفعلي والتشخيص عن بعد.

• إنتاج الأغذية والمشروبات: تنسيق الخلاطات الكبيرة والضواغط مع ضمان الالتزام بمعايير كفاءة الطاقة الصارمة.

• معالجة المعادن والمواد الكيميائية: التحكم في مراوح العمليات والمحركات التي تتطلب دقة سرعة ثابتة وموثوقية عالية أثناء العمليات المستمرة.
