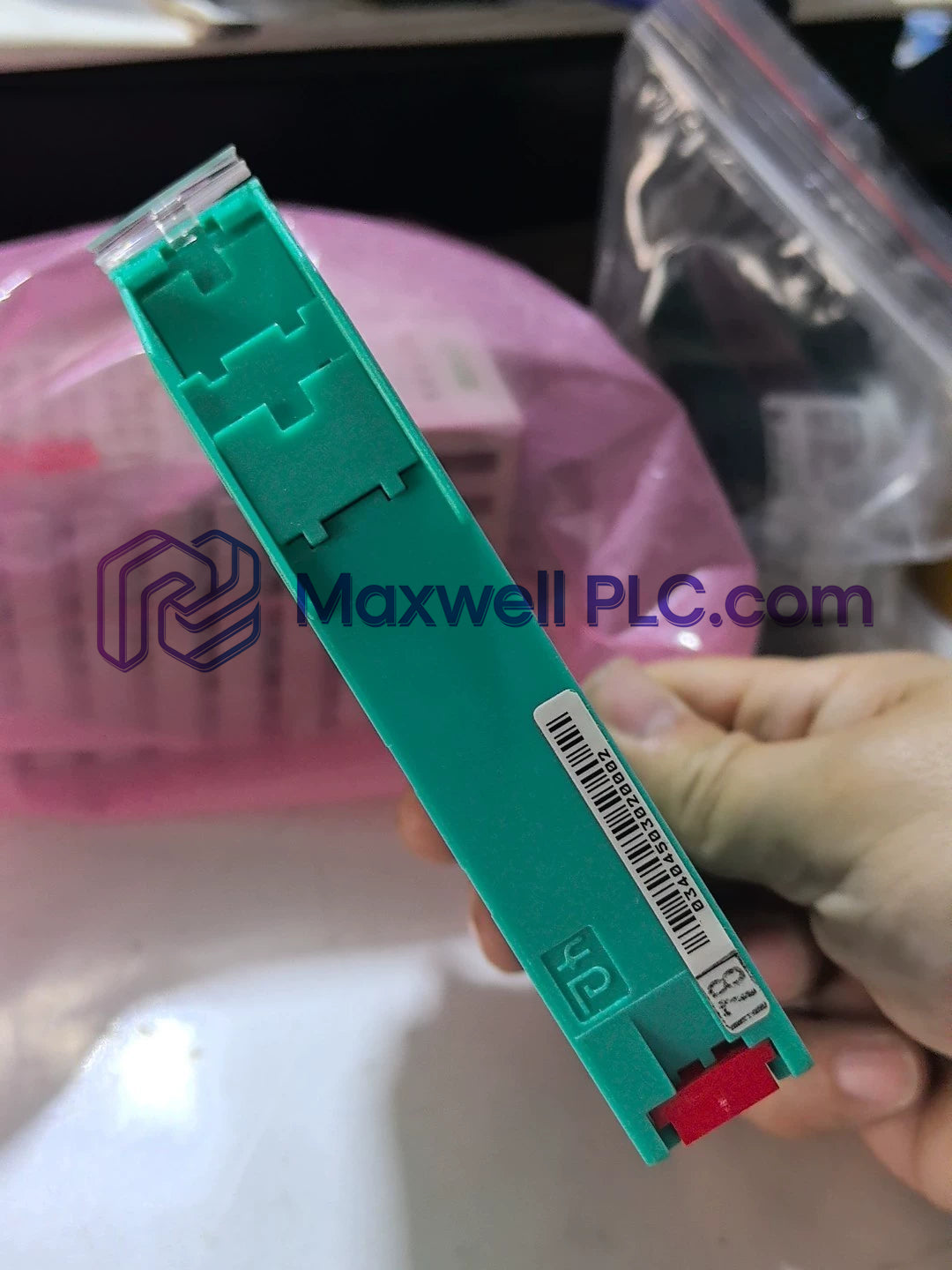

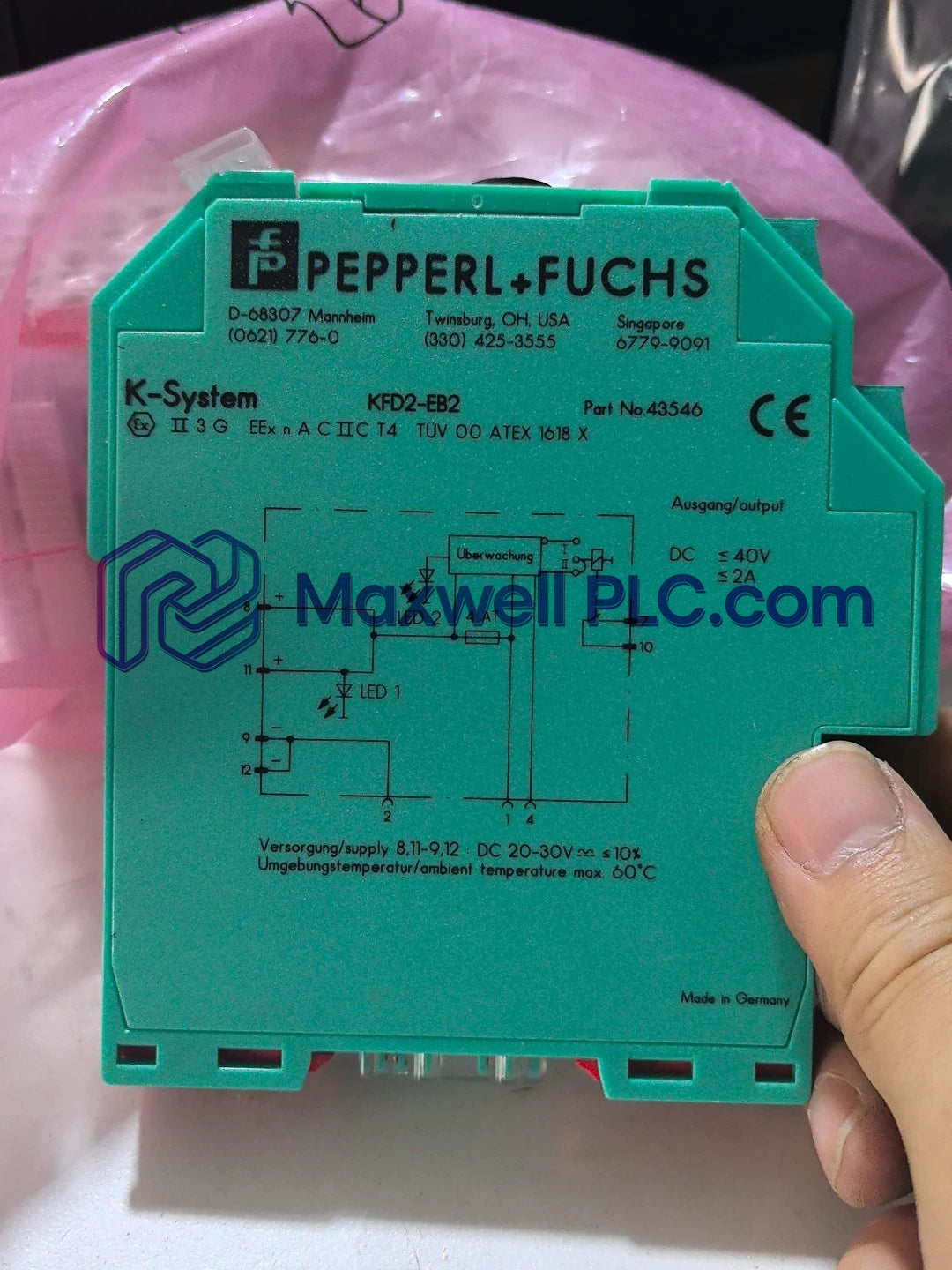

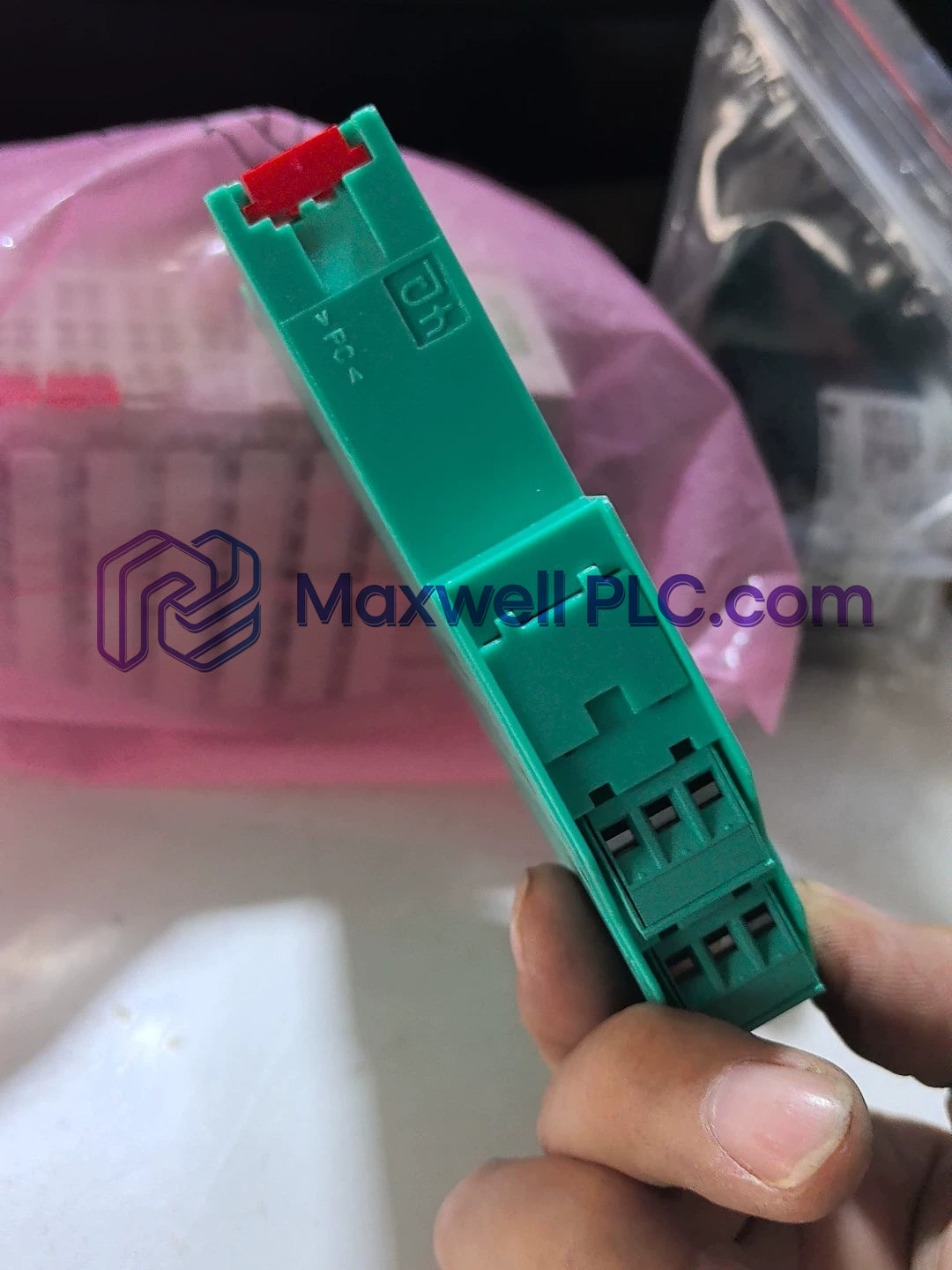

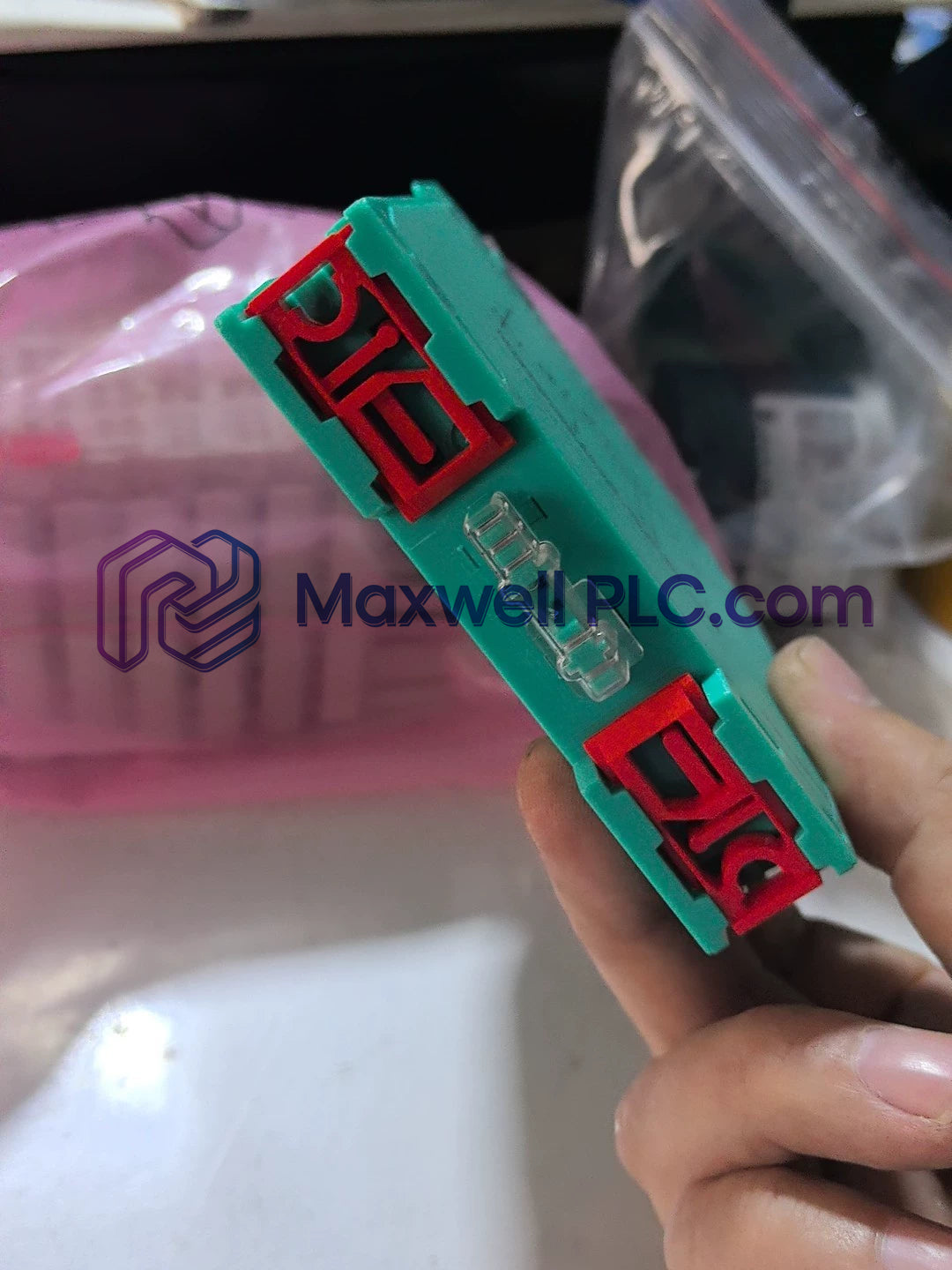

يعمل Pepperl+Fuchs KFD2-EB2، المصنف أيضًا باسم KFD2-EB2، كوحدة تغذية بالطاقة، كمكون لتوزيع الطاقة ومراقبة الأعطال في البنية التحتية لوحدة واجهة سكة DIN لنظام K-System.

تكوين الطراز

يشير رمز الطلب الكامل إلى إصدار وحدة التغذية القياسية بالطاقة على سكة DIN والمزودة بوظيفة رسائل الخطأ الجماعية. تشير الاختلافات في اللاحقة ضمن عائلة وحدات تغذية الطاقة لنظام K-System عادةً إلى أنواع كتل التوصيل (أطراف لولبية مقابل أطراف زنبركية) وخصائص مخرجات الأعطال الإلكترونية، على الرغم من أن الوحدة الأساسية تستخدم أطرافًا لولبية قياسية قابلة للإزالة.

المواصفات الفنية

توزيع الطاقة ومراقبة الأخطاء الجماعية

تقوم Pepperl+Fuchs KFD2-EB2 بتزويد عدة حواجز عزل ومكيفات إشارة لنظام K-System بطاقة التشغيل عبر ملف سكة Power Rail DIN-rail، مما يلغي الحاجة إلى توصيل الطاقة لكل وحدة على حدة. تراقب الوحدة ناقل الطاقة الداخلي للكشف عن انخفاضات جهد الإمداد أو أعطال الوحدات. عند حدوث خطأ أو احتراق المصهر الداخلي في ناقل الطاقة، تقوم الوحدة بتفعيل رسالة خطأ جماعية عبر مخرج تلامس مرحل، مما يتيح دمج الإنذار المركزي في نظام التحكم أو بطاقة الإدخال الرقمي لوحدة PLC. تتيح مداخل إمداد الطاقة المزدوجة المتكررة توصيل مصدري 24 فولت تيار مستمر أساسي واحتياطي في وقت واحد مع عزل ثنائي باستخدام الصمامات الثنائية.

التركيب والتكامل الكهربائي

• قم بتركيب الوحدة مباشرةً على سكة DIN قياسية مقاس 35 مم تتضمن ملف Power Rail.

• قم بتوصيل جهد الإمداد الأساسي 24 فولت تيار مستمر بالأطراف المخصصة لإدخال الطاقة، مع مراعاة القطبية الصحيحة.

• قم بتوصيل إمداد الطاقة الاحتياطي الثانوي 24 فولت تيار مستمر بأطراف الإدخال المساعدة إذا تم استخدام تكوين المصدر المزدوج.

• قم بتوصيل أطراف مخرج مرحل الخطأ الجماعي بنظام إنذار المنشأة أو وحدة PLC المخصصة للمراقبة.

• تأكد من أن إجمالي سحب التيار لوحدات K-System المتصلة لا يتجاوز تصنيف 4 أمبير لوحدة التغذية.

• حافظ على مساحة رأسية كافية حول غلاف سكة DIN لدعم التبريد بالحمل الحراري الطبيعي داخل خزانة التحكم.

الأسئلة الشائعة

• س: ما هي الوظيفة الأساسية لـ Pepperl+Fuchs KFD2-EB2؟ ج: تقوم بتوزيع طاقة التشغيل 24 فولت تيار مستمر لمكيفات إشارة نظام K-System عبر ناقل طاقة سكة DIN وتراقب أعطال الإمداد.

• س: هل تدعم الوحدة إمدادات طاقة احتياطية؟ ج: نعم، فهي تقبل مدخلي إمداد طاقة مزدوجين 24 فولت تيار مستمر مع عزل ثنائي داخلي باستخدام الصمامات الثنائية لتكوين الطاقة الأساسية والاحتياطية.

• س: كيف يتم نقل إشارة الخطأ الجماعي؟ ج: تستخدم مخرج تلامس مرحل مدمجًا يتم تشغيله عند اكتشاف عطل في ناقل الطاقة أو فشل المصهر الداخلي.

• س: ما هي السعة القصوى للتيار لوحدة التغذية بالطاقة؟ ج: تدعم الوحدة إجمالي خرج تيار أقصى يبلغ 4 أمبير عبر وحدات K-System المتصلة.

• س: ما نوع سكة DIN المطلوبة للتركيب؟ ج: يتم تركيبها على سكة DIN قياسية مقاس 35 مم وفقًا لـ EN 60715، باستخدام إدراج Power Rail عادةً.

• س: ما هو نطاق درجة حرارة التشغيل؟ ج: تعمل الوحدة بشكل موثوق ضمن نطاق درجة حرارة من -20 إلى 60 درجة مئوية.

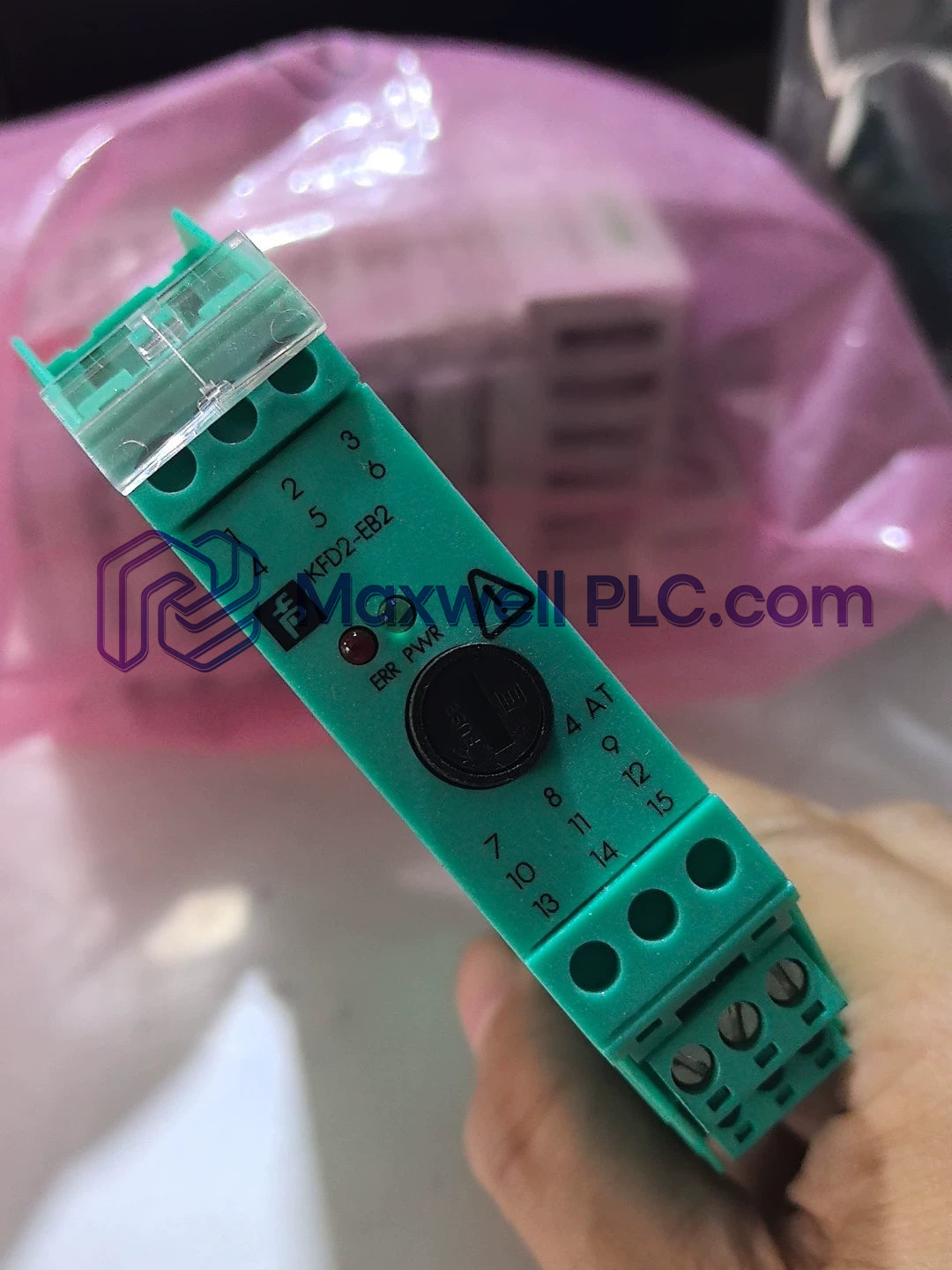

• س: ما هو المؤشر الذي توفره الوحدة لحالة التشغيل؟ ج: تتميز بمؤشرات LED على اللوحة الأمامية لتوافر الطاقة ومصباح LED أحمر لحالة الخطأ الجماعي أو المصهر.

• س: ما هو استهلاك الطاقة للجهاز نفسه؟ ج: يبلغ استهلاك الطاقة الداخلي للوحدة حوالي 2.0 واط عند إدخال 24 فولت تيار مستمر.
