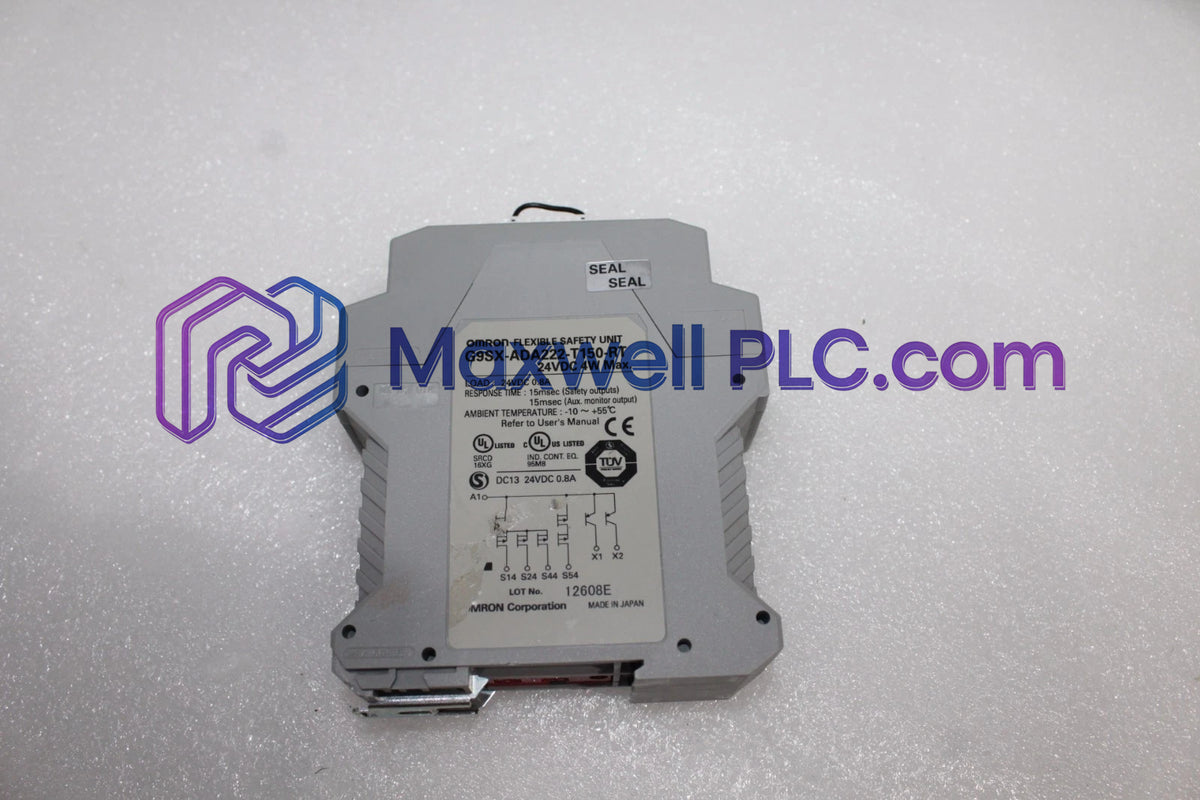

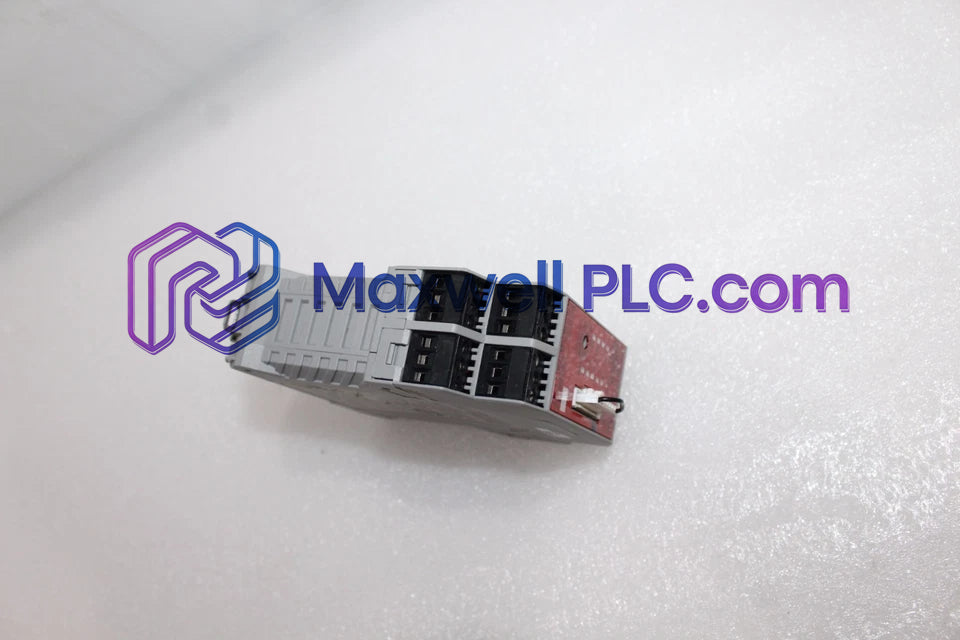

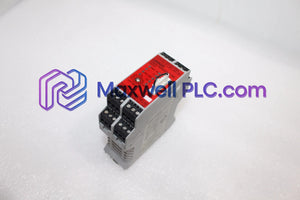

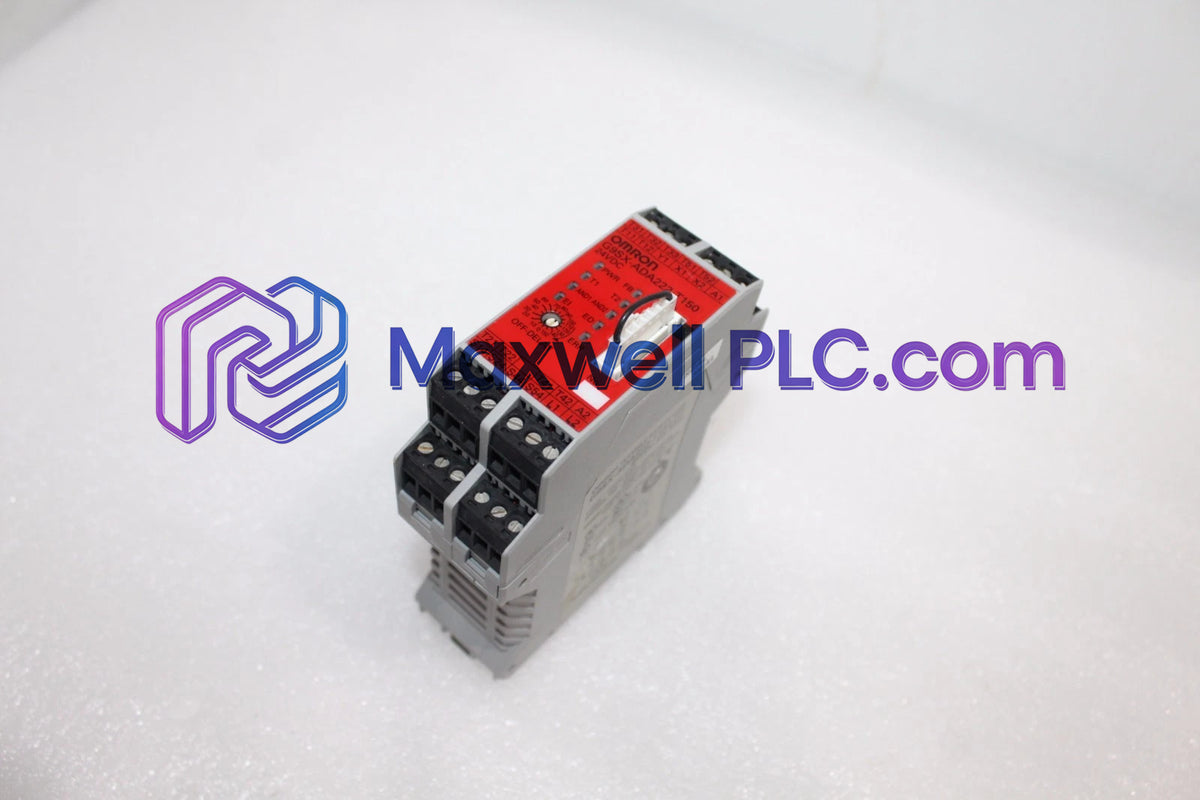

تعمل وحدة Omron G9SX-ADA222-T150-RT، المُدرجة أيضاً باسم وحدة السلامة المرنة G9SX-ADA222، كمكون أجهزة مخصص لمراقبة السلامة ثنائية القناة وقطع الطاقة القابل للتهيئة مع تأخير في إيقاف التشغيل (OFF-delay) ضمن بنية منصة G9SX.

فك رموز اللاحقة الوظيفية

• G9SX: تسمية منصة تحكم السلامة المنطقية النمطية من Omron.
• ADA: وحدة متقدمة تدعم وظائف الربط المنطقي (AND) وتوقيت تأخير ممتد.
• 2: مخرجات سلامة فورية (مخرجان من نوع P-channel MOS FET ذو حالة صلبة).
• 2: مخرجات سلامة مع تأخير في إيقاف التشغيل (مخرجان من نوع P-channel MOS FET ذو حالة صلبة).
• 2: مخرجات مساعدة (قناتان لمخرجات حالة الترانزستور PNP).
• T150: مدة تأخير ممتدة لإيقاف التشغيل بحد أقصى يصل إلى 150 ثانية.
• RT: واجهة كتلة طرفية لولبية قابلة للإزالة.

معايير الأداء التقني

التحقق من البرامج الثابتة (Firmware) وتوسيع كثافة الإدخال/الإخراج

تعمل المعالجات الدقيقة الداخلية المزدوجة على التحقق باستمرار من تناظر إشارة القناة المتقاطعة وردود فعل حالة الطرف أثناء دورات التنفيذ النشطة. تقوم الوحدة بتوسيع كثافة الإدخال/الإخراج (I/O) من خلال التفاعل مباشرة مع وحدات التوسعة عبر ناقل توصيل جانبي مخصص، مع الحفاظ على كثافة قنوات عالية داخل أحجام كبائن مدمجة. يقوم التحقق من توافق البرامج الثابتة المدمج بإجراء فحوصات روتينية للذاكرة أثناء تسلسلات التمهيد الأولية، مما يؤدي إلى إيقاف تنفيذ منطق التحكم وعزل ترانزستورات المخرجات إذا تجاوز عدم تطابق الأجهزة أو عدم استقرار الطاقة الحدود المسموح بها.

باقة تنفيذ الطلب

• 1 × وحدة سلامة مرنة Omron G9SX-ADA222-T150-RT
• 1 × مجموعة كتلة طرفية لولبية M3 قابلة للفصل
• 1 × نشرة التعليمات الفنية

إرشادات توصيل كبينة التحكم

الغلاف والتجميع الميكانيكي

• ثبّت الوحدة على سكة DIN قياسية مقاس 35 مم موضوعة أفقياً داخل غلاف بمستوى حماية IP54.
• وفر فجوات خلوص لا تقل عن 50 مم فوق وتحت وجه الهيكل لتسهيل التبريد بالحمل الحراري الطبيعي.

سلامة خط الإشارة

• قم بتقشير عزل الموصل بمقدار 7 مم إلى 8 مم؛ وأحكم ربط براغي الطرف إلى عزم دوران أقصى يبلغ 0.5 نيوتن متر.
• افصل دوائر مدخل السلامة ذات الجهد المنخفض عن كابلات الطاقة المترددة الثقيلة ومحركات التردد العالي لتجنب تشويش الإشارة.
• استخدم وحدة تزويد طاقة منظمة من الفئة 2 بقدرة 24 فولت تيار مستمر مع حماية ضد الاندفاع المفاجئ لتوفير طاقة التشغيل.

الأسئلة الشائعة

• ما هو الحد الأقصى لتيار الحمل المسموح به لكل قناة عند تنشيط جميع مخرجات السلامة الأربعة؟

  عند استخدام ثلاثة مخرجات سلامة أو أكثر في وقت واحد، يتم تحديد التيار المسموح به لكل قناة بحد أقصى 0.8 أمبير تيار مستمر.

• ما هو الإعداد الذي يتحكم في الحد الأقصى لمدة مؤقت تأخير الإيقاف؟

  تسمح المفاتيح الدوارة الموجودة على اللوحة الأمامية بخطوات اختيار مؤقت منفصلة تصل إلى 150 ثانية كحد أقصى.

• ما مدى سرعة استجابة مخرجات السلامة الفورية عند فتح المدخل؟

  يتم فصل طاقة مخرجات السلامة الفورية من نوع P-channel MOS FET في غضون 15 مللي ثانية من انقطاع دائرة مدخل السلامة.

• هل المخرجات المساعدة مصنفة كسلامة لوظائف إيقاف الآلة؟

  لا، توفر مخرجات PNP المساعدة إشارات حالة غير مرتبطة بالسلامة حتى 100 مللي أمبير تيار مستمر مخصصة فقط لمراقبة PLC.

• ما هي واجهة الطرف السلكي الموردة في طراز RT؟

  يتميز طراز RT بكتل طرفية قابلة للتوصيل والفصل ومجهزة ببراغي تثبيت سلكية تقليدية من نوع M3.

• كيف تقوم الوحدة بتوسيع سعة قنوات الإخراج دون توصيلات خارجية؟

  توفر الموصلات الجانبية المتكاملة توصيلات منطقية (AND) مباشرة للتفاعل مع وحدات التوسعة من سلسلة G9SX.

• ما هو نطاق جهد إمداد التشغيل المسموح به للتشغيل المستمر؟

  تتطلب الوحدة 24 فولت تيار مستمر وتعمل ضمن نطاق جهد تشغيل مقبول من 20.4 فولت إلى 26.4 فولت تيار مستمر.

• ماذا يحدث إذا فشلت إجراءات تشخيص المعالج الدقيقة الداخلية؟

  تدخل الوحدة في حالة إغلاق آمن، وتقوم بإيقاف تشغيل جميع مخرجات السلامة، وتضيء مؤشر LED للخطأ (ERR) في اللوحة الأمامية.
