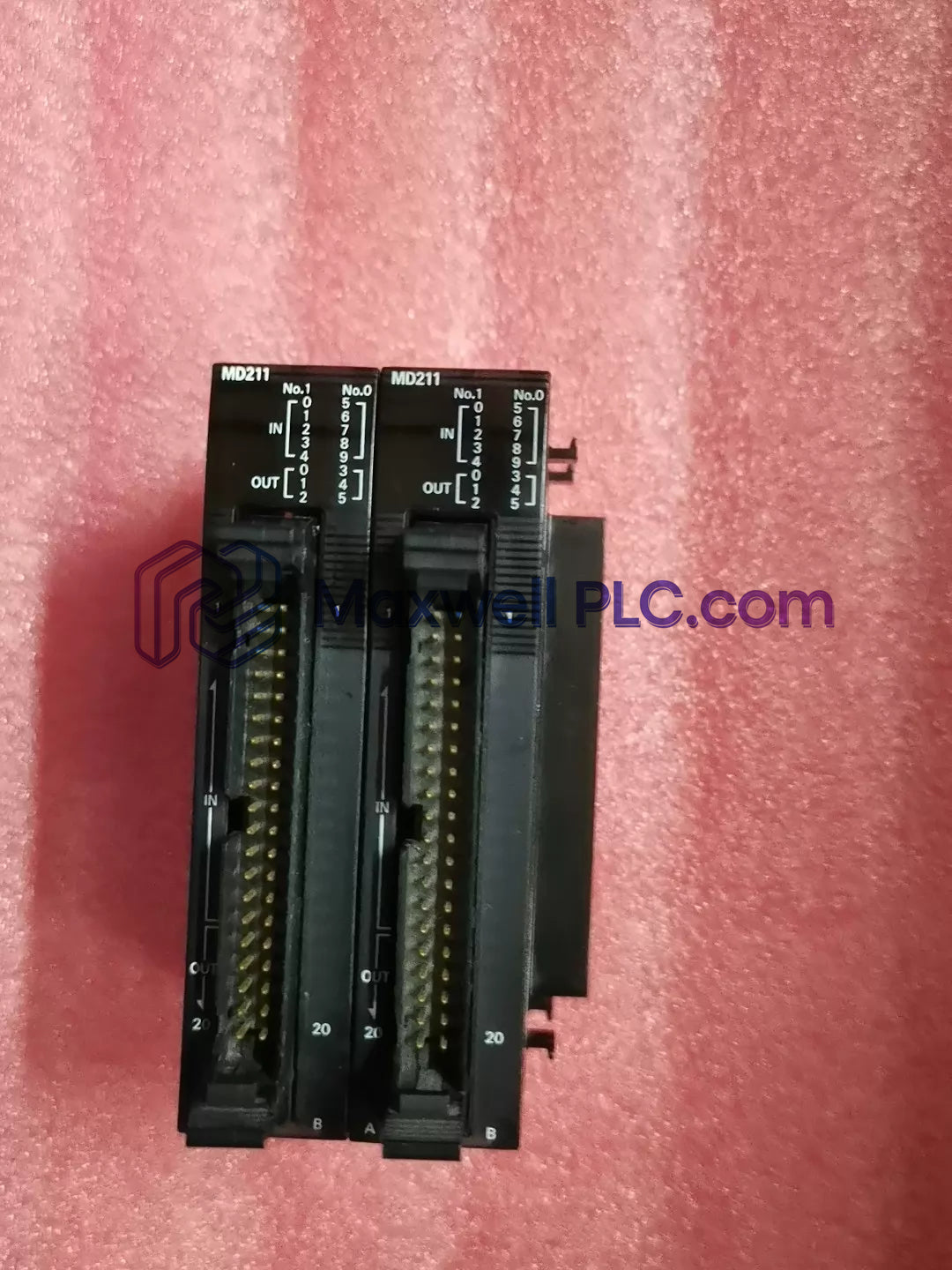

وحدة دخل/خرج النبضات CJ2M-MD211 من أومرون، سلسلة CJ2M

Omron

وحدة دخل/خرج النبضات CJ2M-MD211 من أومرون، سلسلة CJ2M

SKU: CJ2M-MD211

متوفر في المخزون

الأبعاد: 10.5 سم × 8.0 سم × 3.5 سم
بلد المنشأ: Japan
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

الفئات: أومرون, كل المنتجات, وحدات الإدخال/الإخراج وموزعات الإشارة, وحدات التحكم والمعالجة المركزية (CPUs) من Omron PLC

العلامات : High Speed Counters, Omron CJ-Series, Positioning Modules, Pulse Units

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

يعمل Omron CJ2M-MD211، والمُدرج أيضًا تحت اسم CJ2M-MD211 Pulse I/O Block، كمكوّن أجهزة مخصص لمعالجة النبضات عالية السرعة والتحكم في الموضع ضمن أنظمة ناقل CJ CPU.

تسمية الأجهزة وفك تشفير المتغيرات

يحدد رمز الأجهزة تخطيط الإدخال/الإخراج الوظيفي وواجهة الإشارة الكهربائية:

CJ2M: تسمية منصة النظام لوحدات التحكم المعيارية من سلسلة CJ.
MD: فئة كتلة خيارات الإدخال/الإخراج النبضي لتوسيع الإدخال عالي السرعة وإخراج النبضات.
2: بنية الدائرة التي تدعم ما يصل إلى قناتي إدخال للمشفر.
11: تكوين ترانزستور NPN لإخراج النبضات الغاطسة وإدخال النبضات الجهدية.

المواصفات الفنية والبيئية

المعلمة	المواصفات
النموذج	CJ2M-MD211
العلامة التجارية	Omron
الأصل	اليابان
الوزن	0.07 كجم
أبعاد الشحن	10.5 سم × 8.0 سم × 3.5 سم
درجة حرارة التشغيل	0 إلى 55 درجة مئوية
استهلاك الطاقة	0.18 أمبير عند 5 فولت تيار مستمر (ناقل اللوحة الخلفية الداخلي)
واجهة النظام	ناقل CJ CPU
الفئة الوظيفية	تحديد المواقع / الإدخال/الإخراج النبضي
المدخلات الرقمية	مشفر متزايد، مقاطعة، NPN، نبضة جهد
المخرجات الرقمية	NPN، PWM، نبضة جهد
قنوات إدخال المشفر	قناتان
قنوات إخراج النبضات	6 قنوات
نوع الاتصال	1 × موصل MIL (القابس غير مشمول)

تكامل اللوحة الخلفية الصناعية والاستجابة الحتمية

تتصل الوحدة مباشرة بناقل اللوحة الخلفية لوحدة التحكم وتدعم توجيه الإدخال/الإخراج عالي الكثافة مع أدنى حد من زمن انتقال معالجة البرامج الثابتة. تتيح مقاطعات الأجهزة المباشرة تسجيل إشارة حتمي مستقل عن دورات مسح PLC الرئيسية، مما يضمن تنفيذ مهام تحديد المواقع بدقة. تتصل خرائط الذاكرة المدمجة مباشرة بسجلات نظام وحدة المعالجة المركزية، مما يحافظ على توافق فلاش البرامج الثابتة عبر منصات التحكم القياسية CJ2M.

محتويات العلبة ومجموعة الموصلات

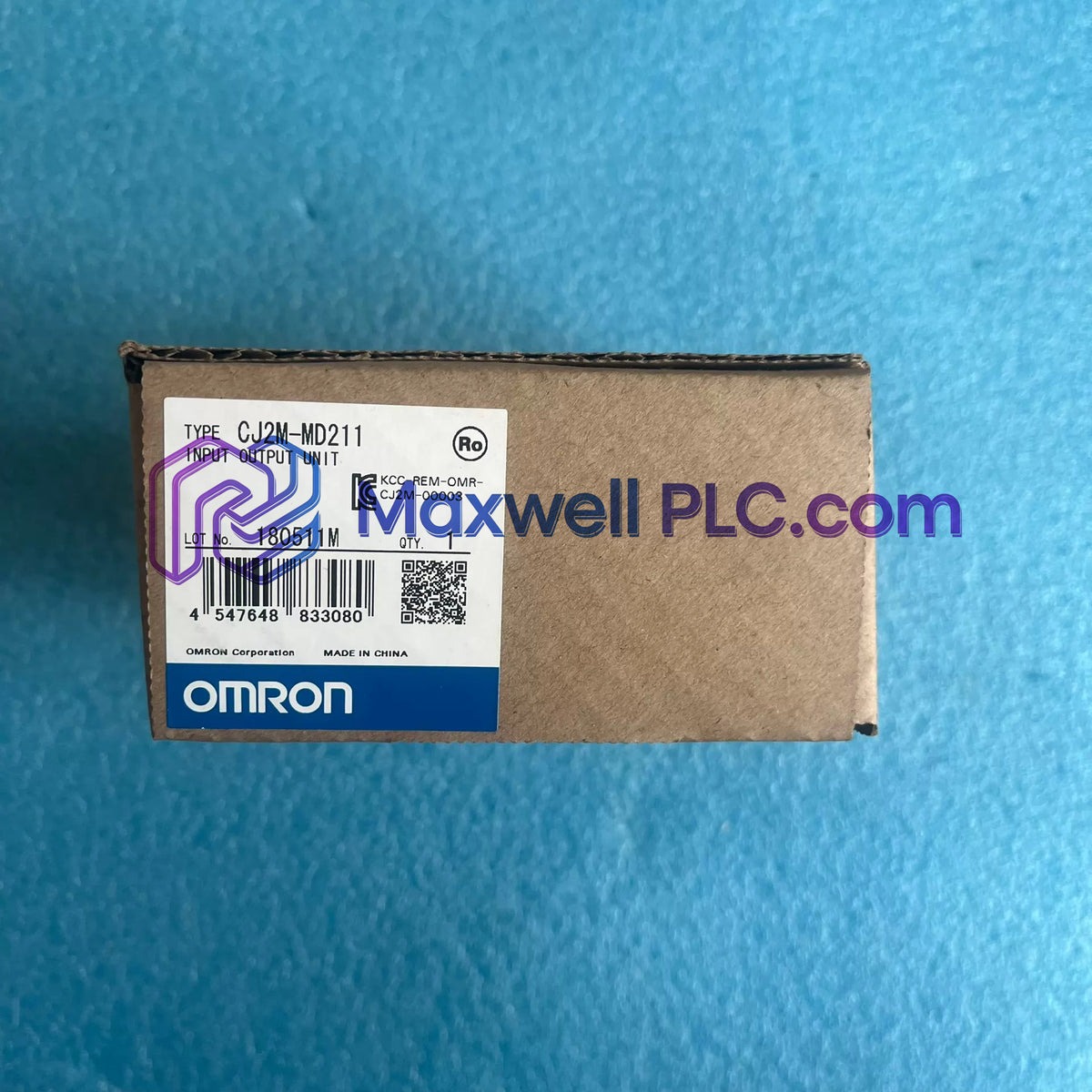

1 × وحدة Omron CJ2M-MD211 Pulse I/O Block
1 × غطاء واقي للموصل
1 × ورقة إرشادات التثبيت للأجهزة

قواعد التوصيل والتركيب الميكانيكي

تجميع الناقل: ادفع الوحدة بإحكام في فتحة خيار وحدة المعالجة المركزية حتى تستقر المزاليج الميكانيكية بالكامل لضمان اتصال مستقر بناقل اللوحة الخلفية.
تجميع موصل MIL: قم بتجعيد كابلات MIL باستخدام أغلفة تخفيف الضغط المتوافقة لمنع فصل الطرفيات العرضي في ظروف الاهتزاز العالي.
عزل كابل الإشارة: قم بتوجيه خطوط إدخال المشفر عالية السرعة وخطوط إخراج PWM في قنوات معدنية مؤرضة منفصلة بعيدًا عن أسلاك طاقة التيار المتردد.
تأريض الدرع: قم بتأريض دروع الكابلات في نقطة واحدة بالقرب من كتلة طرفية لوحة التوصيل باستخدام وصلة تأريض مخصصة.

الأسئلة المتكررة

ما هو القابس المطلوب لواجهة موصل MIL الأمامية؟

تستخدم الوحدة تنسيق موصل MIL قياسي 40 دبوسًا. يجب الحصول على حزم أسلاك كتل الطرفيات أو مقابس MIL من النوع المجعد بشكل منفصل.
هل تدعم الوحدة تكوينات توصيل خرج ترانزستور PNP؟

لا، تم تصميم CJ2M-MD211 خصيصًا لدوائر خرج غاطسة من نوع NPN وإشارات إدخال رقمية من نوع NPN أو نبضات جهد.
ما هو تيار اللوحة الخلفية الداخلي الذي تستهلكه هذه الوحدة أثناء التشغيل؟

تستهلك الوحدة 0.18 أمبير من خط طاقة اللوحة الخلفية الداخلية 5 فولت تيار مستمر المزود عبر تجميع قاعدة وحدة المعالجة المركزية الرئيسية.
هل يمكن استخدام مدخلات النبضات لمهام العد القياسية عالية السرعة؟

نعم، تدعم قناتا إدخال المشفر مدخلات المشفر المتزايد، وإشارات النبض بالإضافة إلى الاتجاه، وسجلات العداد عالية السرعة.
هل يمكن إدخال الوحدة أو استبدالها أثناء تشغيل PLC؟

لا، يجب فصل الطاقة عن رف وحدة المعالجة المركزية بالكامل قبل إدخال الوحدة أو إزالتها لتجنب تلف دائرة اللوحة الخلفية.
ما هي وظائف الإخراج المتاحة على قنوات النبضات؟

تدعم قنوات إخراج النبضات الست نبضات تحديد المواقع النسبية/المطلقة، ومخرجات قطار النبضات المستمر، وتوليد إشارة PWM.
هل تتطلب الوحدة مصدر طاقة خارجي 24 فولت تيار مستمر؟

يلزم وجود طاقة خارجية لتشغيل دوائر حمل خرج الترانزستور المتصلة عبر رأس واجهة MIL الأمامية.
كيف يتم تكوين مدخلات المقاطعة على هذه الكتلة من الأجهزة؟

يمكن ربط المدخلات مباشرة بروتينات مقاطعة وحدة المعالجة المركزية في تكوين البرامج لتشغيل التنفيذ المنطقي الفوري عند انتقالات الحافة.
