وحدة إدخال تناظري Yokogawa NFAI143-H50 سلسلة CENTUM VP

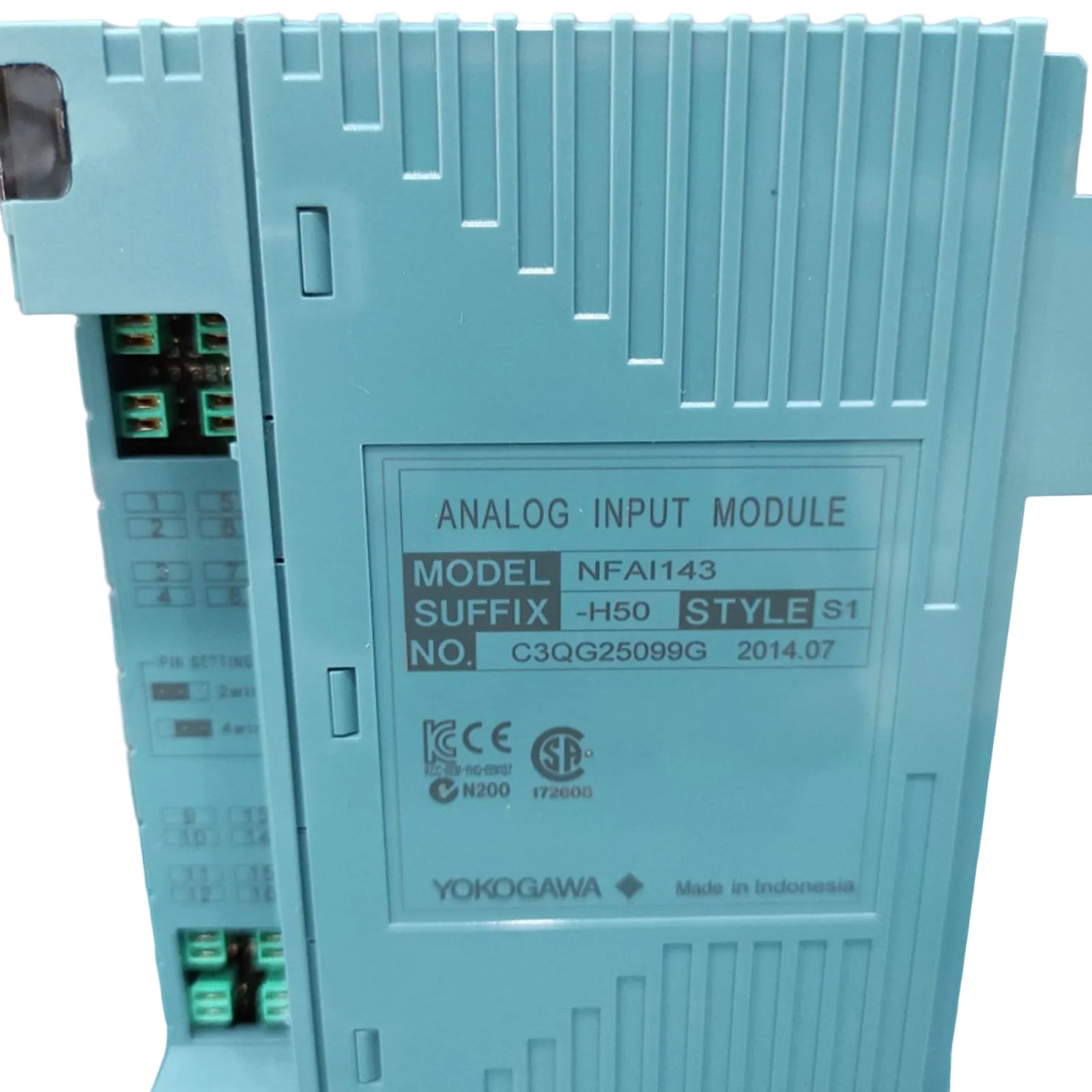

وحدة إدخال تناظري 16 قناة 4-20mA طراز NFAI143-H50 من Yokogawa

Yokogawa

وحدة إدخال تناظري 16 قناة 4-20mA طراز NFAI143-H50 من Yokogawa

SKU: NFAI143-H50

In Stock

الأبعاد: 130 مم × 130 مم × 40 مم
بلد المنشأ: Japan
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

Categories : كل المنتجات, وحدة الإدخال/الإخراج من يوكوجاوا, يوكوجاوا

Tags : 16-Channel I/O, 4-20mA Input, Analog Input Module, CENTUM VP, FIO Series, NFAI143, ProSafe-RS

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

نظرة عامة على المنتج

يُعد Yokogawa NFAI143-H50 مكونًا حاسمًا للواجهة ضمن بنى التحكم CENTUM VP و ProSafe-RS. تم تصميم وحدة الإدخال التناظرية عالية الكثافة هذه لاستقبال ومعالجة إشارات التيار المستمر القياسية من 4 إلى 20 مللي أمبير من أجهزة الإرسال الميدانية بدقة. من خلال توفير عزل كهربائي عالي المستوى بين الأجهزة الميدانية وحافلة النظام، فإنه يحمي سلامة منطق التحكم ضد الضوضاء الكهربائية والارتفاعات المفاجئة المحتملة. تم تحسين بنية الوحدة للحصول على بيانات عالية السرعة، مما يضمن تحديث متغيرات العملية في الوقت الفعلي بأقل زمن انتقال للحلقات الصناعية الحساسة.

معلمات الأجهزة المتقدمة

توضح المواصفات التالية الملف الفيزيائي والكهربائي لوحدة NFAI143-H50.

المعلمة	تفاصيل المواصفات
عدد القنوات	16 قناة معزولة
نطاق إشارة الإدخال	4 إلى 20 مللي أمبير تيار مستمر
تيار الإدخال المسموح به	24 مللي أمبير كحد أقصى
تصنيف الدقة	±0.1% من المدى الكامل
دورة التحديث	10 مللي ثانية
جهد الإمداد الخارجي	24.0 فولت إلى 25.5 فولت تيار مستمر
استهلاك تيار النظام	230 مللي أمبير (5 فولت تيار مستمر) / 540 مللي أمبير (24 فولت تيار مستمر)
قوة العزل الكهربائي	1500 فولت تيار متردد لمدة دقيقة واحدة (من الإدخال إلى النظام)
استقرار درجة الحرارة	حد أقصى ±0.01% لكل درجة مئوية من الانجراف
نطاق التشغيل	0 إلى 60 درجة مئوية
كتلة الوحدة	0.3 كجم (300 جم)
الأبعاد (تقريبًا)	130 مم × 130 مم × 40 مم

النشر الصناعي الاستراتيجي

تم تصميم NFAI143-H50 للبيئات التي يكون فيها الرصد المستمر للعمليات إلزاميًا. إن عزله القوي ذو 16 قناة يجعله مناسبًا بشكل خاص للقطاعات التالية:

تكرير النفط والغاز: مراقبة أجهزة إرسال الضغط والتدفق والمستوى عبر مساحات واسعة من المنشآت حيث يمكن للحلقات الأرضية أن تتداخل مع دقة الإشارة.
المعالجة الكيميائية: التعامل مع بيانات درجة الحرارة والتركيز الحيوية حيث تكون التحديثات عالية السرعة (10 مللي ثانية) مطلوبة لوظائف السلامة المجهزة.
توليد الطاقة: دمج الملاحظات من مستشعرات الغلايات والتوربينات في نظام التحكم الموزع (DCS) لإدارة الحمل بكفاءة.
المياه ومياه الصرف الصحي: الحصول الموثوق للبيانات عن بُعد في البيئات الخارجية المعرضة للتداخل الجوي.

الأسئلة الشائعة

س: هل يوفر NFAI143-H50 الطاقة لأجهزة الإرسال الميدانية؟

ج: تم تصميم هذه الوحدة بشكل أساسي كجهاز استقبال تيار الإدخال. اعتمادًا على تكوين اللوحة الأساسية والأسلاك، قد تكون هناك حاجة إلى طاقة خارجية أو مصدر 24 فولت الخاص بالنظام لتشغيل حلقات 4-20 مللي أمبير.

س: كيف تتعامل الوحدة مع ارتفاعات الإشارة أو ظروف التيار الزائد؟

ج: تحتوي الوحدة على حماية مدمجة من التيار الزائد ومصنفة بحد أقصى مسموح به للإدخال يبلغ 24 مللي أمبير. بالإضافة إلى ذلك، توفر عزلًا بقوة 1500 فولت تيار متردد لمنع الأعطال الميدانية من إتلاف اللوحة الخلفية للنظام.

س: هل هذه الوحدة متوافقة مع سلسلة CENTUM VP؟

ج: نعم، NFAI143-H50 هو مكون قياسي ضمن عائلة FIO (شبكة الإدخال/الإخراج الميدانية) المستخدمة على نطاق واسع في أنظمة Yokogawa CENTUM VP و ProSafe-RS.

س: ما مدى تكرار تحديث الوحدة للبيانات المرسلة إلى وحدة التحكم؟

ج: تعمل الوحدة بدورة تحديث بيانات عالية السرعة تبلغ 10 مللي ثانية، مما يجعلها مناسبة لحلقات التحكم سريعة العمل ومراقبة العابرين.
