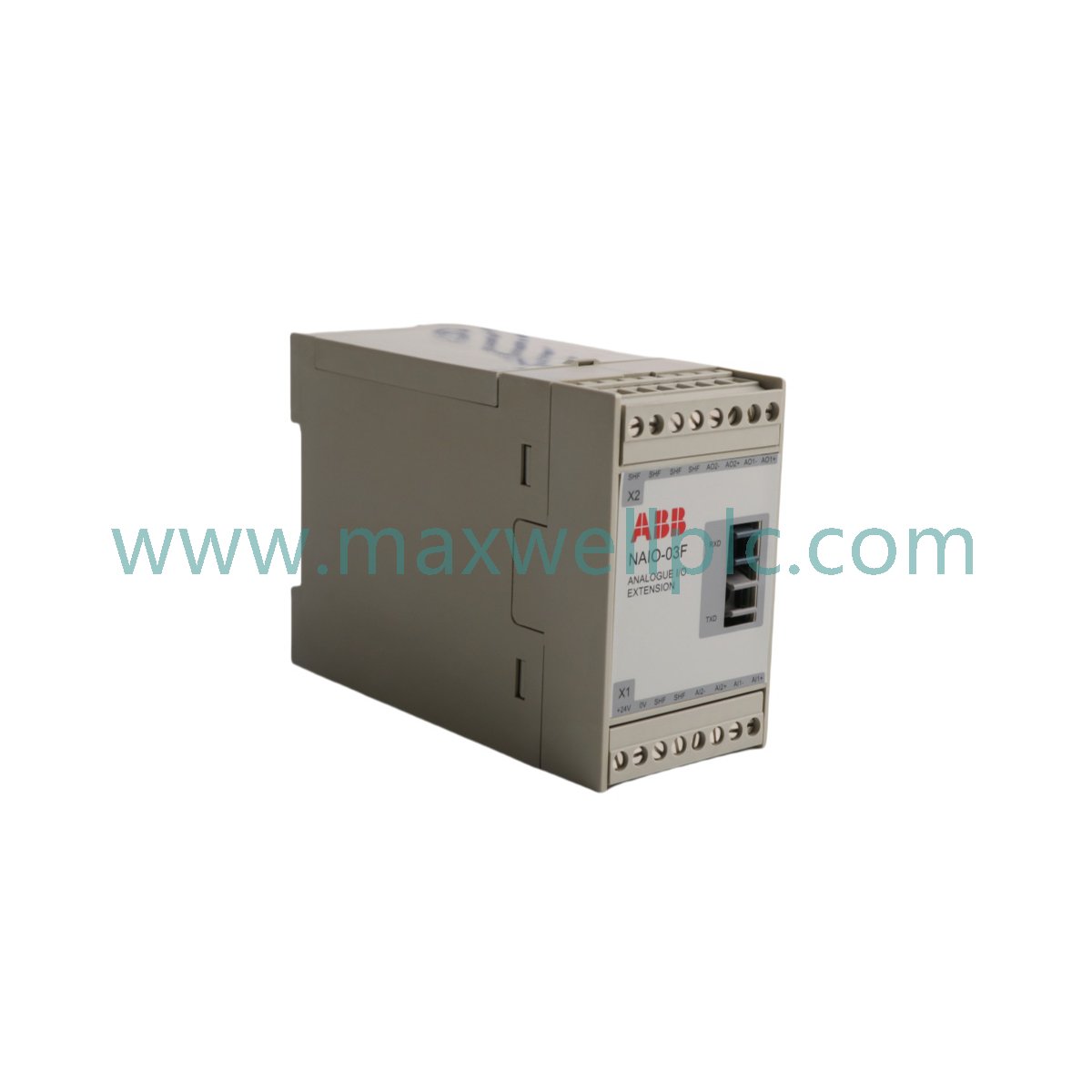

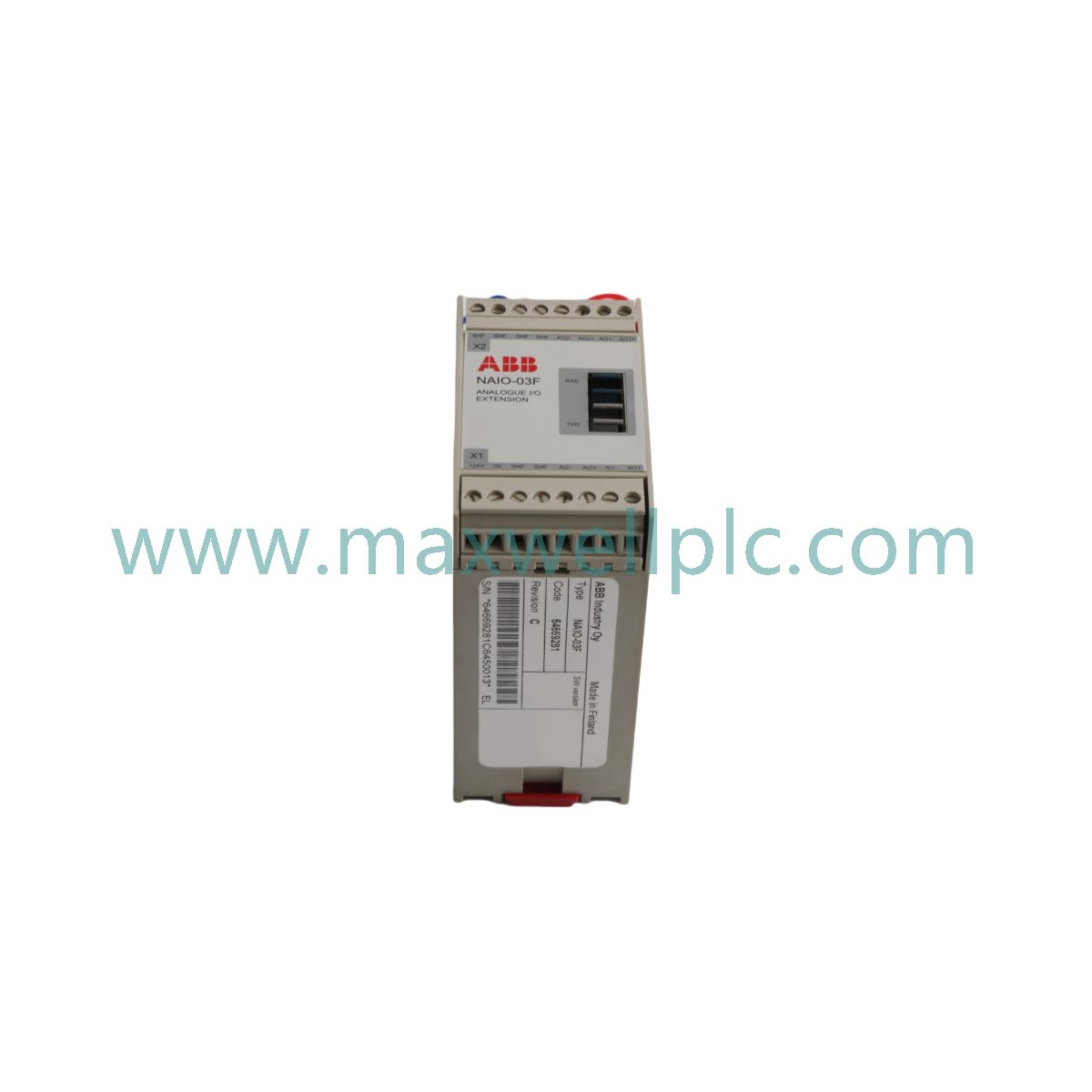

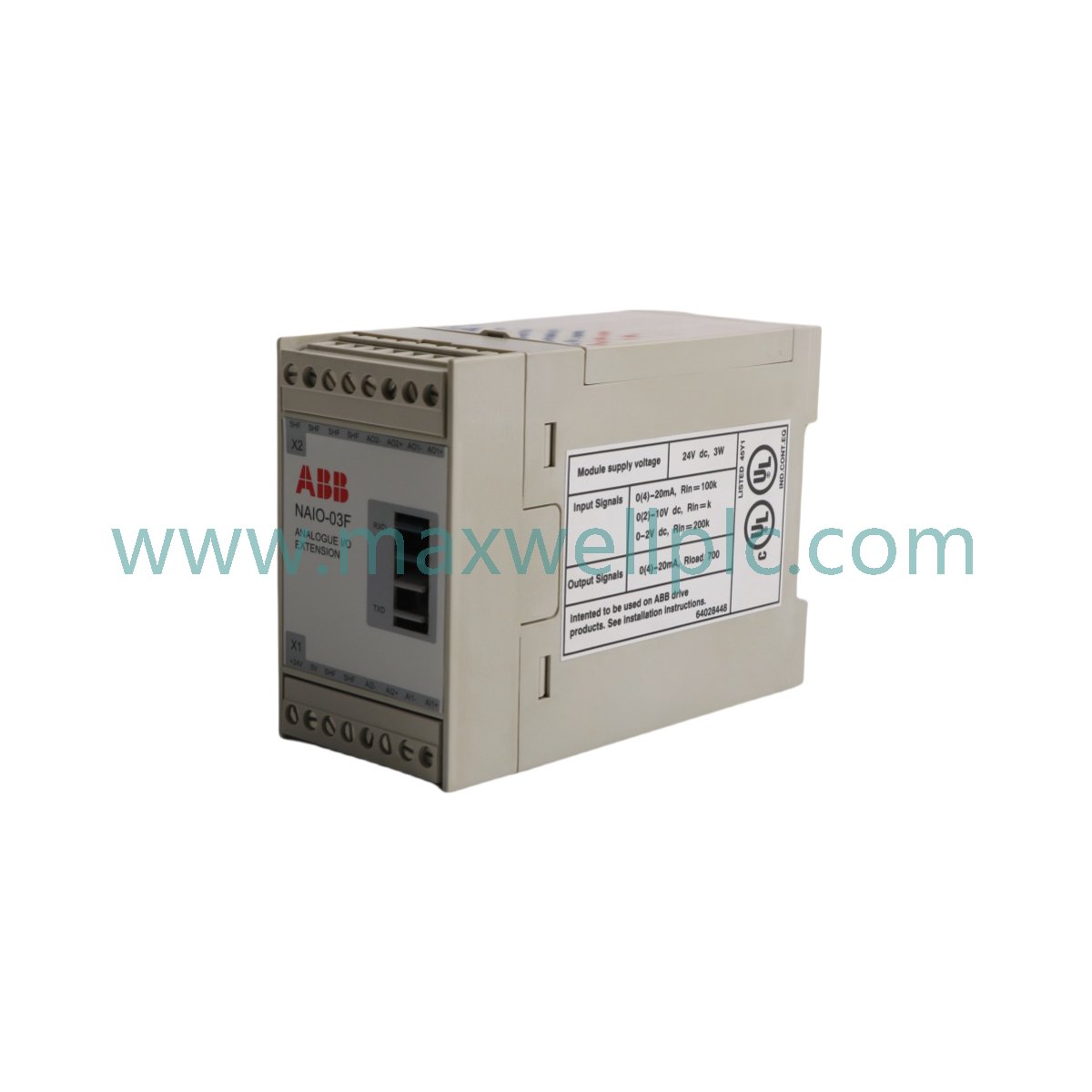

تم تكوينه لتوسيع واجهة الإشارة التناظرية في بنى التحكم الصناعية لشركة ABB، يوفر ABB NAIO-03F (وحدة تمديد الإدخال/الإخراج التناظري NAIO-03F) تنفيذًا ماديًا وكهربائيًا مباشرًا لاكتساب بيانات المستشعر وقياس خرج التحكم.

مصفوفة معرف النموذج

NAIO-03F عبارة عن مجموعة OPTION/SP KIT. يدل تحديد النموذج على تكوين أجهزة محدد لتوسيع الإدخال/الإخراج التناظري. يتم توفير هذه الوحدة كمجموعة كاملة للتكامل الفوري؛ لا توجد وحدات فرعية قابلة للخدمة من قبل المستخدم أو خيارات التكوين الميداني المعيارية تتجاوز تعيين معلمات النظام المعمول بها.

مواصفات الأجهزة

تكامل منصة التحكم

يدعم NAIO-03F قياس كثافة الإدخال/الإخراج ضمن منصات ABB DCS و PLC، مما يتيح تعيين قنوات تناظرية إضافية لوحدة التحكم المضيفة. يحافظ على سرعة اتصال ناقل اللوحة الخلفية ويدعم توافق تحديث البرامج الثابتة عبر واجهة نظام المضيف. تتيح الوحدة تبادل بيانات حتميًا، مما يضمن التزامن مع مهام التحكم الأساسية. توفر تحويل إشارة شفافًا، مع الحفاظ على الدقة عبر جميع تمديدات القنوات التناظرية والرقمية المتكاملة.

معلومات الطلب

• وحدة تمديد الإدخال/الإخراج التناظري NAIO-03F

• مجموعة أجهزة OPTION/SP KIT

• دليل التكامل الفني

إرشادات التثبيت الميداني

• التركيب: استخدم ملف التعريف بعرض 4.5 سم للتركيب عالي الكثافة على سكة DIN. تأكد من وجود مسافة كافية لتبديد الحرارة بالحمل الحراري.

• التأريض: قم بإنهاء دروع الكابلات عند سكة تأريض الخزانة المخصصة لتقليل اقتران ضوضاء الإشارة في التركيبات عالية الكثافة.

• الكابلات: استخدم كابلات مجدولة محمية للمدخلات التناظرية. حافظ على الفصل بين خطوط الإشارة ومسارات الطاقة عالية الجهد.

• التحقق: افحص موصل الواجهة لمحاذاة المسامير قبل تثبيت الوحدة في الرف أو سكة DIN.

• التشغيل: قم بتعيين قنوات الإدخال/الإخراج الجديدة ضمن مجموعة برامج أتمتة ABB وقم بإجراء فحوصات قياس الإشارة لتأكيد نقل البيانات الصحيح.

الأسئلة المتداولة

• س: هل تدعم هذه الوحدة التبديل السريع؟

  ج: لا. يجب فصل الطاقة عن رف الإدخال/الإخراج المضيف أو مجموعة المحرك قبل التثبيت أو الإزالة لمنع حدوث قصر كهربائي في مسامير اللوحة الخلفية.

• س: هل الوحدة ذاتية التكوين؟

  ج: يتم اكتشاف الوحدة بواسطة وحدة التحكم المضيفة؛ ومع ذلك، يلزم التعيين اليدوي للقنوات والقياس داخل برنامج الأتمتة لتمكين الإدخال/الإخراج الوظيفي.

• س: هل يمكن لهذه الوحدة العمل في بيئات عالية الاهتزاز؟

  ج: تم تصميمها للتركيب القياسي للخزانة الصناعية. تأكد من أن آلية قفل سكة DIN تعمل بالكامل لمنع التعب الميكانيكي.

• س: كيف تتصل هذه الوحدة بالنظام المضيف؟

  ج: تستخدم واجهة موصل اللوحة الخلفية لنقل البيانات المباشر وإمداد الطاقة ضمن رفوف ABB PLC أو DCS المدعومة.

• س: ما هو السبب الرئيسي لتدهور الإشارة في هذه الوحدة؟

  ج: يحدث التدهور عادة بسبب إنهاء الدرع غير الصحيح أو طول الرصاص المفرط من المستشعر إلى أطراف الإدخال.

• س: هل تتضمن المجموعة جميع أجهزة التركيب الضرورية؟

  ج: نعم، بصفتها OPTION/SP KIT، تحتوي على الأجهزة المطلوبة للتركيب الميكانيكي والتكامل الكهربائي في نظام ABB.

• س: هل قنوات الإدخال/الإخراج معزولة كهربائيًا؟

  ج: تعتمد الوحدة على بنية النظام المضيف للعزل؛ تحقق من مواصفات عزل قناة إلى قناة وفقًا لوثائق رف النظام.

• س: هل يمكنني تحديث البرامج الثابتة للوحدة؟

  ج: نعم، يتم الحفاظ على توافق البرامج الثابتة من خلال دورة تحديث وحدة التحكم المضيفة؛ اتبع إجراءات الشركة المصنعة القياسية لتحميل البرامج الثابتة.
