نظرة عامة على المنتج

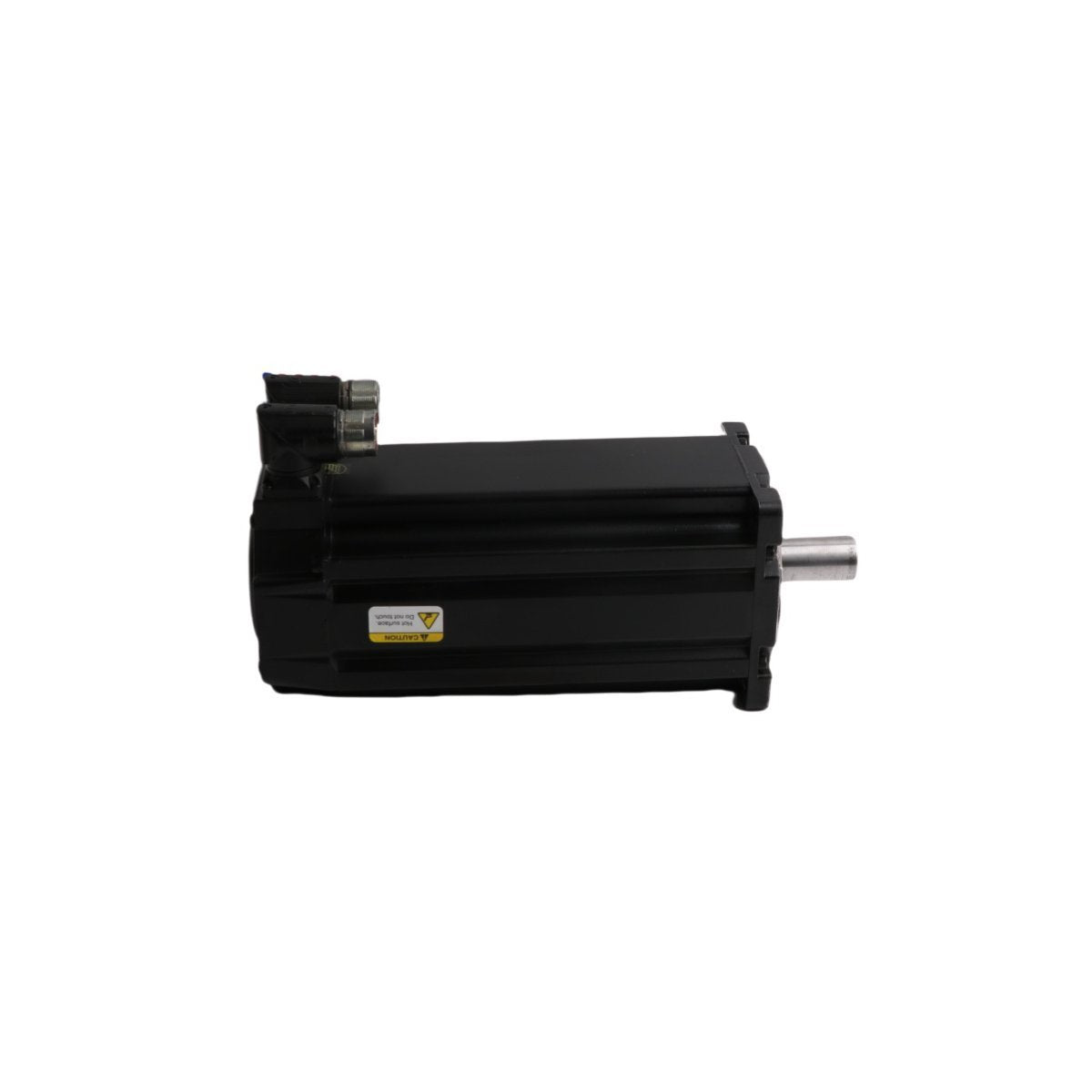

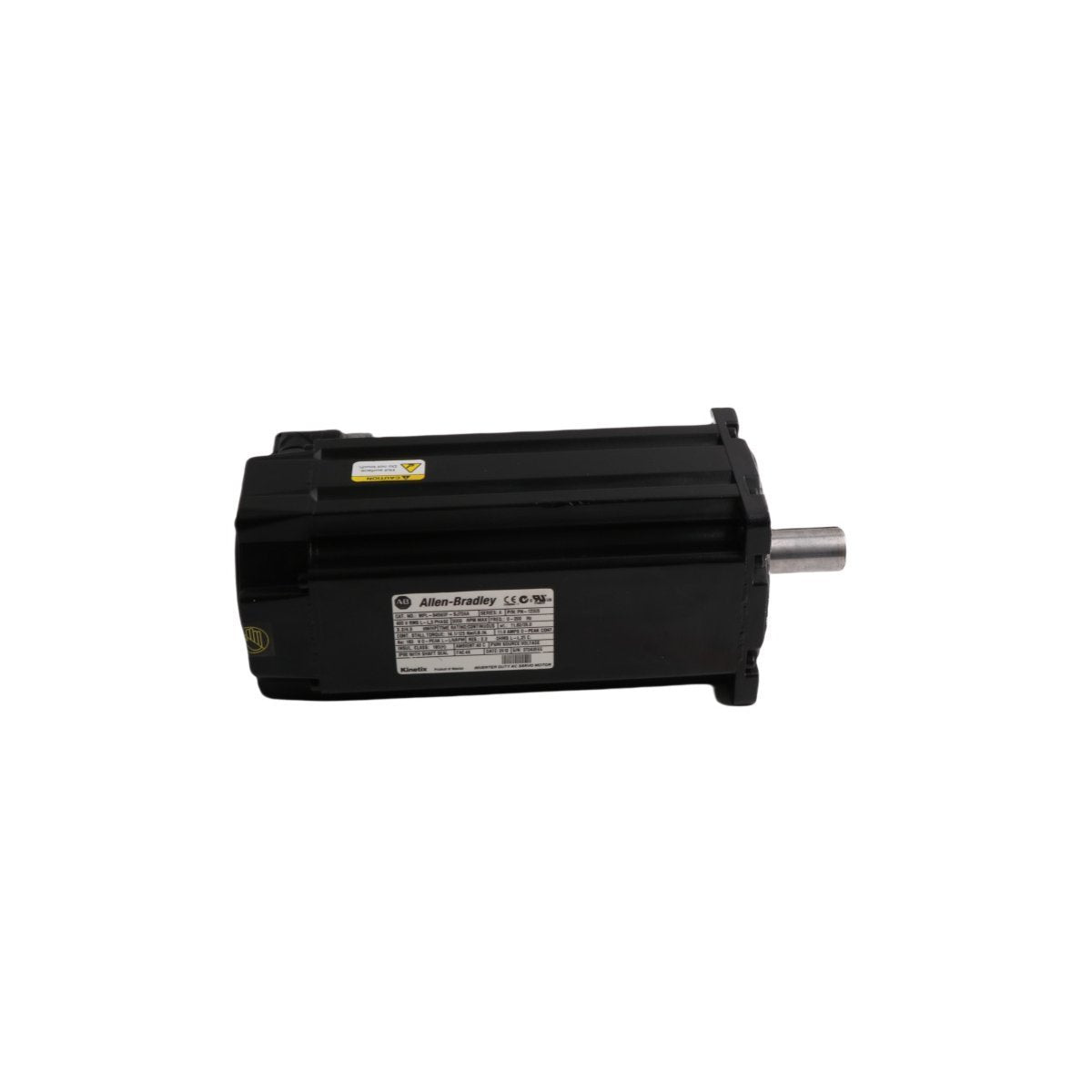

محرك ألين برادلي MPL-B4560F-SJ72AA هو محرك سيرفو دوار تيار متردد بدون فرش عالي الأداء، ومصمم لمنصة التحكم في الحركة Kinetix. كجزء من عائلة MP-Series (القصور الذاتي المنخفض)، تم تصميم هذا المحرك خصيصًا لتلبية المتطلبات الصارمة للتطبيقات الصناعية عالية الدورات حيث تكون التسارع السريع والتباطؤ الدقيق أمرًا بالغ الأهمية. يعمل المحرك على فئة طاقة 460 فولت تيار متردد، ويتميز بحجم إطار 130 ملم ومجموعة مغناطيسية بحجم 152.4 ملم (6 بوصات)، ويقدم سرعة مقدرة تبلغ 3,000 دورة في الدقيقة. يسمح تصميم الدوار ذي القصور الذاتي المنخفض باستجابة فائقة، مما يجعله مكونًا أساسيًا لأنظمة الحركة المتزامنة متعددة المحاور.

الخصائص الفنية

يتميز MPL-B4560F-SJ72AA بتغذية راجعة دقيقة وهيكل ميكانيكي قوي:

تغذية راجعة بصرية عالية الدقة مزود بمشفر بصري عالي الدقة أحادي الدوران، يوفر المحرك 1024 دورة SIN/COS لكل ثورة. تضمن هذه التغذية الراجعة عالية الدقة دقة تحديد المواقع المطلقة والتحكم السلس في السرعة عند التكامل مع وحدات التحكم Kinetix 5500، أو 5700، أو 6000.

اتصال وتركيب متقدم يتميز الوحدة بموصل SpeedTec DIN قابل للدوران 180 درجة، مما يوفر أقصى قدر من المرونة لتوجيه الكابلات في المساحات الضيقة. وهو مصمم بشفة تثبيت مترية IEC ومخرج عمود ذي مفتاح، مما يضمن واجهة ميكانيكية آمنة للبكرات، وصناديق التروس، ووصلات التوصيل.

الكفاءة الحرارية والمغناطيسية باستخدام تقنية لف مبتكرة ومغناطيسات أرضية نادرة عالية الطاقة، يحقق المحرك كثافة عزم دوران استثنائية في عامل شكل مدمج. يقلل هذا التصميم بدون فرش الاحتكاك الداخلي وتوليد الحرارة، مما يطيل العمر التشغيلي للمحامل الكروية الداخلية واللفائف خلال دورات التشغيل المستمر.

المتانة الصناعية تم تصميم غلاف المحرك للاستخدام الصناعي الشاق، ويتميز بتصنيف IP50 (قياسي) أو أعلى مع إضافة ختم عمود. تكوينه الخالي من الفرامل مُحسّن للتطبيقات التي تتعامل فيها وحدة التحكم في القيادة مع منطق التوقف، مما يقلل من الوزن الإجمالي والتعقيد الميكانيكي للوحدة.

المواصفات الفنية

• العلامة التجارية: ألين برادلي / روكويل أوتوميشن

• رقم الموديل: MPL-B4560F-SJ72AA

• نوع المنتج: محرك سيرفو دوار

• السلسلة: Kinetix MP-Series (قصور ذاتي منخفض)

• فئة الجهد: 460 فولت تيار متردد

• السرعة المقدرة: 3,000 دورة في الدقيقة

• حجم الإطار: 130 ملم

• طول مجموعة المغناطيس: 152.4 ملم (6.0 بوصة)

• التغذية الراجعة: مشفر أحادي الدوران عالي الدقة

• الغطاء: عمود ذو مفتاح، بدون فرامل

• الموصلات: SpeedTec DIN، بزاوية قائمة، قابل للدوران 180 درجة

• الوزن: 5.6 كجم

• الأبعاد: 12.7 × 29.2 × 25.4 سم

مجالات التطبيق

يُعد MPL-B4560F-SJ72AA حلاً مثاليًا للقطاعات الصناعية كثيفة الحركة:

• الروبوتات والمناولة: عمليات الالتقاط والوضع عالية السرعة والفرز الآلي.

• آلات التعبئة والتغليف: تحكم دقيق لأنظمة التغطية، والوسم، والتعبئة.

• تشغيل الآلات CNC: قيادة المحاور المساعدة حيث يتطلب تحديد المواقع السريع.

• الطباعة والتحويل: الحفاظ على شد الشبكة والتسجيل في مطابع الطباعة عالية السرعة.
