نظرة عامة على المنتج

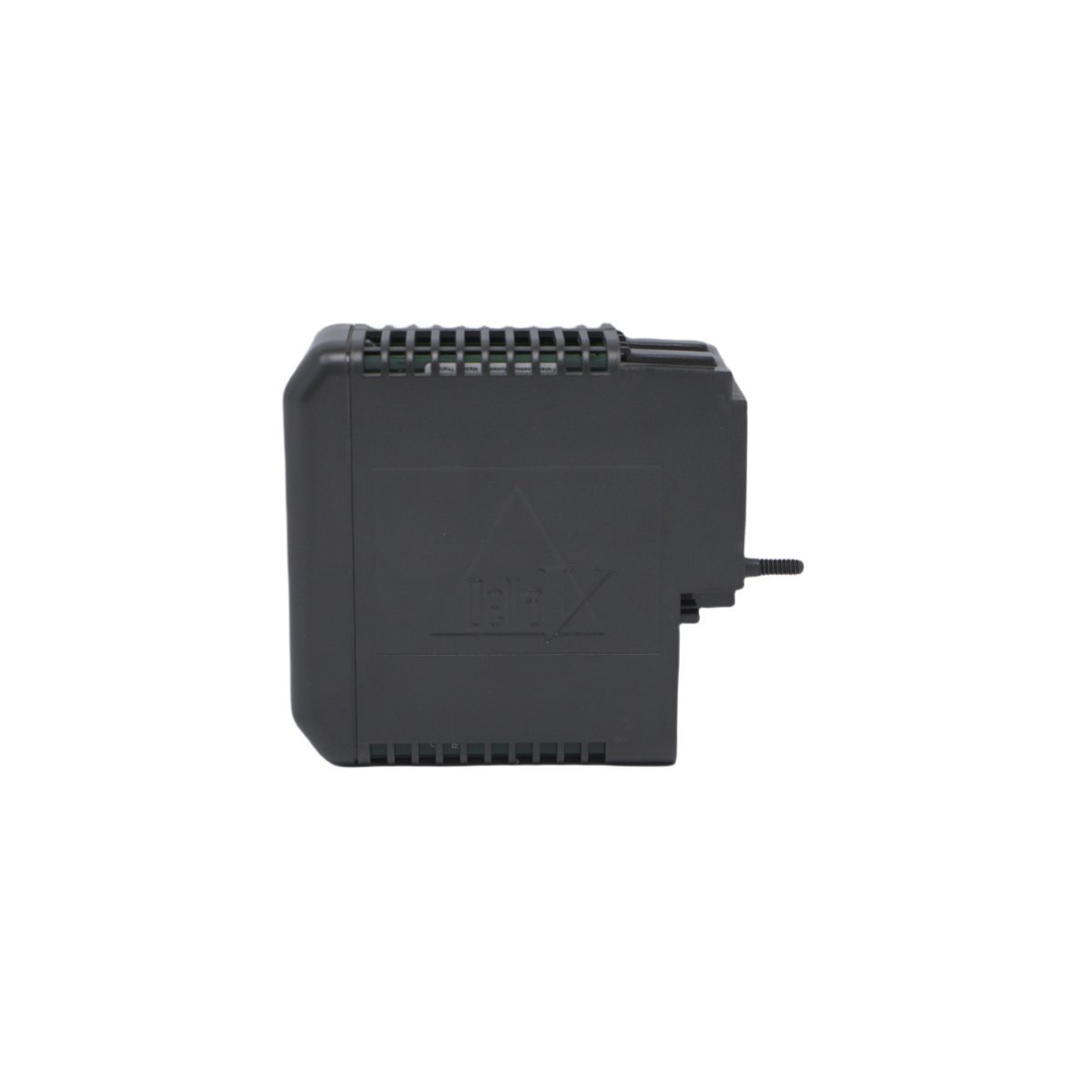

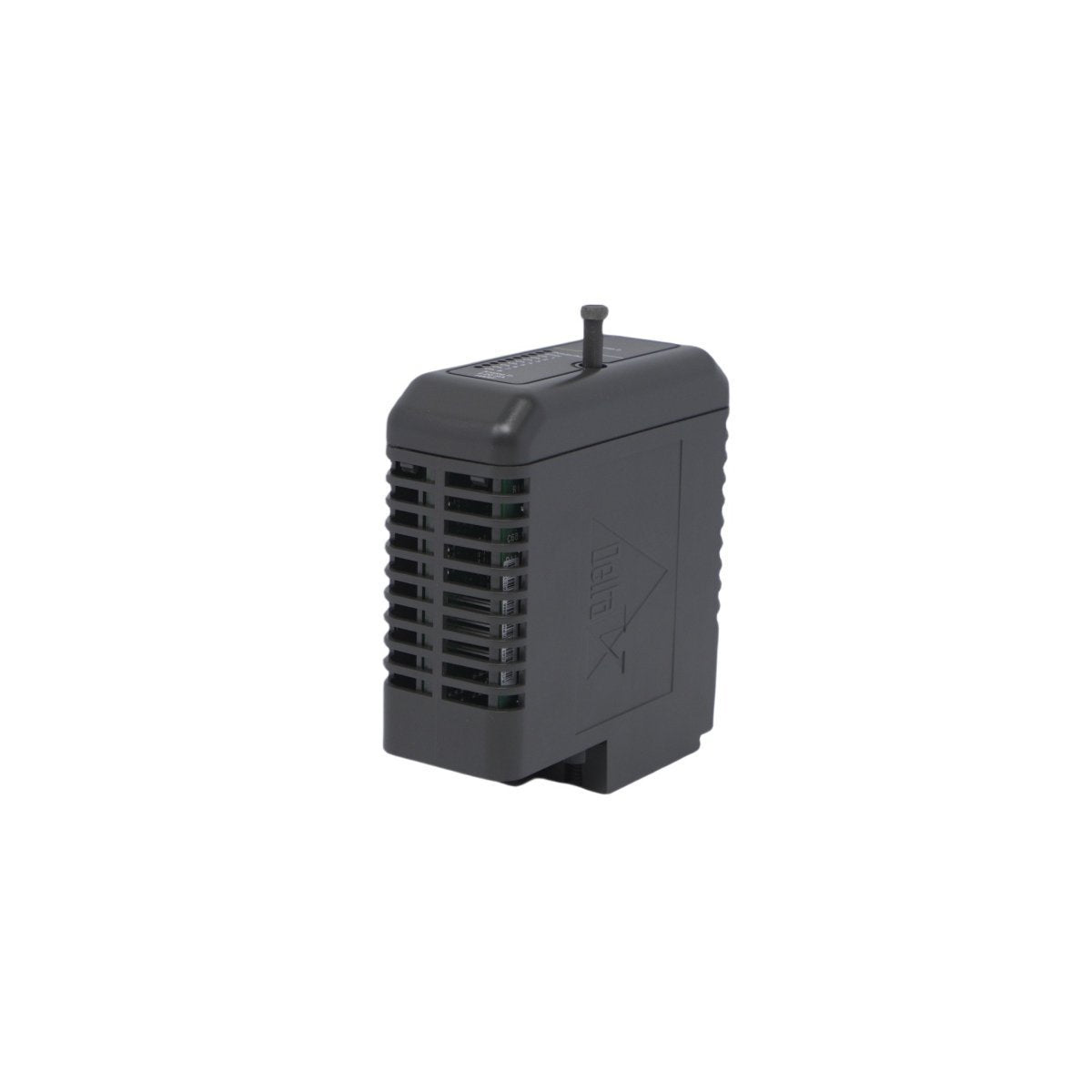

Emerson KJ3222X1-BA3 هو وحدة إدخال تناظرية من السلسلة 2 مصممة لأنظمة التحكم الموزعة (DCS) من DeltaV™ وبيئات DeltaV SIS™. تم تصميم مكون الإدخال/الإخراج عالي الأداء هذا للتفاعل مع أجهزة الإرسال المثبتة في الحقل، ويدعم 8 قنوات من إشارات 4-20mA مع اتصال رقمي مدمج بتقنية HART (جهاز إرسال عن بعد قابل للعنونة عبر الطرق السريعة). من خلال تسهيل تدفق كل من متغيرات العملية الأولية وبيانات التشخيص الثانوية، يمكّن KJ3222X1-BA3 من إدارة الأصول المعقدة والتحكم الدقيق في العمليات.

تم تصميم هذه الوحدة خصيصًا لمرونة "التركيب الميداني"، مما يسمح بتركيبها في حاويات بعيدة أقرب إلى معدات العملية. إنها تسد الفجوة بفعالية بين أجهزة القياس الميدانية وغرفة التحكم، وتوفر طاقة ميدانية منظمة 24VDC للأجهزة التي تعمل بحلقة، مع الحفاظ على عزل الإشارة والدقة بشكل صارم.

الخصائص التقنية الرئيسية

مصممة لأكثر القطاعات الصناعية تطلبًا، تقدم KJ3222X1-BA3 مزيجًا من الدقة الكهربائية والمتانة البيئية القصوى.

• مقاومة درجات الحرارة القصوى: تعمل بكامل طاقتها في درجات حرارة محيطة تتراوح من -40 درجة مئوية إلى +70 درجة مئوية، مما يجعلها مناسبة للحاويات الخارجية غير المدفأة أو مناطق المعالجة عالية الحرارة.

• إمكانيات HART المدمجة: تدعم الاتصال عبر أجهزة HART الذكية، مما يسمح بالمعايرة عن بعد، والتكوين، ومراقبة صحة الجهاز.

• حماية ميكانيكية متقدمة: مصنفة لتحمل نبضات صدمة 10 جرام واهتزاز ثابت 0.7 جرام، مما يضمن استقرار الإشارة حتى عند تركيبها على الآلات الدوارة الثقيلة أو بالقرب منها.

• توافق مع بيئة G3 المسببة للتآكل: تفي بمعايير ISA-S71.04 G3 للملوثات المحمولة جوًا، مما يحمي الدوائر الداخلية من الغازات المسببة للتآكل الموجودة في المصافي ومحطات الكيماويات.

• نظام تحديد ذكي: يتميز بآلية تحديد حماية متخصصة تضمن أن الوحدة لا تتوافق إلا مع الكتلة الطرفية الصحيحة، مما يمنع تلف الأجهزة العرضي بسبب عدم تطابق الأسلاك.

• صيانة قابلة للتبديل السريع: تدعم التبديل السريع للوحدات النمطية، مما يسمح بالاستبدال الميداني دون إيقاف تشغيل وحدة التحكم أو تعطيل إشارات الإدخال/الإخراج الأخرى على نفس الناقل.

المواصفات التقنية

• الشركة المصنعة: إيمرسون (فيشر-روزمونت)

• رقم الموديل: KJ3222X1-BA3

• نوع الوحدة: مدخل تناظري (AI) 8 قنوات 4-20 مللي أمبير HART

• نطاق الإدخال: من 4 إلى 20 مللي أمبير (تيار مستمر)

• طاقة ناقل محلي: 12 فولت تيار مستمر @ 150 مللي أمبير

• الطاقة الميدانية: 24 فولت تيار مستمر @ 300 مللي أمبير (حد أقصى)

• طاقة لكل قناة: 30 مللي أمبير (نموذجي للدوائر الميدانية)

• الرطوبة النسبية: 5% إلى 95% (غير مكثفة)

• فئة الحماية: IP20 / ISA G3

• الأبعاد: 4.3 سم × 12.5 سم × 18.5 سم

• الوزن الصافي: 0.4 كجم

• المنشأ: الولايات المتحدة الأمريكية

التطبيقات الصناعية

تعد KJ3222X1-BA3 مكونًا حيويًا لمراقبة العمليات عالية المخاطر في العديد من الصناعات الرئيسية:

• النفط والغاز (المنبع والوسط): مراقبة أجهزة إرسال الضغط والتدفق في رؤوس الآبار وخطوط الأنابيب البعيدة.

• المعالجة الكيميائية: تتبع متغيرات درجة الحرارة والمستوى في الأجواء شديدة التآكل.

• توليد الطاقة: اكتساب إشارة عالية الدقة لأنظمة التوربينات والمراجل المساعدة.

• التعدين والمعادن: استشعار قوي في البيئات ذات الاهتزازات العالية والجسيمات المحمولة جوًا.
