مضخم مفتاح Pepperl+Fuchs طراز KFU8-SR-EX1.W

KFU8-SR-EX1.W مضخم مفتاح Pepperl+Fuchs نظام K

Pepperl+Fuchs

KFU8-SR-EX1.W مضخم مفتاح Pepperl+Fuchs نظام K

SKU: KFU8-SR-EX1.W

متوفر في المخزون

الأبعاد: 15.0 سم × 12.0 سم × 6.0 سم
بلد المنشأ: Germany
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

الفئات: أنظمة التحكم الموزعة ومعالجات التحكم, بيبرل+فوكس, كل المنتجات

العلامات : K-System, Pepperl+Fuchs, Signal Conditioners, Switch Amplifiers

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

تم تكوينه لمعالجة إشارات المستشعرات المنفصلة وتنفيذ عمليات التبديل في المناطق الخطرة ضمن أجهزة القياس والتحكم الصناعي، ويوفر Pepperl+Fuchs KFU8-SR-EX1.W (KFU8-SR-EX1.W مضخم مفتاح) تنفيذاً فيزيائياً/كهربائياً مباشراً عبر شبكات الأتمتة.

تسمية الطراز وبنية اللاحقة

يشفر رمز الطراز الكامل ملف تعريف KFU8 للهيكل العريض، والتجميع الوظيفي SR الذي يحدد تشغيل مضخم المفتاح لمستشعرات التقارب والوصلات الميكانيكية، وتصنيف السلامة الجوهرية Ex1 أحادي القناة للمناطق الخطرة، واللاحقة .W التي تمثل نسخة مزود الطاقة العالمي AC/DC واسع النطاق.

مواصفات الأجهزة

المعلمة	المواصفة
الطراز	KFU8-SR-EX1.W
العلامة التجارية	Pepperl+Fuchs
نوع المنتج	مضخم مفتاح
السلسلة	K-System
بلد المنشأ	ألمانيا
الوزن	حوالي 300 غ
أبعاد الشحن	15.0 سم × 12.0 سم × 6.0 سم
درجة حرارة التشغيل	-20 إلى 60 درجة مئوية
استهلاك الطاقة	<= 2.0 واط
جهد الإمداد	90 إلى 253 فولت تيار متردد / 20 إلى 300 فولت تيار مستمر
إشارة الإدخال	مستشعرات NAMUR أو وصلات ميكانيكية جافة
دائرة الإخراج	مخرج تلامس مرحّل (تبديل SPDT)
سعة التبديل	بحد أقصى 250 فولت تيار متردد / 2 أمبير / 100 فولت أمبير
التركيب	سكة DIN بعرض 35 مم (وفقاً لـ EN 60715)
تصنيف الحماية	IP20

حواجز السلامة الجوهرية وحدود الحماية من جهد الارتفاع

تم تصميم هذا العازل للبنية التحتية K-System من Pepperl+Fuchs، وهو يدمج حواجز السلامة الجوهرية المعتمدة (Ex i) لتقييد نقل الطاقة الكهربائية إلى الأجواء القابلة للانفجار. تحمي حدود الحماية الداخلية من جهد الارتفاع دوائر التبديل الحساسة من الارتفاعات المفاجئة في الجهد والتداخل عالي التردد. يمنع العزل الجلفاني بين مستشعرات الموقع ومخرجات التحكم ومزود الطاقة العالمي حلقات التأريض ويحمي وحدات التحكم المنطقية اللاحقة من التغيرات الخطرة في الجهد.

معلومات الطلب ومحتويات العبوة

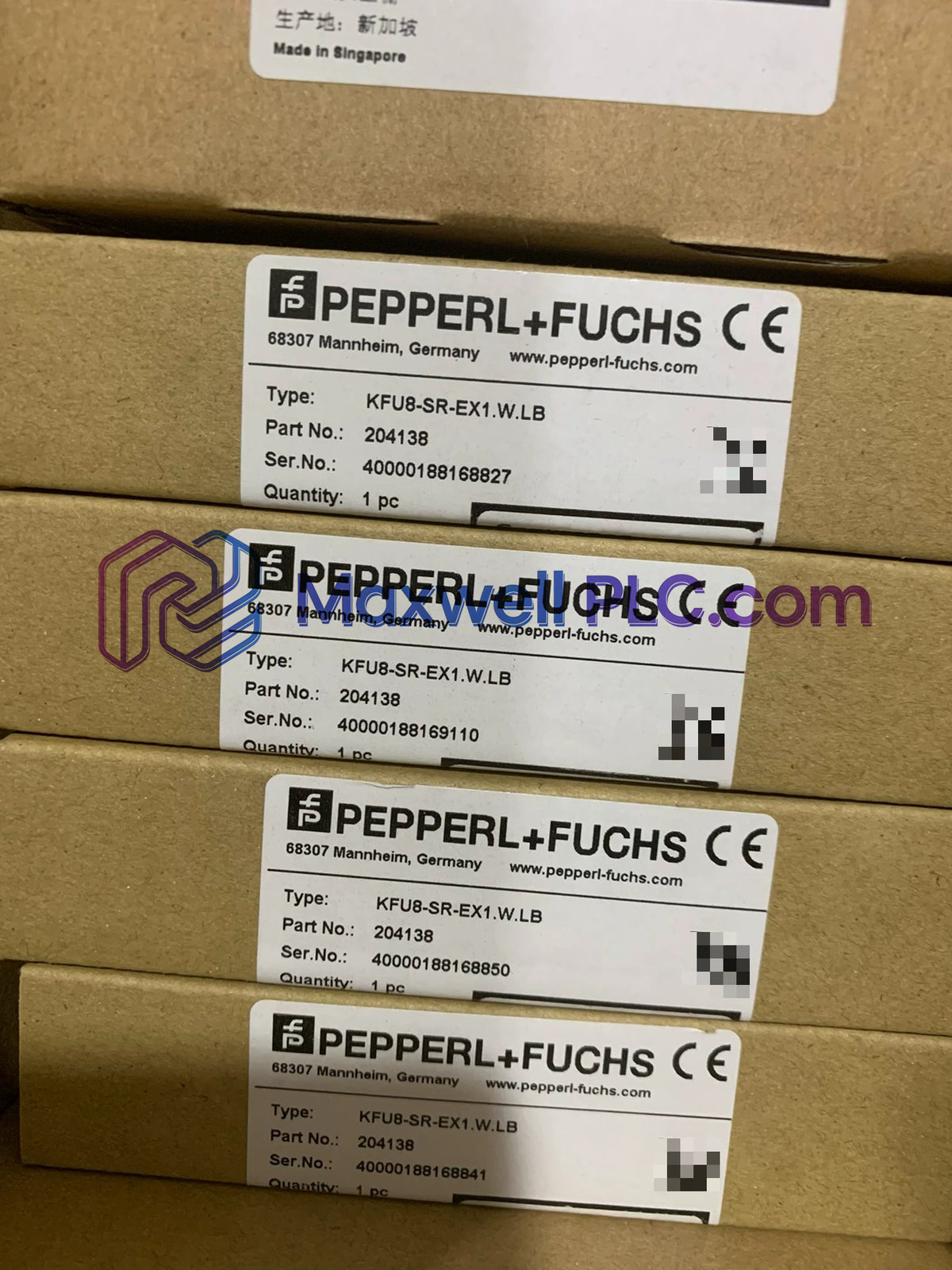

1 × وحدة مضخم مفتاح Pepperl+Fuchs KFU8-SR-EX1.W
1 × مجموعة كتلة طرفية قابلة للإزالة والتركيب (نوع لولب)
1 × وثائق فنية ونشرة امتثال السلامة

إرشادات التركيب الميداني وممارسات التوصيل

قم بتثبيت الهيكل بإحكام على سكة DIN قياسية بعرض 35 مم داخل حاوية تحكم واقية.
قم بتمرير أسلاك الموقع ذات السلامة الجوهرية عبر أنابيب مخصصة، مع الحفاظ على فصل فيزيائي صارم عن كابلات الطاقة في المناطق الآمنة.
قم بتوصيل أسلاك مزود الطاقة العالمي إلى أطراف الإدخال المخصصة للتيار المتردد أو التيار المستمر، مع التحقق من توافق الجهد.
قم بتوصيل مخرجات حمل المرحّل عبر تلامسات التبديل، مع ضمان أن الصمامات الخارجية تتوافق مع الحد الأقصى البالغ 2 أمبير.
قم بشد براغي الأطراف بإحكام لضمان تلامس كهربائي منخفض المقاومة ومنع ارتخاء الموصلات تحت الاهتزاز.

الأسئلة الشائعة

س: ما هي الوظيفة التشغيلية الأساسية لـ KFU8-SR-EX1.W؟

ج: يوفر عزلاً جلفانياً وتضخيماً للإشارة لمستشعرات NAMUR أو الوصلات الميكانيكية الموجودة في المناطق الخطرة.
س: ما أنواع أجهزة الموقع المدخلة التي يدعمها مضخم المفتاح هذا؟

ج: تقبل الوحدة مستشعرات التقارب NAMUR وفقاً لـ EN 60947-5-6 ووصلات مفاتيح ميكانيكية جافة.
س: ما نطاق جهد مزود الطاقة الذي تستوعبه اللاحقة .W؟

ج: يدعم مزود طاقة عالمي واسع النطاق يغطي 90 إلى 253 فولت تيار متردد وكذلك 20 إلى 300 فولت تيار مستمر.
س: ما نوع آلية تبديل الإخراج المدمجة في الوحدة؟

ج: يتميز بمخرج مرحّل كهروميكانيكي بتكوين تلامس تبديل أحادي القطب مزدوج الرمي (SPDT).
س: ما هو الحد الأقصى لتصنيف تبديل تلامسات مرحّل الإخراج؟

ج: تدعم تلامسات المرحّل ما يصل إلى 250 فولت تيار متردد، 2 أمبير، و100 فولت أمبير في ظروف الحمل المقاوم.
س: كيف يتم تركيب الوحدة داخل لوحة تحكم صناعية؟

ج: يتم تثبيتها مباشرة على سكة DIN قياسية بعرض 35 مم متوافقة مع مواصفات تركيب EN 60715.
س: ما هو تبديد الطاقة الداخلي لمضخم المفتاح؟

ج: يظل استهلاك الطاقة الداخلي أقل من أو يساوي 2.0 واط في ظروف التشغيل العادية.
س: هل يمكن استبدال هذه الوحدة أثناء تشغيل نظام التحكم؟

ج: يعتمد التوصيل الساخن على سياسات سلامة المنشأة، ولكن يجب فصل الطاقة عن أطراف أسلاك الطاقة والموقع أثناء الصيانة.
