نظرة عامة على المنتج

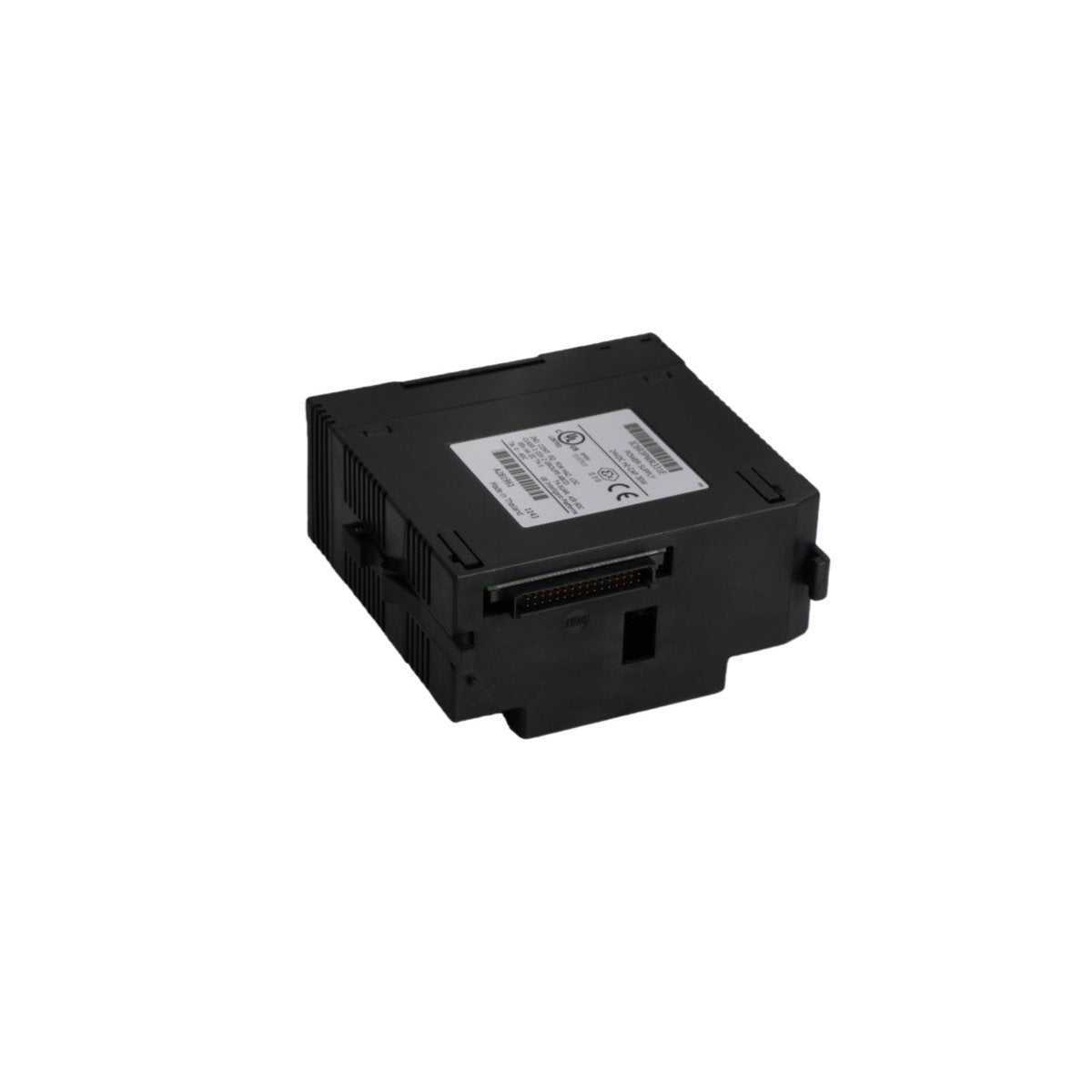

وحدة GE IC693PWR331 هي وحدة إمداد طاقة عالية السعة مصممة خصيصًا لعائلة وحدات التحكم المنطقية القابلة للبرمجة (PLC) من السلسلة 90-30. تعمل هذه الوحدة كمصدر أساسي للطاقة للوحة الخلفية الأساسية، حيث تحول جهد الدخل بالتيار المستمر إلى طاقة منظمة لوحدة المعالجة المركزية (CPU)، ووحدات الإدخال/الإخراج (I/O)، والأجهزة الميدانية. من خلال توفير ثلاثة مخرجات جهد مستقلة، فإنها تضمن حصول كل من المنطق الداخلي ودوائر الترحيل/المستشعر الخارجية على طاقة مستقرة، حتى في بيئات التشغيل الآلي الصناعية الصعبة.

يشغل IC693PWR331 الفتحة اليسرى المخصصة لأي لوحة أساسية من السلسلة 90-30، وهو مصمم للموثوقية وسهولة الصيانة. يتميز بواجهة تشخيصية شاملة ومنفذ تسلسلي مدمج، مما يجعله حجر الزاوية لمراقبة صحة النظام وتكوينه في البنى المعقدة للتحكم.

الخصائص التقنية

• نطاق جهد الدخل: يدعم مداخل اسمية 24 فولت تيار مستمر و 48 فولت تيار مستمر (النطاق المقبول: 18 إلى 56 فولت تيار مستمر)

• طاقة المنطق (+5VDC): يوفر ما يصل إلى 30 واط لمعالجة منطق اللوحة الخلفية

• طاقة المرحل (+24VDC): يوفر ما يصل إلى 15 واط لتشغيل دوائر مخرج المرحل

• طاقة معزولة (+24VDC): 20 واط من الإمداد المعزول لوحدات الإدخال الحساسة والمستشعرات

• مؤشرات LED للتشخيص: مؤشرات اللوحة الأمامية لـ PWR (طاقة الدخل)، OK (الصحة الداخلية)، RUN (حالة وحدة المعالجة المركزية)، و BATT (عمر البطارية)

• واجهة الاتصال: منفذ RS-485 لمبرمجي اليد أو تكامل برنامج Proficy

• حماية الذاكرة: وصلة بطارية مدمجة للحفاظ على ذاكرة الوصول العشوائي المتطايرة أثناء دورات الطاقة

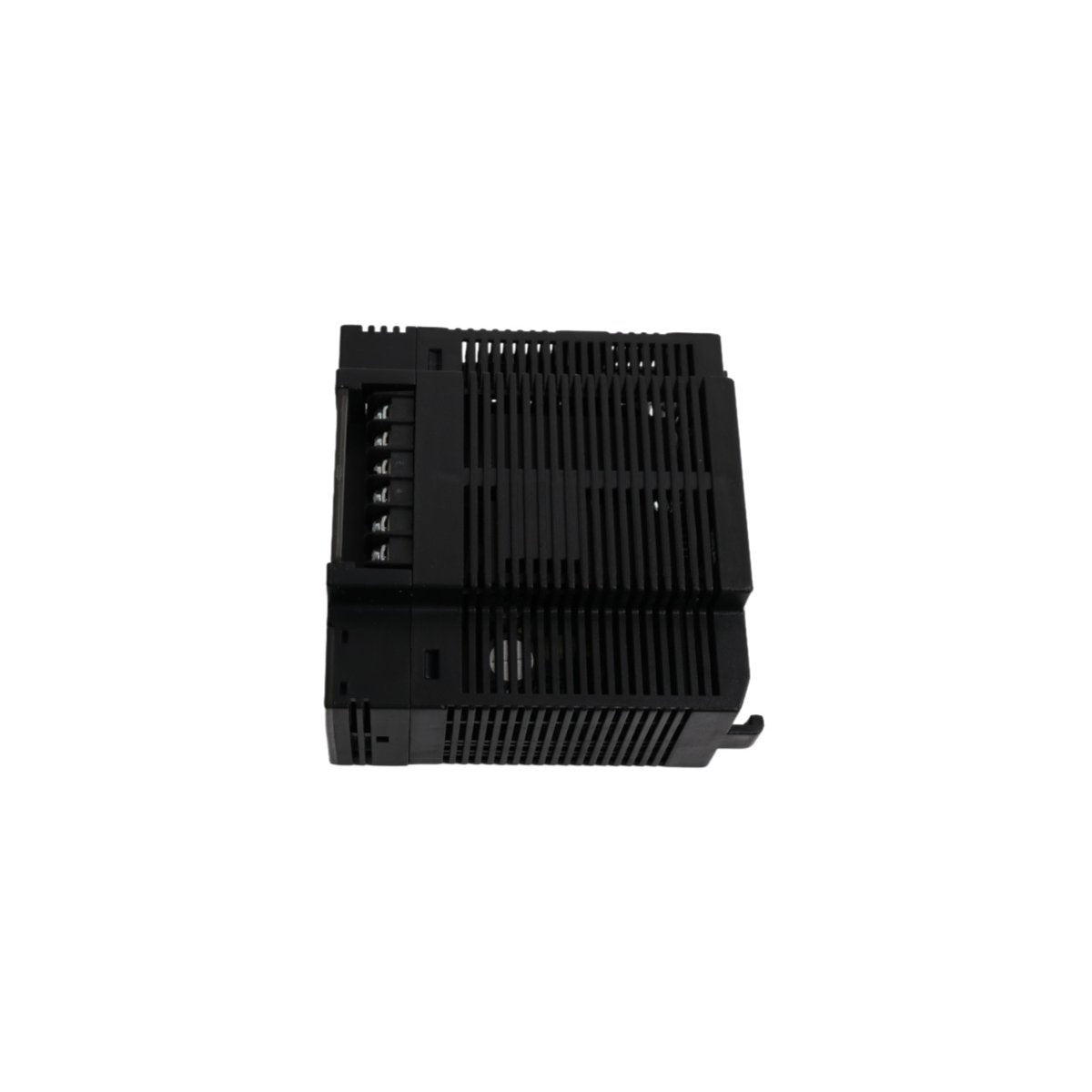

• الواجهة المادية: شريط طرفي أمامي وأطراف بطارية موجودة خلف باب حماية متأرجح

• موضع الوحدة: حصريًا للفتحة اليسرى من لوحات القاعدة من السلسلة 90-30

• الأبعاد: 3.5 × 13 × 13.5 سم

• الوزن: 0.36 كجم

• بلد المنشأ: الولايات المتحدة الأمريكية

تكامل النظام والأداء الميداني

تتميز وحدة IC693PWR331 عالية السعة بقدراتها المتعددة في توزيع الطاقة. يُعد مخرج +24VDC المعزول ميزة حيوية للمهندسين، حيث يمنع تداخل الضوضاء الكهربائية من الأجهزة الميدانية مع منطق اللوحة الخلفية الحساس. هذا العزل ذو أهمية قصوى في الحفاظ على سلامة البيانات داخل نظام التحكم الموزع (DCS).

تتم تبسيط الصيانة من خلال تصميم الوحدة المركزي للوصول من الأمام. يمكن الوصول بسهولة إلى وصلة البطارية وأطراف الأسلاك الرئيسية، مما يسمح باستبدال المكونات بسرعة دون تعطيل رف PLC بأكمله. علاوة على ذلك، يوفر مؤشر BATT تنبيهًا استباقيًا لاستنزاف البطارية، مما يمنع فقدان منطق التطبيق الحاسم. لضمان أقصى عمر تشغيلي، تستخدم الوحدة تصميم تبريد قويًا يعمل بكفاءة في الأغلفة الصناعية القياسية، بشرط أن تظل خالية من الملوثات المفرطة ودرجات الحرارة القصوى.
