نظرة عامة على المنتج

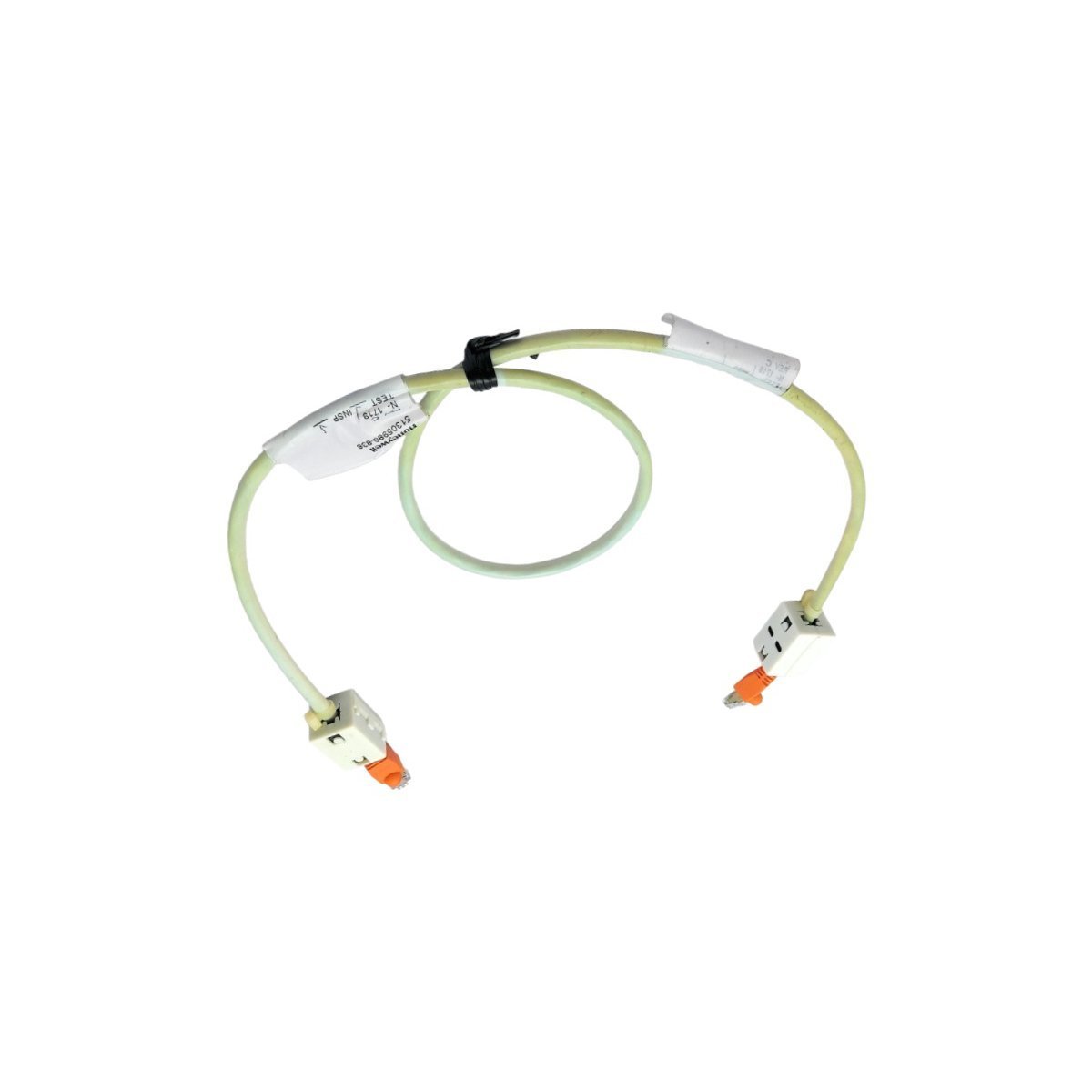

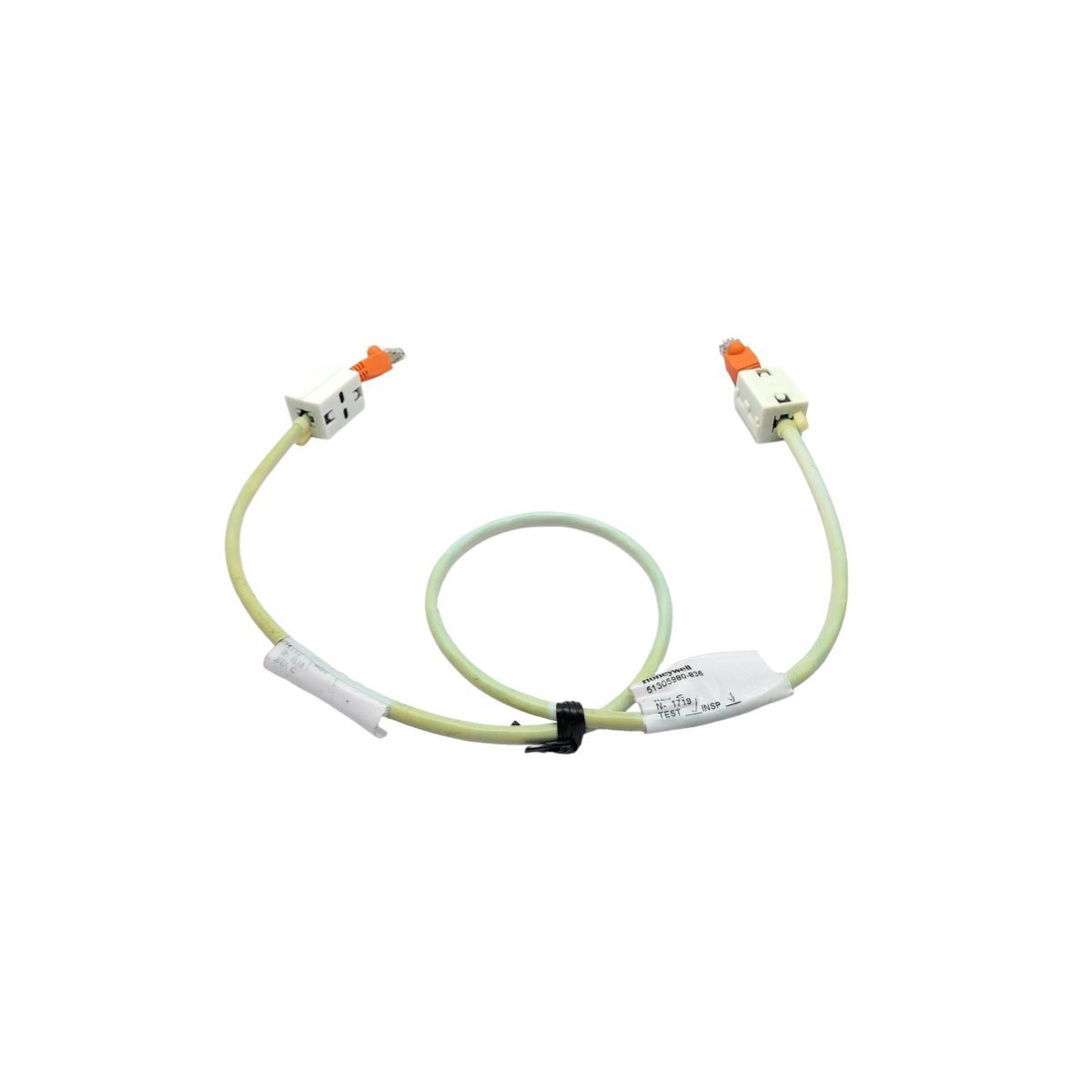

يوفر كابل Honeywell 51305980-836 توصيلات عالية السرعة ومتوفرة باستمرار ومقاومة للأعطال داخل البنى التحتية الحيوية للأتمتة الصناعية. تم تصميم كابل وحدة التحكم المتميز هذا خصيصًا لمنصات Honeywell Experion PKS و Experion LX Series 8، ويشكل العمود الفقري المادي لأزواج وحدات التحكم C300 المتكررة. إنه يسهل النسخ المتطابق للذاكرة في الوقت الفعلي ومزامنة الحالة بين وحدات المعالجة الأساسية والثانوية.

ينشر مديرو المشتريات الصناعية هذا الجهاز عبر بيئات المعالجة عالية المخاطر، بما في ذلك تكرير البتروكيماويات ومرافق توليد الطاقة ومحطات الإنتاج الكيميائي المستمر. من خلال الحفاظ على قناة اتصال متواصلة بين مجموعات إنهاء الإدخال/الإخراج (IOTAs) المتكررة، يضمن الكابل تنفيذًا فوريًا وسلسًا للتجاوز أثناء الانقطاعات الحرجة للأجهزة، مما يمنع توقف العمليات المكلف ويحمي أصول المصنع.

إطار عمل الأجهزة المعمارية

يعمل رابط الاتصال المتخصص هذا على بنية عالية الإنتاجية مُحسّنة لبيئة تنفيذ التحكم C300 (CEE). ويستخدم طبقة مادية حتمية للتخلص من اهتزاز الإرسال وزمن الانتقال أثناء التحميل المتبادل لقاعدة البيانات على نطاق واسع. يمنع تكوين الزوج الملتوي متعدد النوى والمحمي التداخل الكهرومغناطيسي (EMI) من تعطيل مسار الإشارة التفاضلي، مما يحافظ على سلامة البيانات بسرعة 100 ميجابت في الثانية في بيئات المفاتيح الكهربائية عالية الجهد.

تدمج المجموعة موصلات RJ45 متميزة مصبوبة في المصنع ومعالجة بطلاء توافقي من الدرجة الصناعية. تعزل هذه الطبقة الواقية دبابيس الإنهاء الحساسة عن الغازات المسببة للتآكل ودخول الرطوبة وتراكم الجسيمات المحمولة في الهواء. توفر الأحذية البرتقالية الزاهية لتخفيف الإجهاد تصنيفًا بصريًا فوريًا داخل لوحات التجميع الكثيفة، مما يتيح لفرق الصيانة تتبع مسارات التكرار الحرجة على الفور أثناء تعديلات النظام عبر الإنترنت.

معلمات وأبعاد الأجهزة

النشر الميداني وبروتوكول التوجيه

يتطلب التثبيت الناجح الالتزام الصارم بفصل توجيه خزانة التحكم. يجب على الفنيين تجنب تشغيل كابل وصلة التكرار بالتوازي مع خطوط طاقة التيار المتردد عالية التيار أو كابلات خرج محرك التردد المتغير (VFD) للقضاء على اقتران الضوضاء الاستقرائية. حافظ على مسافة خلوص لا تقل عن 100 مم من إشارات التيار المستمر منخفضة الجهد و 300 مم من قنوات التيار المتردد عالية الجهد.

عند تثبيت الكابل داخل قنوات الأسلاك الأفقية، تجنب الإفراط في شد روابط الكابلات أو مثبتات الخطاف والحلقة. يؤدي الضغط الزائد إلى تشوه الهندسة الملتوية الداخلية، ويغير المعاوقة المميزة، ويتسبب في فقدان الحزم عبر وصلة التكرار. تأكد من الحفاظ على الحد الأدنى لنصف قطر الانحناء البالغ 38 مم عند جميع نقاط الخروج من وحدة IOTA من السلسلة 8. لا يتطلب الكابل مشابك تأريض خارجية، حيث يتم إنشاء استمرارية الحماية تلقائيًا من خلال الأغطية المعدنية المؤرضة لمنافذ وحدة التحكم C300.

السلامة الهيكلية وتكامل النظام

يوفر هذا المكون موثوقية لا تقبل المساومة تحت الضغط الحراري الشديد، حيث يعمل بشكل لا تشوبه شائبة عبر نطاق واسع من درجات حرارة التشغيل. يوفر الغلاف الخارجي المتين من البولي فينيل كلوريد (PVC) مقاومة كيميائية ضد المذيبات الصناعية الشائعة ومواد التشحيم القائمة على البترول والرطوبة الجوية.

يحقق الكابل تكاملاً عميقًا أصليًا ضمن بنية نظام Experion PKS. يتصل مباشرة بلوحات C300 IOTA دون الحاجة إلى معززات إشارة وسيطة أو أجهزة إرسال واستقبال. يتيح هذا التوافق السلس للأجهزة لمجموعة أدوات تشخيص نظام Experion مراقبة صحة مسار التكرار باستمرار، وتوفير تنبيهات في الوقت الفعلي في حالة حدوث تدهور في الإشارة أو عبث مادي على الخط الاحتياطي.

لوجستيات المشتريات

تحتوي كل حزمة مشحونة على العناصر المحددة التي تم التحقق منها للنقل الدولي.

(1) كابل تحكم Honeywell 51305980-836 جديد تمامًا

(2) عبوة واقية مضادة للكهرباء الساكنة محكمة الإغلاق من المصنع

(3) شهادة مطابقة من الشركة المصنعة الأصلية ووثائق الفحص

الإرسال والشحن العالمي

تقوم أقسام الشحن العالمية بإعداد جميع الطلبات للإرسال الفوري في غضون 2-7 أيام بعد التحقق من الدفع المؤكد. تنتقل العناصر حصريًا عبر خدمات البريد السريع الممتازة بما في ذلك DHL و FEDEX و UPS لضمان تسليم سريع يمكن تتبعه من الباب إلى الباب. يتم تغليف كل كابل في عبوة صناعية ثقيلة ومضادة للكهرباء الساكنة ومبطنة بمادة ماصة للصدمات لمنع التلف المادي أو الانهيار الكهروستاتيكي أثناء النقل الدولي.

مكتب دعم الهندسة

س1: هل يمكن لكابل تصحيح تجاري قياسي Cat5e أو Cat6 أن يحل محل 51305980-836 في إعداد C300 متكرر؟

ج1: لا. تفتقر كابلات التصحيح التجارية إلى البنية الصناعية القوية للحماية، والتخميد المتخصص للتداخل المتبادل، والطلاءات المطابقة المطلوبة لتحمل بيئات الخزانة المسببة للتآكل. تفتقر الكابلات القياسية أيضًا إلى الطول الأمثل البالغ 36 بوصة المصمم لمطابقة تباعد Series 8 IOTA، مما قد يؤدي إلى تباينات في التوقيت أثناء مزامنة CEE الحرجة.

س2: كيف يقوم جناح التشخيص في Experion PKS بإخطار المشغلين إذا تعرض هذا الكابل الخاص لتلف مادي؟

ج2: تقوم أزواج وحدات التحكم C300 بتنفيذ مصافحات الأجهزة المستمرة عبر هذا الكابل. إذا انقطع الخط أو تعرض لتدهور شديد، يقوم نظام Experion على الفور بإنشاء إنذار نظام حرج يشير إلى "فشل وصلة التكرار"، مما يسمح لفرق الصيانة باستبدال الكابل قبل حدوث خطأ في وحدة التحكم الأساسية.

س3: هل من الآمن توصيل أو فصل كابل التكرار هذا أثناء تشغيل وحدة التحكم C300 الأساسية وتشغيل حلقة عملية حية؟

ج3: نعم. يدعم كابل 51305980-836 التشغيل القابل للتبديل الساخن بالكامل. سيؤدي فصل الكابل إلى تعطيل مزامنة التكرار مؤقتًا وتشغيل تنبيه للنظام، ولكنه لن يعطل تنفيذ التحكم في وحدة التحكم الأساسية النشطة.
