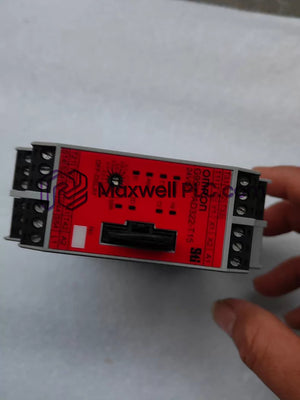

تعمل وحدة السلامة المرنة Omron G9SX-AD322-T150-RC، والمصنفة أيضًا باسم G9SX-AD322، كمكون أجهزة مخصص لتقييم المدخلات المتعلقة بالسلامة والتحكم في المخرجات ضمن شبكات بنية السلامة من سلسلة G9SX.

مصفوفة تعريف الطراز

• G9SX: تسمية السلسلة الأساسية لوحدات ترحيل السلامة المعيارية من Omron.
• AD: نوع الوحدة المتقدمة التي تدعم توصيلات منطق "و" (AND) وإمكانيات التوسع.
• 3: مخرجات سلامة فورية (3 مخرجات أشباه موصلات من نوع P-channel MOS FET).
• 2: مخرجات سلامة مؤجلة الإيقاف (مخرجان لأشباه موصلات من نوع P-channel MOS FET).
• 2: مخرجات مساعدة (مخرجان ترانزستور PNP غير مخصصين للسلامة).
• T150: الحد الأقصى لضبط توقيت تأخير الإيقاف يصل إلى 150 ثانية.
• RC: تصميم كتلة طرفية بمشابك زنبركية مع واجهة توصيل بدون براغي.

المواصفات الكهربائية والفيزيائية

ناقل السلامة الحتمي والتوافق مع البرامج الثابتة

تستخدم البنية المتقدمة للوحدة متحكمات دقيقة مزدوجة داخلية لتنفيذ تشخيصات مراقبة متقاطعة باستمرار عبر مدخلات السلامة ودوائر التحكم في المخرجات. تدير خوارزميات المنطق المعدة مسبقًا انتقالات الحالة الداخلية، وتنسق الاتصال المتزامن عبر توصيلات منطق "و" (AND) مع وحدات التوسعة المتصلة. يحافظ منطق المعالجة الداخلي على دورات استجابة حتمية أقل من 15 مللي ثانية، مما يعزل وظائف السلامة عن زمن انتقال الشبكة الخارجية. تفرض مكونات ذاكرة الفلاش فحوصات صارمة لتوافق البرامج الثابتة أثناء إجراءات الإقلاع عند التشغيل، مما يمنع تنفيذ الأجهزة إذا فشلت إجراءات الاختبار الذاتي الداخلي أو تجاوزت تقلبات الجهد حدود التشغيل.

محتويات العبوة والملحقات

• 1 × وحدة سلامة مرنة Omron G9SX-AD322-T150-RC
• 1 × مجموعة كتل طرفية قابلة للإزالة بمشابك زنبركية (مثبتة مسبقًا)
• 1 × ورقة بيانات تعليمات السلامة والأسلاك

توجيهات توصيل الأسلاك والتركيب

إعداد التركيب والحاوية

• قم بتركيب الهيكل على سكة DIN قياسية مقاس 35 مم داخل لوحة حماية مصنفة بحد أدنى IP54 لمنع دخول الغبار والرطوبة.
• حافظ على خلوص لا يقل عن 50 مم فوق وتحت هيكل الوحدة للسماح بتدفق الهواء بالحمل الحراري الطبيعي وإدارة الكابلات.

توصيلات الأسلاك والإشارة

• استخدم أسلاك نحاسية مجدولة مصنفة لدرجة حرارة 60 أو 75 درجة مئوية؛ قم بتقشير العزل لمسافة 8 إلى 9 مم قبل إدخالها مباشرة في الأطراف الزنبركية.
• أدخل مفك براغي مسطح الرأس (نصل 0.6 مم × 3.5 مم) في فتحة القفل المستطيلة لتحرير ضغط المشبك الطرفي أثناء استخراج السلك.
• قم بتوجيه كابلات مدخلات السلامة بشكل منفصل عن خطوط التيار المتردد ذات الجهد العالي وكابلات طاقة VFD لقمع اقتران الضوضاء الاستقرائي.
• قم بتوصيل مصدر طاقة 24 فولت تيار مستمر من الفئة 2 مع تأريض وظيفي لضمان قمع اندفاع التيار العابر والامتثال للعزل.

الأسئلة الشائعة

• كيف يتم ضبط أوقات تأخير الإيقاف في هذه الوحدة؟

  يتم تكوين مؤقت تأخير الإيقاف باستخدام مفاتيح دوارة تقع خلف الغطاء الواقي الأمامي، مما يسمح بإجراء تعديلات تدريجية مسبقة تصل إلى 150 ثانية.

• ما هي تيارات الحمل التي تدعمها مخرجات السلامة؟

  عند استخدام مخرجين للسلامة أو أقل، يتحمل كل مخرج حتى 1.0 أمبير تيار مستمر. عند تشغيل ثلاثة مخرجات أو أكثر في وقت واحد، يكون الحد 0.8 أمبير تيار مستمر لكل قناة.

• ما هو وقت الاستجابة عند فتح مدخل السلامة؟

  يتم إيقاف تشغيل مخرجات السلامة الفورية في غضون 15 مللي ثانية كحد أقصى بعد أن يتعرف المنطق الداخلي على انقطاع إشارة مدخل السلامة الصحيحة.

• كيف تتعامل الأطراف الزنبركية مع الاهتزاز الميكانيكي؟

  تمارس الأطراف الزنبركية قوة تثبيت ميكانيكية مستمرة على الموصلات، مما يقاوم تغيرات الاهتزاز من 10 إلى 55 هرتز دون الحاجة إلى إعادة إحكام ربط البراغي بشكل دوري.

• هل يوفر المخرج المساعد قدرات إيقاف مصنفة للسلامة؟

  لا، المخرجات المساعدة هي قنوات ترانزستور PNP غير مخصصة للسلامة ومخصصة حصريًا لمراقبة الحالة وتغذية التشخيص المرتدة وإشارات PLC.

• هل يمكن لهذه الوحدة توسيع عدد مخرجات السلامة الخاصة بها؟

  نعم، تسمح توصيلات منطق "و" (AND) الموجودة على الموصل الجانبي بالربط المباشر بوحدات التوسعة G9SX دون الحاجة إلى توصيلات صلبة خارجية بين أطراف منطق السلامة.

• ما هي حدود جهد التغذية التي يجب الحفاظ عليها أثناء التشغيل؟

  تتطلب الوحدة مصدر طاقة 24 فولت تيار مستمر بنطاق تشغيل مسموح به بين 20.4 و 26.4 فولت تيار مستمر (-15% إلى +10% من الجهد المقدر).

• ما الذي يشير إلى وجود خلل في المكونات الداخلية أو ماس كهربائي متقاطع؟

  يضيء مؤشر LED للخطأ (ERR) الموجود على اللوحة الأمامية أو يومض في تسلسلات معينة للإشارة إلى ماس كهربائي في الأسلاك، أو شذوذ في مصدر الطاقة، أو ظروف خطأ في المعالج الدقيق الداخلي.
