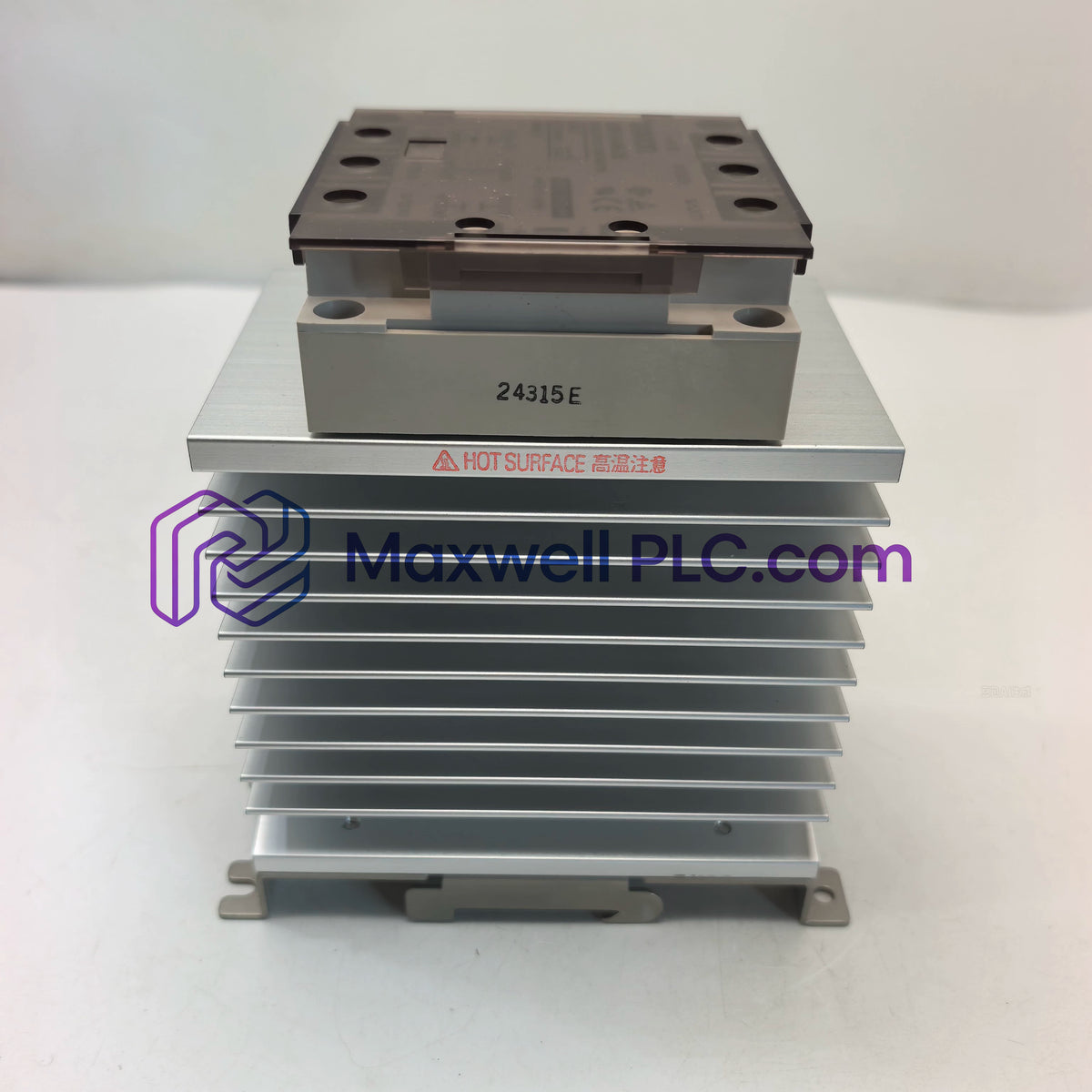

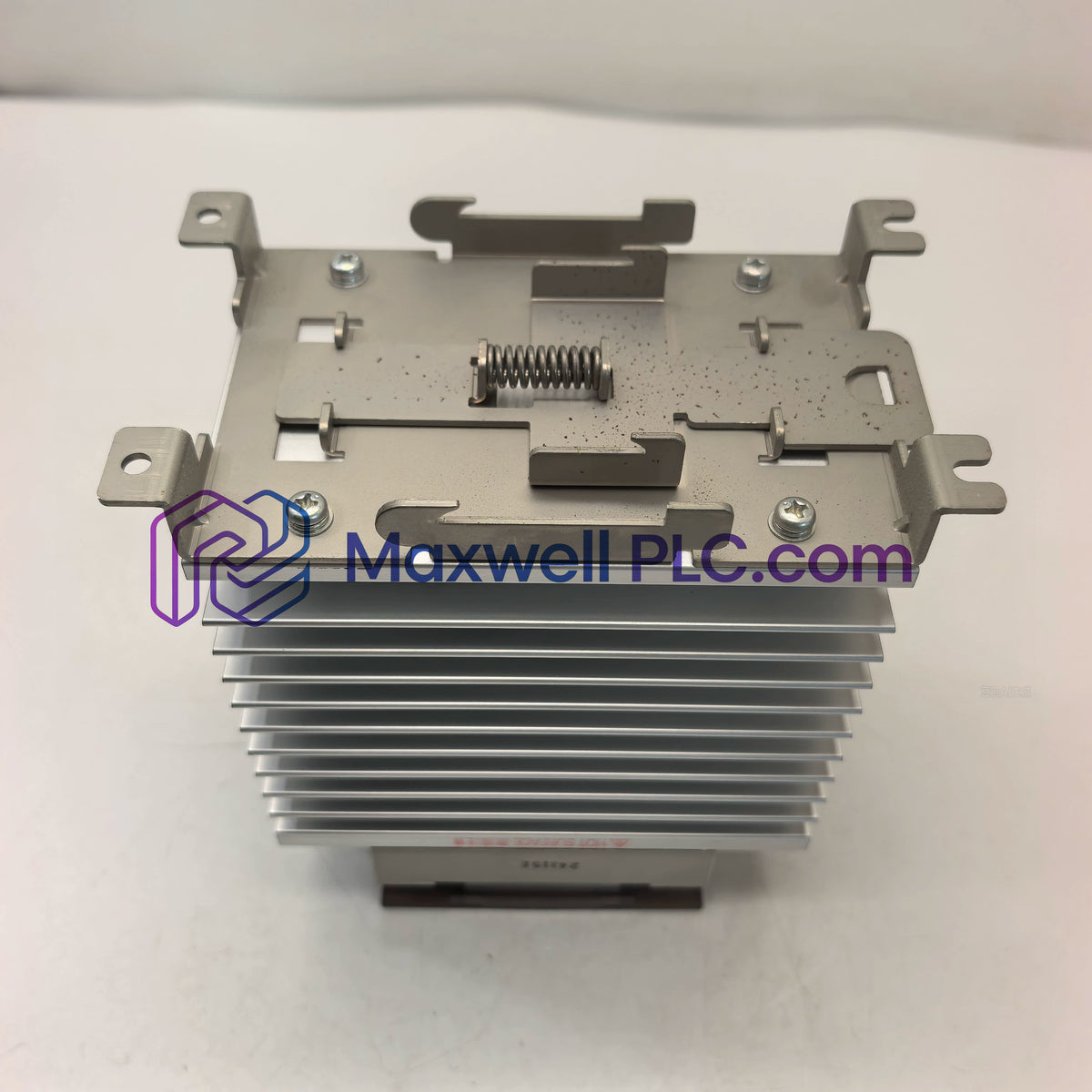

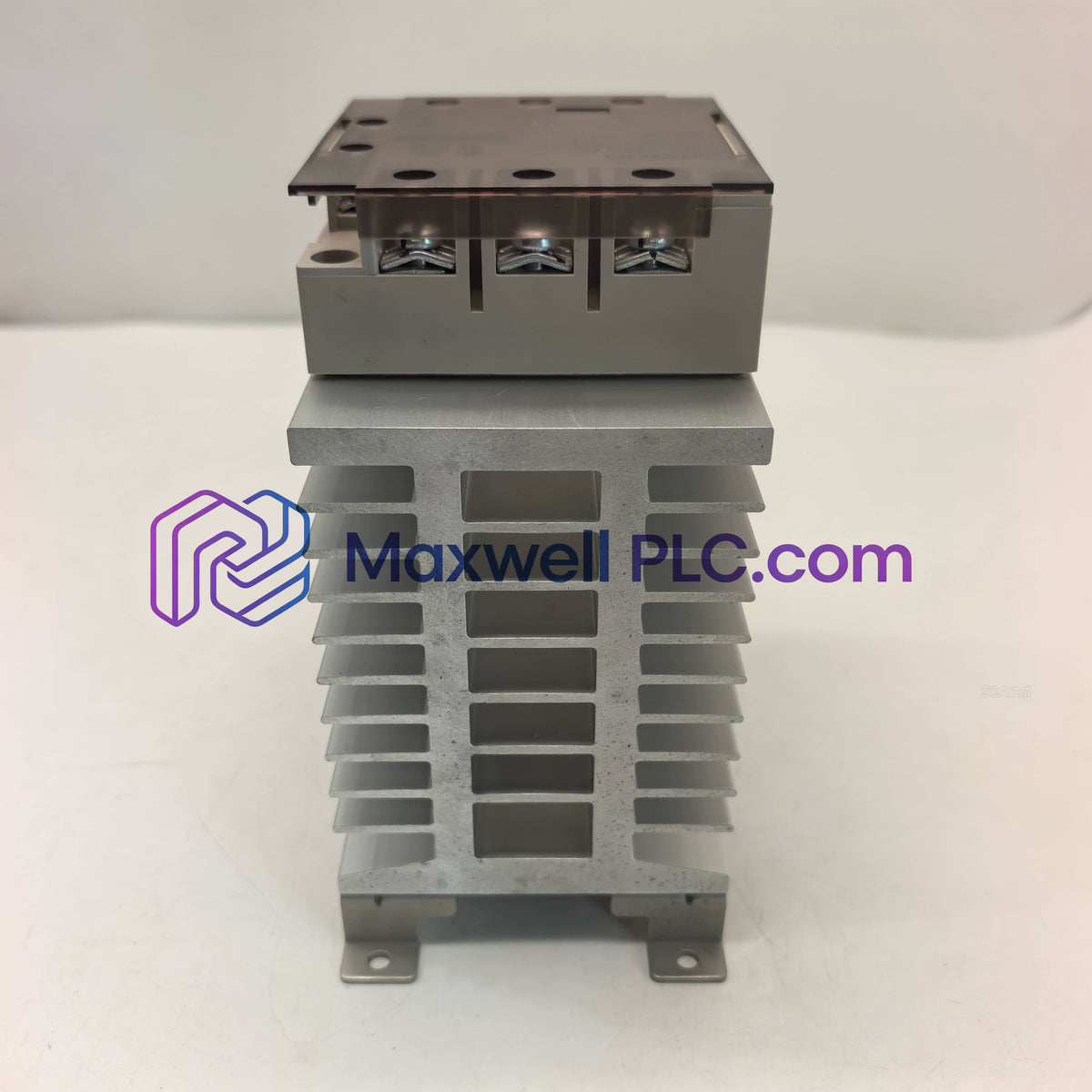

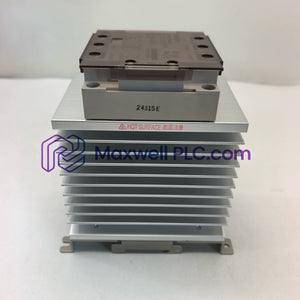

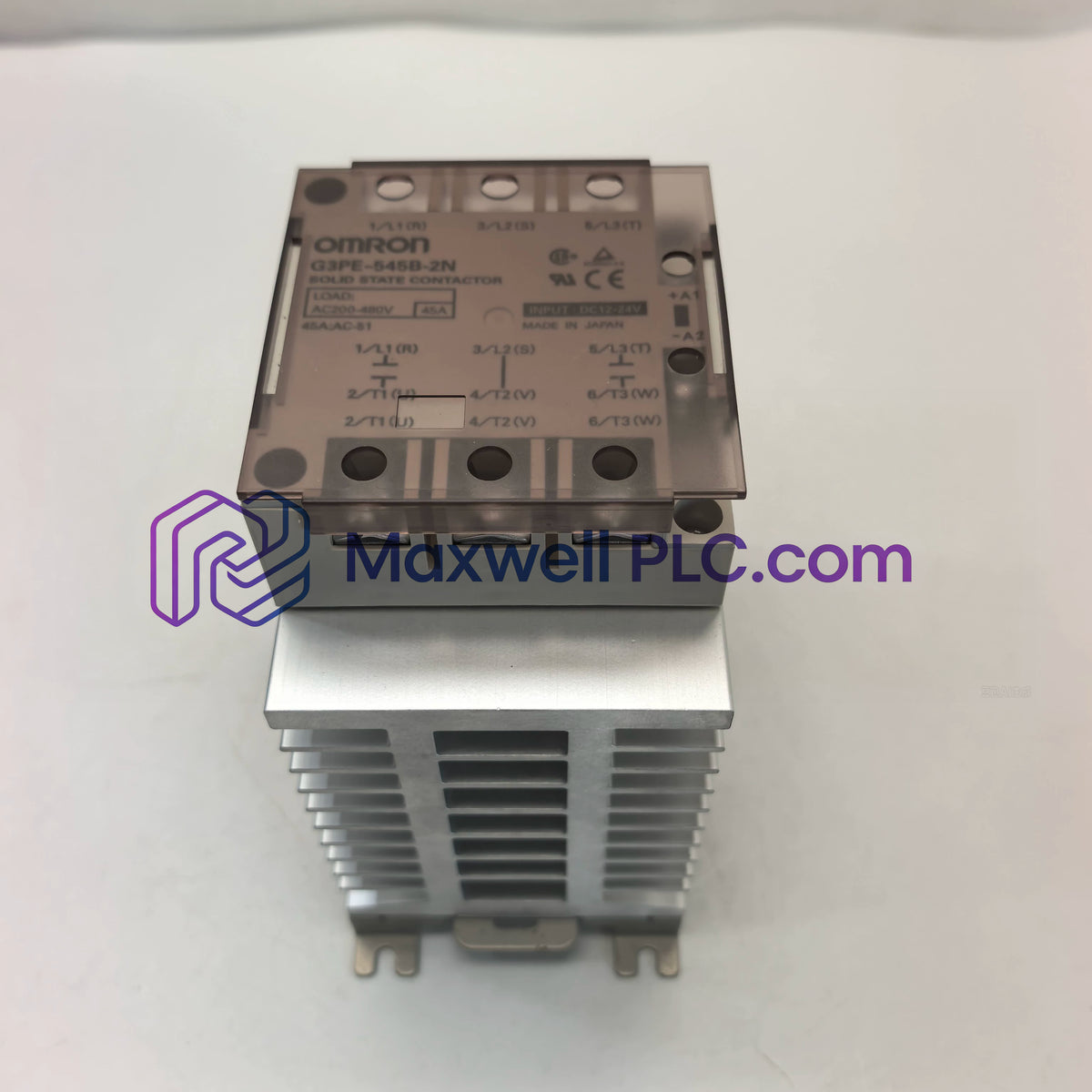

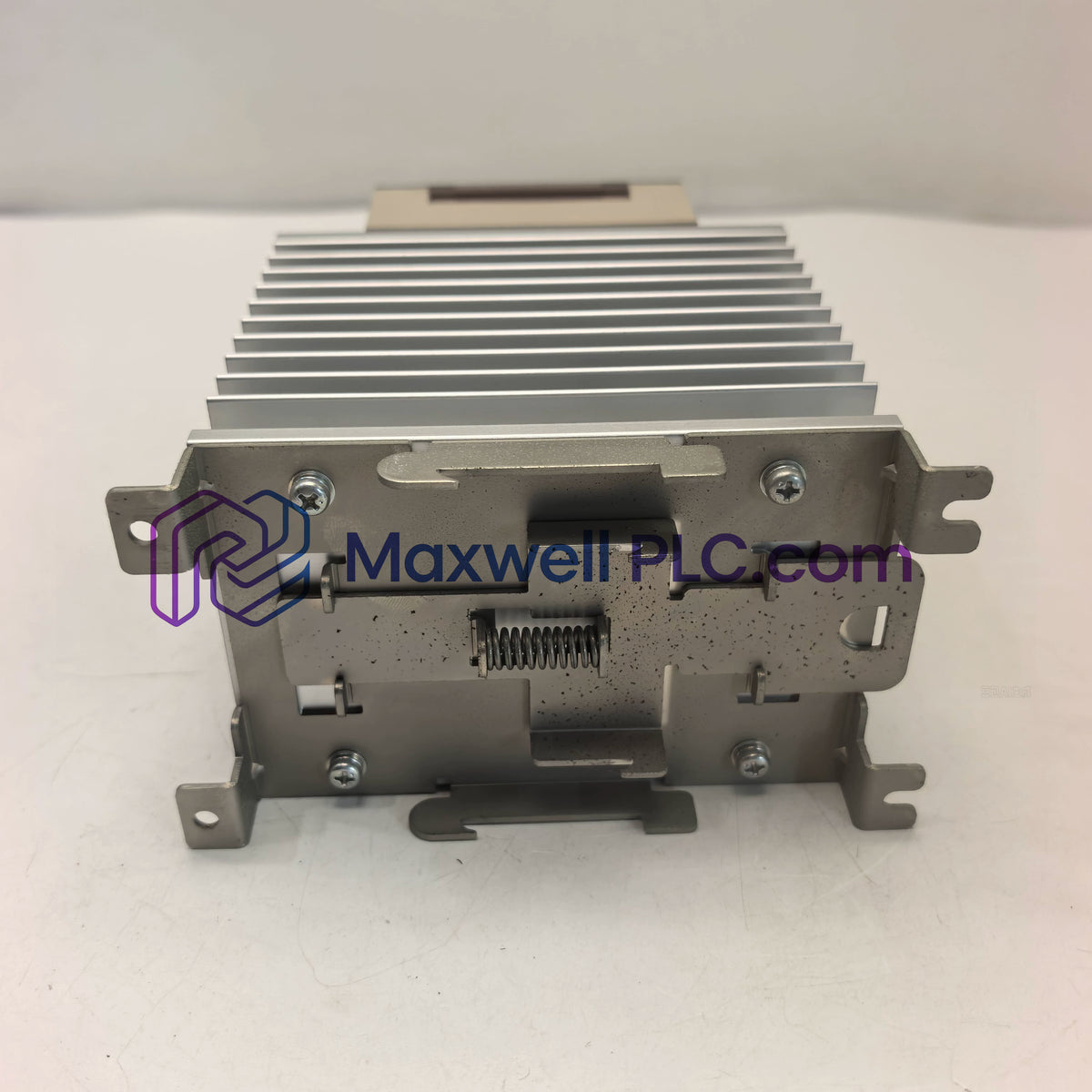

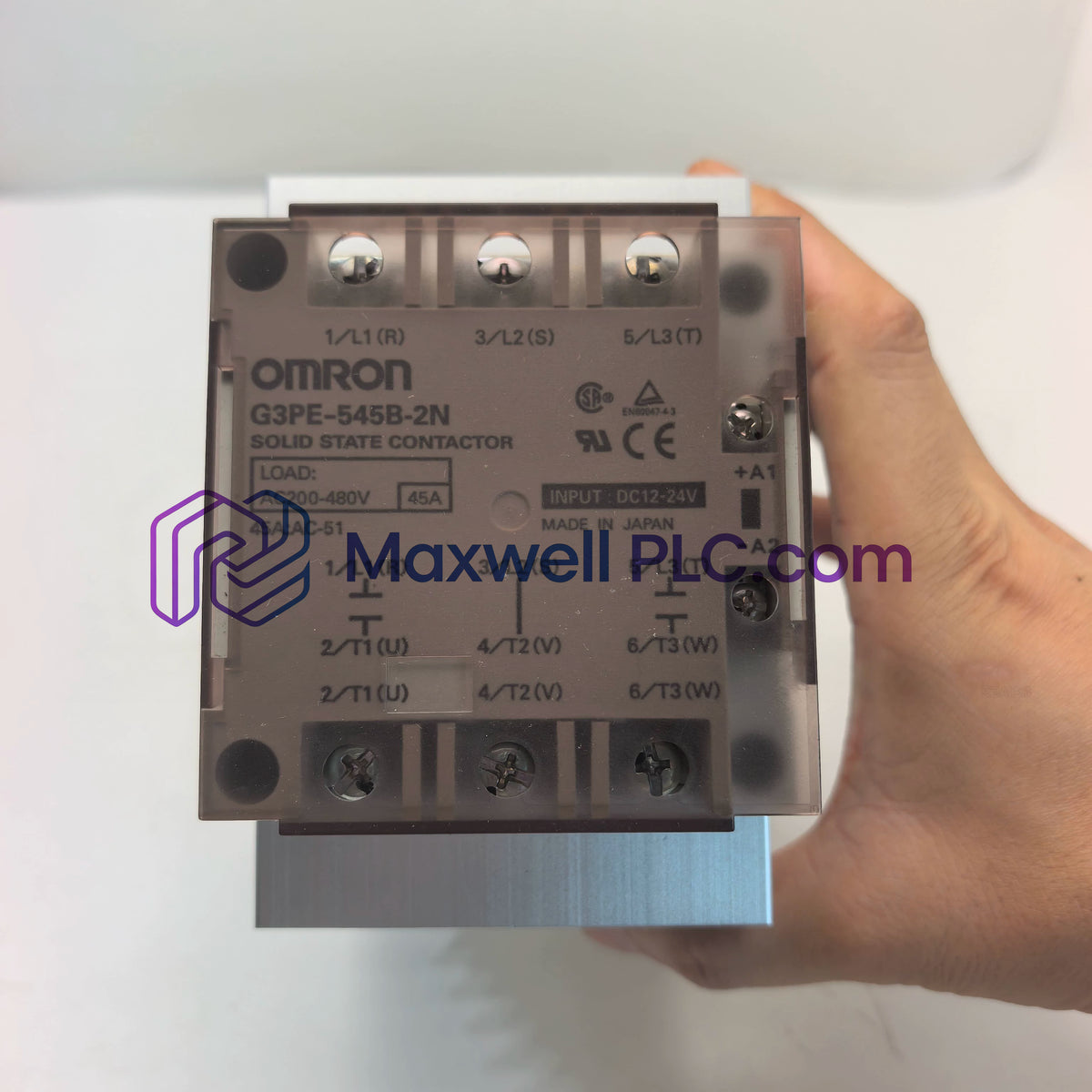

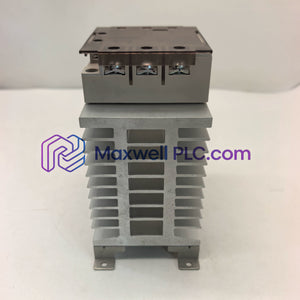

وحدة تحكم في السخانات ثلاثية الأطوار G3PE-545B-2N من Omron

G3PE-545B-2N أومرون سلسلة G3PE للتحكم في السخانات ثلاثية الطور

Omron

G3PE-545B-2N أومرون سلسلة G3PE للتحكم في السخانات ثلاثية الطور

SKU: G3PE-545B-2N

متوفر في المخزون

الأبعاد: 15 × 10 × 5 سم
بلد المنشأ: Japan
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

الفئات: أنظمة التحكم الموزعة ومعالجات التحكم, أومرون, كل المنتجات

العلامات : Omron G3PE Series, Solid State Relays

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

صُمم المرحل Omron G3PE-545B-2N (وحدة التحكم في السخانات ثلاثية الأطوار G3PE-545B-2N) لعمليات التبديل الصلبة (Solid-state) عالية القدرة للأحمال الصناعية المقاومة في دوائر المعالجة الحرارية المؤتمتة، ويوفر تنفيذًا ماديًا/كهربائيًا مباشرًا.

مصفوفة الأداء الفني

المعامل	المواصفات
الطراز	G3PE-545B-2N
العلامة التجارية	Omron
المنشأ	اليابان
الوزن	3 كجم
أبعاد الشحن	أبعاد وحدة G3PE ثلاثية الأطوار القياسية للخدمة الشاقة
درجة حرارة التشغيل	-30 درجة مئوية إلى +80 درجة مئوية
استهلاك الطاقة	بحد أقصى 10 مللي أمبير عند 24 فولت تيار مستمر (استهلاك جانب الإدخال)
جهد الإدخال المقنن	12 إلى 24 فولت تيار مستمر (نطاق التشغيل: 9.6 إلى 30 فولت تيار مستمر)
جهد التشغيل / التحرير	التشغيل: 9.6 فولت تيار مستمر بحد أقصى
جهد الحمل المقنن	200 إلى 480 فولت تيار متردد (نطاق التشغيل: 180 إلى 528 فولت تيار متردد)
تيار الحمل المقنن	45 أمبير (عند 40 درجة مئوية)
سعة حمل التيار	حتى 37.4 كيلوواط (عند 480 فولت تيار متردد)
الحد الأدنى لتيار الحمل	0.5 أمبير
تيار اندفاع البدء	440 أمبير (60 هرتز، دورة واحدة)
قيمة I2t المسموح بها	1260 أمبير مربع ثانية
طريقة العزل	تراياك ضوئي (Phototriac)
وظيفة العبور الصفري	مجهزة
هيكل الأطراف	أطراف توصيل لولبية للخدمة الشاقة

التكامل الحتمي مع وحدات التحكم المنطقية القابلة للبرمجة (PLC) وسرعة التحكم الحراري

تتصل الوحدة مباشرة بمخارج الترانزستور في وحدات PLC أو خطوط الإدخال/الإخراج الرقمية لجهاز التحكم في درجة الحرارة عبر منطق تبديل قياسي بجهد 12 إلى 24 فولت تيار مستمر. يوفر العزل البصري المتكامل (Phototriac) فصلاً كهربائيًا بين القناة والخط، مما يحمي لوحات التحكم ذات الجهد المنخفض وشبكات EtherNet/IP الحتمية من عابرات حمل التيار المتردد عالي الجهد. كما يعمل تنفيذ التبديل عند العبور الصفري المدمج على مزامنة توصيل المخرج مع نقطة العبور الصفرية لخط التيار المتردد، مما يقلل من توليد الضوضاء التوافقية ويمنع ارتفاعات الجهد أثناء تشغيل دورة العمل بنظام PID عالي التردد.

إرشادات التركيب الميداني

التركيب على اللوحة وتشتيت الحرارة

قم بتركيب الوحدة عموديًا على لوحة خلفية معدنية داخل الصندوق باستخدام براغي للحفاظ على أقصى تلامس مع مجمع المبدد الحراري المتكامل.
تأكد من وجود تدفق هواء غير معاق حول زعانف التبريد واترك خلوصًا عموديًا لا يقل عن 80 مم فوق وتحت الهيكل.

أسلاك توصيل الطاقة للأطراف والتدريع

قم بتوصيل أسلاك التحكم في الإدخال (12 إلى 24 فولت تيار مستمر) وخطوط حمل التيار المتردد ثلاثية الأطوار ذات المقياس الثقيل باستخدام أطراف حلقية مثبتة بكتل الأطراف اللولبية.
قم بتوجيه كابلات التشغيل ذات الجهد المنخفض (تيار مستمر) في قنوات أسلاك منفصلة عن كابلات طاقة السخان ذات الجهد العالي (480 فولت تيار متردد) لتجنب التداخل الحثي.

معلومات الطلب

رقم الكتالوج الأساسي: G3PE-545B-2N
محتويات العبوة: 1× وحدة تحكم في سخان صلبة ثلاثية الأطوار G3PE-545B-2N مع مبدد حراري متكامل، أغطية أطراف واقية، دليل المستخدم.
مكونات اختيارية: صمامات أمان نصف موصلة خارجية سريعة التفاعل، معجون حراري.

الأسئلة الشائعة

س: ما هو الغرض الرئيسي من وظيفة العبور الصفري المدمجة؟

ج: تعمل وظيفة العبور الصفري على تشغيل المفتاح الصلب فقط عندما يقترب جهد حمل التيار المتردد من صفر فولت، مما يقلل من الضوضاء الكهربائية عالية التردد والتداخل الكهرومغناطيسي أثناء دورات التبديل.

س: هل يمكن لـ G3PE-545B-2N العمل بإشارة تحكم أقل من 12 فولت تيار مستمر؟

ج: يمتد نطاق جهد تشغيل الإدخال وصولاً إلى 9.6 فولت تيار مستمر، مع تحديد حد أدنى للتشغيل عند 9.6 فولت تيار مستمر. وتضمن الإشارات الأقل من 1 فولت تيار مستمر التحرير الكامل إلى حالة الإيقاف (OFF).

س: ما هي أقصى سعة حمل مقاوم لهذه الوحدة عند مصدر طاقة 480 فولت تيار متردد؟

ج: تدعم الوحدة أحمال سخان مقاومة ثلاثية الأطوار تصل إلى 37.4 كيلوواط عند 480 فولت تيار متردد عند التشغيل ضمن حدود درجة الحرارة المحيطة التي تصل إلى 40 درجة مئوية.

س: هل يُسمح بالتبديل السريع (Hot-swapping) على خطوط طاقة التيار المتردد الرئيسية أثناء التشغيل؟

ج: لا، يجب عزل طاقة الخط الرئيسية (200-480 فولت تيار متردد) تمامًا وفصل التيار عنها قبل توصيل أو فصل أطراف الحمل أو إجراء أعمال الصيانة.
