نظرة عامة على المنتج

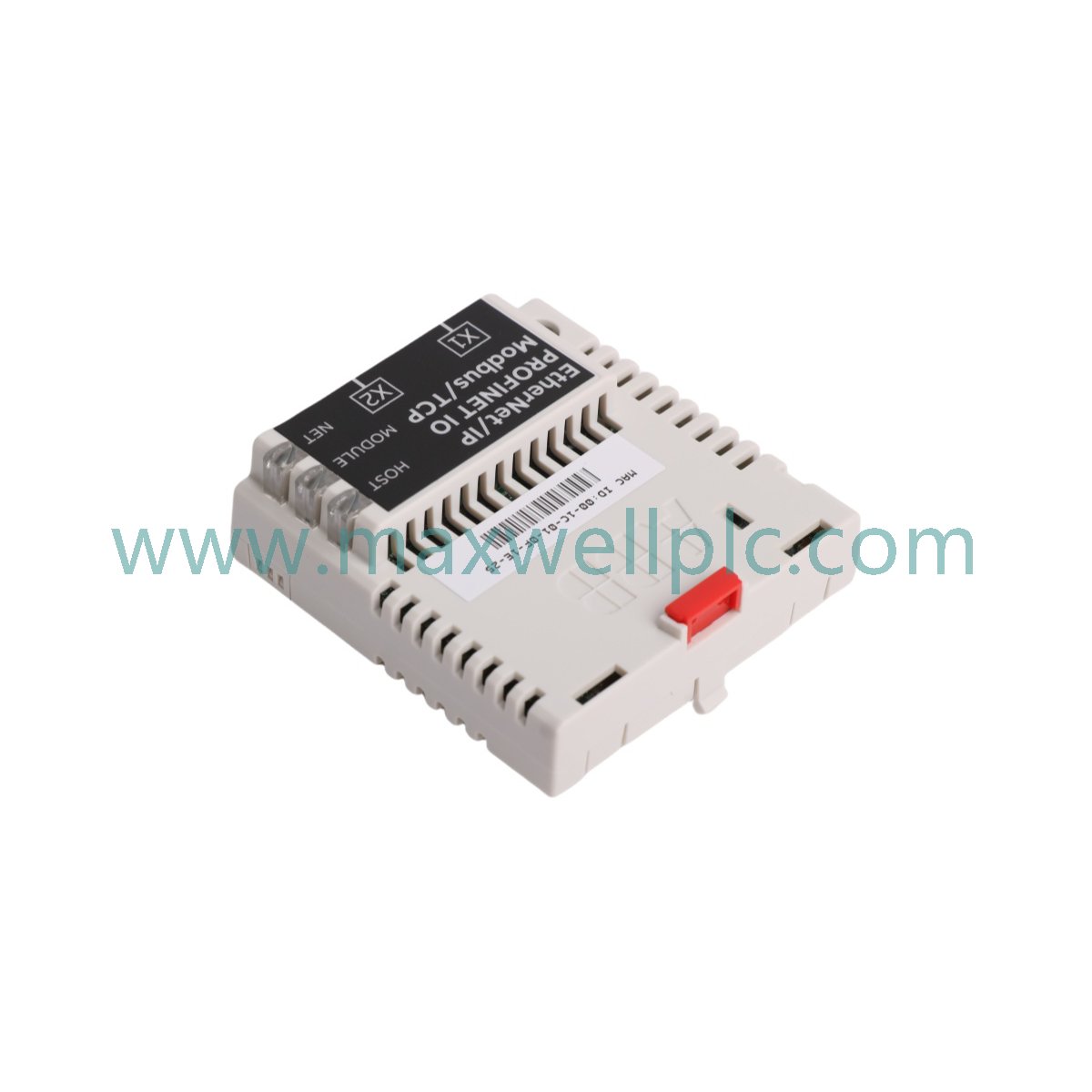

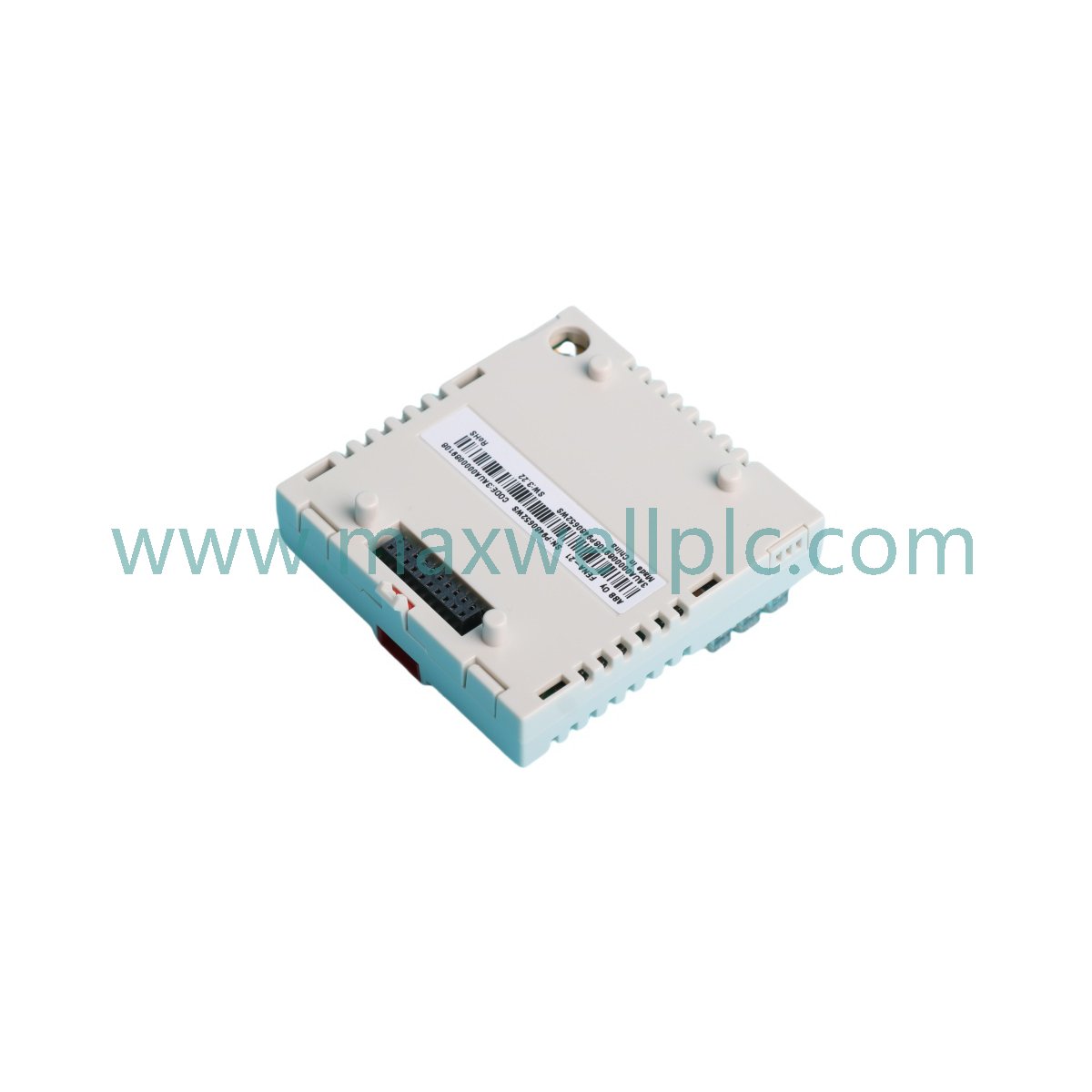

يعمل ABB FENA-01، الذي يحمل رقم الجزء 68469422، كواجهة اتصال عالية الأداء مصممة للتكامل السلس لمشغلات التردد المتغيرة (VFDs) من ABB في شبكات إيثرنت الصناعية. كوحدة محول متعددة البروتوكولات، توفر هذه الوحدة الطبقة المادية والمنطقية اللازمة لتحويل بيانات محرك الأقراص الداخلية إلى إطارات اتصال قياسية قائمة على إيثرنت. إنه حل مُجرب في الميدان لأتمتة التحكم في الحركة وتنظيم عزم الدوران ومراقبة السرعة في بيئات التصنيع عالية الإنتاجية.

تم تصميم FENA-01 للتعامل مع متطلبات البيانات المكثفة لاتصال PLC-to-Drive الحديث. من خلال إعفاء وحدة التحكم الرئيسية للمحرك من مهام الاتصال، فإنه يضمن أداءً حتميًا في الوقت الفعلي. تدعم بنيته الصلبة تبادل البيانات عالي السرعة، مما يسمح بنقل بيانات الإدخال/الإخراج الدورية وحالة الإنذار وإعدادات المعلمات عبر البنية التحتية للشبكة. تم تصميم هذه الوحدة لتحقيق طول العمر والمرونة البيئية، وهي خيار قياسي للأنظمة التي تتطلب مزامنة محكمة بين وحدات التحكم الآلي الموزعة ومشغلات المحركات.

المواصفات الفنية

شرح تكوين النموذج

يعد FENA-01 68469422 نظامًا أساسيًا متعدد البروتوكولات. على عكس الوحدات أحادية البروتوكول التي تتطلب تغييرات في الأجهزة عندما تتغير بنيات الشبكة، يستخدم FENA-01 مكدس برامج ثابتة موحدًا قادرًا على التبديل بين PROFINET IO و EtherNet/IP و Modbus/TCP من خلال إعدادات معلمات محرك الأقراص الداخلية. تكتشف الوحدة متطلبات الاتصال لمحرك الاستضافة أثناء تسلسل التشغيل. يشير رقم الطلب 68469422 إلى المراجعة الحالية للأجهزة القياسية، والتي تتوافق تمامًا مع الإصدارات السابقة لعائلات محركات ABB المحددة (ACS355 حتى ACS880).

التطبيقات النموذجية

يتم نشر الوحدة بشكل متكرر في القطاعات التي تتطلب تحكمًا دقيقًا في المحرك:

• مناولة المواد: مزامنة سرعات الناقلات، وأنظمة الفرز، وروبوتات المستودعات الآلية.

• التحكم في المضخات والمراوح: دمج محطات الضخ التي يتم التحكم فيها بالضغط ومصفوفات مراوح التدفئة والتهوية وتكييف الهواء (HVAC) في بيئة SCADA أو DCS مركزية.

• التعبئة والتغليف عالية السرعة: إدارة توقيت المحرك في خطوط التعبئة والتصنيف حيث يتطلب الاستجابة منخفضة الكمون لأوامر PLC.

• المياه والصرف الصحي: استخدام Modbus/TCP أو EtherNet/IP للمراقبة عن بعد لمحطات الضخ الموزعة.

• معالجة المعادن والورق: الحفاظ على تحكم ثابت في عزم الدوران والشد عبر آلات معالجة الويب واسعة النطاق.

توافق النظام

تم تصميم FENA-01 خصيصًا لنظام ABB البيئي للمحركات الصناعية. يشغل فتحة الخيار المدمجة في المحركات التالية:

• محركات صغيرة: ACS355, ACS380

• محركات الآلات: ACS550, ACS580

• محركات الأداء/الصناعية: ACS850, ACS880

يجب على المستخدمين التحقق من أن إصدار البرنامج الثابت للمحرك متوافق مع أحدث متطلبات مكدس FENA-01. في كثير من الحالات، يكفي تحديث بسيط للبرنامج الثابت للمحرك عبر برنامج ABB Drive Composer لإلغاء تأمين إمكانيات البروتوكول الكاملة.

إرشادات التركيب والتشغيل

• التحضير: تأكد من فصل الطاقة عن المحرك بالكامل وتفريغ مكثفات ناقل التيار المستمر (DC bus) (اترك 5-10 دقائق) قبل فتح غطاء المحرك.

• إدخال الفتحة: حدد موقع فتحة الخيار على لوحة تحكم المحرك. قم بتحريك FENA-01 في القضبان التوجيهية حتى يستقر لسان القفل بإحكام في مكانه.

• الكابلات: استخدم كابلات إيثرنت عالية الجودة ومحمية من نوع CAT5e أو CAT6 لمنع التداخل الكهرومغناطيسي (EMI). تجنب تمرير كابلات إيثرنت بالتوازي مع كابلات الطاقة.

• تكوين المعلمات: بمجرد تشغيل الطاقة، انتقل إلى قائمة معلمات المحرك ضمن مجموعة "الاتصال" أو "حقل الناقل". حدد البروتوكول ذي الصلة (على سبيل المثال، EtherNet/IP) واضبط عنوان IP وقناع الشبكة الفرعية والبوابة المطلوبة.

• التشخيصات: استخدم مؤشرات LED المدمجة (المسماة NET و MOD و LNK) للتحقق من حركة مرور الشبكة وجاهزية الوحدة. يشير الضوء الأخضر الثابت عادةً إلى وجود اتصال صحي.

مزايا المنتج

• توحيد المخزون: تدعم وحدة SKU واحدة ثلاثة بروتوكولات صناعية رئيسية، مما يقلل الحاجة إلى قطع الغيار الخاصة بالموقع.

• التشخيصات المستندة إلى الويب: تمكن موظفي الصيانة من الوصول إلى حالة المحرك ورموز الأخطاء وسجل المعلمات عبر الشبكة، مما يقلل الحاجة إلى استكشاف الأخطاء وإصلاحها يدويًا.

• تكامل سلس للطاقة: يسحب FENA-01 الطاقة مباشرة من المحرك المضيف، مما يلغي الحاجة إلى مصادر طاقة خارجية ويقلل من تعقيد أسلاك الخزانة.

• إنتاجية بيانات قوية: بفضل إمكانيات 100 ميجابت/ثانية، تتعامل الوحدة مع تحديثات البيانات الدورية عالية التردد اللازمة لتطبيقات الحركة الحديثة عالية الدقة.

معلومات الطلب

• وحدة محول FENA-01: تتضمن بطاقة المحول، ومسمار التثبيت، وشريط التأريض.

• الوثائق: يتوفر دليل المستخدم القياسي بتنسيق رقمي؛ يتم تضمين أدلة البدء السريع المادية في العبوة.

• الملحقات الاختيارية: كابلات RJ-45 محكمة (بأطوال مختلفة) ومجموعات منع الضوضاء الفريتية لبيئات EMI القصوى.

الأسئلة المتداولة

• هل يدعم FENA-01 التبديل الساخن؟

  لا. يجب إدخال أو إزالة FENA-01 فقط عندما يكون المحرك مغلقًا ويتم تفريغ ناقل التيار الداخلي لمنع التلف الكهربائي لدبابيس الوحدة.

• هل يمكنني استخدام FENA-01 للتحكم في عدة محركات؟

  لا. كل محول FENA-01 مخصص لمحرك واحد. بالنسبة لأنظمة المحركات المتصلة بالشبكة، يجب أن يحتوي كل محرك على وحدة المحول الخاصة به مثبتة.

• ما الفرق بين FENA-01 و FENA-11؟

  FENA-11 هو جيل أحدث يدعم بروتوكولات حلقة إيثرنت الزائدة (MRP/DLR). FENA-01 هو الواجهة القياسية القوية لهياكل النجمة/الشجرة.

• لماذا تظهر مؤشرات LED خطأ في الاتصال؟

  تحقق من كابل إيثرنت بحثًا عن تلف أو إنهاء ضعيف. تحقق من أن عنوان IP لا يتعارض مع جهاز آخر على الشبكة وأن PLC نشط.

• هل تتطلب الوحدة عنوان IP خارجيًا؟

  نعم. اعتمادًا على شبكتك، يجب عليك تعيين IP ثابت أو تكوين FENA-01 لـ DHCP لتكون مرئية على شبكة المصنع.

• هل يمكن تحديث برنامج FENA-01 الثابت؟

  نعم. يتم إجراء تحديثات البرامج الثابتة عبر واجهة لوحة تحكم المحرك باستخدام أدوات برمجية مقدمة من ABB لضمان استمرارية توافق البروتوكول.

• ما هو أقصى طول للكابل مسموح به؟

  تلتزم الوحدة بمعايير IEEE 802.3، وتدعم أقصى طول لمقطع الكابل يبلغ 100 متر بين المحرك ومفتاح الشبكة.

• كيف تتعامل الوحدة مع التداخل الكهرومغناطيسي العالي؟

  تم تصميم FENA-01 بعزل داخلي. يؤدي استخدام الكابلات المحمية والتأريض المناسب لهيكل المحرك نفسه إلى تحسين الأداء بشكل كبير في المناطق الصاخبة.

• هل الوحدة مناسبة للاستخدام في الأماكن المفتوحة؟

  تم تصنيف FENA-01 لبيئات الخزانات الصناعية القياسية. يجب وضعها في حاوية بتصنيف IP54 أو أعلى للحماية من الغبار والرطوبة.

• هل يمكن استخدامها لوحدات PLC غير تابعة لـ ABB؟

  نعم. نظرًا لأنها تدعم PROFINET و EtherNet/IP و Modbus/TCP القياسية، يمكنها التفاعل مع أي وحدة PLC قياسية تدعم هذه البروتوكولات الصناعية الشائعة.
