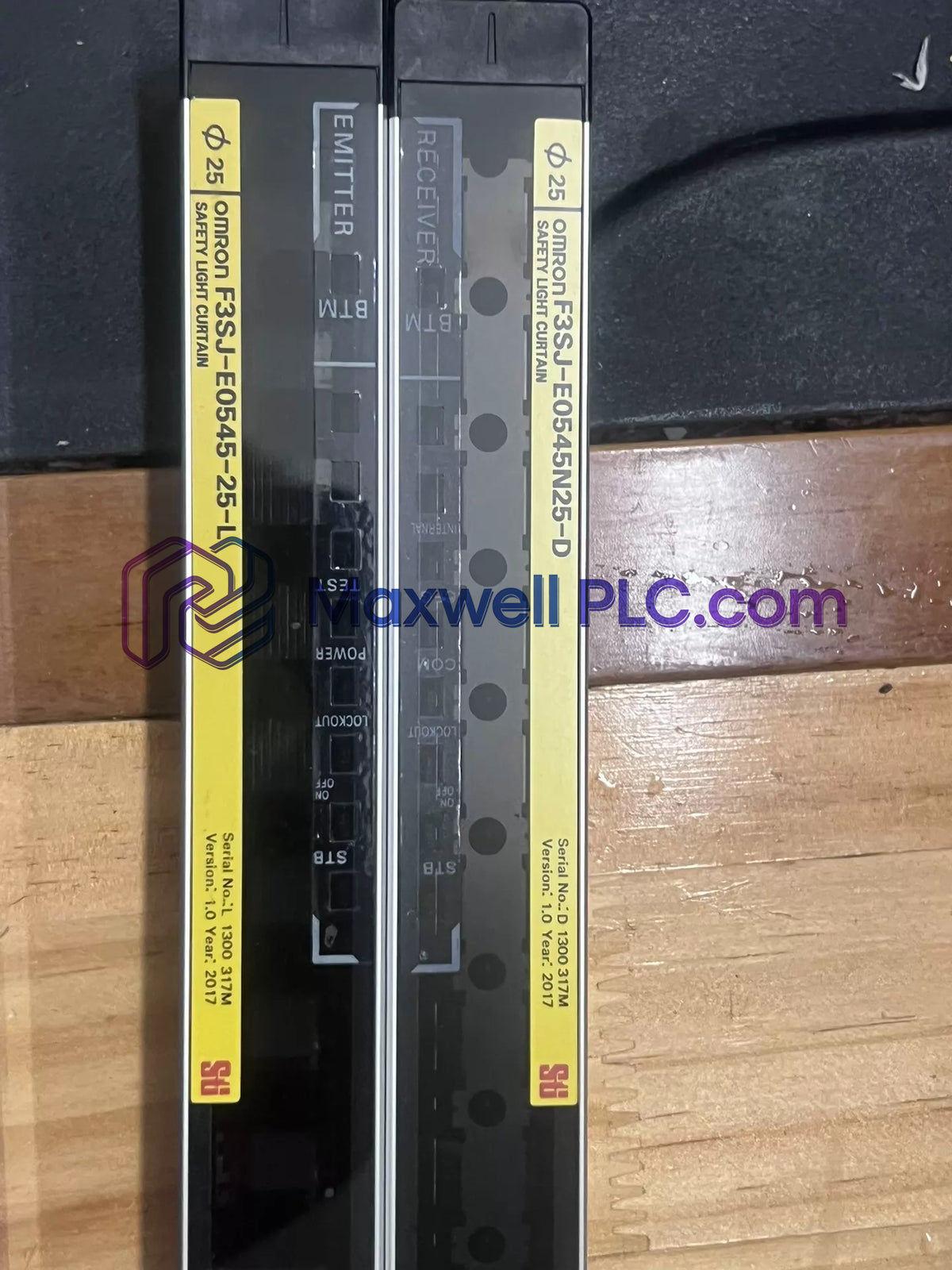

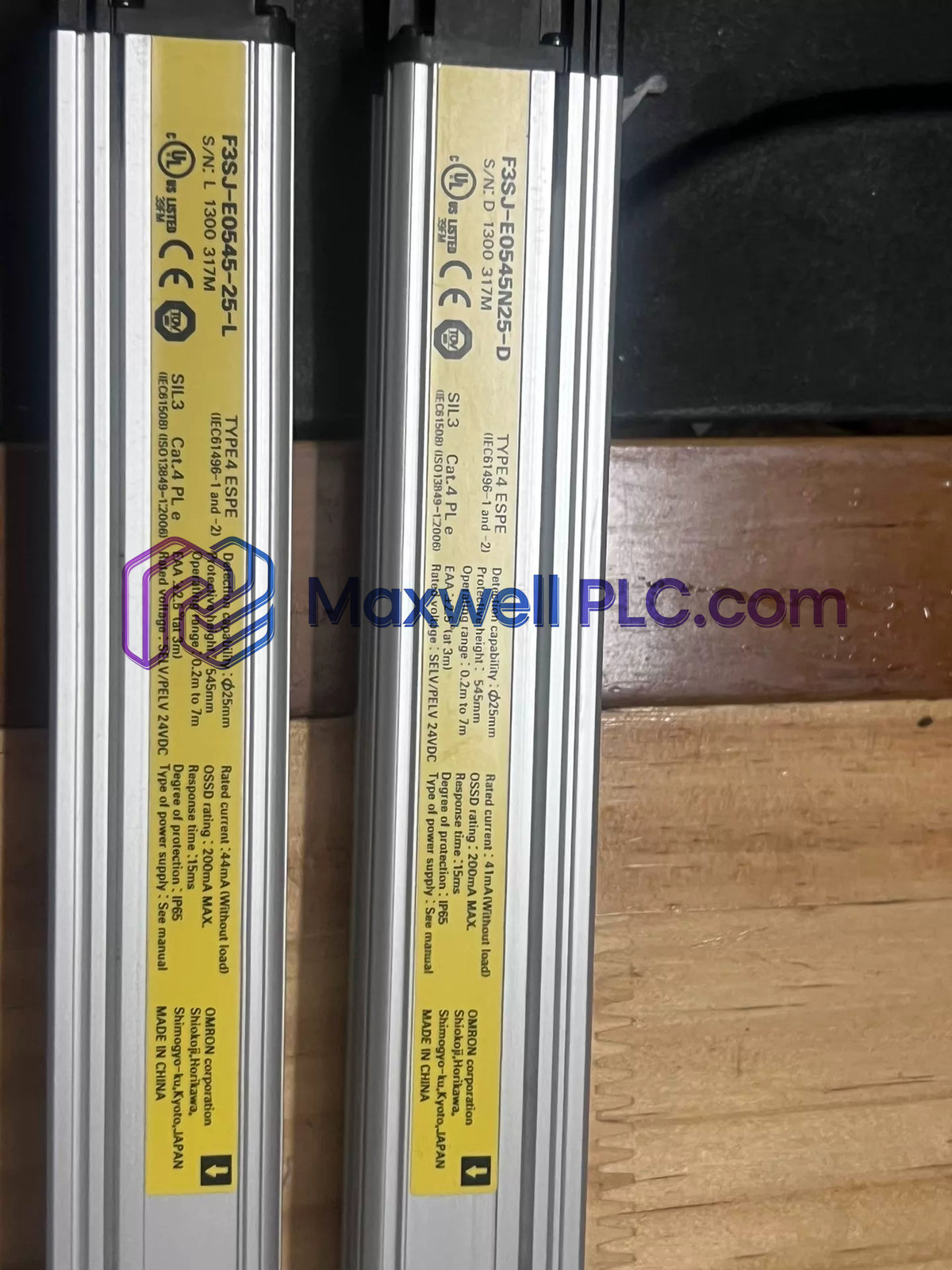

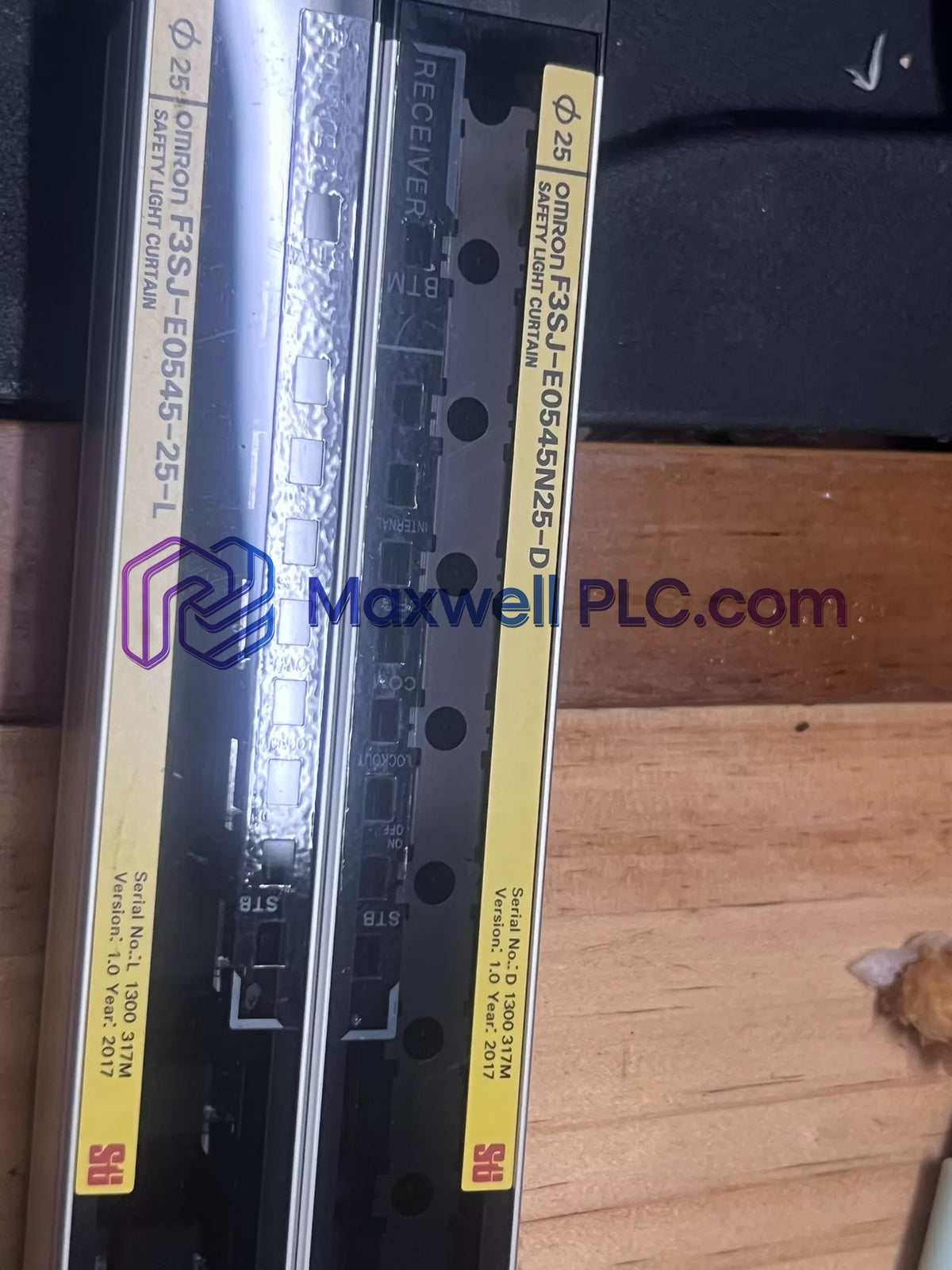

يُعد جهاز Omron F3SJ-E0545N25، المُدرج أيضاً في الكتالوج تحت مسمى F3SJ-E لستارة الضوء الآمنة، مكوناً مخصصاً للأجهزة يعمل على الكشف البصري الإلكتروني عن المحيطات وتحويل مخرجات التداخل ضمن حلقات التعشيق الخاصة بسلامة الآلات.

مصفوفة تحديد أرقام الطراز

• F3SJ-E: إصدار من سلسلة النوع السهل مخصص للاستشعار الأساسي للسلامة دون الحاجة إلى إعدادات برمجية.
• 0545: يشير إلى طول حماية رأسي يبلغ 545 مم.
• N: يحدد تكوين مخرج ترانزستور NPN بمجمع مفتوح.
• 25: يحدد فجوة حزمة ضوئية مقدارها 20 مم تحقق دقة كشف للأجسام بقطر 25 مم.

مواصفات النظام

الربط الشبكي الصناعي الحتمي

تتكامل مصفوفة السلامة البصرية مباشرة في بنيات ناقل الحقل (Fieldbus) عالية الكثافة باستخدام بروتوكولات تعتمد على إيثرنت مثل EtherNet/IP وProfinet. تنتقل حالات التشخيص في الوقت الفعلي عبر منصات التحكم بأقل زمن تأخير في الاتصال، بينما تضمن توافقية البرامج الثابتة الداخلية تنفيذ تبديل الأجهزة بشكل متزامن دون اختناقات في سعة النقل عبر اللوحة الخلفية.

المخرجات الكاملة ومكونات المجموعة

• 1 x غلاف مستشعر الباعث Omron F3SJ-E0545N25
• 1 x غلاف مستشعر المستقبل Omron F3SJ-E0545N25
• 1 x مجموعة كتيفة التثبيت المتوسطة القياسية
• 1 x ورقة المرجع الفني للتركيب

المحاذاة الميكانيكية وتنفيذ التوصيلات الكهربائية

تحديد موضع الوحدة الفعلي

• قم بتركيب وحدتي الباعث والمستقبل بشكل متوازٍ تماماً عبر نطاق يمتد من 0.2 إلى 7 أمتار.
• تحقق من محاذاة المحور الرأسي باستخدام موازين دقيقة قبل تثبيت براغي الإطار.
• تأكد من خلو الوحدة تماماً من الانحراف الميكانيكي الناتج عن صدمات الآلات المحلية والاهتزازات.

توصيل الطاقة وعزل الإشارة

• يجب التوصيل حصرياً بمصدر طاقة SELV/PELV 24 فولت تيار مستمر مع تموج بحد أقصى 10% من القمة إلى القمة.
• حافظ على مسافة فصل مادية بين خطوط إشارة المستشعر وكابلات محركات التيار المتردد عالية القدرة أو كابلات محركات التردد المتغير (VFD).
• قم بتوصيل هيكل الألمنيوم مباشرة بالأرضي الوقائي باستخدام أحزمة تأريض نحاسية منخفضة المعاوقة.

الأسئلة الفنية ودعم الميدان

• س: ما هي معايير الجهد التي يجب أن يحافظ عليها مصدر طاقة التيار المستمر لضمان التشغيل المستقر؟

  ج: يجب أن يوفر مصدر SELV/PELV جهد 24 فولت تيار مستمر ضمن نافذة جهد +/- 20%، مع قصر التموج من القمة إلى القمة على 10% كحد أقصى لتجنب دورات إعادة ضبط المنطق.

• س: هل يُسمح بفصل الكابلات أثناء عمل الوحدة تحت الجهد؟

  ج: يُحظر التبديل السريع أو تعديلات التوصيلات والكهرباء متصلة. قم دائماً بفصل مصدر الطاقة الرئيسي 24 فولت تيار مستمر قبل صيانة توصيلات الكابلات.

• س: ما هو حجم الجسم المحدد الذي يطلق حدث المقاطعة البصرية؟

  ج: يتميز النظام بفجوة حزمة ضوئية تبلغ 20 مم عبر 26 حزمة، ويكتشف أي جسم معتم يبلغ قطره 25 مم أو أكثر، مما يوفر حماية لليد والذراع.

• س: ما هو سلوك مخرجات NPN عندما يكون المسار البصري غير محجوب؟

  ج: في حالة المسار الواضح، تقوم ترانزستورات التبديل الداخلية NPN بسحب خطوط إشارة المخرج إلى حالة الجهد المنخفض، مما يؤدي إلى غرق تيار الحمل وصولاً إلى مسار المرجع 0 فولت تيار مستمر.

• س: ما هو سحب التيار لزوج الباعث والمستقبل في ظروف عدم وجود حمل؟

  ج: عند تشغيل مصفوفة من 26 حزمة بدون حمل، يستهلك الباعث 57 مللي أمبير كحد أقصى ويستهلك المستقبل ما يصل إلى 45 مللي أمبير عند مدخل 24 فولت تيار مستمر.

• س: ما هو تصنيف الحماية من دخول الأجسام الذي ينطبق على مجموعة الغلاف الخارجي؟

  ج: يلبي تصميم الغلاف المصنوع بالبثق معايير IP65، حيث يقاوم دخول الغبار ورذاذ الماء المباشر بضغط منخفض من أي زاوية.

• س: ما هو الطول الموجي البصري الذي يخرجه مصفوفة دايود الإرسال؟

  ج: تحتوي وحدة الباعث على مصابيح LED بالأشعة تحت الحمراء تعمل بطول موجي ذروي يبلغ 870 نانومتر لإرسال الحزم الضوئية إلى المستقبل.

• س: كيف يمكن منع التعثر الكاذب الناتج عن الضوضاء في التركيبات ذات التداخل الكهرومغناطيسي العالي؟

  ج: قم بتمرير كابلات الإشارة المحمية بعيداً عن محركات الجهد العالي وتأكد من توصيل سلك تصريف الكابل بنقطة تأريض واحدة ذات معاوقة منخفضة.
