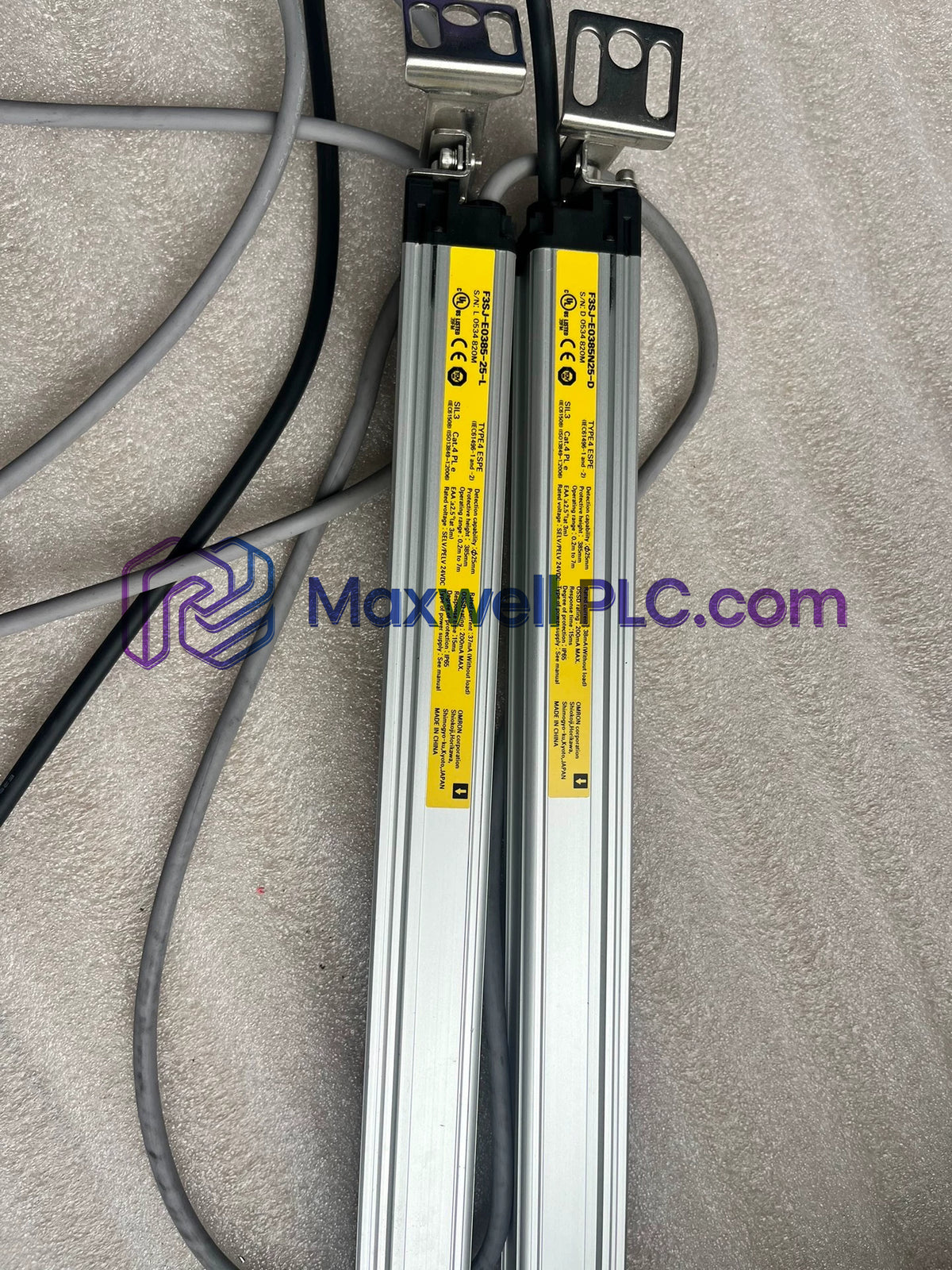

تم تصميم جهاز Omron F3SJ-E0385N25 (ستارة ضوئية للسلامة من طراز F3SJ-E) لأغراض الكشف البصري عن الوجود وحماية الأفراد في دوائر التعشيق الآلية، وهو يوفر تنفيذاً فيزيائياً/كهربائياً مباشراً.

مصفوفة التصنيف الأبجدي الرقمي والطراز

يحدد هيكل كود المصنع الطول الفيزيائي، والدقة البصرية، وآليات تبديل المخرجات عبر سلسلة الأجهزة:

• F3SJ-E: بنية سلسلة "Easy-type" المصممة للاستشعار الأساسي للسلامة دون الحاجة إلى إجراءات إعداد برمجية.
• 0385: يشير إلى ارتفاع حماية عمودي يبلغ 385 مم.
• N: مخرجات منطق تبديل NPN ذات مجمع مفتوح.
• 25: يحدد فجوة شعاع بصري قدرها 20 مم مما يمنح دقة كشف عن الأجسام بقطر 25 مم.

مواصفات النظام

اتصالات الشبكة الحتمية وتكامل الناقل

تقوم الوحدة بتوجيه منطق التشخيص المنفصل مباشرة إلى شبكات ناقل المجال الصناعي (Fieldbus)، بما في ذلك منصات Profinet وEtherNet/IP. تتوافق سرعات استجابة النظام مع حدود الدورات الحتمية، مما يدعم توسيع كثافة الإدخال/الإخراج العالية عبر عقد التحكم الموزعة، بينما تحافظ توافقية تحديث البرامج الثابتة على تنفيذ منطقي ثابت عبر مراجعات الأجهزة المختلفة.

المرفقات ومعلومات الطلب

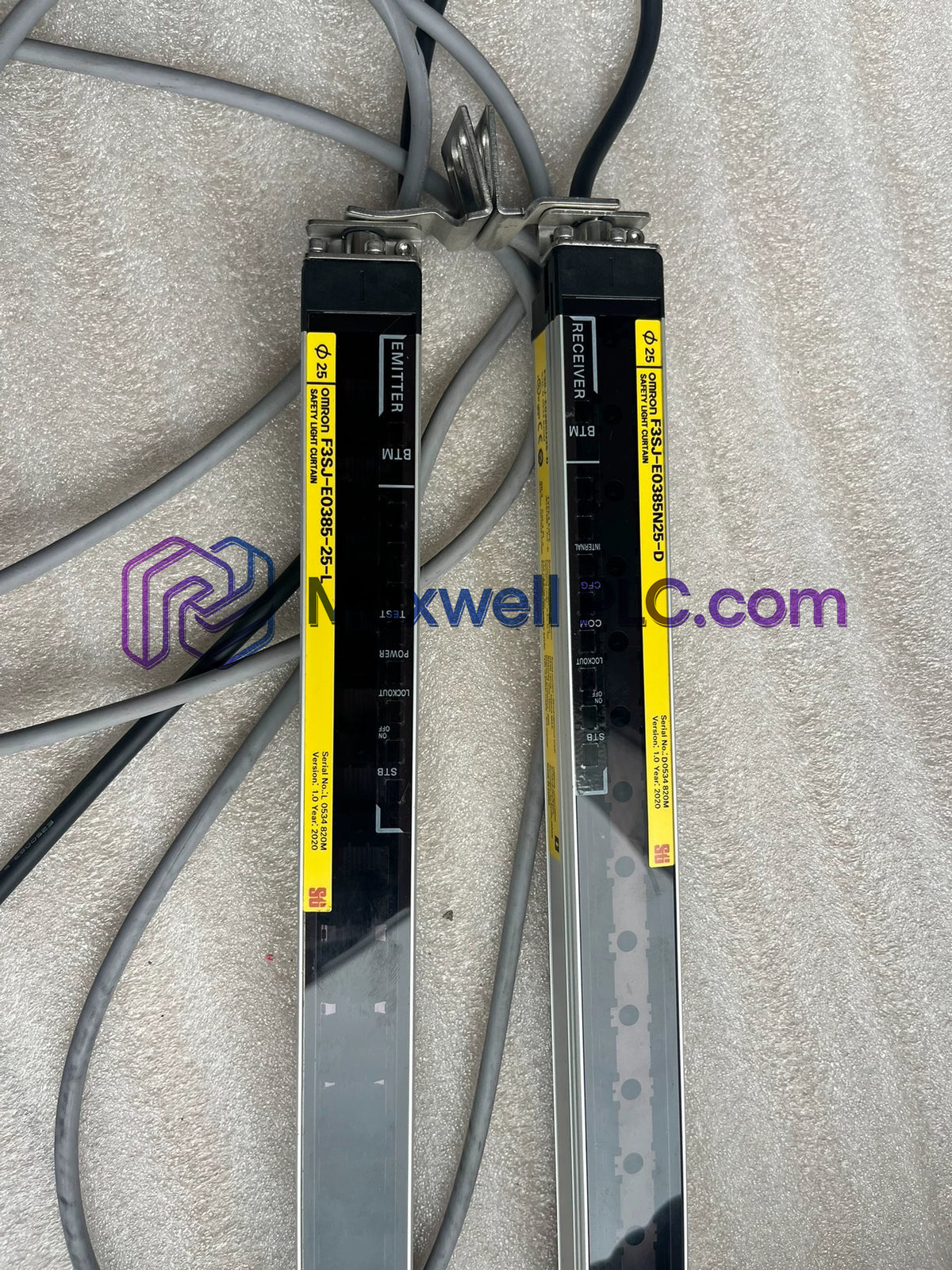

• 1 × وحدة مرسل بصري Omron F3SJ-E0385N25
• 1 × وحدة مستقبل بصري Omron F3SJ-E0385N25
• 1 × مجموعة أجهزة التثبيت الوسيطة
• 1 × دليل التوصيلات الميدانية والدليل الفني

إرشادات التركيب والتوصيلات الميدانية

المحاذاة الفيزيائية والتركيب الميكانيكي

• ضع رؤوس المرسل والمستقبل الضوئي على مستويات عمودية متطابقة ومتوازية تماماً مع بعضها البعض.
• قم بتأمين الدعامات الهيكلية على إطارات الآلات الصلبة لمنع فقدان المحاذاة التشغيلية بسبب الاهتزازات المحيطة.
• تحقق من أن المسافة الفيزيائية بين المرسل والمستقبل تظل ضمن نطاق 0.2 متر إلى 7 متر.

توصيلات الإمداد ومناعة الضوضاء

• قم بتغذية الأجهزة باستخدام مصدر SELV/PELV منظم بجهد 24 فولت تيار مستمر مع تحكم في تموج الجهد أقل من 10% p-p.
• قم بتمرير كابلات المستشعر الضوئي بعيداً عن خطوط محركات التيار المتردد عالية الجهد ومخرجات محركات التردد المتغير.
• قم بتوصيل الهيكل الخارجي المصنوع من الألومنيوم مباشرة بنقطة أرضي وقائية ذات مقاومة منخفضة باستخدام جديلة نحاسية سميكة.

الأسئلة الفنية والتشخيص

• س: ما هي معايير استقرار الجهد التي تنطبق على مصدر التيار المستمر الداخل؟

  ج: يجب أن يحافظ مصدر الطاقة SELV/PELV على 24 فولت تيار مستمر ضمن تفاوت +/- 20%، مع الحفاظ على تموج الجهد من القمة إلى القمة أقل من 10% كحد أقصى لحماية دوائر التوقيت الداخلية.

• س: هل يمكن فصل مجموعات الكابلات أثناء عمل النظام بالطاقة؟

  ج: لا، يُمنع منعاً باتاً تبديل الكابلات أثناء التشغيل. قم دائماً بفصل الطاقة عن نظام 24 فولت تيار مستمر قبل فصل التوصيلات الطرفية لمنع تلف دائرة المخرج.

• س: ما هي دقة الكشف الفيزيائي التي توفرها مصفوفة الأشعة الضوئية الـ 18؟

  ج: توفر فجوة الشعاع البالغة 20 مم قدرة كشف عن الأجسام بقطر 25 مم، وهي مصممة خصيصاً لمراقبة تداخل اليد والذراع.

• س: كيف تتصرف مخرجات NPN أثناء الظروف البصرية غير المعاقة؟

  ج: عندما يكون المسار الضوئي واضحاً، تعمل ترانزستورات NPN الداخلية ذات الحالة الصلبة على توصيل التيار، مما يسحب خط الإشارة نحو جهد مرجعي قدره 0 فولت تيار مستمر.

• س: ما هو استهلاك التيار لرؤوس المرسل والمستقبل أثناء التشغيل النشط؟

  ج: بالنسبة لمصفوفة مكونة من 18 شعاعاً في ظروف عدم التحميل، يسحب المرسل بحد أقصى 41 مللي أمبير، بينما يسحب المستقبل ما يصل إلى 40 مللي أمبير من خط 24 فولت تيار مستمر.

• س: ما هو تصنيف الحماية من دخول الأجسام الذي يحمله الغلاف المعدني؟

  ج: يحقق هيكل الغلاف المبثوق تصنيف IP65، مما يقاوم دخول الغبار الدقيق ورذاذ الماء منخفض الضغط من أي اتجاه.

• س: ما هو الطول الموجي لمصدر الضوء الذي تولده مصفوفة الإرسال؟

  ج: يحتوي رأس المرسل على صمامات ثنائية باعثة للضوء بالأشعة تحت الحمراء تعمل عند طول موجي ذروة يبلغ 870 نانومتر لإنشاء استمرارية الشعاع الضوئي.

• س: كيف يمكن تجنب انخفاض الإشارة الناجم عن الضوضاء بالقرب من أجهزة التحكم في المحركات عالية الجهد؟

  ج: قم بتمرير كابلات المستشعر المحمية في قنوات معدنية أرضية منفصلة وتأكد من توصيل سلك التصريف (drain wire) بأرضي الحماية (PE) عند نقطة إنهاء واحدة.
