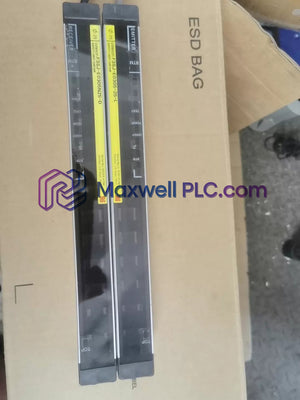

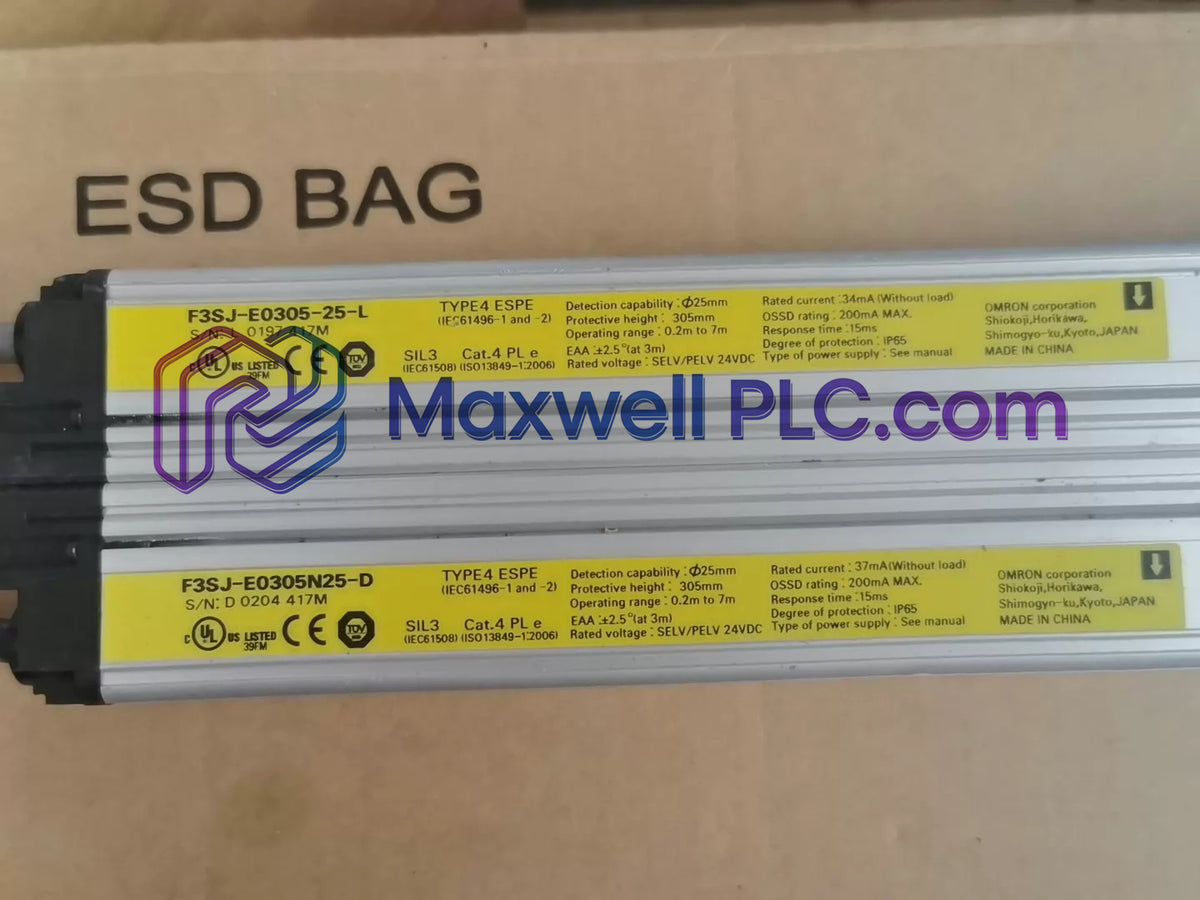

يعمل جهاز Omron F3SJ-E0305N25، المعروف أيضاً باسم ستارة الضوء الآمنة F3SJ-E، كعنصر أجهزة مخصص للكشف عن المحيط الكهروضوئي وتبديل مخرجات التداخل داخل حلقات التعشيق الخاصة بسلامة الآلات.

هيكل لاحقة الطراز ومصفوفة المعايير

• F3SJ-E: سلسلة من النوع "السهل" مخصصة لاستشعار الوجود الأساسي دون الحاجة إلى تكوين برمجي إضافي.
• 0305: يشير إلى ارتفاع حماية رأسي للاستشعار يبلغ 305 مم.
• N: يمثل مخرجات منطق التبديل من نوع NPN ذات المجمع المفتوح.
• 25: يشير إلى فجوة حزمة ضوئية تبلغ 20 مم، مما يوفر حداً أدنى لدقة اكتشاف الأجسام بقطر 25 مم.

مواصفات الأجهزة والمعايير التقنية

الاتصال الشبكي الحتمي وتكامل ناقل الحقل (Fieldbus)

تتكامل مصفوفة الأمان الضوئية مباشرة في بنيات ناقل الحقل ذات الكثافة العالية للإدخال/الإخراج باستخدام بروتوكولات تعتمد على الإيثرنت مثل Profinet وEtherNet/IP. تنتشر حالات التشخيص في الوقت الفعلي عبر منصات التحكم بأقل قدر من زمن انتقال الاتصال، بينما يضمن توافق البرامج الثابتة الداخلية تنفيذ تبديل الأجهزة بشكل متزامن دون وجود اختناقات في إنتاجية اللوحة الخلفية.

قائمة المواد وتفاصيل الطلب

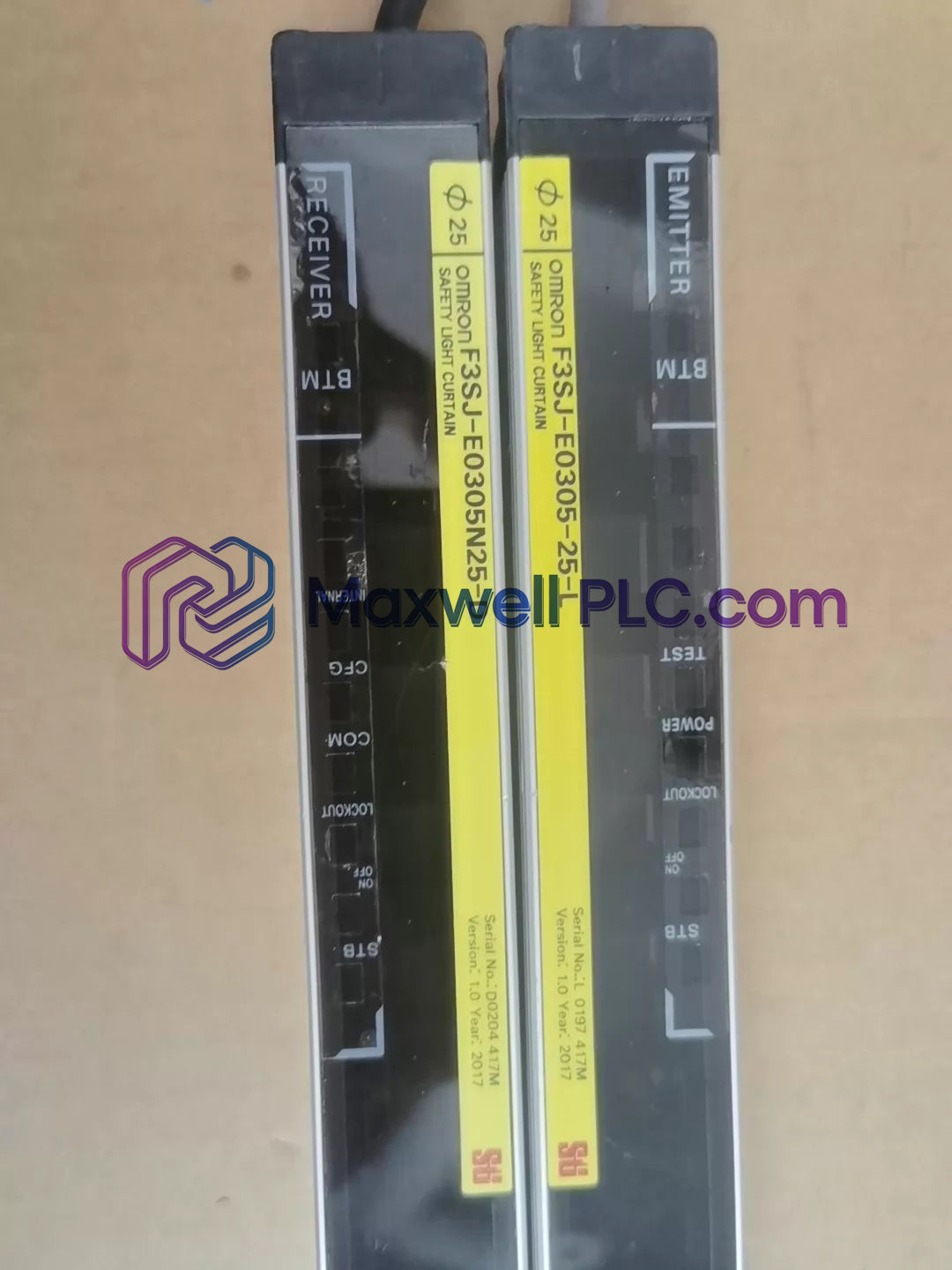

• 1 × وحدة الباعث الضوئي Omron F3SJ-E0305N25
• 1 × وحدة المستقبل الضوئي Omron F3SJ-E0305N25
• 1 × مجموعة أدوات التثبيت المتوسطة
• 1 × ورقة تعليمات التركيب والمحاذاة

التركيب الميكانيكي وتنفيذ التوصيلات الميدانية

المحاذاة الميكانيكية والتثبيت الهيكلي

• قم بتركيب رؤوس الباعث والمستقبل بشكل متوازٍ تماماً مع بعضها البعض عبر نطاق التشغيل المحدد من 0.2 إلى 7 متر.
• قم بتأمين جميع مثبتات الحوامل بإطارات الآلة الصلبة لمنع انحراف المحاذاة الناتج عن الصدمات التشغيلية أو الاهتزاز.
• تحقق من تقارب محور الخط المركزي البصري الرأسي قبل إحكام ربط مسامير التثبيت النهائية.

توصيلات الإمداد وبروتوكول الحماية

• يجب توفير الطاقة حصرياً من مصدر SELV/PELV بجهد 24 فولت تيار مستمر مع تقييد التموج بين القمة والقاع بنسبة 10% كحد أقصى.
• حافظ على قنوات مخصصة لتمديد أسلاك المستشعر، مع عزلها عن محركات التيار المتردد عالية الجهد وكابلات VFD.
• قم بتوصيل الهيكل الخارجي المصنوع من الألومنيوم بالأرضي الوقائي باستخدام أحزمة أرضية نحاسية منخفضة المقاومة لقمع التداخل الكهرومغناطيسي المحيط.

الأسئلة التقنية وتشخيصات التشغيل

• س: ما هي تفاوتات جهد الإمداد التي يجب أن تحافظ عليها دائرة الطاقة بالتيار المستمر؟

  ج: يجب أن يحافظ مصدر SELV/PELV على 24 فولت تيار مستمر ضمن تنظيم +/- 20%، مع تقييد التموج بين القمة والقاع إلى أقل من 10% كحد أقصى لحماية منطق المعالجة الداخلي.

• س: هل يُسمح بالتبديل السريع (hot-swapping) أو فصل الكابلات أثناء تشغيل النظام؟

  ج: لا، يُحظر تماماً صيانة الكابلات أثناء التشغيل. قم دائماً بفصل الطاقة عن مصدر التيار المستمر الرئيسي بجهد 24 فولت قبل فصل أو إعادة توصيل كابلات المستشعر لمنع تلف الترانزستور.

• س: ما هو حد كشف الهدف الذي تحدده هذه المصفوفة الضوئية ذات الـ 14 حزمة؟

  ج: مع فجوة حزمة ضوئية تبلغ 20 مم عبر 14 حزمة، تكتشف المصفوفة الأجسام غير الشفافة التي يصل قطرها إلى 25 مم، مما يوفر حماية من تداخل اليد والذراع.

• س: ما هي الحالة التي تحافظ عليها مخرجات NPN عندما يظل المسار البصري دون انقطاع؟

  ج: في ظل ظروف بصرية واضحة، تقوم ترانزستورات تبديل NPN الداخلية بسحب خطوط المخرج إلى حالة نشطة منخفضة (active low)، مما يؤدي إلى خفض التيار إلى مرجع 0 فولت تيار مستمر.

• س: ما هو استهلاك التيار لرؤوس الباعث والمستقبل في ظروف عدم التحميل؟

  ج: عند تشغيل مصفوفة من 14 حزمة دون تحميل، يستهلك الباعث 41 مللي أمبير كحد أقصى، ويستهلك المستقبل ما يصل إلى 40 مللي أمبير من مصدر جهد 24 فولت تيار مستمر.

• س: ما هو تصنيف الحماية من دخول العوامل الخارجية الذي ينطبق على الهيكل المعدني الخارجي؟

  ج: يفي تجميع الهيكل المبثوق بمعايير IP65، مما يمنع دخول الغبار ويحمي البصريات الداخلية من رشاشات المياه منخفضة الضغط من أي اتجاه.

• س: ما هو الطول الموجي الضوئي الذي تنتجه مصفوفة ثنائي الإرسال؟

  ج: تضم وحدة الباعث مصابيح LED بالأشعة تحت الحمراء ذات الحالة الصلبة التي تعمل بطول موجي ذروة يبلغ 870 نانومتر لإرسال إشارات ضوئية إلى مصفوفة المستقبل.

• س: كيف يمكن منع أحداث الانطلاق الناتجة عن الضوضاء في الإعدادات الصناعية ذات التداخل الكهرومغناطيسي العالي؟

  ج: قم بتوجيه الكابلات المحمية عبر قنوات معدنية مخصصة وقم بإنهاء سلك حماية الكابل بالأرضي الوقائي عند نقطة توصيل واحدة.
