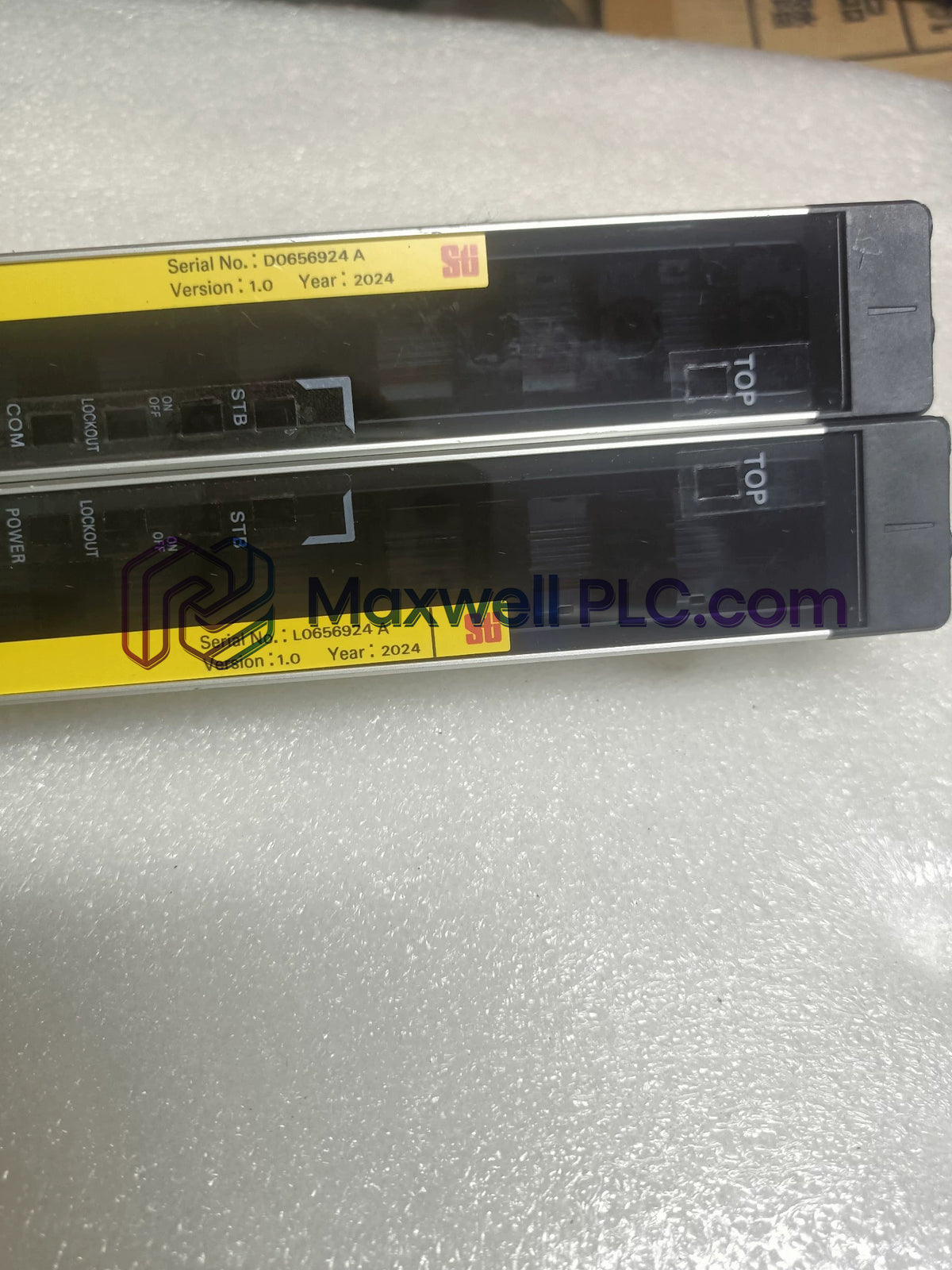

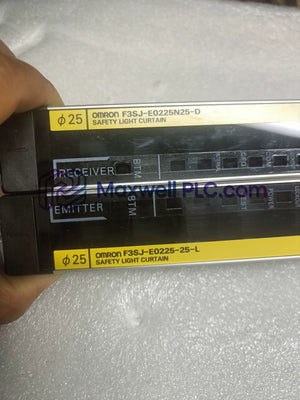

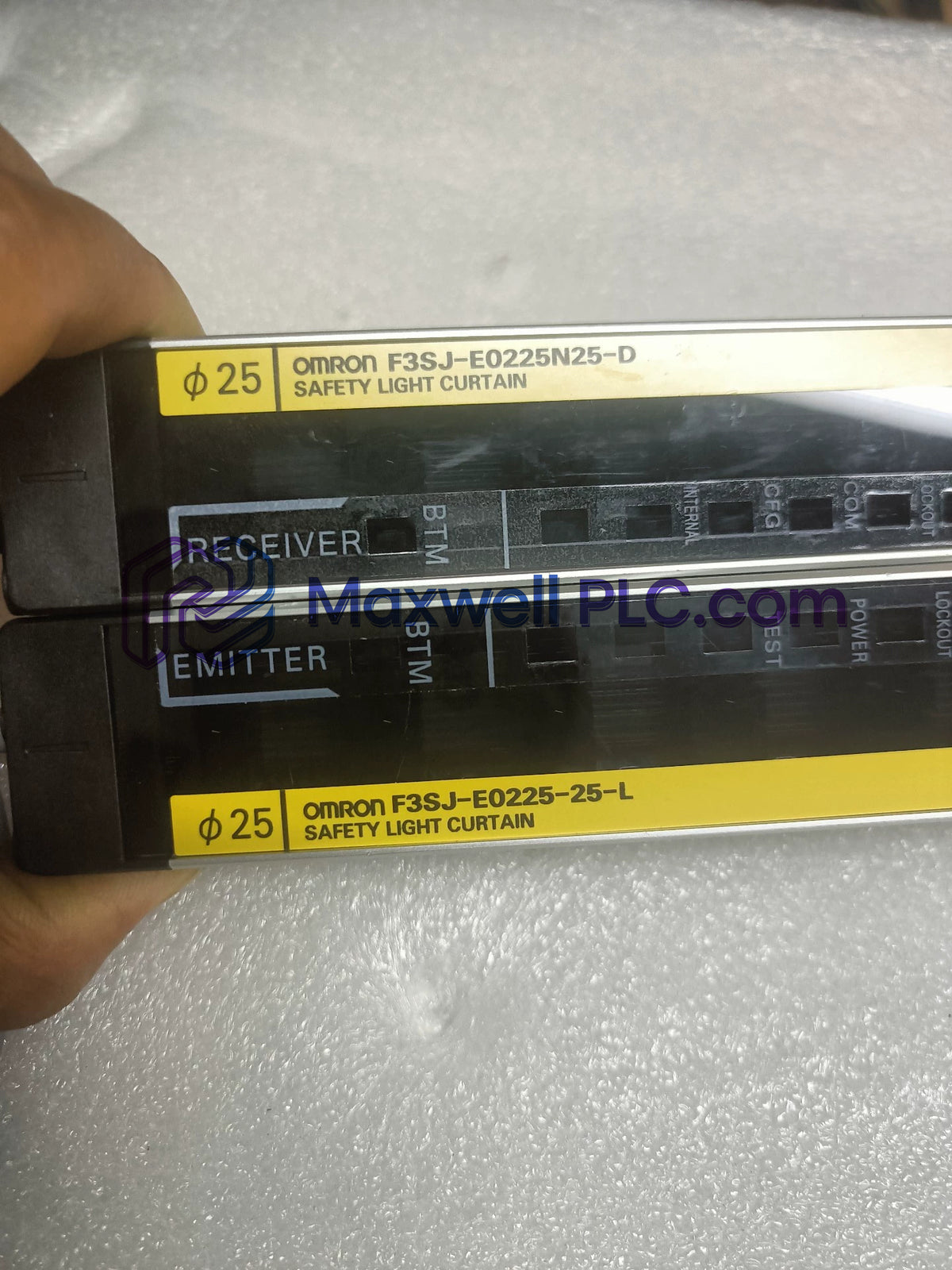

يعمل جهاز Omron F3SJ-E0225N25، المعروف أيضاً باسم ستارة الضوء الآمنة F3SJ-E، كعنصر أجهزة مخصص للكشف عن المحيط بالوسائل الكهروبصرية وتبديل مخرجات التداخل ضمن حلقات التعشيق الخاصة بسلامة الآلات.

مفتاح لاحقة الطراز والتحليل الوظيفي

يحدد التعيين الأبجدي الرقمي الأبعاد الهيكلية المادية، ومنطق تبديل أشباه الموصلات للمخرجات، وحدود فجوة الحزمة الضوئية:

• F3SJ-E: منصة من سلسلة "Easy-type" مخصصة لاستشعار الوجود الضوئي الأساسي دون الحاجة إلى تكوين برمجيات الحاسوب.
• 0225: يشير إلى ارتفاع استشعار حماية عمودي يبلغ 225 مم.
• N: يحدد مخرجات منطق تبديل الترانزستور ذات المجمع المفتوح (NPN).
• 25: يحدد فجوة حزمة ضوئية قدرها 20 مم مما يعطي حد دقة للكشف عن الأجسام بقطر 25 مم.

بيانات التشغيل للأجهزة

تكامل ناقل الحقل وبروتوكولات واجهة الشبكة

يقوم نظام المستشعر الكهروبصري بنقل إشارات السلامة المنفصلة عبر حلقات تحكم الأتمتة الموزعة على شبكات Profinet و EtherNet/IP الحتمية. وبدعم توسيع كثافة الإدخال/الإخراج العالية وسرعة اتصال ناقل اللوحة الخلفية، تحافظ الأجهزة على تنفيذ منطقي في نطاق الميكروثانية. يضمن توافق البرامج الثابتة (firmware) المعتمد تغييرات حالة التعثر المتزامنة دون تحميل زائد للاتصال.

محتويات العبوة وتجميع الطقم

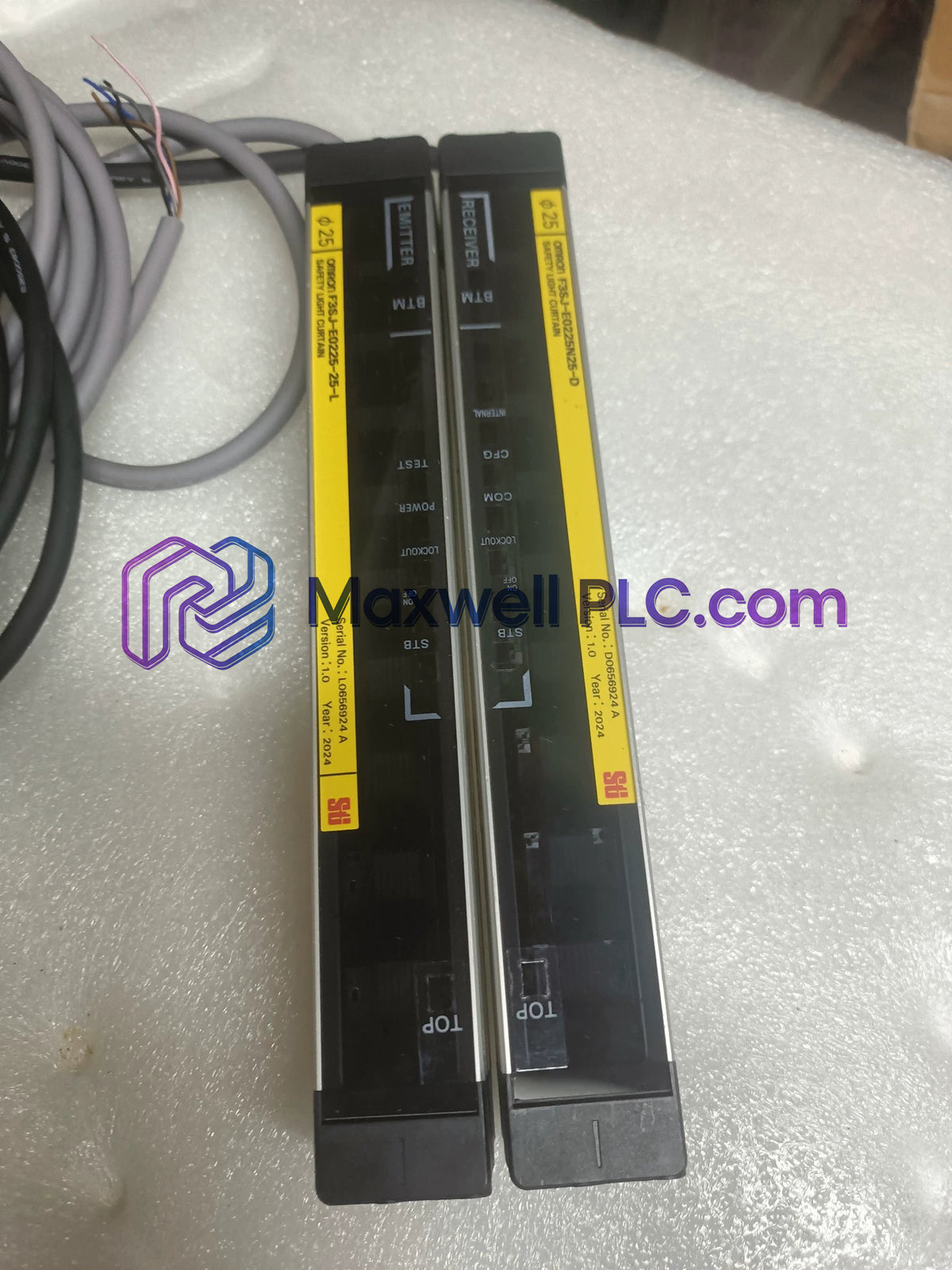

• 1 × رأس بصري للباعث Omron F3SJ-E0225N25
• 1 × رأس بصري للمستقبل Omron F3SJ-E0225N25
• 1 × مجموعة دعامات تثبيت علوية وسفلية
• 1 × ورقة تعليمات التركيب والمحاذاة الفنية

بروتوكول التجميع الميداني والتوصيلات الكهربائية

التركيب الميكانيكي والمحاذاة

• ثبّت وحدتي الباعث والمستقبل بشكل متوازٍ تماماً عبر مسافة التشغيل المحددة من 0.2 إلى 7 متر.
• قم بتركيب دعامات الأجهزة على أعضاء هيكلية صلبة ومخمدة للاهتزاز لتجنب انحراف محاذاة الحزمة.
• تحقق من تقارب محور خط الرؤية البصري عبر جميع الحزم العشر قبل تأمين مسامير القفل الهيكلية.

توصيل الطاقة وتدريع الكابلات

• قم بتزويد الطاقة باستخدام مصدر 24 فولت تيار مستمر معزول (SELV/PELV) مع تقييد تموج الجهد بحد أقصى 10% p-p.
• اعزل كابلات المستشعر عن خطوط طاقة المحرك المتردد ومخرجات محرك التردد المتغير.
• قم بتأريض الغلاف المصنوع من الألمنيوم المبثوق مباشرة بالأرضي الوقائي (PE) باستخدام شريط نحاسي منخفض المقاومة.

الأسئلة الفنية والأسئلة الشائعة حول الصيانة

• س: ما هي تفاوتات استقرار مصدر الطاقة التي يجب الحفاظ عليها لسلامة التشغيل؟

  ج: يجب أن يوفر مصدر طاقة SELV/PELV جهد 24 فولت تيار مستمر ضمن نافذة تنظيم +/-20%، مع الحفاظ على التموج من الذروة إلى الذروة (p-p) أقل من 10% كحد أقصى لحماية دوائر التوقيت الداخلية.

• س: هل يُسمح بإدخال أو إزالة الكابل أثناء التشغيل بينما تكون الطاقة متصلة؟

  ج: لا، يُحظر تماماً فصل الأسلاك أثناء التشغيل. قم دائماً بفصل الطاقة الرئيسية 24 فولت تيار مستمر قبل صيانة توصيلات المستشعر لمنع تلف الترانزستور الداخلي.

• س: ما هو حد كشف الهدف الذي تحدده هذه الستارة الضوئية ذات الـ 10 حزم؟

  ج: تتميز بفجوة حزمة 20 مم عبر 10 حزم، ويكتشف المستشعر الأجسام المعتمة التي يبلغ قطرها 25 مم أو أكثر، مما يوفر حماية من تداخل اليد والذراع.

• س: كيف تتصرف مخرجات NPN عندما يظل المسار البصري واضحاً؟

  ج: في حالة عدم وجود عائق، تقوم ترانزستورات تبديل NPN الداخلية بسحب خطوط إشارة المخرج إلى حالة "نشط منخفض" (Active Low)، مما يؤدي إلى تصريف التيار إلى جهد مرجعي قدره 0 فولت تيار مستمر.

• س: ما هو سحب التيار لرؤوس الباعث والمستقبل في ظروف عدم التحميل؟

  ج: عند تشغيل مصفوفة من 10 حزم بدون تحميل، يستهلك الباعث 41 مللي أمبير كحد أقصى ويستهلك المستقبل ما يصل إلى 40 مللي أمبير من خط تزويد الطاقة 24 فولت تيار مستمر.

• س: ما هو تصنيف الحماية المادية الذي ينطبق على غلاف المستشعر الخارجي؟

  ج: يلبي هيكل الغلاف المبثوق معايير IP65، مما يمنع نفاذ الغبار الناعم ويحمي البصريات الداخلية من تدفقات المياه منخفضة الضغط.

• س: ما هو الطول الموجي للضوء الذي تنتجه مصفوفة الباعث في جهاز الإرسال؟

  ج: يدمج غلاف جهاز الإرسال ثنائيات باعثة للضوء (LED) تعمل بالأشعة تحت الحمراء عند طول موجي ذروة يبلغ 870 نانومتر.

• س: كيف يمكن تجنب أحداث تعثر الإشارة الناتجة عن الضوضاء في البيئات ذات التداخل الكهرومغناطيسي العالي؟

  ج: قم بتمديد الكابلات المحمية داخل أنابيب معدنية مؤرضة وقم بتوصيل سلك تصريف التدريع بالأرضي الوقائي عند نقطة إنهاء واحدة.
