مستشعر الإزاحة E4PA-LS200-M1-N من Omron

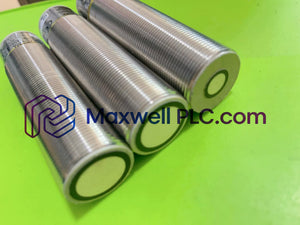

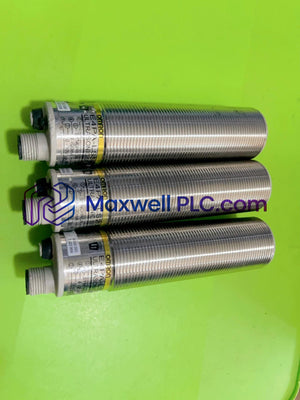

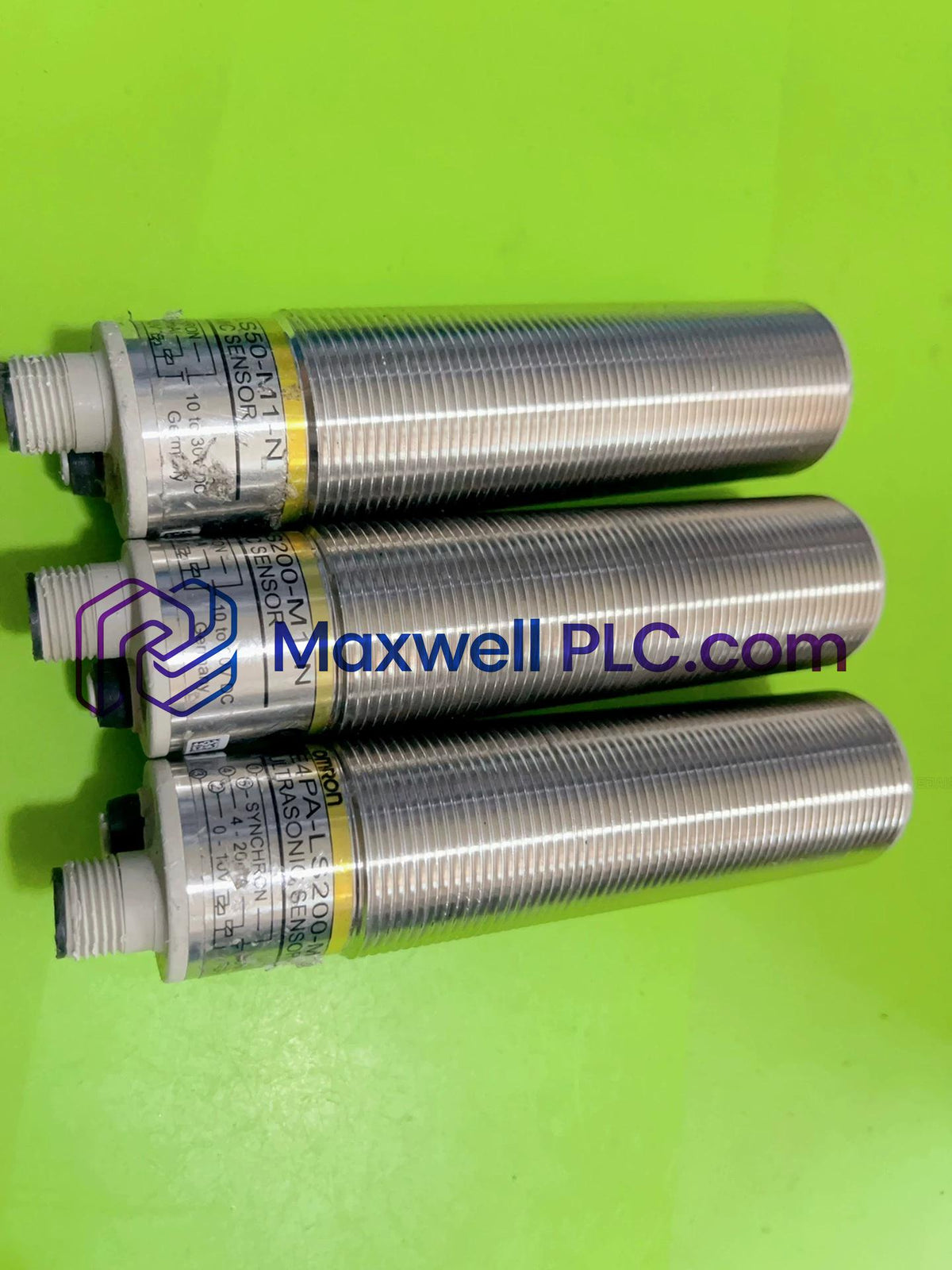

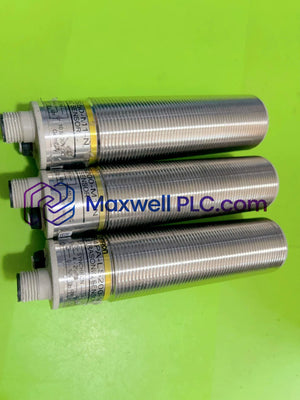

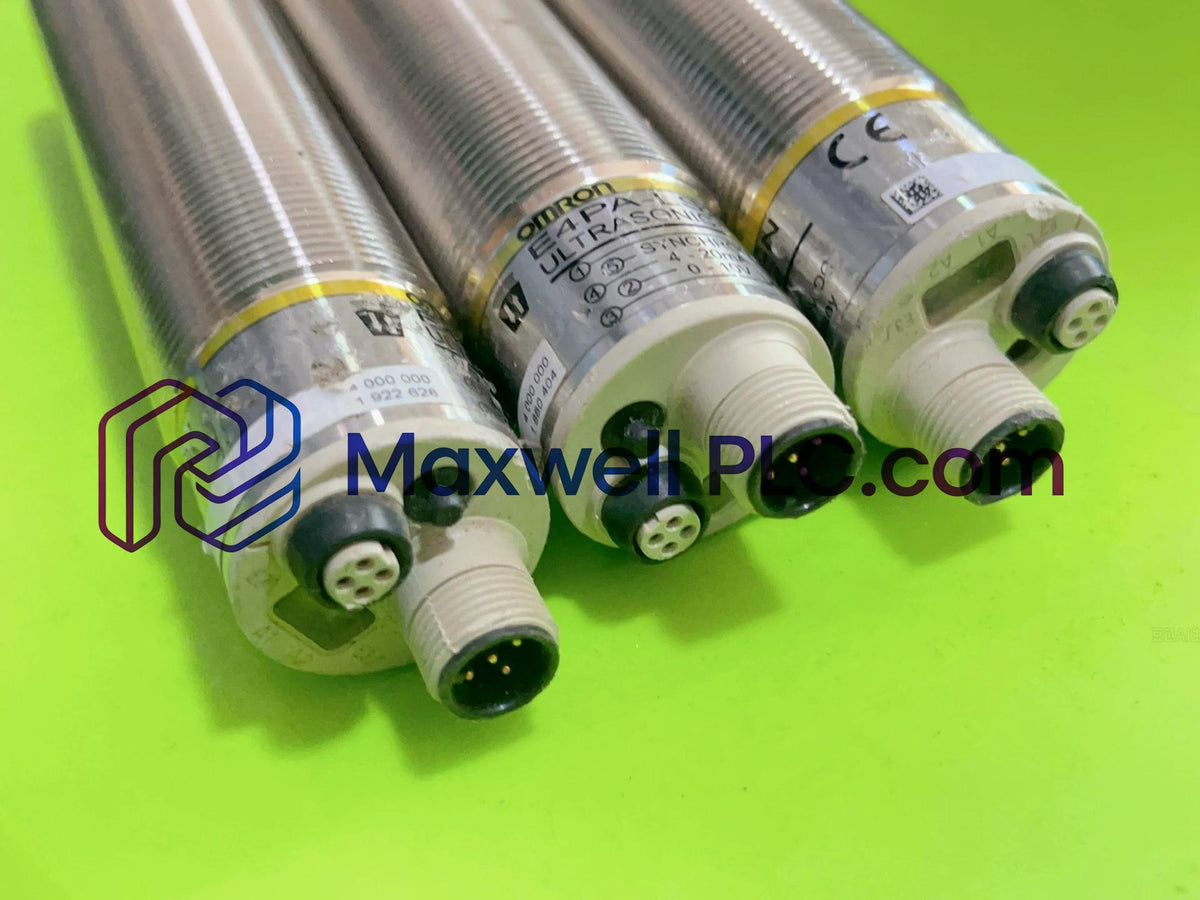

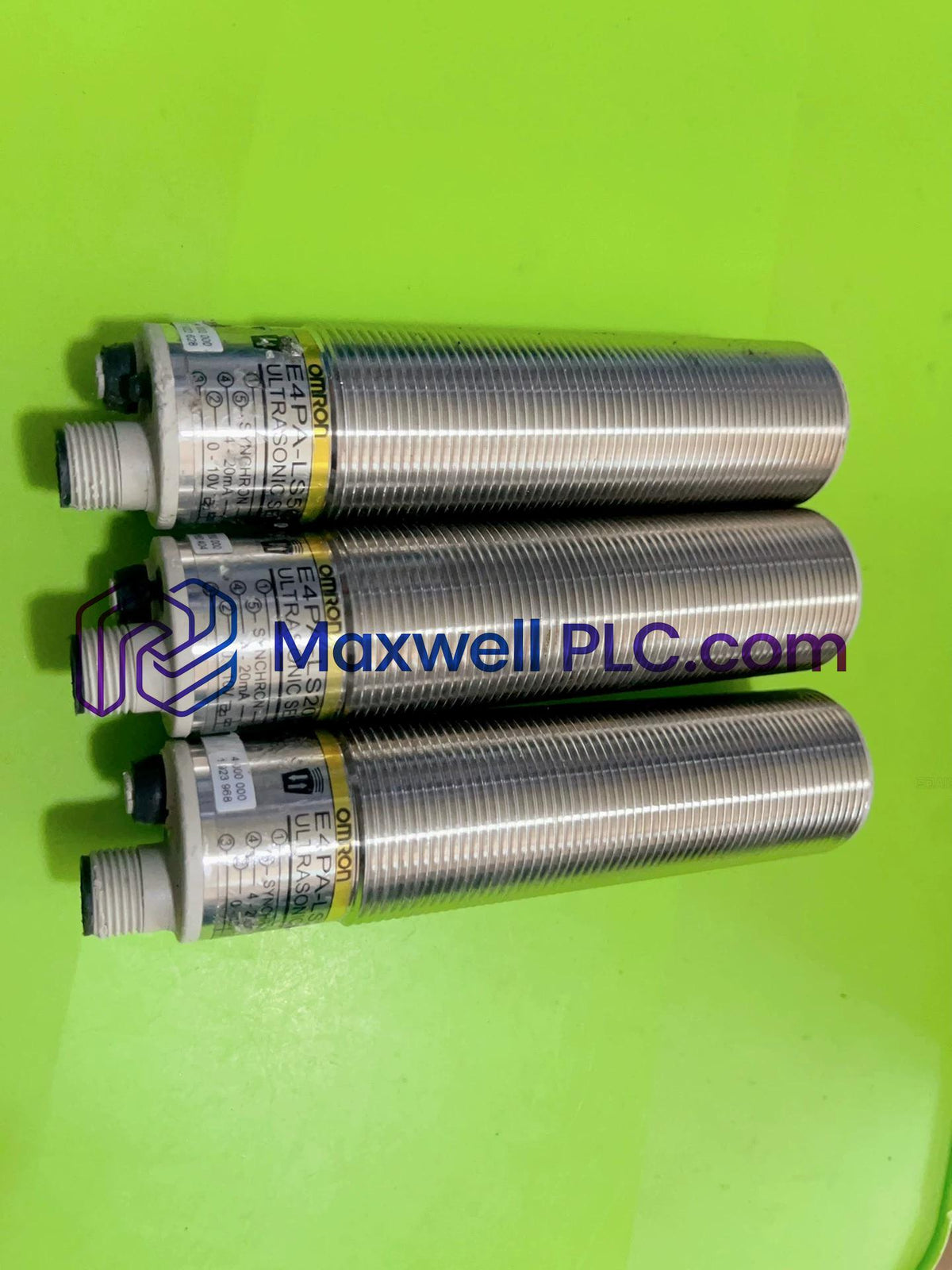

مستشعر الإزاحة بالموجات فوق الصوتية E4PA-LS200-M1-N من أومرون E4PA

Omron

مستشعر الإزاحة بالموجات فوق الصوتية E4PA-LS200-M1-N من أومرون E4PA

SKU: E4PA-LS200-M1-N

متوفر في المخزون

الأبعاد: 3.6 سم × 11.4 سم × 3.6 سم
بلد المنشأ: Japan
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

الفئات: أومرون, كل المنتجات

العلامات : Displacement Sensors, Omron E4PA, Proximity Sensors, Ultrasonic Sensors

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

يعمل جهاز Omron E4PA-LS200-M1-N، المُصنف أيضًا باسم مستشعر الإزاحة فوق الصوتي E4PA-LS200، كمكون أجهزة مخصص لقياس المسافة بدون تلامس وتتبع الموقع الخطي ضمن حلقات الاستشعار المؤتمتة.

هيكل ترميز الطراز

E4PA: تعيين سلسلة مستشعر الإزاحة فوق الصوتي.
LS200: مواصفات نطاق الاستشعار التي تغطي من 120 إلى 2,000 مم.
M1: واجهة توصيل قياسية للموصل M12.
N: رمز مراجعة الأجهزة المحدث مع منطق الحماية من التداخل المتبادل.

المعلمات الفنية والتشغيلية

المعلمة	المواصفات
الطراز	E4PA-LS200-M1-N
العلامة التجارية	Omron
المنشأ	اليابان
الوزن	حوالي 0.3 كجم (وزن الشحن 2 كجم)
أبعاد الشحن	3.6 سم × 11.4 سم × 3.6 سم (الارتفاع × العرض × العمق)
درجة حرارة التشغيل	-10 إلى 55 درجة مئوية (بدون تكون جليد أو تكثف)
استهلاك الطاقة	1,800 ميجاوات كحد أقصى.
جهد مزود الطاقة	10 إلى 30 فولت تيار مستمر (تموج بحد أقصى 10% من القيمة القصوى)
نطاق الاستشعار	120 إلى 2,000 مم
مسافة النطاق الميت	0 إلى 120 مم
التردد فوق الصوتي	حوالي 180 كيلو هرتز
وقت الاستجابة	195 مللي ثانية كحد أقصى.
المخرجات التناظرية	4 إلى 20 مللي أمبير (حمل 500 أوم كحد أقصى) / 0 إلى 10 فولت (حمل 1,000 أوم كحد أدنى)
الخطية	+/-1% من النطاق الكامل كحد أقصى.
دقة التكرار	0.1% من النطاق الكامل كحد أقصى.

ناقل الشبكة الحتمي وواجهة الوحدات

يحافظ النظام الفرعي للمعالجة التناظرية الداخلية على سلامة الإشارة المباشرة عند تغذية حلقات 4-20 مللي أمبير مستمرة في وحدات توسعة PLC، مما يدعم توسيع نطاق كثافة الإدخال/الإخراج عبر بنى النظام. تحفظ معلمات الذاكرة الداخلية وإجراءات المعايرة توافق البرامج الثابتة (الفيرموير) عبر أدوات تكوين Sysmac.

محتويات عبوة التغليف

1 × وحدة مستشعر فوق صوتي Omron E4PA-LS200-M1-N

المحاذاة المادية وتنفيذ التوصيلات

تكوين التركيب الميكانيكي

ثبّت غلاف المستشعر بإحكام باستخدام أجهزة التثبيت المرفقة. اجعل وجه المستشعر متعامدًا مع سطح الهدف (لوحة مسطحة 100 × 100 مم كمعيار) لضمان أقصى انعكاس للإشارة الصوتية.

توصيلات الكابلات والحماية

مرر مجموعات الكابلات المحمية ذات الـ 4 أسلاك من نوع M12 بعيدًا عن أسلاك المحركات الثقيلة. قم بتوصيل الحلقة التناظرية مباشرة ببطاقات الإدخال التناظرية لـ PLC، مع التأكد من مراعاة حدود الحمل المسموح بها (500 أوم للتيار، 1,000 أوم للجهد).

خلوص المحاذاة والمناطق العمياء

تأكد من عدم دخول أي جسم إلى منطقة النطاق الميت التي تتراوح بين 0 إلى 120 مم أمام وجه المحول. حافظ على مسافات خلوص جانبية لتجنب انعكاس الحزمة الصوتية عن هيكل الآلة المجاور.

الأسئلة الشائعة

ما هو نطاق القياس الفعال لمستشعر E4PA-LS200-M1-N؟

يقوم المستشعر بتقييم مسافة الهدف بدقة ضمن نطاق تشغيلي من 120 إلى 2,000 مم.
ما هي منطقة النطاق الميت التي يجب الحفاظ عليها أمام وجه الاستشعار؟

يمتد نطاق ميت غير قابل للقياس من 0 إلى 120 مم مباشرة أمام وجه المحول فوق الصوتي.
ما هي المخرجات التناظرية المتاحة في هذه الوحدة؟

يوفر المستشعر مخرجات تيار قابلة للاختيار من 4 إلى 20 مللي أمبير ومخرجات جهد من 0 إلى 10 فولت.
ما هو جهد التشغيل المطلوب لتشغيل الجهاز؟

يتطلب المستشعر جهد مزود طاقة مقدر يتراوح بين 10 إلى 30 فولت تيار مستمر مع تموج أقصى قدره 10%.
كيف يتعامل المستشعر مع التداخل المتبادل عند تركيبه بالقرب من وحدات مجاورة؟

تعمل دائرة الحماية المتكاملة من التداخل المتبادل بدورة زمنية تبلغ 34 مللي ثانية لتجنب التداخل الكهرومغناطيسي.
ما هو التردد الصوتي التشغيلي الذي يولده المحول؟

يصدر المحول فوق الصوتي إشارات صوتية بتردد اسمي يبلغ حوالي 180 كيلو هرتز.
ما هي الدقة الخطية المتوقعة عبر نطاق القياس الكامل؟

تم تصنيف خطأ الخطية بنسبة +/-1% من النطاق الكامل كحد أقصى مع دقة تكرار تبلغ 0.1% من النطاق الكامل.
كيف يؤثر تباين درجة الحرارة المحيطة على قيم المخرجات؟

تتغير قيم المخرجات في حدود +/-1% من النطاق الكامل للقراءة عند +23 درجة مئوية عبر نطاق درجة حرارة من -10 إلى 55 درجة مئوية.
